USB TO RS485 (D) 使用教程
产品特性
- 支持 USB 与单通道 RS485 之间的双向通信，硬件自动控制数据收发方向
- 采用 FT232RNL USB 转串口芯片
- 隔离式 RS485 收发器集成信号隔离与隔离电源
- USB 侧和 RS485 侧配有瞬态浪涌及静电防护电路
- 板载自恢复保险丝、保护二极管和 120 Ω 终端电阻开关
- RJ45 接口提供 5 V 辅助电源输出，最大输出电流为 100 mA
- 配有 PWR、TXD、RXD 指示灯
- 支持 Windows、macOS、Linux、Android 和 WinCE
产品参数
| 参数 | 说明 |
|---|---|
| 产品类型 | 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器 |
| 通信芯片 | FT232RNL |
| 通信速率 | 300 bps ~ 512000 bps |
| 主机接口 | USB-A，5 V 工作电平 |
| 设备接口 | RJ45 单通道 RS485，T568B 线序 |
| RS485 引脚 | 1=A、2=B、3=NC、4=5 V、5=5 V、6=NC、7=GND、8=GND |
| 辅助电源输出 | 5 V，最大输出电流 100 mA |
| 方向控制 | 硬件自动判别和控制数据传输方向 |

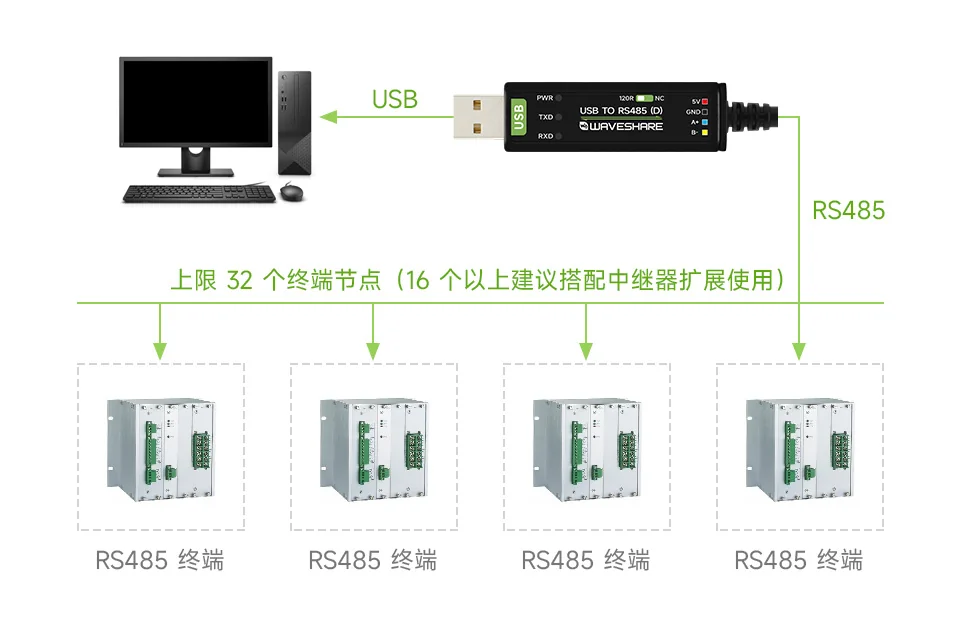

| RS485 节点 | 点对多通信，最多 32 个节点；超过 16 个节点时建议使用中继器 |
| RS485 传输距离 | 约 1200 m（低速率、理想线缆环境） |
| USB 传输距离 | 约 5 m |
| 终端匹配 | 板载 120 Ω 终端电阻开关 |
| 隔离方式 | 隔离式 RS485 收发器，集成信号隔离与隔离电源 |
| 线缆 | 黑色 PVC 外被，长度 2 m |
| 工作温度 | -40°C ~ 85°C |
| 工作湿度 | 5% RH ~ 95% RH |
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP、macOS、Linux、Android、WinCE |

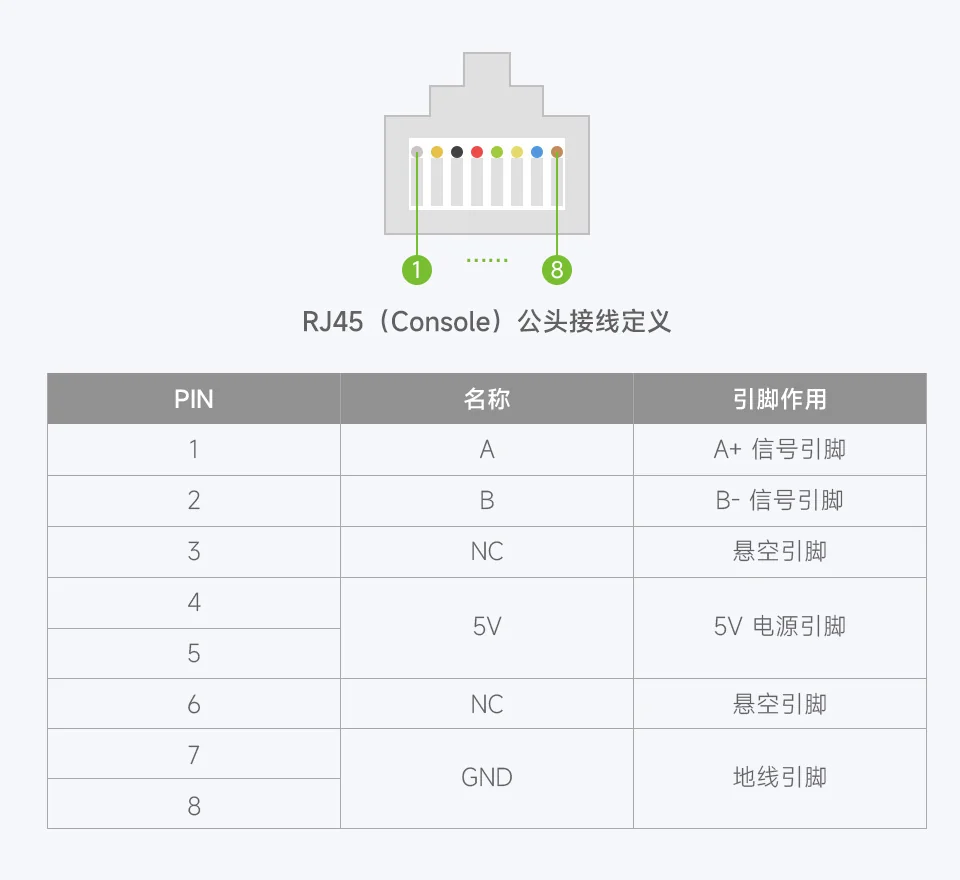

RJ45 接口定义
RJ45 接口采用 T568B 线序。接口用于传输 RS485 信号和电源，不是以太网接口。
| 引脚 | T568B 线色 | 信号 | 说明 |
|---|---|---|---|
| 1 | 白橙 | A | RS485 差分信号 A |
| 2 | 橙 | B | RS485 差分信号 B |
| 3 | 白绿 | NC | 未连接 |
| 4 | 蓝 | 5 V | 5 V 辅助电源输出 |
| 5 | 白蓝 | 5 V | 5 V 辅助电源输出 |
| 6 | 绿 | NC | 未连接 |
| 7 | 白棕 | GND | 电源地和 RS485 参考地 |
| 8 | 棕 | GND | 电源地和 RS485 参考地 |
RJ45 接口的 5 V 辅助电源最大输出电流为 100 mA。连接外部设备前，应确认其工作电压和电流要求。
该 RJ45 接口不支持以太网。连接设备前，应核对对端 RJ45 引脚定义；不要将本产品接入交换机、路由器或其他以太网端口。对端不使用供电脚时，请勿连接 4、5 脚；使用辅助电源时，负载电流不得超过 100 mA。
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| PWR | 接入 USB 并检测到电压后亮红灯 |
| TXD | USB 侧发送数据时亮红灯 |
| RXD | RS485 设备侧返回数据时亮红灯 |
隔离与保护
产品采用集成信号隔离与隔离电源的 RS485 收发器。USB 侧和 RS485 侧配有 TVS、ESD 防护器件、自恢复保险丝及保护二极管，用于抑制瞬态浪涌、静电、过流和过压对接口的影响。隔离与保护电路不能替代现场接地、屏蔽和防雷措施。

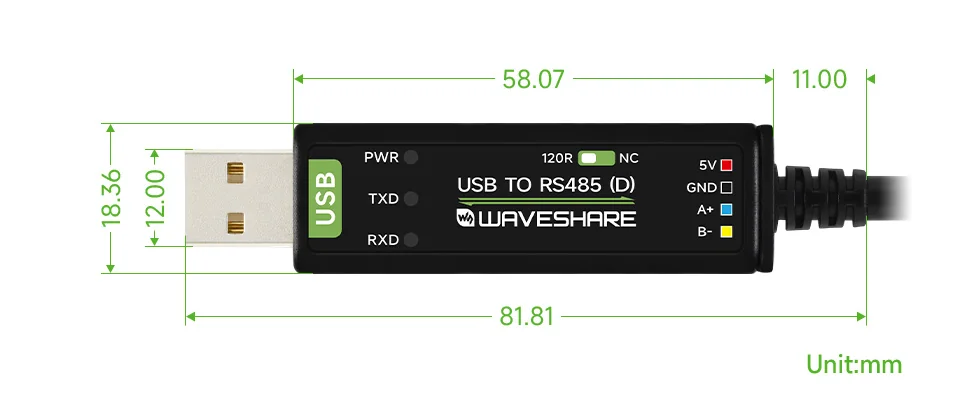

产品尺寸
使用说明
驱动安装
USB TO RS485 (D) 采用 FT232RNL 芯片。操作系统识别设备后，会将其作为虚拟串口使用。若系统未生成串口设备，请安装对应系统的 FTDI Virtual COM Port（VCP）驱动。
以下图片为 Windows 下的 FTDI 驱动安装界面示例。驱动版本或操作系统版本不同时，界面可能有所不同。
Windows 手动安装

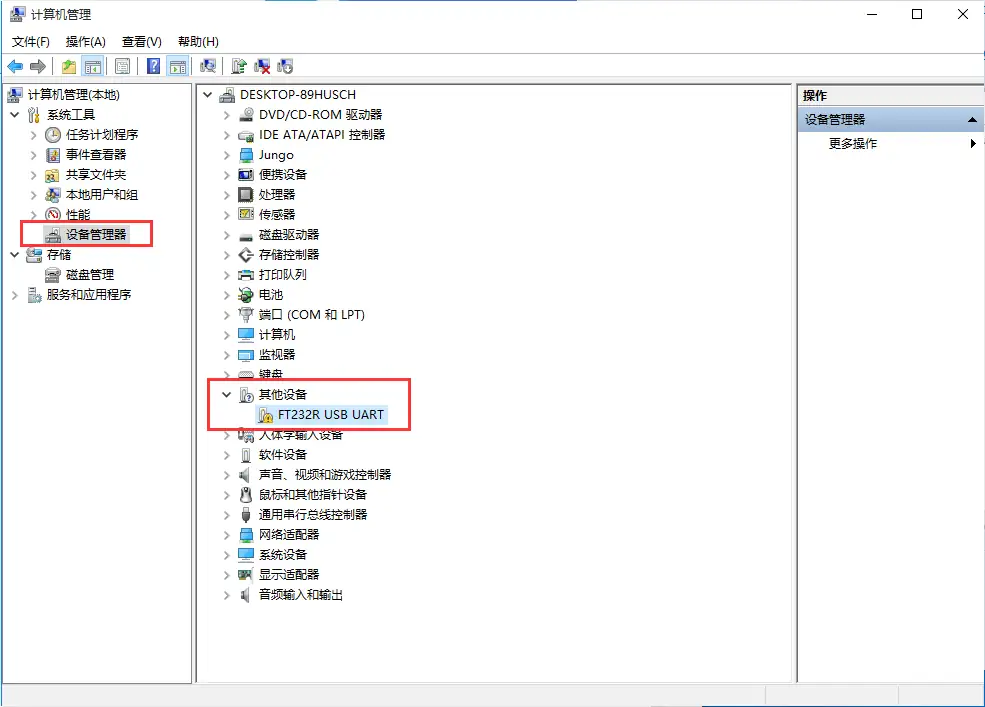

将转换器接入电脑。如果“设备管理器”中的串口设备带有黄色感叹号，表示驱动未正确安装。

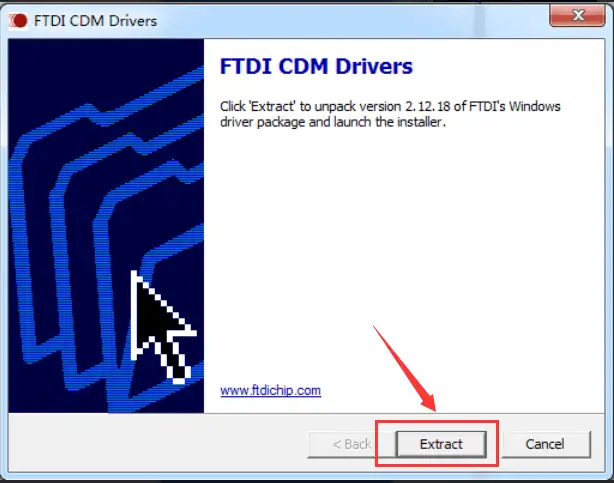

从 FTDI VCP 驱动页面 下载对应操作系统的驱动。运行 Windows 安装程序，并按提示解压安装文件。

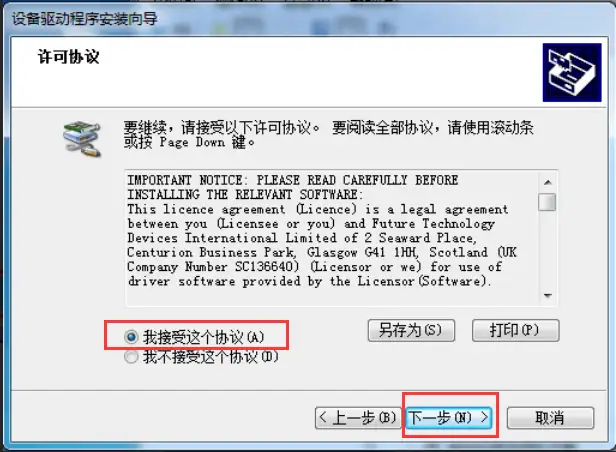

阅读许可协议，选择接受协议，然后继续安装。

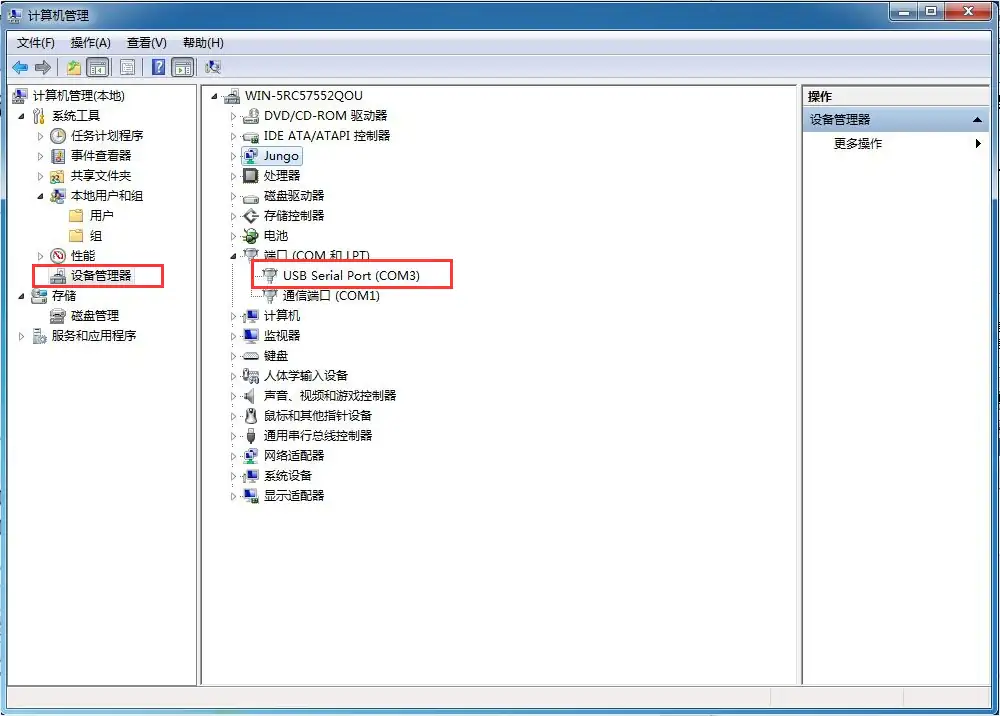

安装完成后重新插拔转换器，在“设备管理器” > “端口（COM 和 LPT）”中确认串口号。
Linux 和 macOS 可在系统串口设备列表中确认设备名称。
RJ45 接线
本产品的 RJ45 接口使用 T568B 线序，但传输的是 RS485 信号和电源，不传输以太网数据。
| 引脚 | T568B 线色 | 信号 |
|---|---|---|
| 1 | 白橙 | A |
| 2 | 橙 | B |
| 3 | 白绿 | NC |
| 4 | 蓝 | 5 V |
| 5 | 白蓝 | 5 V |
| 6 | 绿 | NC |
| 7 | 白棕 | GND |
| 8 | 棕 | GND |
4、5 脚为 5 V 辅助电源输出，最大输出电流为 100 mA。
不同设备的 RJ45 RS485 引脚定义可能不同。普通直通网线只保证引脚一一对应，不保证对端信号兼容。连接前应查阅对端设备手册；不得接入以太网端口。
连接 RS485 设备
使用 RJ45 转接板或按对端接口定义制作线缆，并连接以下信号：
| USB TO RS485 (D) | 目标 RS485 设备 |
|---|---|
| A | A / D+ / 485+ |
| B | B / D- / 485- |
| GND | GND，可按现场接地方案连接 |
4、5 脚的 5 V 辅助电源仅在确认对端电压和功耗要求相符时连接，负载电流不得超过 100 mA。对端不需要供电时，应保持这两个引脚断开。不同设备对 RS485 A/B 的命名可能相反；接线无误但无法通信时，可参照对端手册核对极性。
终端电阻配置
产品板载 120 Ω 终端电阻开关。RS485 总线通常只在主干线两端启用终端匹配，中间节点保持关闭。短距离、低速率通信一般不需要启用终端电阻；长距离或高速通信出现信号反射时，可在总线两端启用。
总线起点 中间节点 总线终点
[120 Ω：启用] ================= [120 Ω：关闭] ================= [120 Ω：启用]

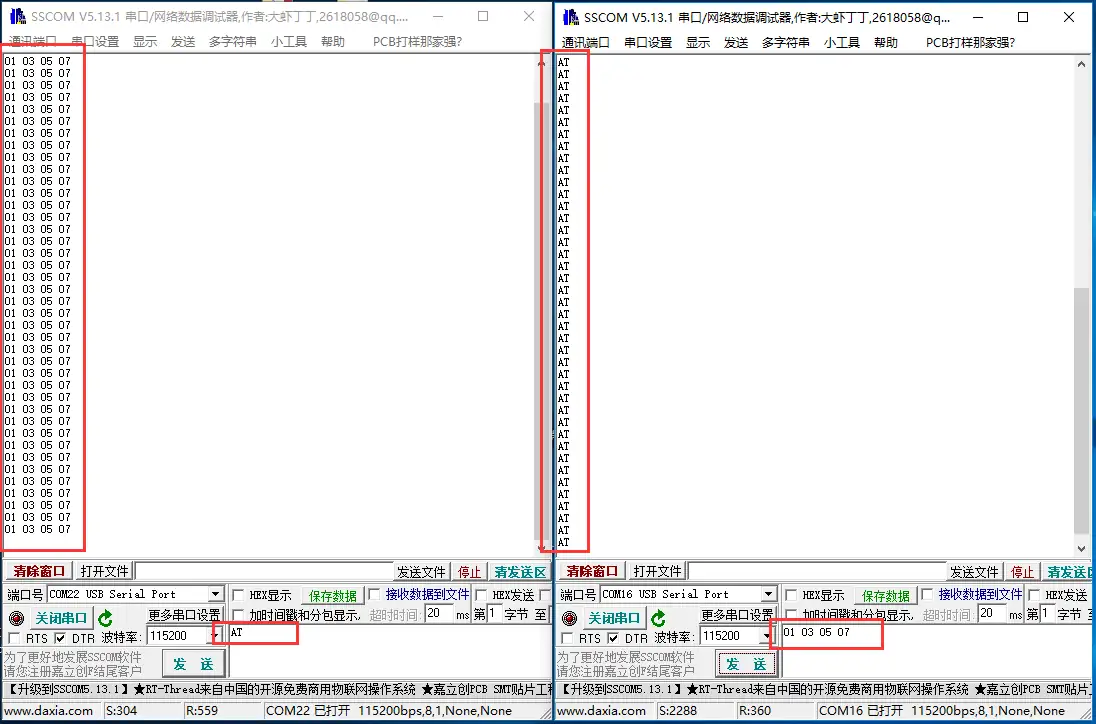

RS485 通信测试
- 按 RJ45 接线 连接目标 RS485 设备，确认 A、B 和 GND 定义。
- 将转换器接入主机，在系统中确认虚拟串口。
- 打开串口调试工具，选择对应串口，并设置与目标设备一致的波特率、数据位、校验位和停止位。
- 发送测试数据，检查 TXD、RXD 指示灯和接收窗口。
- 若通信异常，依次检查 A/B 极性、串口参数、终端电阻、参考地和线缆连接。
Modbus RTU 设备通信
USB TO RS485 (D) 负责 USB 与 RS485 物理层之间的转换，不内置 Modbus 协议栈。连接 Modbus RTU 设备时，需要由上位机软件或主控程序生成和解析 Modbus 数据帧。
- 确认从机地址、波特率、校验位、数据位和停止位。
- 使用 Modbus 调试软件或自定义程序打开转换器对应的串口。
- 根据从机协议手册设置功能码、寄存器地址和数据格式。
- 发送请求并检查响应、指示灯和串口错误信息。
布线注意事项
- RS485 总线宜采用双绞线；长距离或干扰较强的环境可使用屏蔽双绞线。
- 多节点通信宜使用总线型拓扑，避免较长的星型分支。
- 隔离电路不能替代现场接地、屏蔽和防雷设计。
- 强电线缆、变频器和电机附近布线时，应按现场规范设置间距、屏蔽和接地。
