USB TO RS485 (E) 使用教程
产品特性
- 支持 USB 与单通道 RS485 之间的双向通信，硬件自动控制数据收发方向
- 采用 FT232RNL USB 转串口芯片
- 隔离式 RS485 收发器集成信号隔离与隔离电源
- USB 侧和 RS485 侧配有瞬态浪涌及静电防护电路，标称提供 600 W 雷击浪涌保护
- 板载 TVS、ESD 防护器件、自恢复保险丝和保护二极管
- 板载固定接入的 120 Ω 终端电阻
- RJ45 接口提供 5 V 辅助电源输出，最大输出电流为 100 mA
- 配有 TXD、RXD 指示灯
- 支持 Windows、macOS、Linux、Android 和 WinCE
产品参数
| 参数 | 说明 |
|---|---|
| 产品类型 | 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器 |
| 通信芯片 | FT232RNL |
| 通信速率 | 300 bps ~ 512000 bps |
| 主机接口 | USB-A，5 V 工作电平 |
| 设备接口 | RJ45 母座，单通道 RS485，T568B 线序 |
| RS485 引脚 | 1=A、2=B、3=NC、4=5 V、5=5 V、6=NC、7=GND、8=GND |
| 辅助电源输出 | 5 V，最大输出电流 100 mA |
| 方向控制 | 硬件自动判别和控制数据传输方向 |
| RS485 节点 | 点对多通信，最多 32 个节点；超过 16 个节点时建议使用中继器 |
| RS485 传输距离 | 约 1200 m（低速率、理想线缆环境） |
| USB 传输距离 | 约 5 m |
| 终端匹配 | 板载固定接入的 120 Ω 终端电阻 |
| 隔离方式 | 隔离式 RS485 收发器，集成信号隔离与隔离电源 |
| 指示灯 | TXD 发送指示灯（绿灯）、RXD 接收指示灯（黄灯） |
| 外壳尺寸 | 约 61.5 mm × 22.9 mm × 15.1 mm，不含 USB-A 插头 |
| 工作温度 | -40°C ~ 85°C |
| 工作湿度 | 5% RH ~ 95% RH |
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP、macOS、Linux、Android、WinCE |

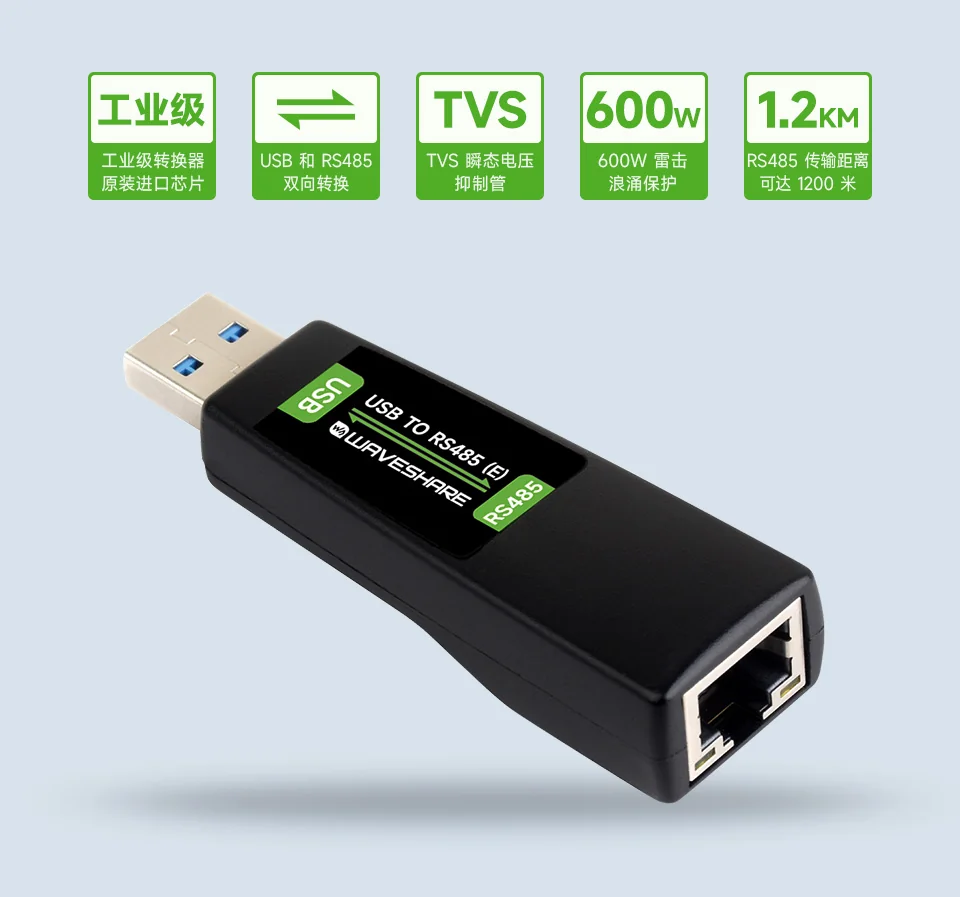

外观与连接方式
产品采用黑色直插式外壳，两端分别为 USB-A 插头和 RJ45 母座。RXD、TXD 指示灯位于 RJ45 母座旁。将 USB-A 端连接到主机，RJ45 母座连接带 RJ45 公头的线缆；线缆另一端应按目标 RS485 设备的接口定义接线。
RJ45 外形不代表以太网协议。普通直通网线只能保证触点一一对应，不能保证对端设备的信号定义与本产品一致。

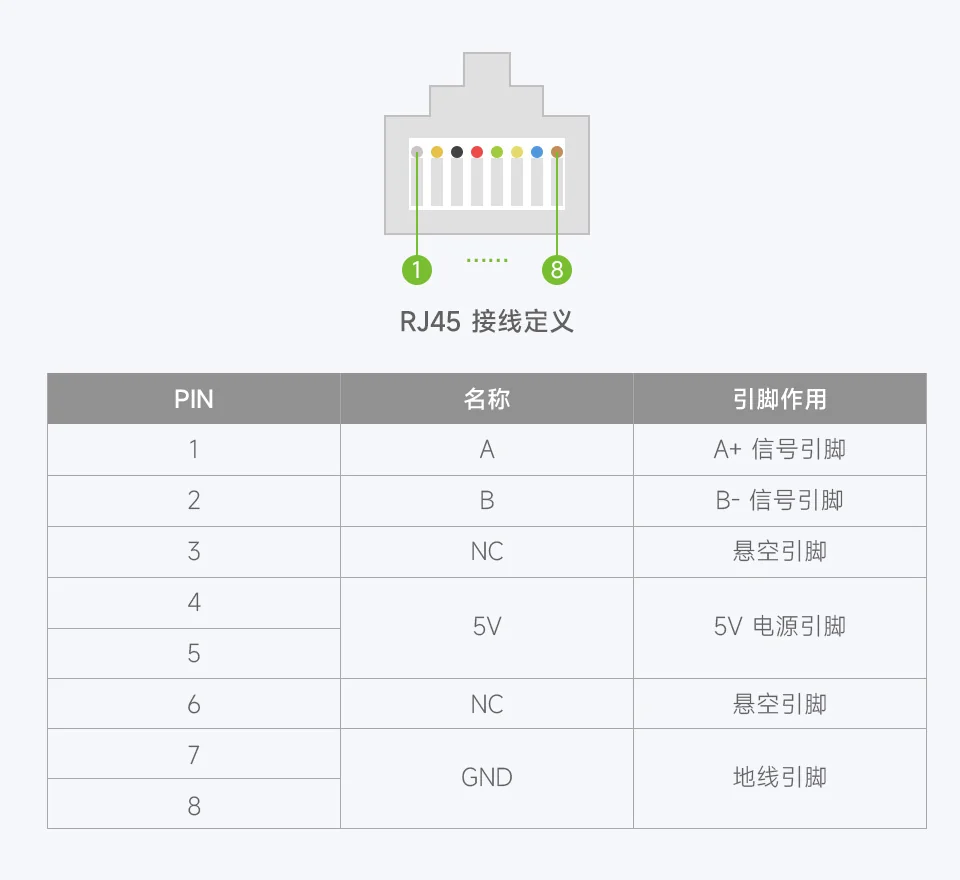

RJ45 接口定义
RJ45 接口引脚对照
表格按 RJ45 触点编号记录。检查母座或制作线缆时，应以连接器和压接插头的引脚标识为准，不要只按观察方向计数。
该接口不支持以太网，不得连接交换机、路由器或其他以太网端口。对端不使用供电脚时，请勿连接 4、5 脚；使用 5 V 辅助电源时，负载电流不得超过 100 mA。

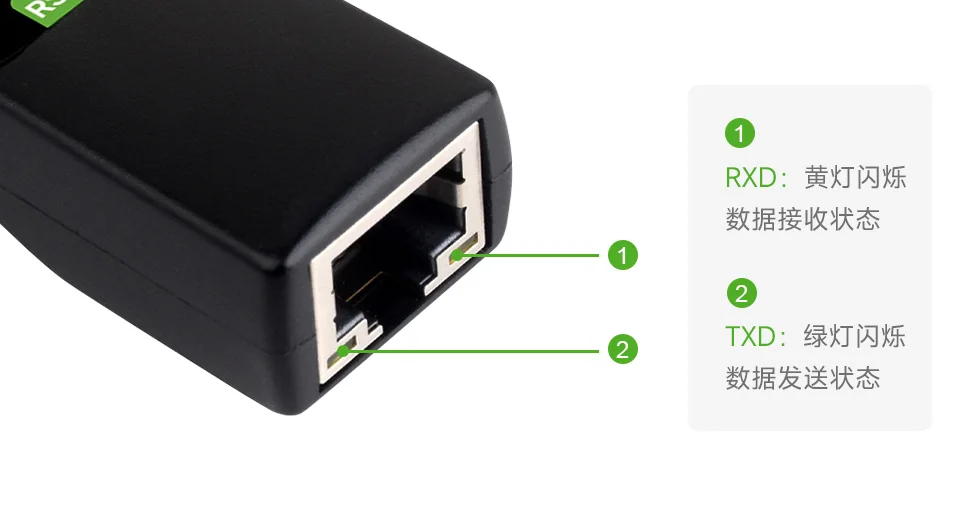

指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| RXD | RS485 设备侧返回数据时黄灯闪烁 |
| TXD | USB 侧发送数据时绿灯闪烁 |

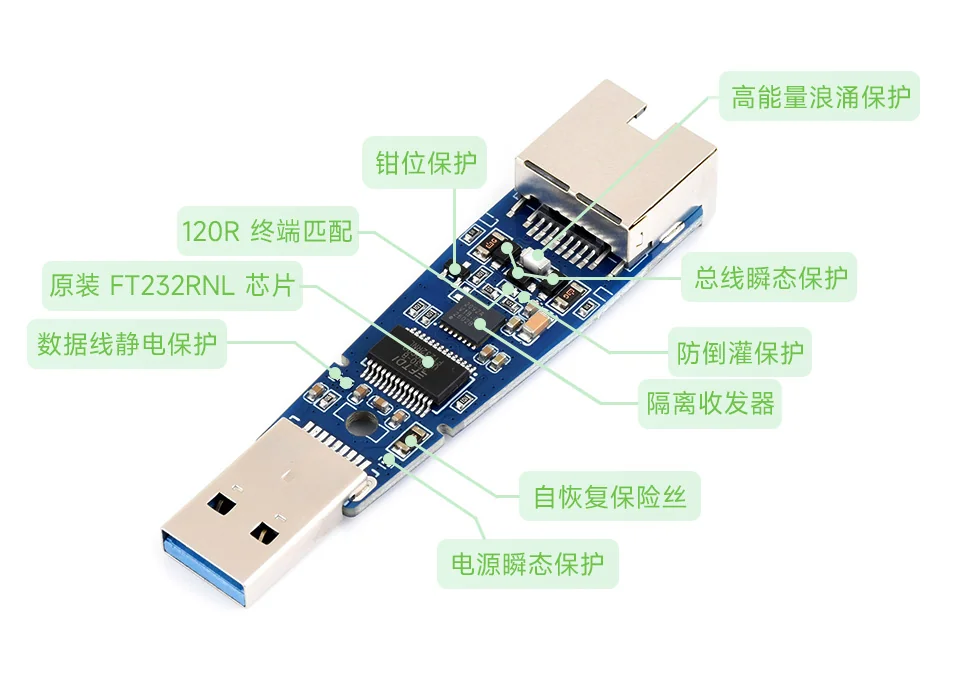

隔离与保护
产品采用集成信号隔离与隔离电源的 RS485 收发器。USB 侧和 RS485 侧配有 TVS、ESD 防护器件、自恢复保险丝及保护二极管，用于抑制瞬态浪涌、静电、过流和过压对接口的影响。隔离与保护电路不能替代现场接地、屏蔽和防雷措施。

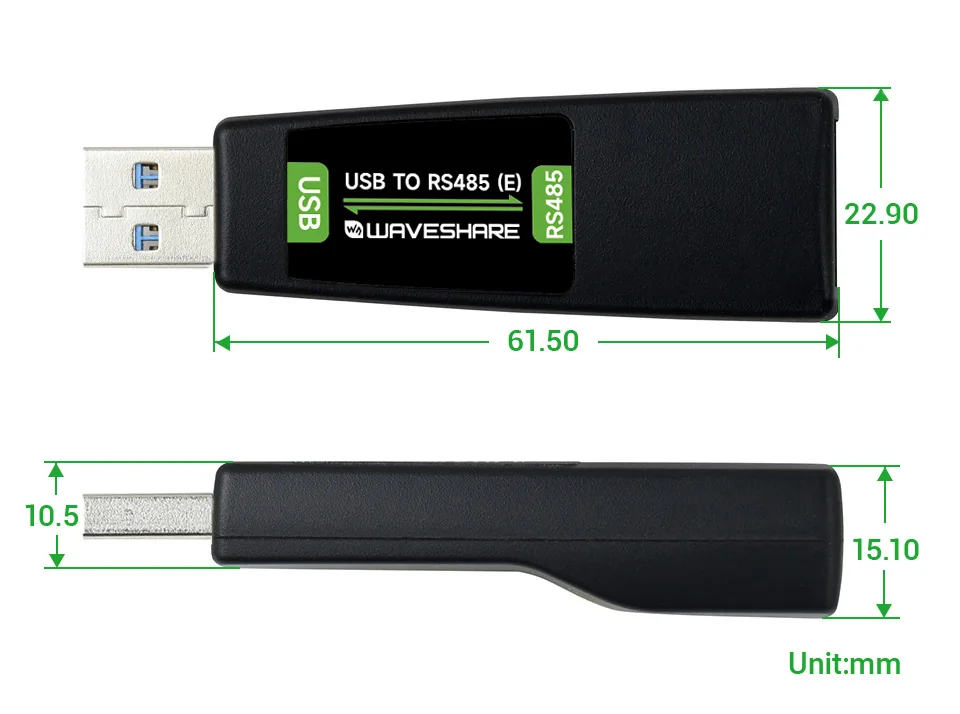

产品尺寸
图中 61.5 mm 为外壳长度，不含 USB-A 插头。
使用说明
驱动安装
USB TO RS485 (E) 采用 FT232RNL 芯片。操作系统识别设备后，会将其作为虚拟串口使用。若系统未生成串口设备，请安装对应系统的 FTDI Virtual COM Port（VCP）驱动。
以下图片为 Windows 下的 FTDI 驱动安装界面示例。驱动版本或操作系统版本不同时，界面可能有所不同。
Windows 手动安装

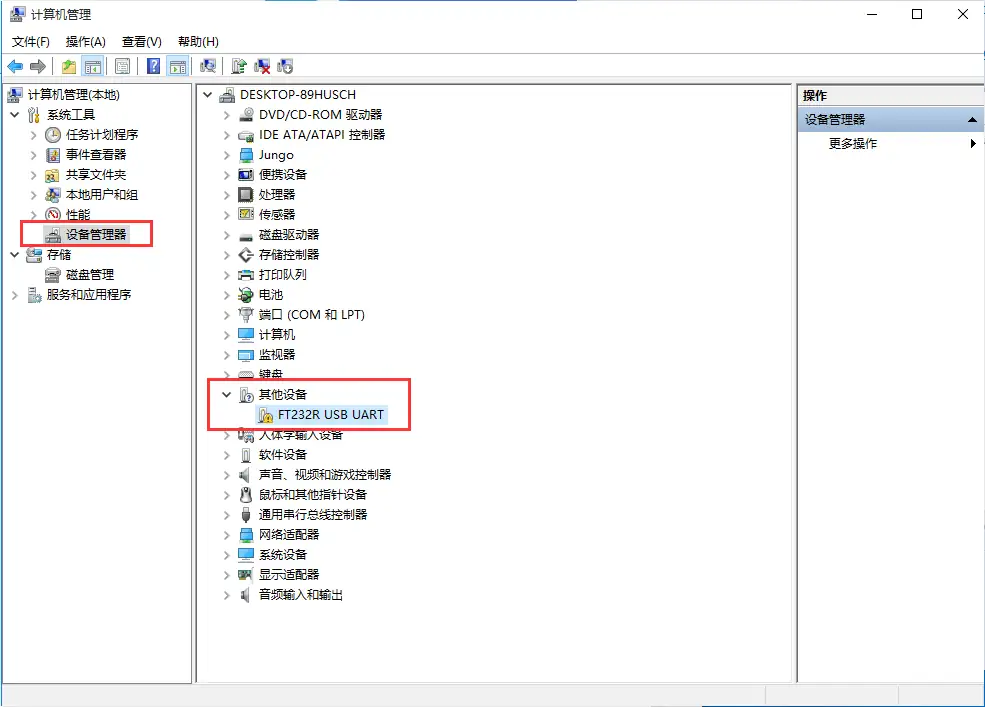

将转换器接入电脑。如果“设备管理器”中的串口设备带有黄色感叹号，表示驱动未正确安装。

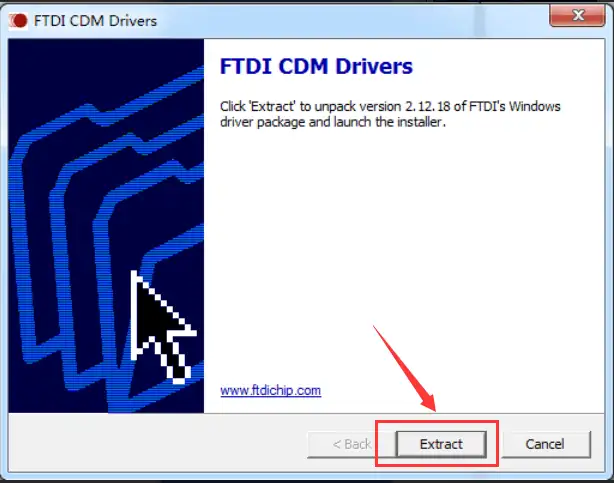

从 FTDI VCP 驱动页面 下载对应操作系统的驱动。运行 Windows 安装程序，并按提示解压安装文件。

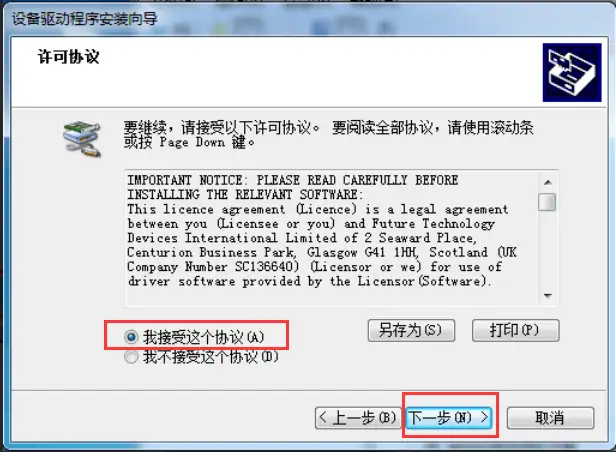

阅读许可协议，选择接受协议，然后继续安装。

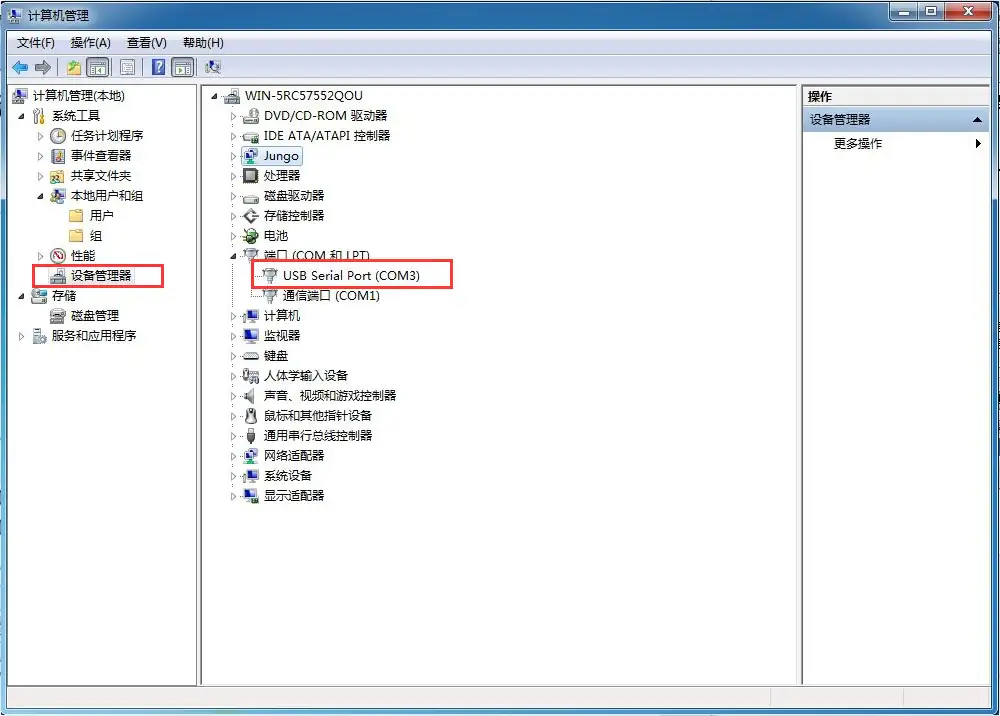

安装完成后重新插拔转换器，在“设备管理器” > “端口（COM 和 LPT）”中确认串口号。
Linux 和 macOS 可在系统串口设备列表中确认设备名称。
RJ45 母座接线
RJ45 母座使用 T568B 线序，但传输的是 RS485 信号和辅助电源，不传输以太网数据。
RJ45 接口引脚对照
不同设备的 RJ45 RS485 引脚定义可能不同。普通直通网线只保证引脚一一对应，不保证对端信号兼容。连接前应查阅对端设备手册，不得接入以太网端口。对端不使用供电脚时，应保持 4、5 脚断开；使用 5 V 辅助电源时，负载电流不得超过 100 mA。
连接 RS485 设备
- 将带 RJ45 公头的 T568B 直通线缆插入转换器的 RJ45 母座。
- 在线缆另一端使用 RJ45 转接板，或按目标设备的接口定义制作转接线。
- 连接 A、B，并按现场接地方案决定是否连接 GND。
- 核对线缆两端的触点编号和信号定义后，再连接 USB 端。
| USB TO RS485 (E) | 目标 RS485 设备 |
|---|---|
| A | A / D+ / 485+ |
| B | B / D- / 485- |
| GND | GND，可按现场接地方案连接 |
不同设备对 RS485 A/B 的命名可能相反。接线无误但无法通信时，应参照目标设备手册核对极性。
终端匹配
E 型号板载固定接入的 120 Ω 终端电阻，不能通过开关断开。RS485 总线通常只在主干线两端接入终端电阻，因此应将转换器设置在总线端点，不要将其作为中间节点使用。

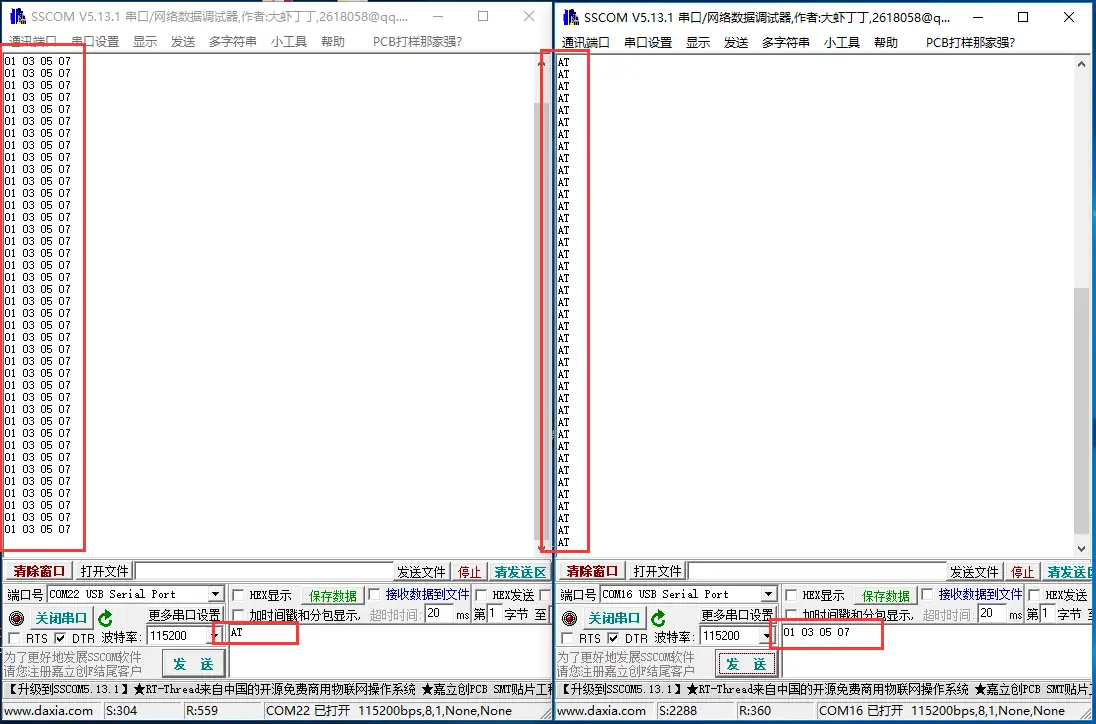

RS485 通信测试
- 按 RJ45 母座接线 连接目标 RS485 设备，确认 A、B 和 GND 定义。
- 将转换器接入主机，在系统中确认虚拟串口。
- 打开串口调试工具，选择对应串口，并设置与目标设备一致的波特率、数据位、校验位和停止位。
- 发送测试数据并检查接收窗口。
- 若通信异常，依次检查 A/B 极性、串口参数、终端匹配、参考地和线缆连接。
支持的通信速率范围为 300 bps ~ 512000 bps。实际速率应与目标设备设置一致。
Modbus RTU 设备通信
USB TO RS485 (E) 负责 USB 与 RS485 物理层之间的转换，不内置 Modbus 协议栈。连接 Modbus RTU 设备时，需要由上位机软件或主控程序生成和解析 Modbus 数据帧。
- 确认从机地址、波特率、校验位、数据位和停止位。
- 使用 Modbus 调试软件或自定义程序打开转换器对应的串口。
- 根据从机协议手册设置功能码、寄存器地址和数据格式。
- 发送请求并检查响应和串口错误信息。
布线注意事项
- RS485 总线宜采用双绞线；长距离或干扰较强的环境可使用屏蔽双绞线。
- 多节点通信宜使用总线型拓扑，避免较长的星型分支。
- 隔离电路不能替代现场接地、屏蔽和防雷设计。
- 强电线缆、变频器和电机附近布线时，应按现场规范设置间距、屏蔽和接地。
