USB TO RS485 (C) 使用教程
产品特性
- 支持 USB 转 RS485 通信，硬件自动控制数据收发方向
- 采用 FT232RNL 芯片，兼容性好，通信稳定可靠
- 板载隔离式收发器，集成电气隔离与静电防护
- RS485 接口提供浪涌、雷击和静电保护
- 板载自恢复保险丝和保护二极管，提升过流、过压和冲击防护能力
- 板载 PWR、TXD、RXD 指示灯，便于查看电源和数据收发状态
- 支持 Windows、Linux、Mac、Android、WinCE 等系统
产品参数
| 参数 | 说明 |
|---|---|
| 产品类型 | 工业级隔离型 USB 转 RS485 转换器 |
| 主机接口 | USB |
| 设备接口 | RS485 |
| USB 接口形式 | USB-A |
| USB 工作电平 | 5 V |
| 通信芯片 | FT232RNL |
| 通信速率 | 300 bps ~ 512000 bps |
| RS485 引脚 | A+、B-、GND |
| RS485 接口形式 | 接线端子 |
| 方向控制 | 硬件自动判断和控制数据传输方向 |
| RS485 节点 | 点对多通信，最多 32 个节点；超过 16 个节点建议加中继器 |
| RS485 传输距离 | 约 1200 m，低速率条件下 |
| USB 传输距离 | 约 5 m |
| RS485 终端匹配 | 板载 120 Ω 平衡电阻 |
| 接口保护 | 600 W 防雷/浪涌保护、15 kV 静电保护 |
| 隔离方式 | 光电隔离 |
| 隔离电压 | 最高可达 2.5 kV |
| 工作温度 | -40℃ ~ 85℃ |
| 工作湿度 | 5%RH ~ 95%RH |
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP、Mac、Linux、Android、WinCE |
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| PWR | 电源指示灯，接入 USB 并检测到电压后点亮 |
| TXD | 发送指示灯，有数据从 USB 口发出时点亮 |
| RXD | 接收指示灯，有数据从 RS485 设备侧返回时点亮 |
接口说明
| 接口 | 说明 |
|---|---|
| USB-A | 连接 PC、工控机、树莓派、Jetson 等主机设备 |
| A+ | RS485 差分信号 A 端 |
| B- | RS485 差分信号 B 端 |
| GND | RS485 侧参考地，长距离或多节点通信时建议连接 |
隔离说明
USB TO RS485 (C) 采用隔离型设计，USB 主机侧与 RS485 总线侧之间通过隔离电路降低地环路和共模干扰影响。RS485 侧的 GND 用于总线参考地和抗干扰，不等同于直接把现场设备地与电脑 USB 地硬短接。
隔离与保护
隔离型 RS485 转换器适合现场设备地电位差较大、干扰源较多、传输距离较长或总线节点较多的场景。USB TO RS485 (C) 的隔离与保护设计主要包括：
- 光电隔离：降低 USB 主机侧与 RS485 现场侧之间的干扰耦合
- TVS 保护：抑制浪涌电压和瞬态尖峰电压
- ESD 静电保护：提升插拔、布线和现场操作时的静电防护能力
- 自恢复保险丝：异常过流后可自恢复，减少一次性保险丝维护成本
- 120 Ω 终端匹配：有助于长距离或高速通信时降低信号反射
使用说明
驱动安装
USB TO RS485 (C) 采用 FT232RNL 芯片。多数系统可自动识别为虚拟串口；如果设备管理器中未出现可用 COM 口，或串口设备带黄色感叹号，请手动安装 FTDI VCP 驱动。
Windows 手动安装
- 第一种方式：网上下载驱动精灵，自动检测安装驱动。
- 第二种方式：手动安装驱动（下面以 WIN7 安装为例）。

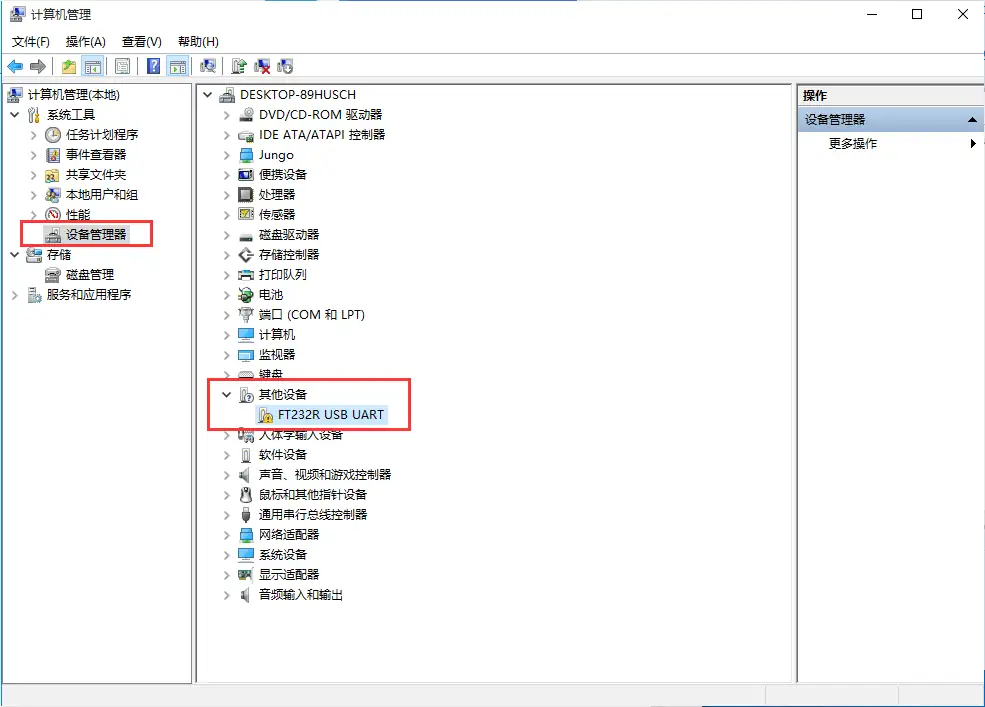

- 设备通过 USB 线连接到电脑，查看设备管理器，串口号带有黄色感叹号，说明驱动未安装；

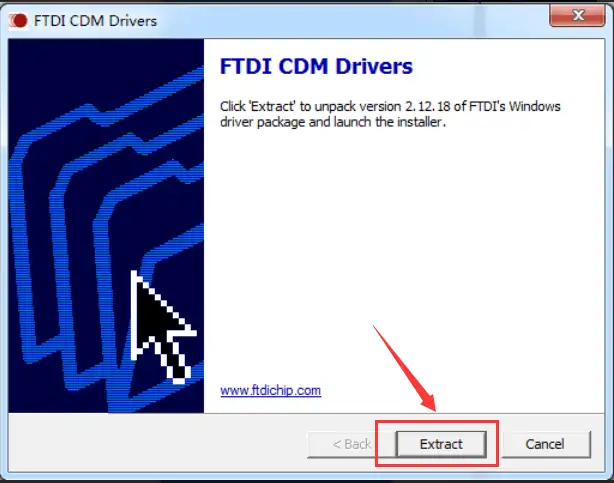

- 在官网 WIKI 上可以下载软件安装包，（此处需有路径）双击应用程序，点击 Extract：

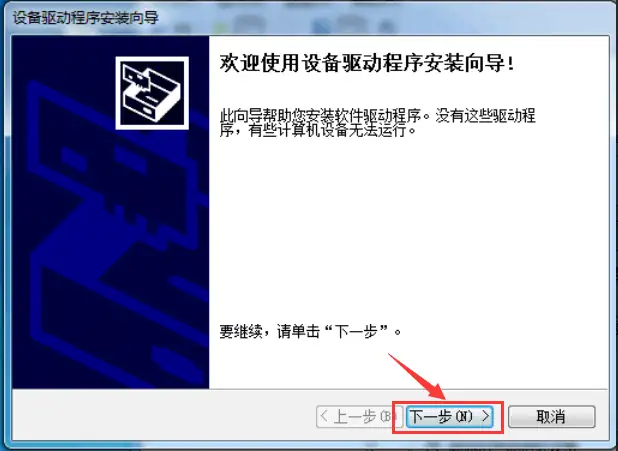

- 点击下一步：

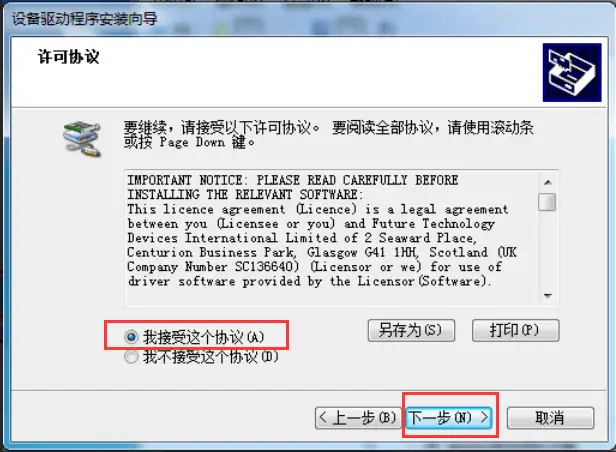

- 勾选我接受这个协议（A)，再点击下一步：

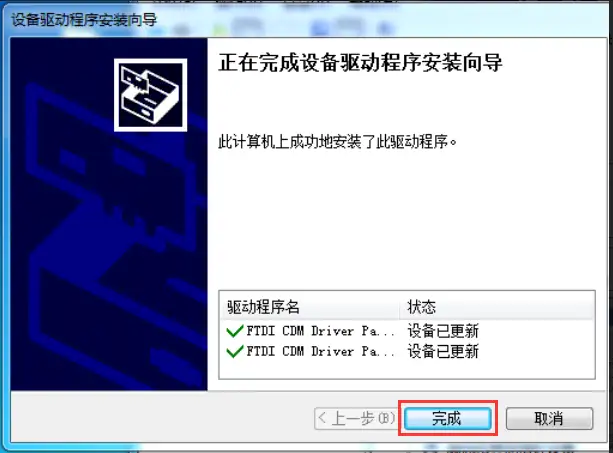

- 等待安装，然后点击完成：

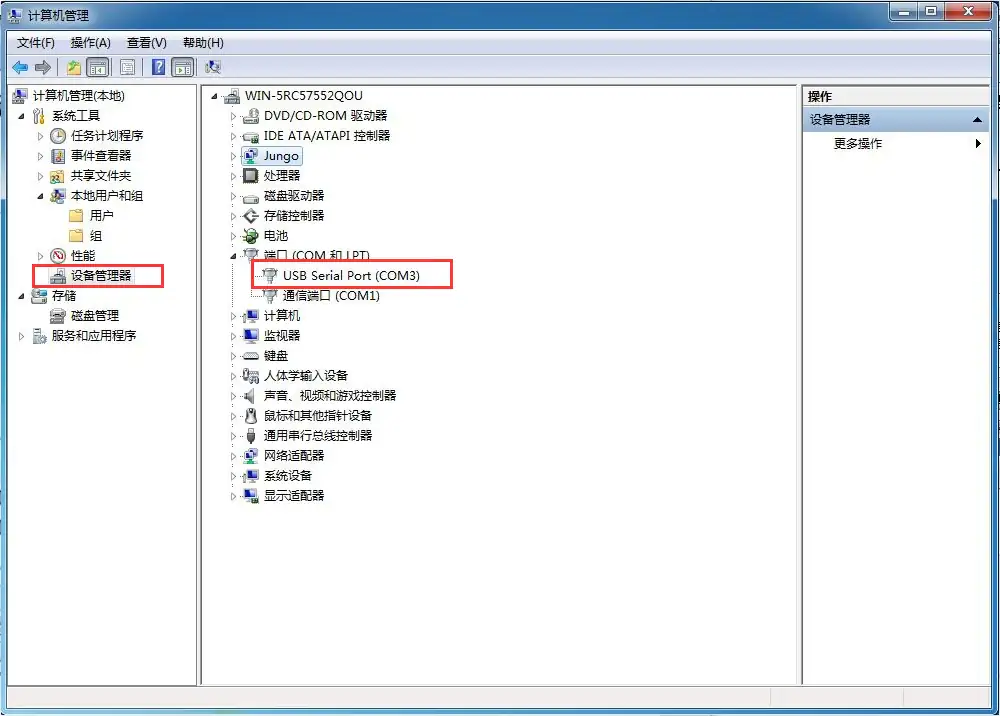

- 此时查看计算机设备管理器，可以看到端口号已经可以正常使用。
RS485 接线
将 USB TO RS485 (C) 与目标 RS485 设备连接：
| USB TO RS485 (C) | 目标 RS485 设备 |
|---|---|
| A+ | A / 485+ |
| B- | B / 485- |
| GND | GND，可按现场情况连接 |
接线建议
RS485 在短距离、低干扰环境中通常只接 A+ 和 B- 也可通信。长距离、多节点或强干扰环境建议连接 GND 作为参考地，并根据总线拓扑保留合适的终端电阻。

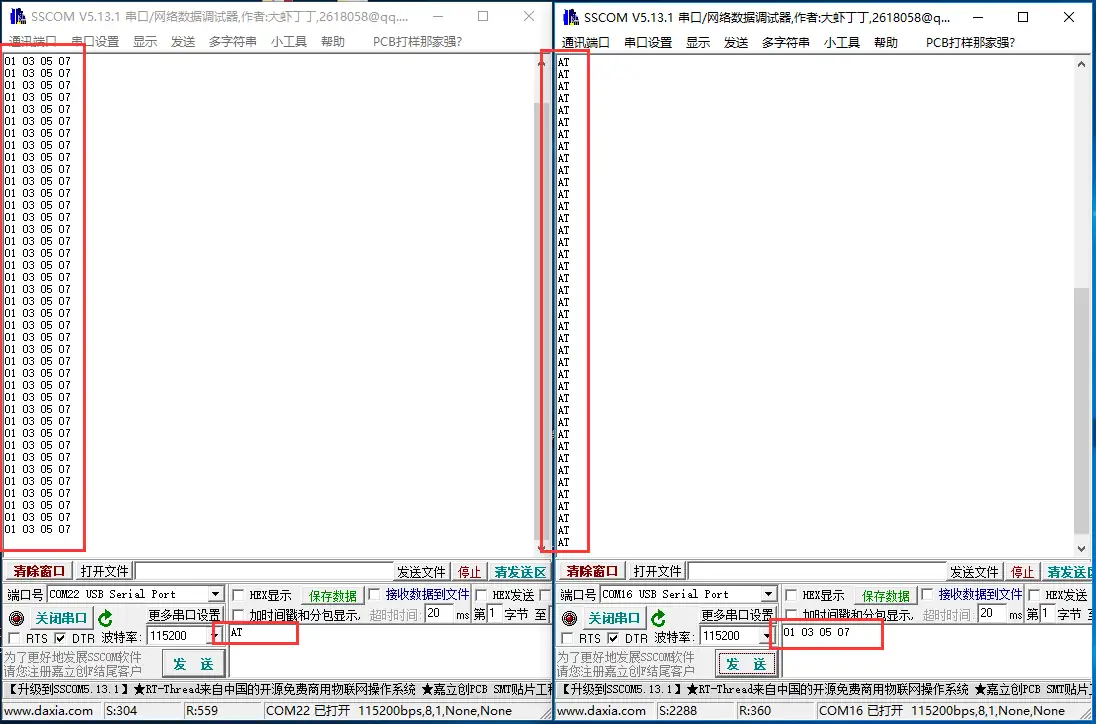

RS485 通信测试
可使用两只 USB TO RS485 转换器互联测试，也可连接目标 RS485 设备测试。
- 将 A+ 接 A+，B- 接 B-，必要时连接 GND。
- 在电脑端打开串口调试助手，例如 SSCOM。
- 选择对应 COM 口，设置一致的波特率、数据位、校验位和停止位。
- 发送测试数据，观察 TXD/RXD 指示灯和接收窗口。
- 如果通信异常，尝试互换 A+ / B-、降低波特率、检查终端电阻和线缆屏蔽接地。
Modbus 设备通信
USB TO RS485 (C) 本身是物理层接口转换器，不内置 Modbus 主站或从站协议栈。连接 Modbus RTU 设备时，需要在 PC、工控机、单板机或上位机软件中实现 Modbus 协议，再通过该模块发送和接收 RS485 数据。
常见测试流程：
- 连接 Modbus RTU 设备的 A / B / GND。
- 确认从机地址、波特率、校验位、数据位和停止位。
- 使用 Modbus Poll、串口调试助手或自定义上位机发送 Modbus RTU 指令。
- 根据从机协议手册确认寄存器地址、功能码和数据格式。
隔离型应用注意事项
- 隔离设计可降低主机侧与现场侧之间的干扰耦合，但不能替代规范的现场接地、屏蔽和防雷设计。
- RS485 总线宜采用双绞线，长距离布线建议使用屏蔽双绞线。
- 总线两端可根据通信距离和速率配置 120 Ω 终端电阻，近距离通信异常时可尝试移除终端匹配。
- 多节点通信时建议使用总线型拓扑，避免星型长分支。
- 强电、变频器、电机等干扰源附近布线时，应尽量增加间距或采用屏蔽、接地、防雷措施。
