USB-TO-4CH-RS232-485 使用教程
说明
产品概述
USB TO 4CH RS232/485 是一款工业级 USB 转 RS232/485 隔离型转换器，采用原装FT4232HL，内置电源隔离、ADI磁耦隔离和TVS等保护电路，铝合金外壳设计。USB TO 4CH RS232/485 操作简单，零延时自动收发转换，具有通信速度块、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
产品特性
- 采用原装 FT4232HL 芯片方案，高速通信稳定、可靠、兼容性好
- 支持多种通信接口转换：USB 转 RS232、USB 转 RS485
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无需额外供电
- 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 内置 RS485 输出终端 120R 电阻，可通过拨码开关使能，切换灵活
- 外置 9 个 LED 指示灯，方便查看电源、设备配置状态和信号收发状态
- 工业级金属外壳，支持壁挂和导轨两种安装方式，坚固美观，易安装
产品参数
| 产品类型 | 工业级 USB 转 RS232/485 转换器 | ||||
|---|---|---|---|---|---|
| 主机接口 | USB | ||||
| 设备接口 | RS232、RS485 | ||||
| USB 接口 | 工作电平 | 5V | |||
| 接口形式 | USB-B 型接口 | ||||
| 接口保护 | 200mA 自恢复保险丝，隔离输出 | ||||
| PORT 1/2 接口 (RS232/485二选一) | 隔离型RS232 | 接口形式 | 接线端子 | ||
| 接口保护 | TVS 管保护，浪涌和静电保护，电源和数字隔离 | ||||
| 传输模式 | 点对点 | ||||
| 通信速率 | 300bps ~ 921600bps | ||||
| 隔离型RS485 | 接口形式 | 接线端子 | |||
| 接口保护 | TVS 管保护，浪涌和静电保护，电源和数字隔离(120R 平衡电阻跳线帽使能) | ||||
| 方向控制 | 硬件自动判别和控制数据传输方向 | ||||
| 传输模式 | 点对多(至多 32 个节点，16 个节点以上建议加中继器) | ||||
| 通信速率 | 300bps ~ 921600bps | ||||
| PORT 3/4 接口 （隔离型RS485接口） | 接口形式 | 接线端子 | |||
| 接口保护 | TVS 管保护，浪涌和静电保护(120R 平衡电阻跳线帽使能) | ||||
| 方向控制 | 硬件自动判别和控制数据传输方向 | ||||
| 传输模式 | 点对多(至多 32 个节点，16 个节点以上建议加中继器) | ||||
| 通信速率 | 300bps ~ 921600bps | ||||
| 指示灯 | PWR | 电源指示灯，接入USB ，检测到电压则亮红灯 | |||
| TXD | 发送指示灯，有数据从 USB 口发出时亮绿灯 | ||||
| RXD | 接收指示灯，有数据从设备接口发回时亮蓝灯 | ||||
| 使用环境 | 温度范围 | -15℃ ~ 70℃ | |||
| 湿度范围 | 5%RH ~ 95%RH | ||||
| 操作系统 | Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 | ||||

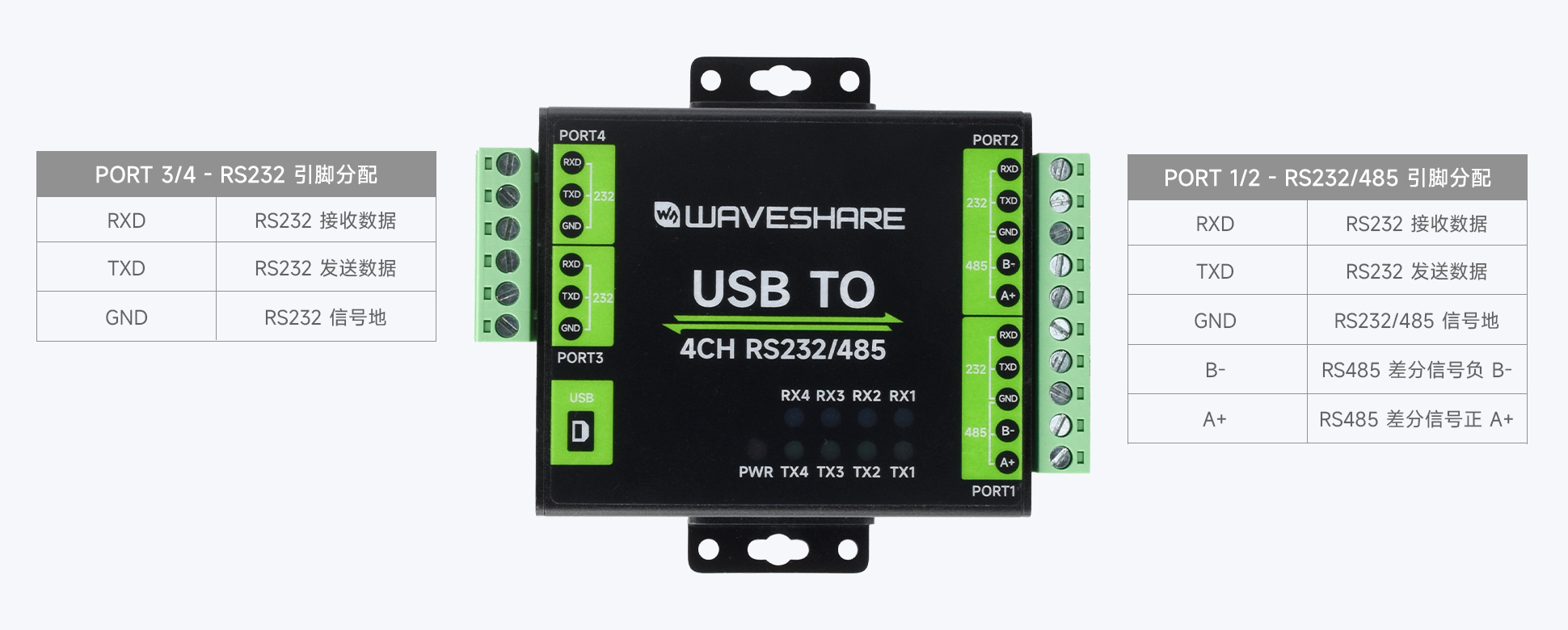

接口介绍

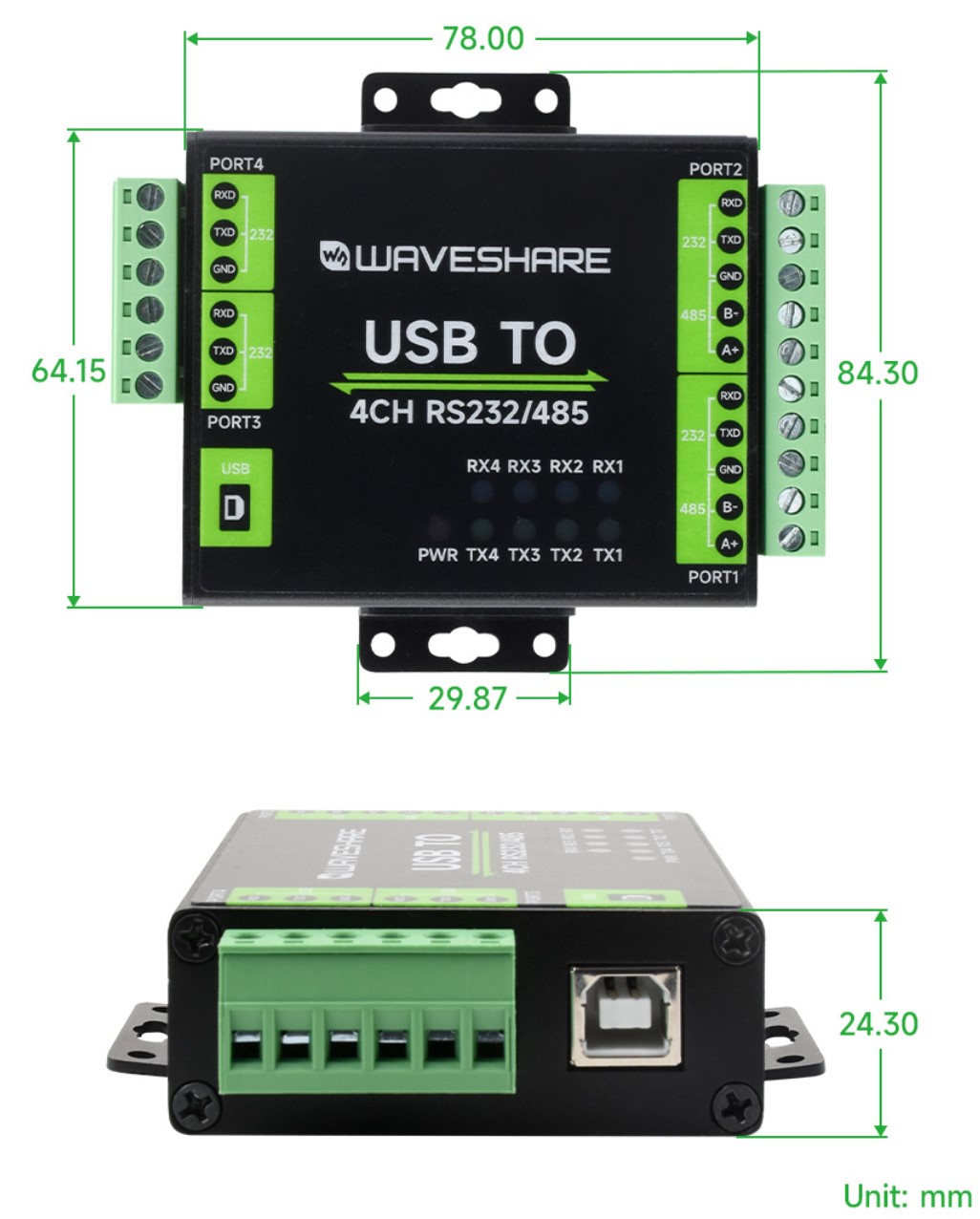

产品尺寸
驱动安装
- 下载驱动文件 VCP Driver
- 双击 CDM212364_Setup.exe 按正常步骤进行安装

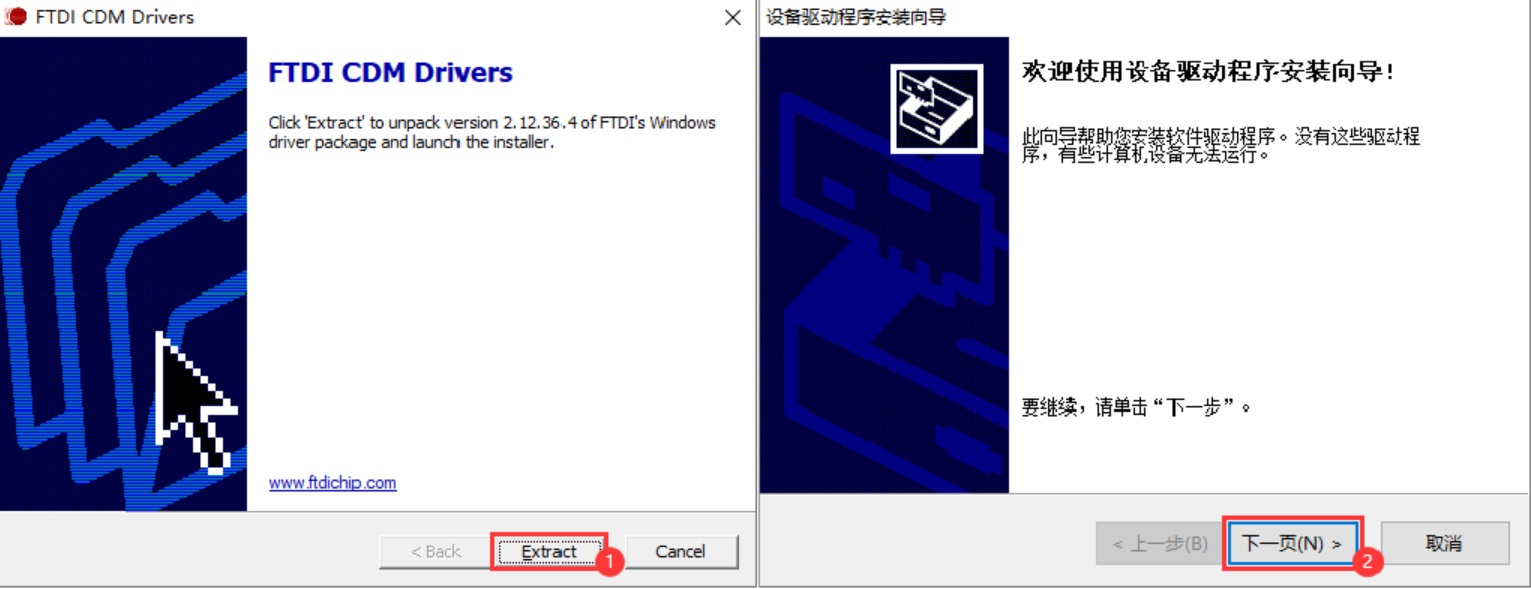

- 点击 Extract,然后点击 下一页

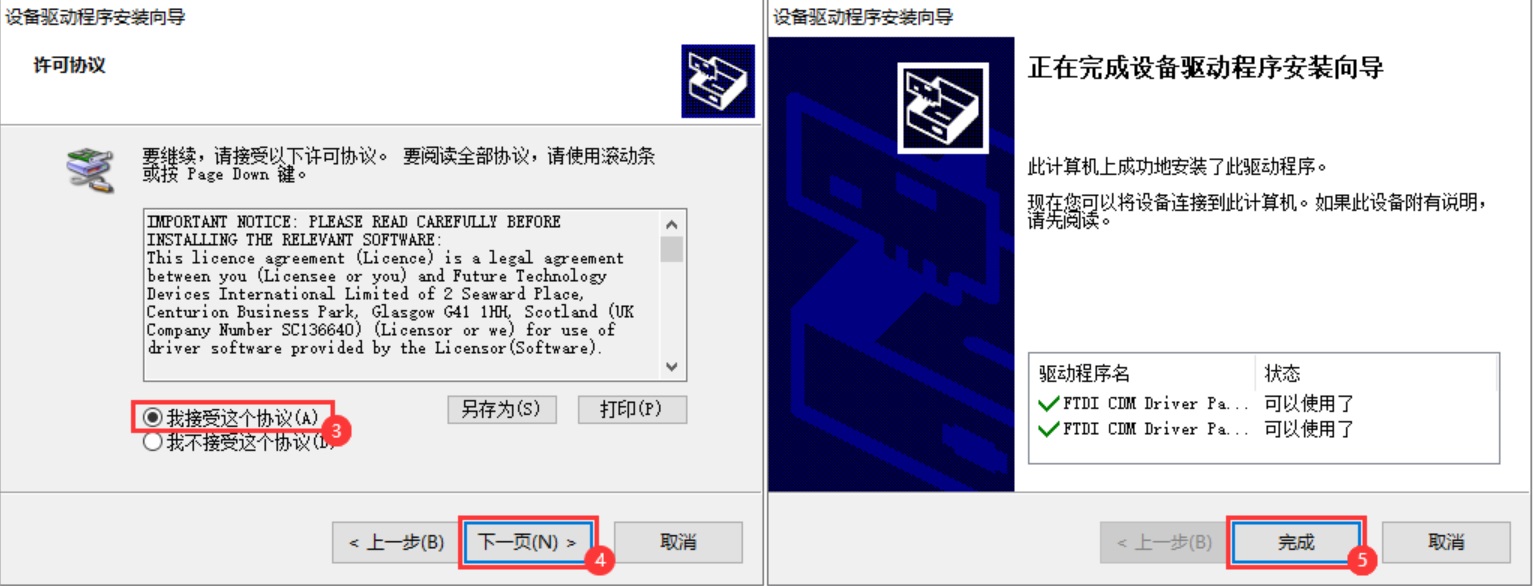

- 点击 我接受这个协议 ，然后点击 下一页 ，最后点击 完成

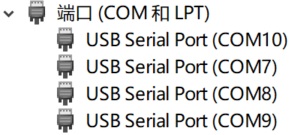

- 连接电脑后，可看到设备管理器出现了可用的端口号
通信操作
前置操作
- 打开 SSCOM 软件
- 根据要使用的功能选择对应的 COM 口(通常情况下，识别到的 4 个 COM 口号从小到大依次为 Port A 到 Port D)
| USB TO 4CH RS232/485 - PORT | Communication Mode |
| PORT A | RS232 |
| RS485 | |
| PORT B | RS232 |
| RS485 | |
| PORT C | RS232 |
| PORT D | RS232 |
- 可通过设备管理器查看对应的 COM 口为哪个 PORT 口

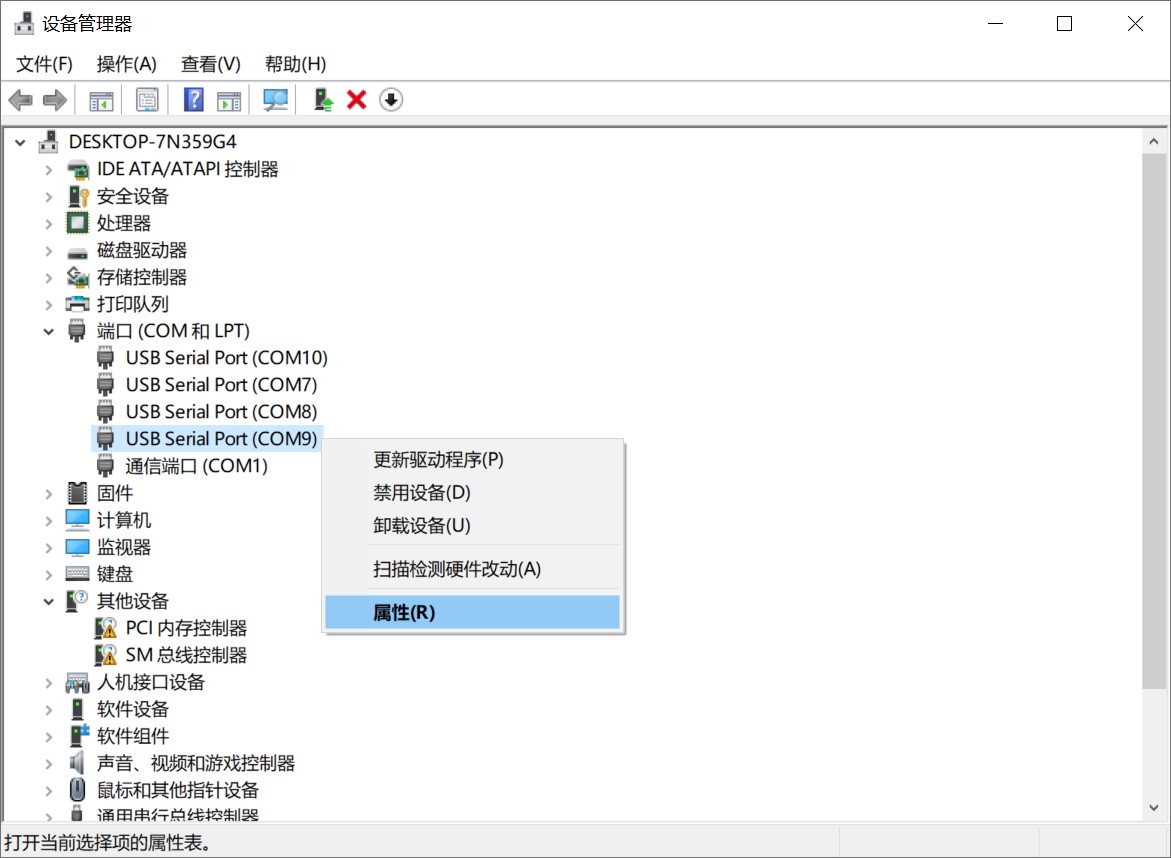

- 右键点击查看 COM9 口对应的 PORT 口

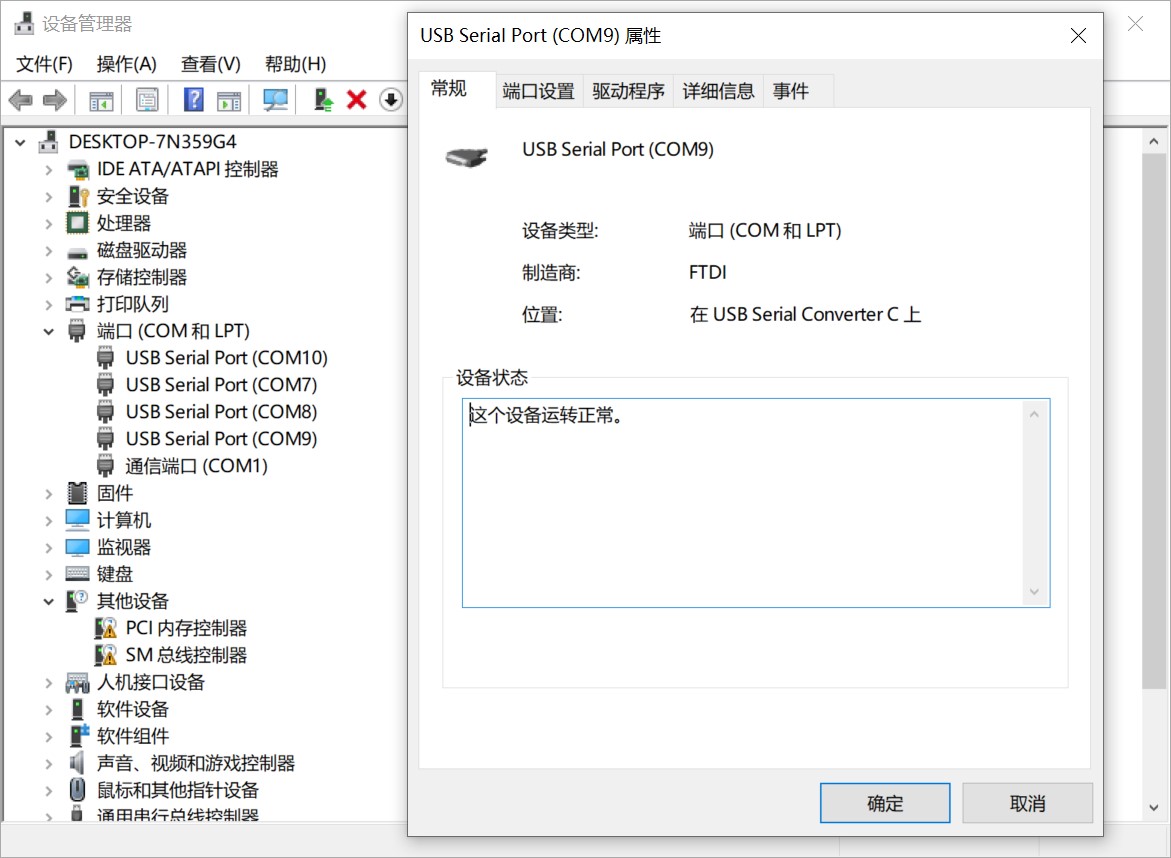

- 可以看到 COM9 口对应 PORT C
RS232通信
以下演示使用产品 PORT C 的 RS232 与 PORT D 的 RS232 进行通信
硬件连接
| USB TO 4CH RS232/485 - PORT C | USB TO 4CH RS232/485 - PORT D |
| PORT C - RXD | PORT D - TXD |
| PORT C - TXD | PORT D - RXD |
| PORT C - GND | PORT D - GND |
软件操作

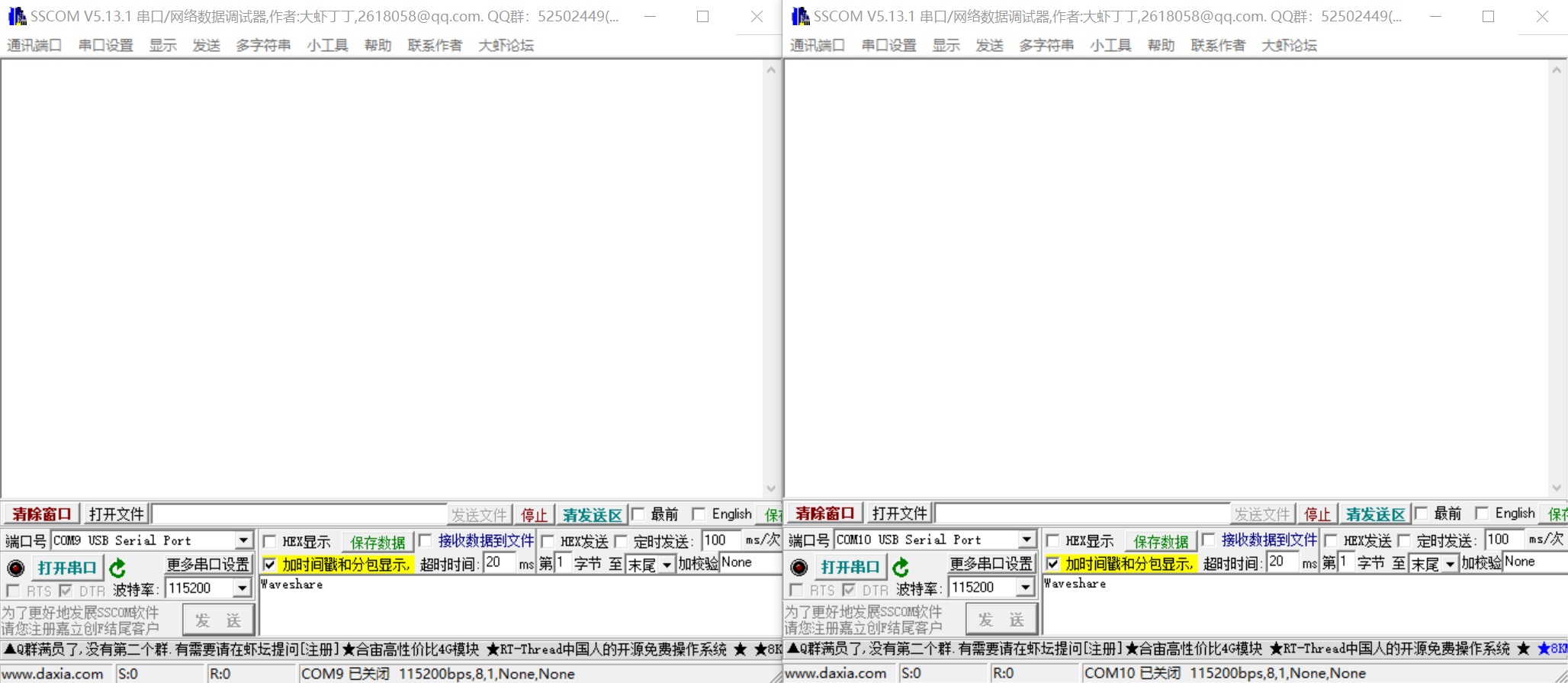

- 开启2个 SSCOM 窗口
- 各自选择Port C 和 Port D 对应 COM 口

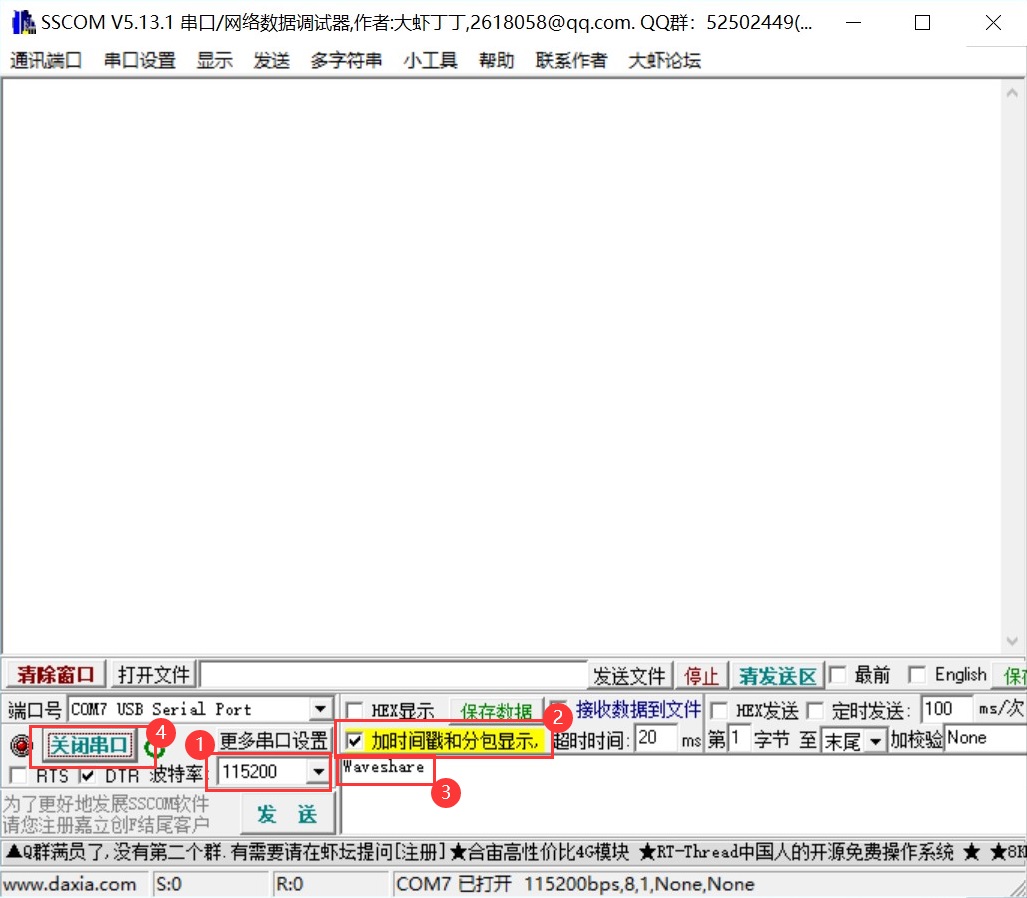

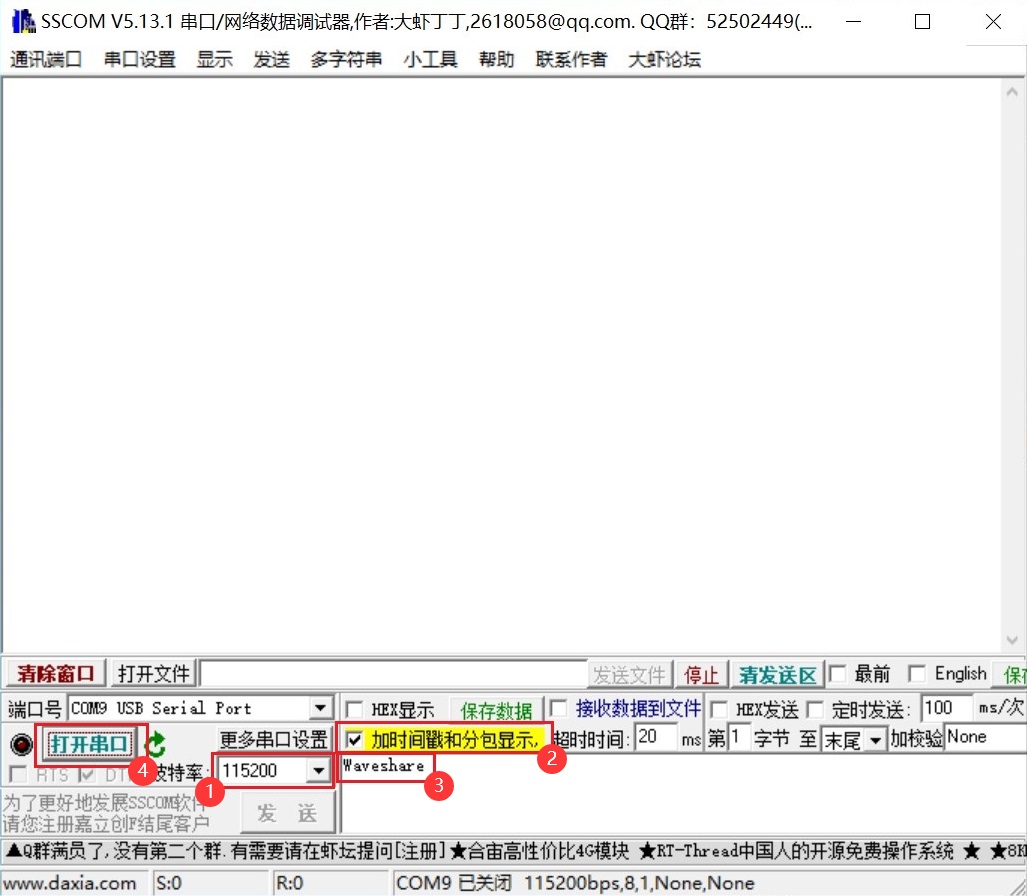

- 选择波特率为 115200 ,输入需要发送的字符，选择 加时间戳和分包显示 更为直观，点击 打开串口

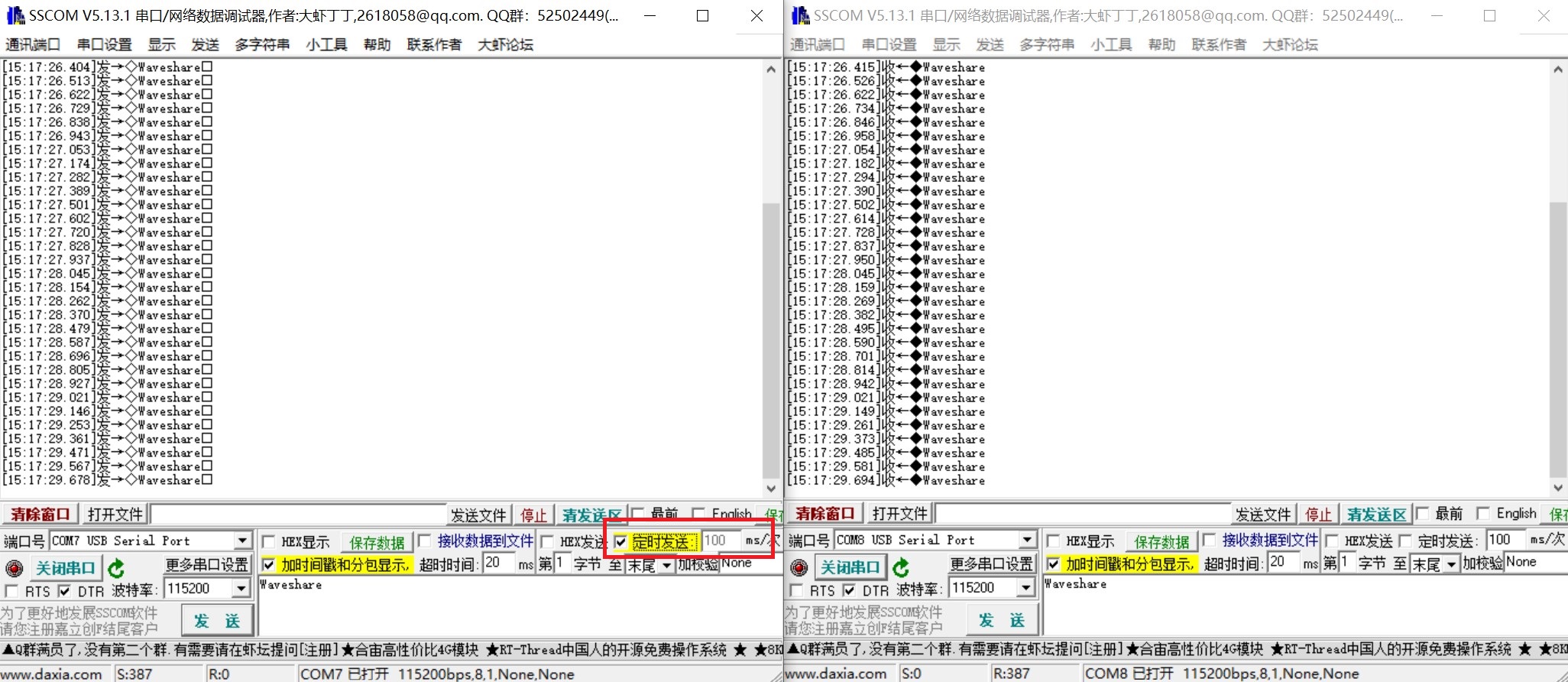

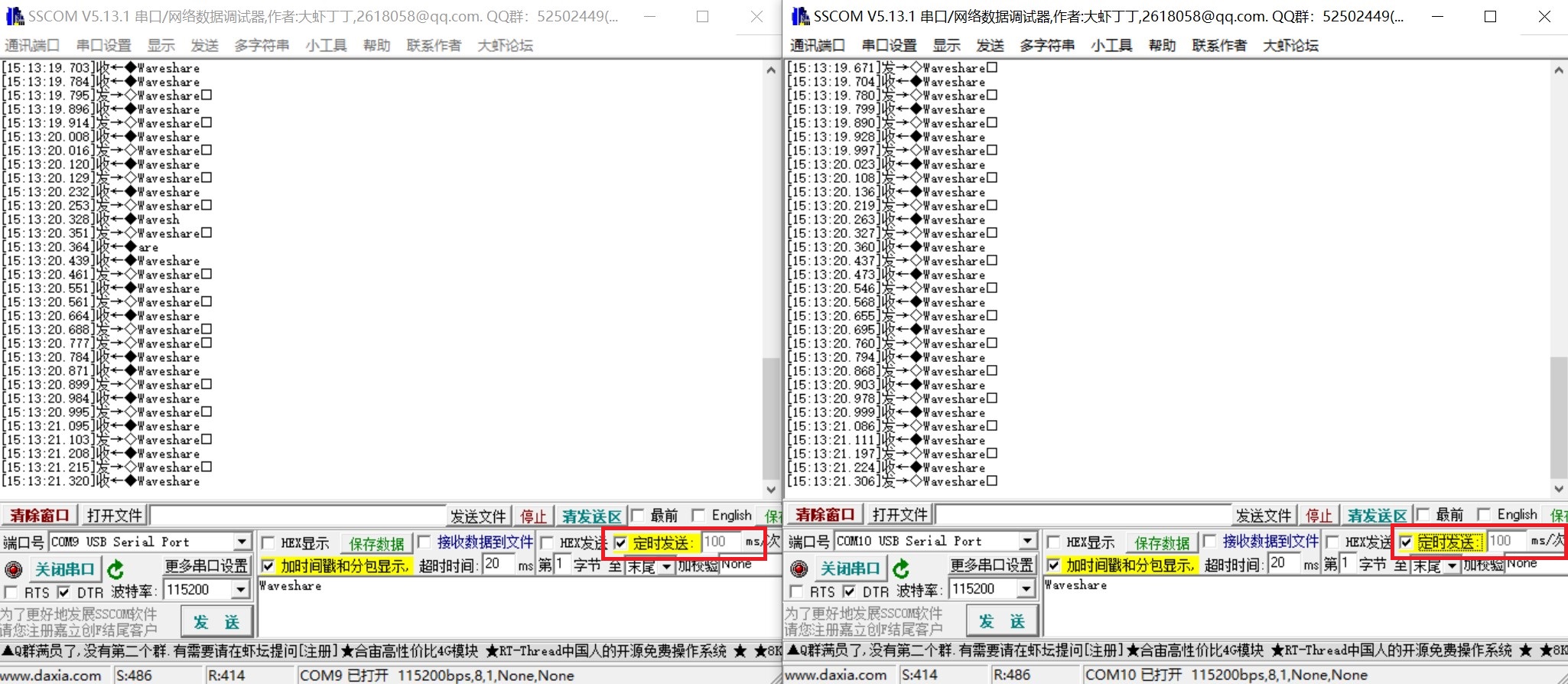

- 点击2个 SSCOM窗口 的定时发送，可以看到2个窗口进行正常的数据收发，测试效果如下图所示：
RS485通信
以下演示使用产品 Port A 的 RS485 与 Port B 的 RS485 进行通信
硬件连接
| USB TO 4CH RS232/485 - PORT A | USB TO 4CH RS232/485 - PORT B |
| PORT A - A+ | PORT B - A+ |
| PORT A - B- | PORT B - B- |
| PORT A - GND | PORT B - GND |
软件操作
- 开启2个 SSCOM 窗口
- 各自选择Port A 和 Port B 对应 COM 口
- 选择波特率为 115200 ,输入需要发送的字符，选择 加时间戳和分包显示 更为直观，点击 打开串口
- 选择其中一个 SSCOM 的 100ms 定时发送，可以看到两个 Port 口 正常进行一收一发，测试效果如下图所示：
资料
数据手册
软件和驱动
- VCP Driver ( 或者从FTDI官网下载 )
- 支持 Linux 免驱
- SSCOM助手
FAQ

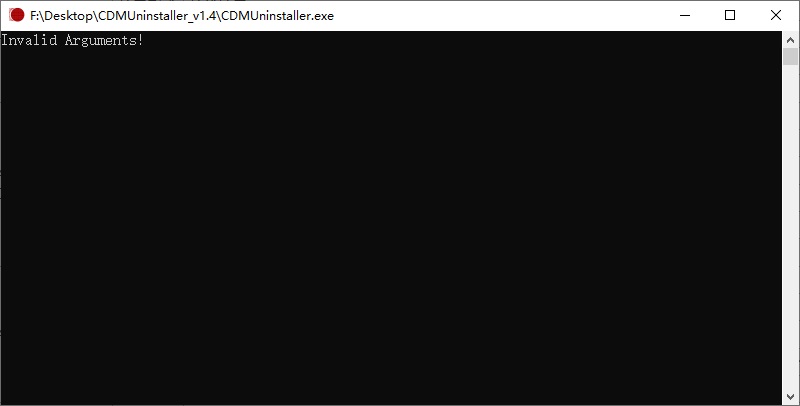

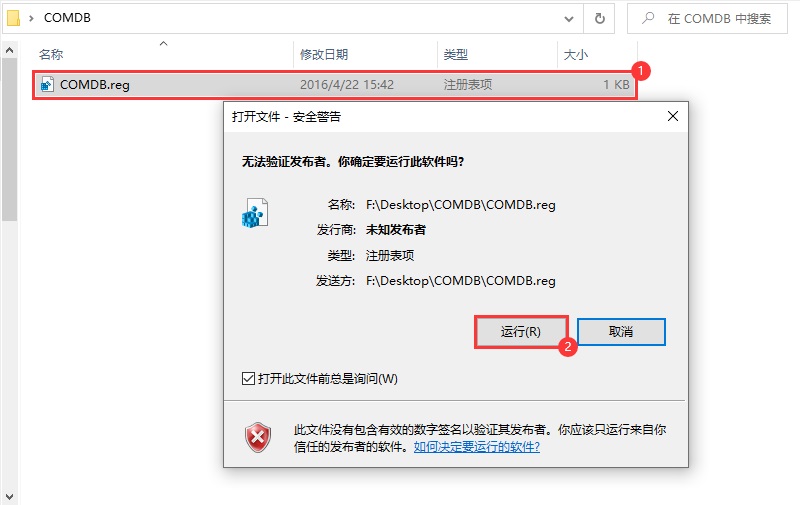

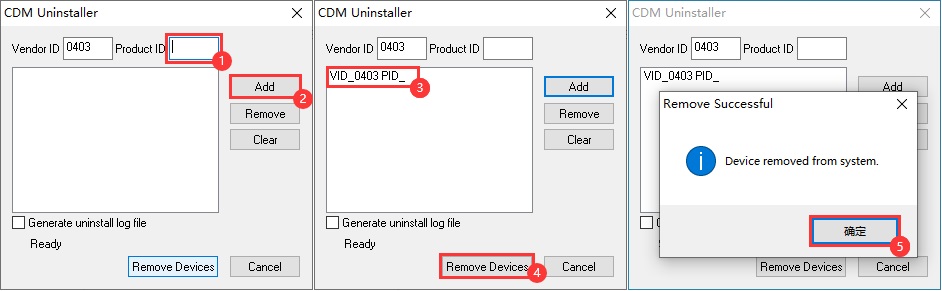

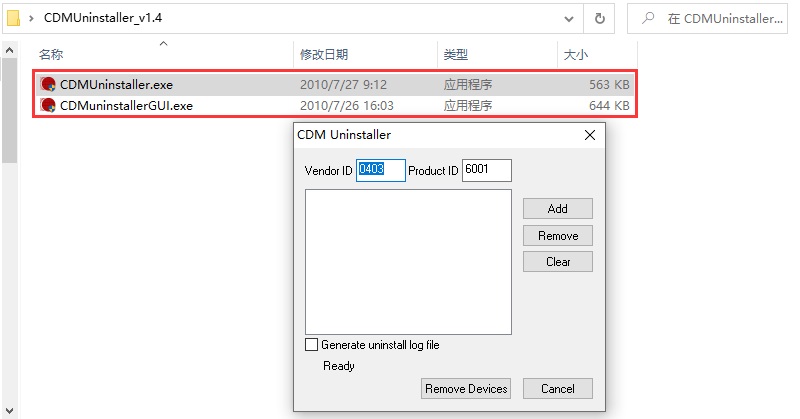

问题：设备连接电脑后只能识别到 1 个COM口（如果电脑正常识别到 4 个 COM 口请不要进行下方操作）
问题：WIN7驱动安装失败？
安装这个驱动：
问题： 该产品可以同时4路工作吗？是否可以4路 RS232 或 4路 RS485 通信？

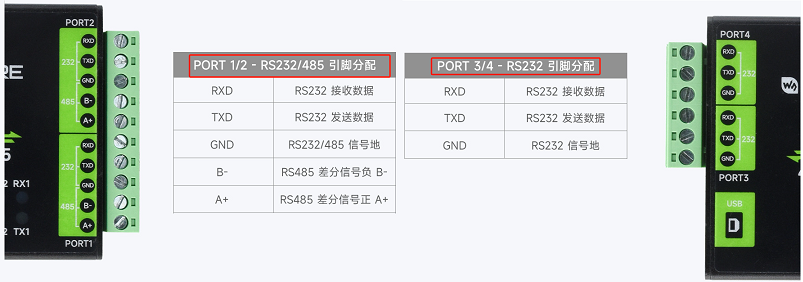

Port3 和 Port4 没有引出RS485 引脚，也就是RS485 只引出两路，Port1~4都引出RS232引脚
- 支持4路RS232 同时工作，不支持4路RS485同时工作
- 支持2路RS485和2路RS232同时工作
- 支持1路RS485和3路RS232同时工作
- 支持Port1~4单独工作
- 支持 USB 转 1 路 RS232/485 + 1 路 RS232/485 + 1 路 RS232 + 1 路RS232
