10.1inch DSI LCD (E) 使用教程

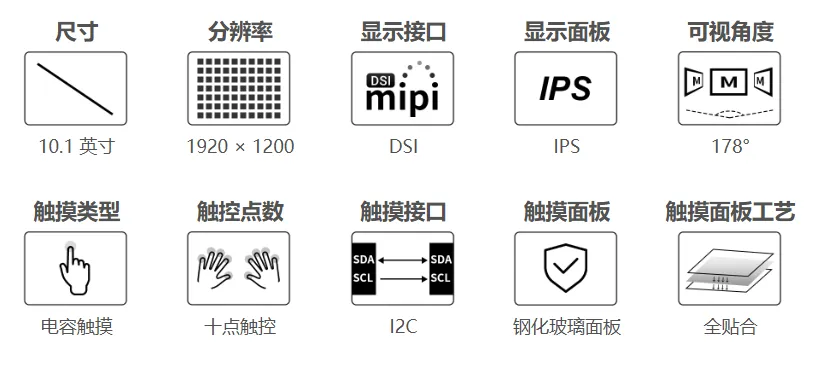

产品特性​

  • 10.1 英寸 IPS 显示屏，硬件分辨率为 1920 × 1200，可视角度为 178°。
  • 支持 10 点电容触摸，触摸接口为 I2C。
  • 采用全贴合工艺，钢化玻璃面板硬度为 6H。
  • 通过 Raspberry Pi 的 DSI 接口驱动显示，支持 Raspberry Pi OS。
  • 支持 Raspberry Pi 5 / 4B / 3B+ / 3A+，以及 CM5 / CM4 / CM3+ / CM3。
  • 支持软件调节背光亮度，板载背光开关和亮度增加、亮度减少按键。


产品参数​

项目参数
显示尺寸10.1 英寸
硬件分辨率1920 × 1200
显示面板IPS
可视角度178°
亮度400 cd/m²
显示颜色16.7M
色域70% NTSC
刷新率60 Hz（4 lane）、30 Hz（2 lane）
显示接口DSI
触摸类型10 点电容触摸，实际触控点数取决于系统和应用
触摸接口I2C
触摸面板钢化玻璃，硬度 6H，全贴合
供电规格5 V、1000 mA
背光控制软件调光、按键调光
外形尺寸239.00 × 147.00 mm
显示区域216.58 × 135.36 mm

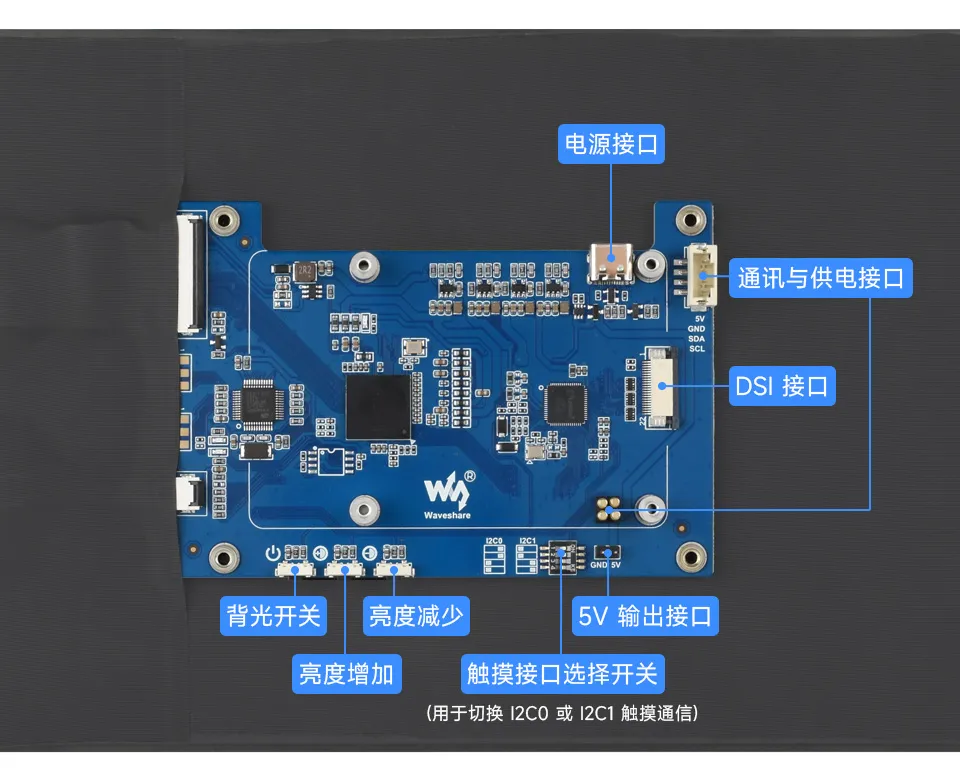

接口介绍​


供电与触摸通信​

默认 I2C0 模式下，DSI 排线传输显示和触摸信号，无需另接 SDA、SCL。

屏幕功耗较高，仅通过 DSI 排线供电不足，必须额外接入 5 V 电源。以下供电方式任选一种：

供电方式连接要求注意事项
弹簧顶针树莓派固定在屏幕背面，顶针接触 GPIO 的 5V、GND额外加装螺柱可能使顶针悬空；此时可通过 4PIN 或 Type-C 供电
4PIN 接口主板与屏幕的 5V、GND 对应连接按 PCB 标识接线，不按线色判断
Type-C 接口屏幕 Type-C 接口接入 5 V 电源仅供电，不传输触摸信号
切换至 I2C1 触摸通信

  1. 断电后，将“触摸接口选择开关”的拨码位置切换为 I2C1。

  2. 通过顶针或 4PIN，将 SDA、SCL 对应连接到树莓派 GPIO 的 I2C1 引脚。使用顶针时须保证接触正常。

  3. 在 config.txt 的屏幕 dtoverlay 行末添加 ,i2c1，保存并重启。

供电方式同上，DSI 排线仍传输显示信号。使用 Type-C 供电时，仍须通过顶针或 4PIN 连接 SDA1、SCL1。

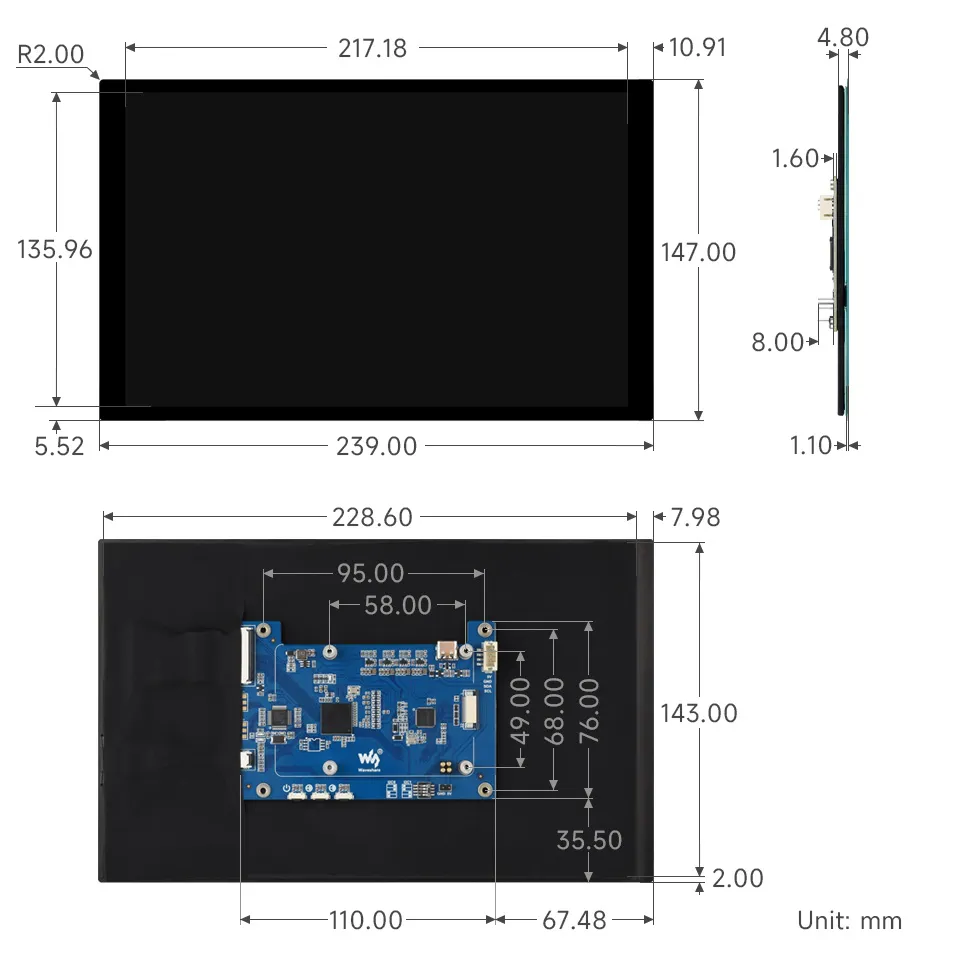

外观尺寸​



树莓派使用

硬件连接​

接线注意事项
  • 连接或拆卸 DSI 排线前，请关闭 Raspberry Pi 并断开电源。连接时确认排线方向正确。
  • 插拔 DSI 连接器时请轻柔操作，避免用力过大或倾斜插拔，以免造成连接器损坏或接触不良。

以下使用默认 I2C0 触摸通信；双 DSI 接口主板以 DSI1 为例。屏幕还需接入 5 V 电源，供电方式及 I2C1 接法参见 供电与触摸通信。

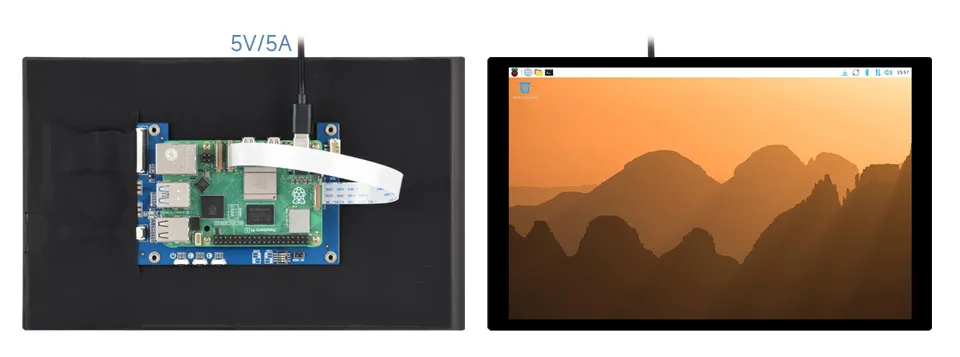

Raspberry Pi 5​

  1. 使用适配的 22PIN DSI 排线，将屏幕 DSI 接口连接到 Raspberry Pi 5 的 CAM/DISP1 接口。
  2. 将 Raspberry Pi 固定在屏幕背面，确认弹簧顶针与 GPIO 供电触点接触正常。
  3. 确认触摸接口选择开关处于 I2C0，检查排线方向和供电极性后再上电。

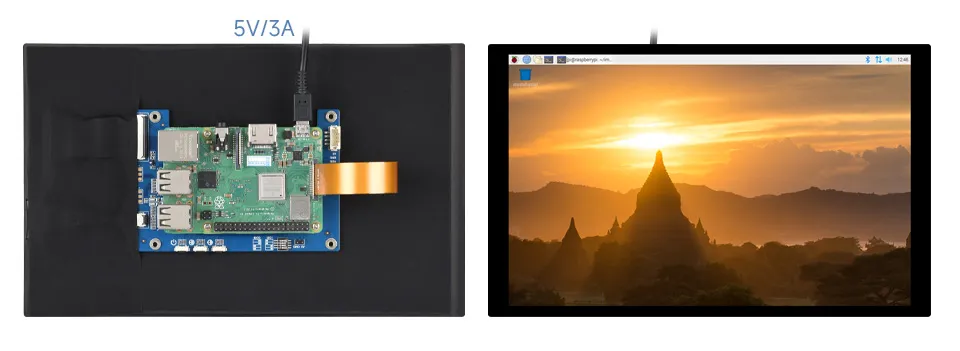

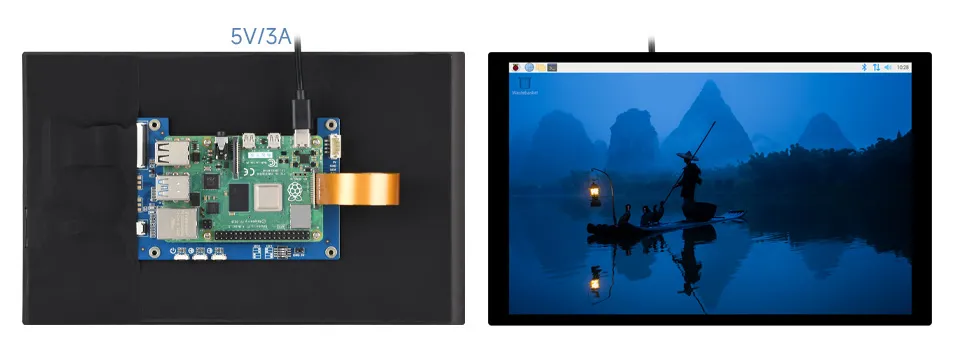

Raspberry Pi 4B / 3B+ / 3A+​

  1. 使用适配树莓派 15PIN DSI 接口的排线，将屏幕 DSI 接口连接到主板 DSI 接口。
  2. 将 Raspberry Pi 固定在屏幕背面，确认弹簧顶针与 GPIO 供电触点接触正常。
  3. 确认触摸接口选择开关处于 I2C0，检查排线方向和供电极性后再上电。



软件设置​

烧录系统​

  1. 安装 Raspberry Pi Imager 镜像烧录工具。
  2. 写入会覆盖目标卡上的数据。确认目标 Micro SD 卡后，选择对应树莓派型号及 Raspberry Pi OS Trixie 或 Bookworm 桌面系统，完成烧录。
  3. 启动树莓派并连接网络，按下一节说明更新内核后，再配置屏幕。

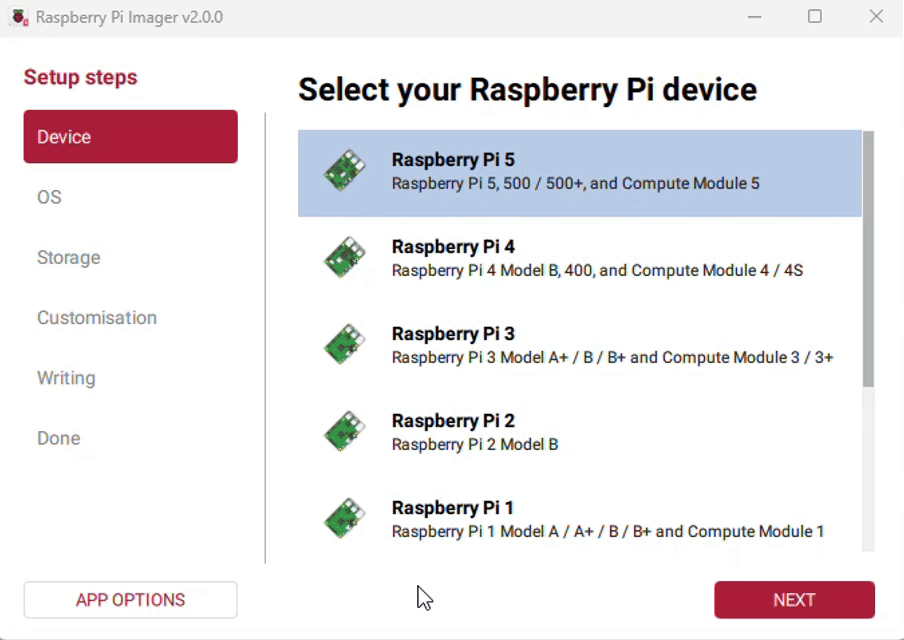

以下动图演示 Raspberry Pi Imager 的烧录流程，系统版本按上述要求选择。


更新内核​

当前官方系统的内核版本为 6.18.50，屏幕驱动需在 6.18.55 之后的内核版本中才能调用。配置 config.txt 前，先在树莓派终端执行以下命令更新内核：

sudo apt-get update
sudo rpi-update pulls/7662

DSI lane 配置​

只添加与主板和实际接口对应的一组屏幕配置。若文件中已有 dtoverlay=vc4-kms-v3d，保留一条即可。

Raspberry Pi 4B / 3B+ / 3A+：2 lane​

dtoverlay=vc4-kms-v3d
dtoverlay=vc4-kms-dsi-waveshare-panel,10_1_inchE_2lane

Raspberry Pi 5 / CM5 / CM4 / CM3+ / CM3：4 lane​

以下默认启用 DSI1。若连接 DSI0，将 DSI1 对应行注释，并取消最后一行的注释。

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel,10_1_inchE_4lane
#DSI0 Use
#dtoverlay=vc4-kms-dsi-waveshare-panel,10_1_inchE_4lane,dsi0

保存配置后，执行 sudo reboot 重启树莓派，使内核更新和屏幕配置生效，再检查显示及触摸功能。

调节背光亮度​

图形界面调光​

以下步骤以 Trixie 系统为例：

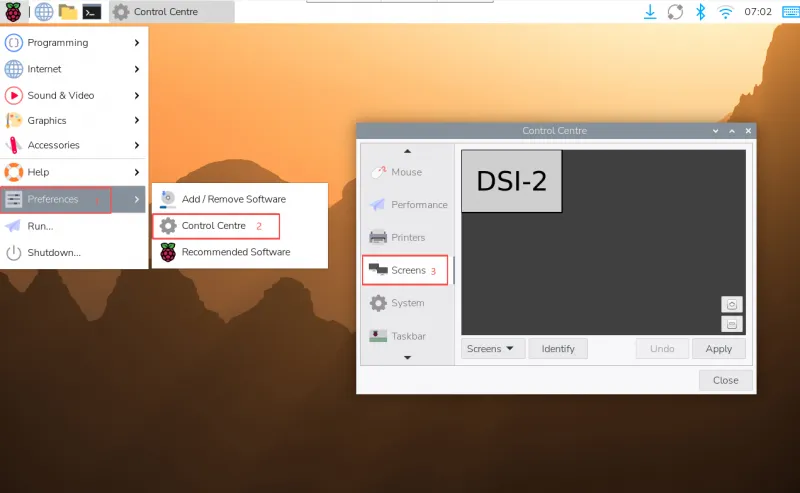

  1. 点击左上角菜单，依次进入 "Preferences" > "Control Center"，选择 "Screens"

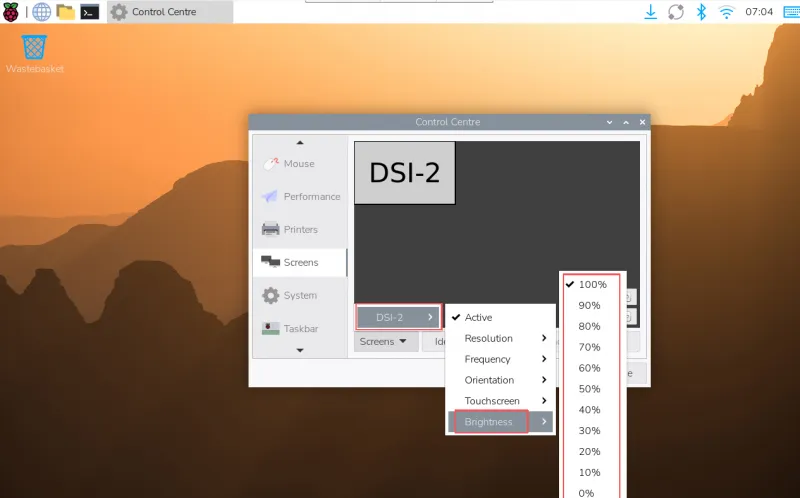

  2. 进入 "Screen" > 实际连接的 DSI 显示器 > "Brightness"，勾选并调整所需的背光亮度，最后点击 Apply 保存设置。截图中的 DSI 编号仅作示例。


使用微雪背光调节应用程序​

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

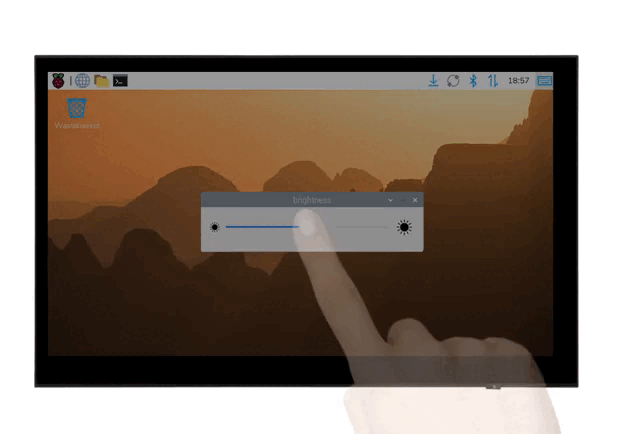

安装完成后，可以在开始菜单 > "Accessories" > "Brightness" 打开该程序，如下图：


使用终端调节背光亮度​

 echo X | sudo tee /sys/class/backlight/*/brightness

其中 X 表示 0~255 中的任意数字。0 表示背光最暗，255 表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

GUI 界面旋转​

Trixie 显示旋转​

以下步骤以 Trixie 系统为例：

  1. 点击左上角菜单，依次进入 "Preferences" > "Control Center"，选择 "Screens"

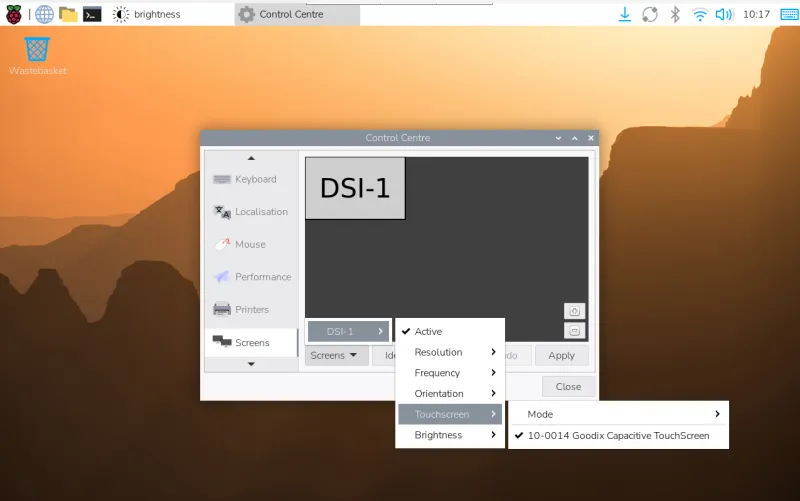

  2. 进入 "Screen" > 实际连接的 DSI 显示器 > "Touchscreen"，勾选对应的 Goodix Capacitive TouchScreen。设备名称中的总线编号以系统识别结果为准。

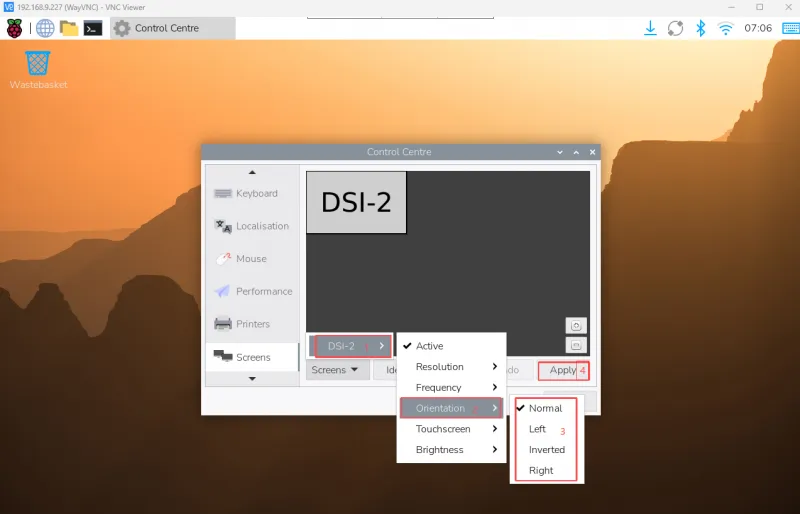

  3. 在同一 DSI 显示器的 Orientation 中选择所需旋转方向，最后点击 Apply 完成显示和触摸同步旋转。


lite 版本显示旋转​

sudo nano /boot/firmware/cmdline.txt

在 cmdline.txt 文件原有内容后追加一条对应角度的显示旋转指令，以空格分隔，整个文件保持为一行，保存重启后生效。以下指令使用本屏的原生分辨率 1920 × 1200，不要同时添加多个角度。

  • 旋转指令

    # 显示旋转 90 度
    video=DSI-1:1920x1200e,rotate=90

    # 显示旋转 270 度
    video=DSI-1:1920x1200e,rotate=270

    # 显示旋转 180 度
    video=DSI-1:1920x1200e,rotate=180
警告
  1. 如果是使用 Pi5/CM5，以实际识别到的 DSI 显示器编号为准，例如"DSI-2"。
  2. 无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。

触摸旋转​

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：

  1. 创建触摸旋转规则文件 /etc/udev/rules.d/99-waveshare-touch.rules。

    sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

  2. 根据显示方向，从以下三条规则中选择一条写入文件，不要同时添加多个角度。这些规则会匹配所有触摸屏，多触摸屏环境需先确认适用范围。

    # 触摸旋转 90 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

    # 触摸旋转 270 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

    # 触摸旋转 180 度
    ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

  3. 保存退出后，在终端执行重启命令，不要将该命令写入规则文件。

    sudo reboot

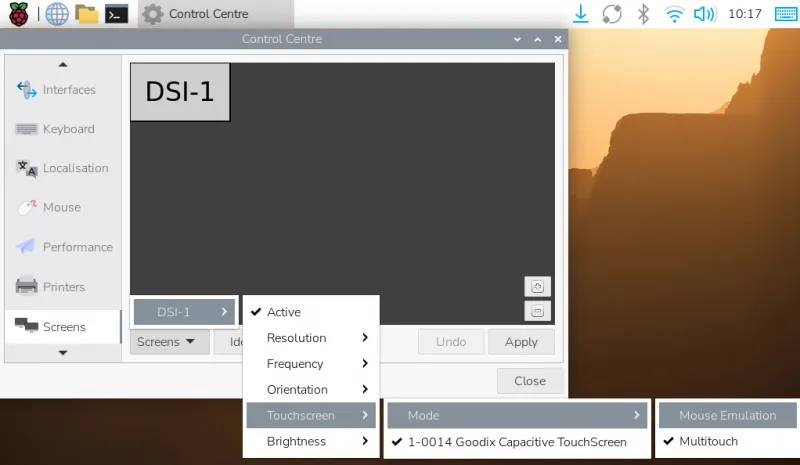

触摸模式选择​


  1. Mouse Emulation（默认）

    • 单击 = 鼠标左键功能
    • 长按 = 鼠标右键功能
    • 支持双击
    • 不支持滑动页面和多点触摸功能

    注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

  2. Multitouch

    • 支持多点触摸功能
    • 支持滑动页面
    • 不支持双击和长按右键功能

    注：此模式适合触控优化场景，如网页浏览、滚动列表。

使用触摸屏虚拟键盘​

  • 系统会在可输入文字时自动弹出，在不可输入文字时自动隐藏。

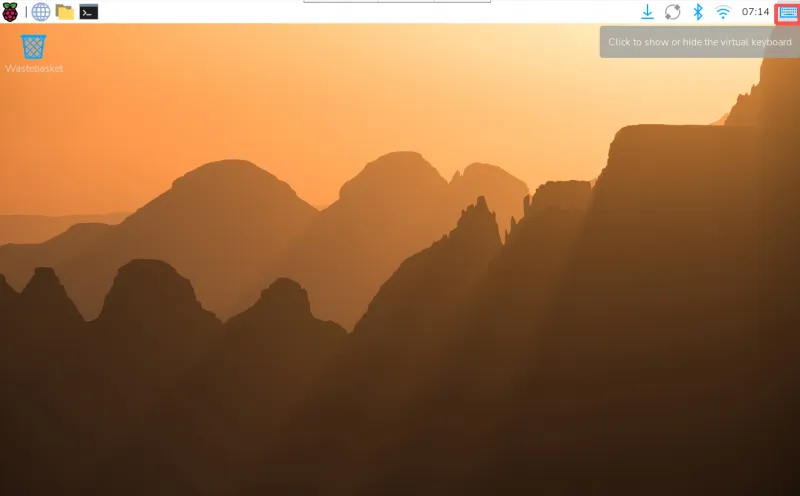

  • 也可以通过任务栏右上角的键盘图标手动显示或隐藏

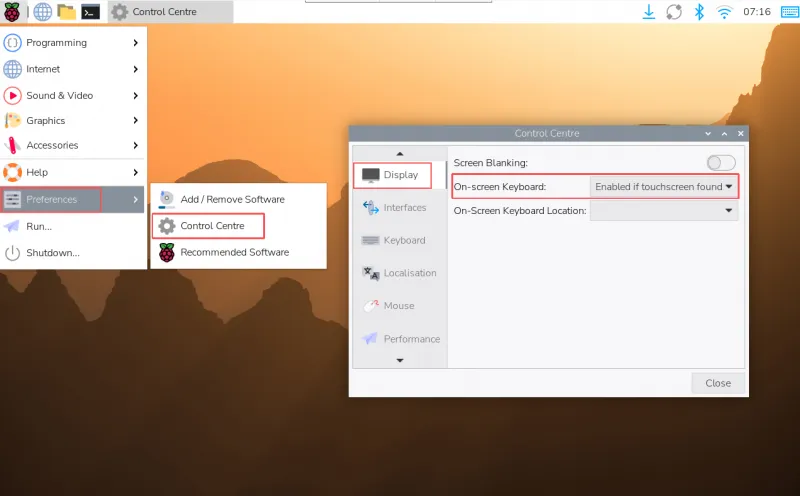

    你也可以通过左上角菜单 "Preferences" > "Control Centre" > "Display" 来永久设置屏幕键盘的显示或隐藏。
