产品特性​

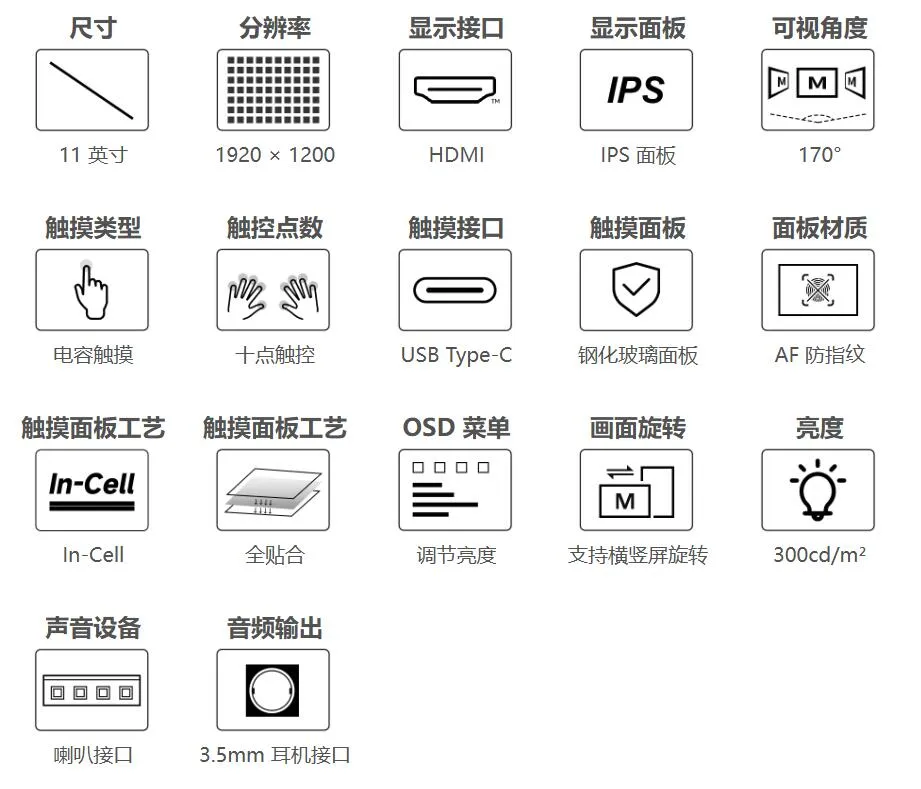

• 11 英寸 IPS 显示屏，1920 × 1200 硬件分辨率。
• 电容触摸，支持 10 点触控。
• 采用钢化玻璃面板，硬度为 7H。
• 采用 In-Cell 触摸面板工艺和全贴合工艺。
• 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie
• 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
• 支持通过按键进行亮度调节和画面旋转。
• 支持 HDMI 音频输出，带 3.5 mm 耳机接口和 4PIN 喇叭接口。

规格参数​

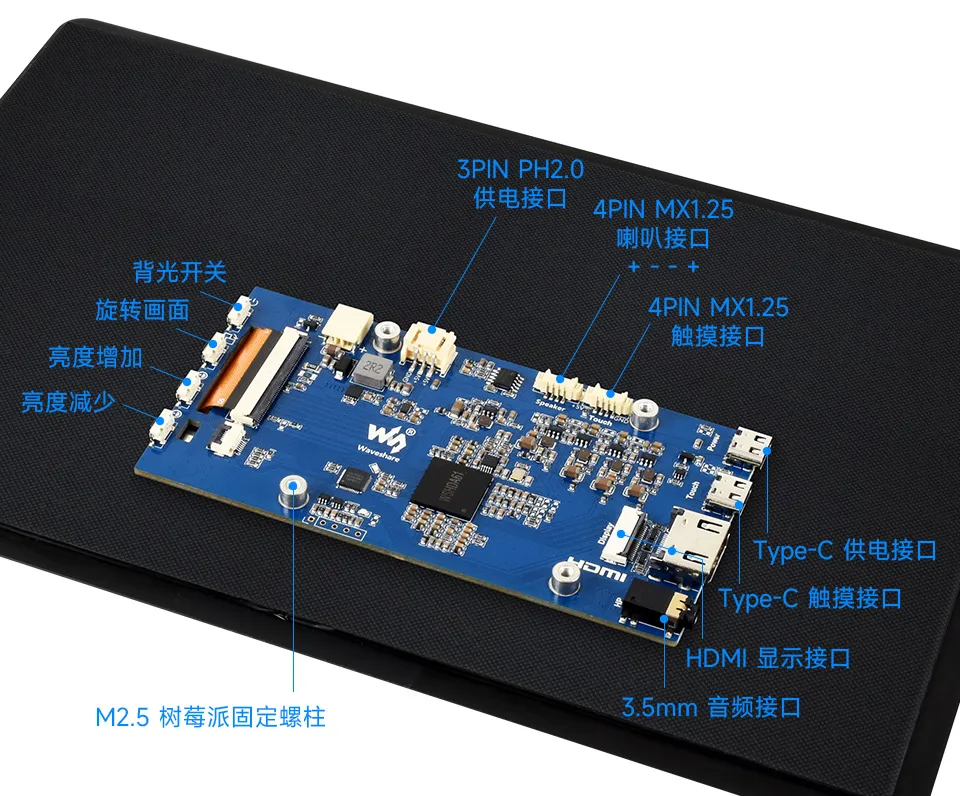

接口介绍​

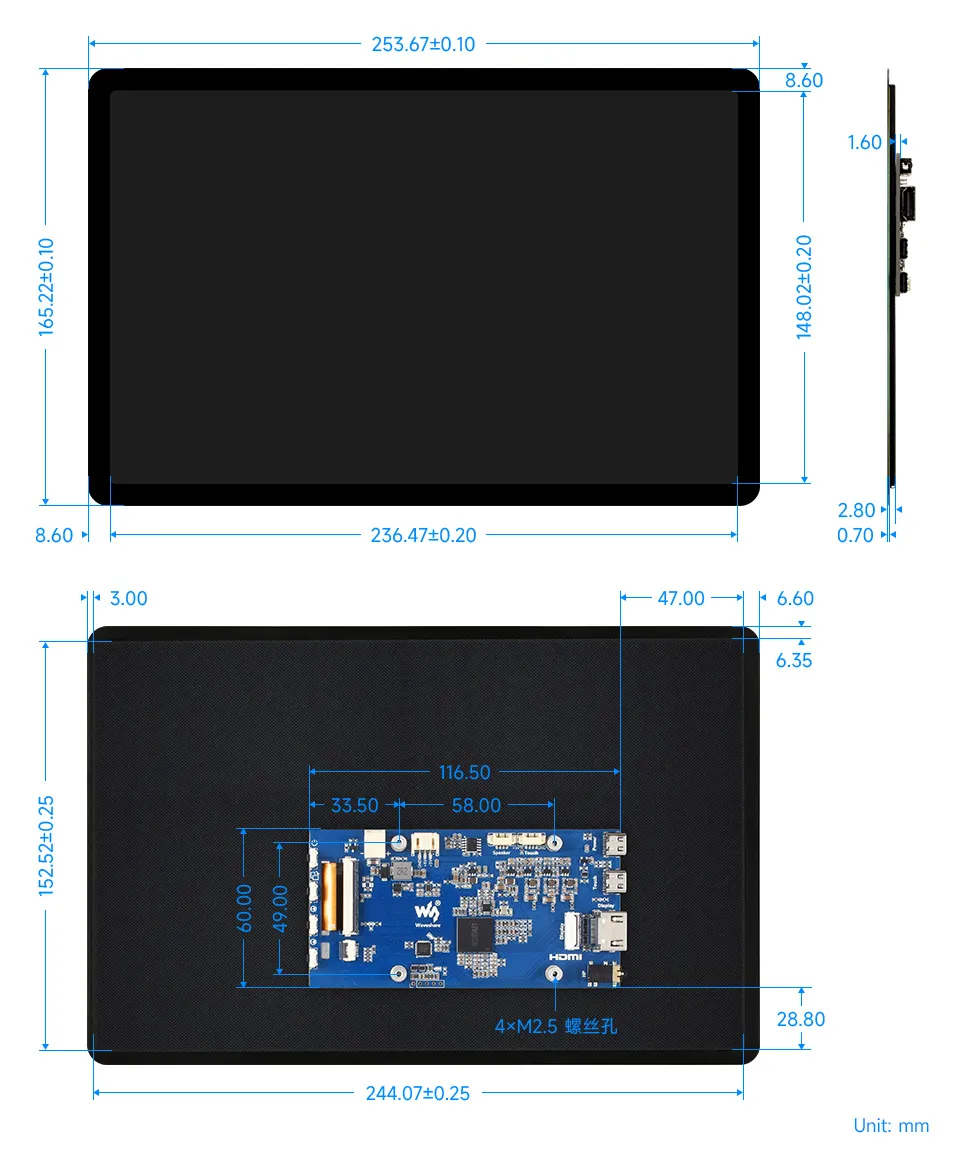

外观尺寸​

硬件连接​

以 Raspberry Pi 5 作为连接示例，先准备屏幕、树莓派主板、电源线、HDMI 线、USB 触摸线及对应转接头。

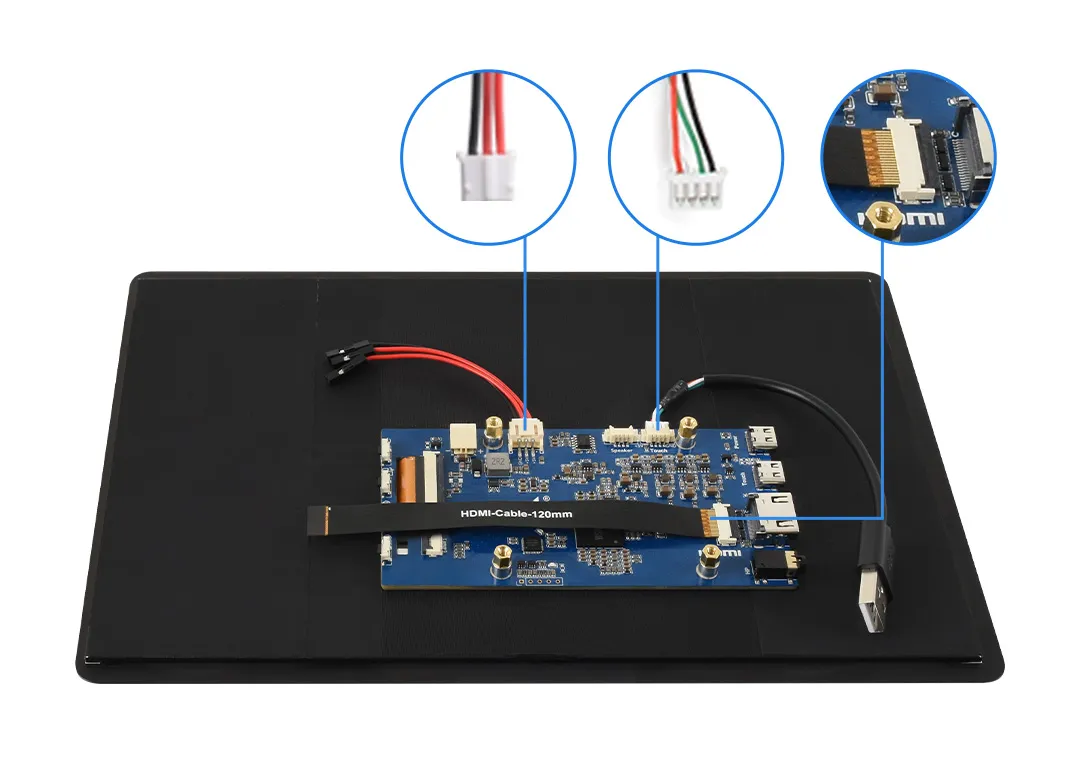

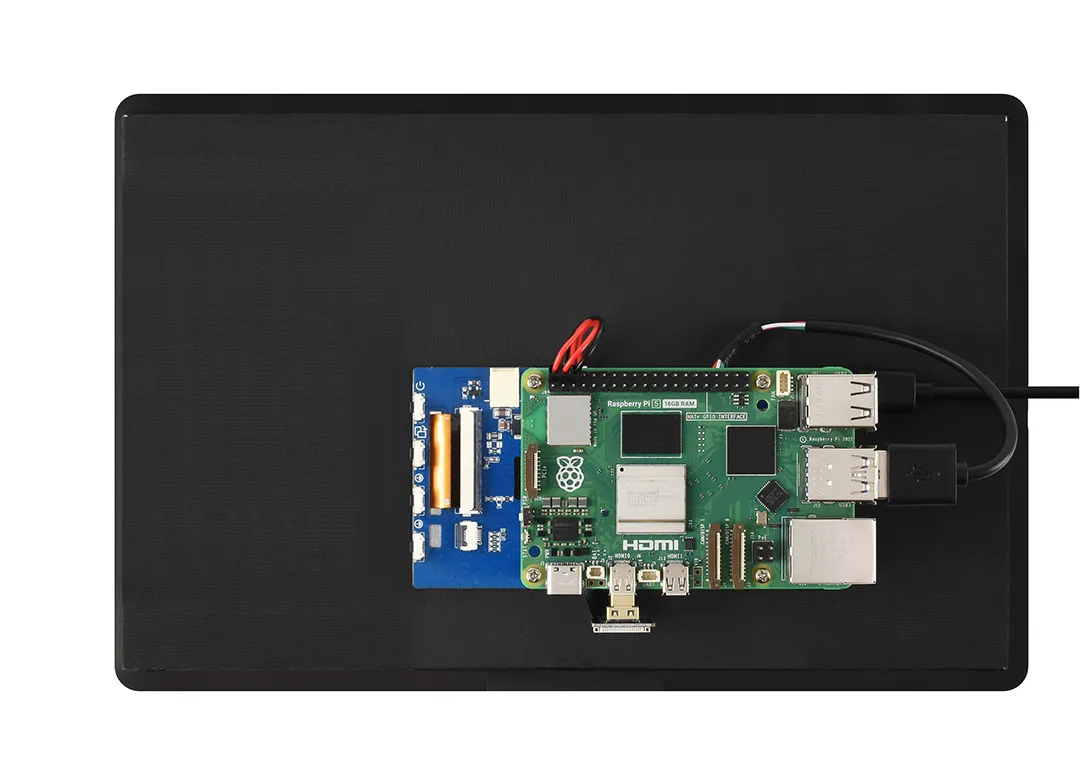

1. 将线材①、②、③接入到屏幕底板，如下图所示位置。

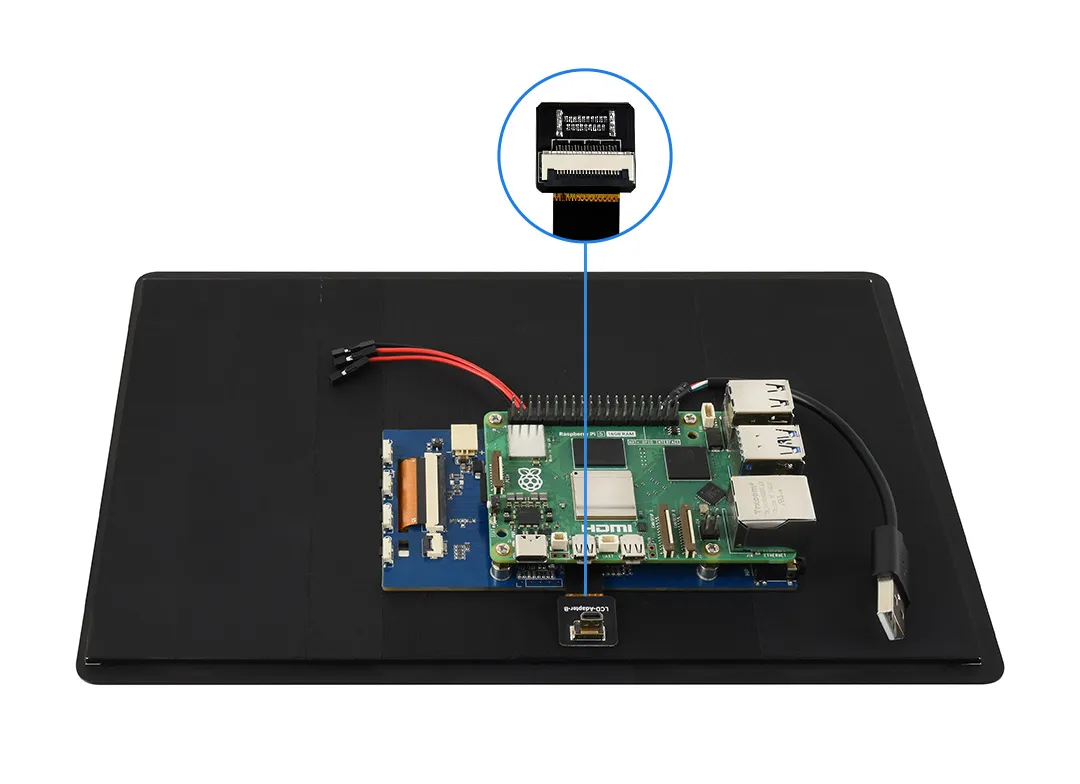

2. 将线材①另一端连接到 LCD 转接头（根据树莓派主板型号选择④或⑤)，然后将转接头插入树莓派的 Micro HDMI 接口。

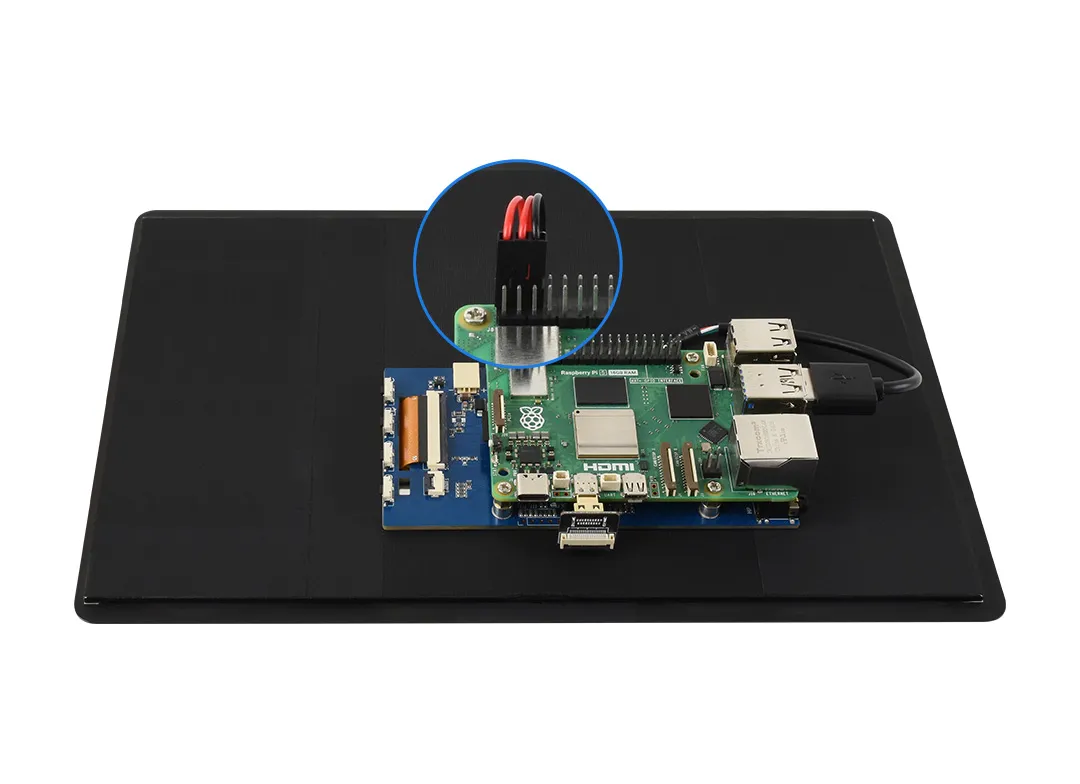

3. 将线材②另一端连接到树莓派主板的 USB 接口，线材③另一端连接到树莓派的 5V 5V GND 排针。




软件设置​

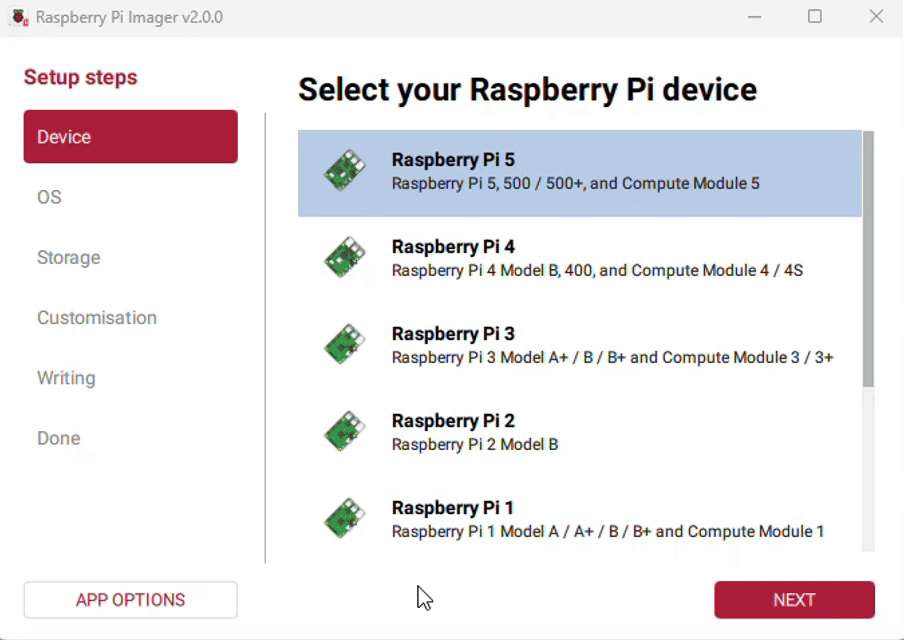

1. 将 TF 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。




2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

   hdmi_force_hotplug=1
   hdmi_group=2
   hdmi_mode=87
   config_hdmi_boost=10
   hdmi_timings=1920 0 110 46 84 1200 0 5 5 78 0 0 0 60 0 164000000 0


3. 将 TF 卡插入 Raspberry Pi 并给屏幕接入 5V 电源。系统启动后，显示与触摸功能可正常使用。




硬件连接​

1. 将 LCD 的 Touch 接口连接到 PC 机的 USB 接口，Windows 会自动识别触摸功能。

2. 将 LCD 的 HDMI 接口连接到 PC 机的 HDMI 接口，Windows 会自动识别显示功能。

   注意

   部分 PC 机不支持 HDMI 设备即插即用，一般重启系统后可正常使用。

   若 USB 接口供电不足会导致 LCD 闪屏，通过外接 5V 1A 电源适配器到 LCD 的 Power 接口后，可恢复正常使用。

Windows 11 触摸设置​

如果 PC 连接了多个显示器，触摸坐标可能需要重新指定到 11EP-CAPLCD。

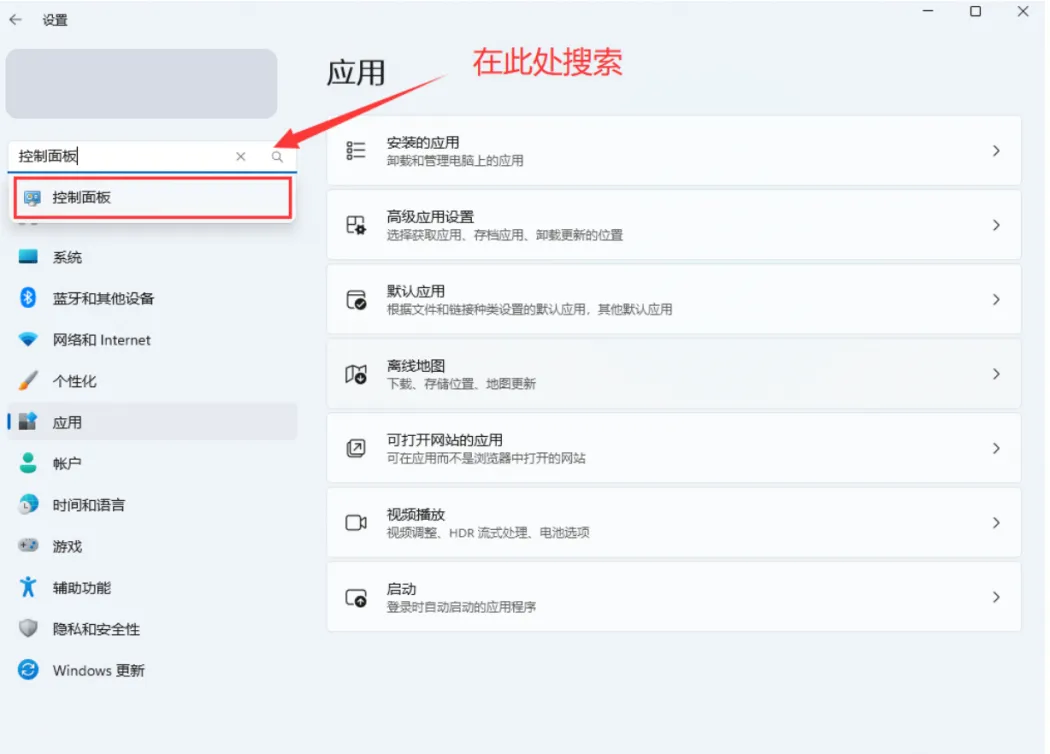

1. 在 Windows 搜索框中输入"控制面板"，打开"控制面板"。

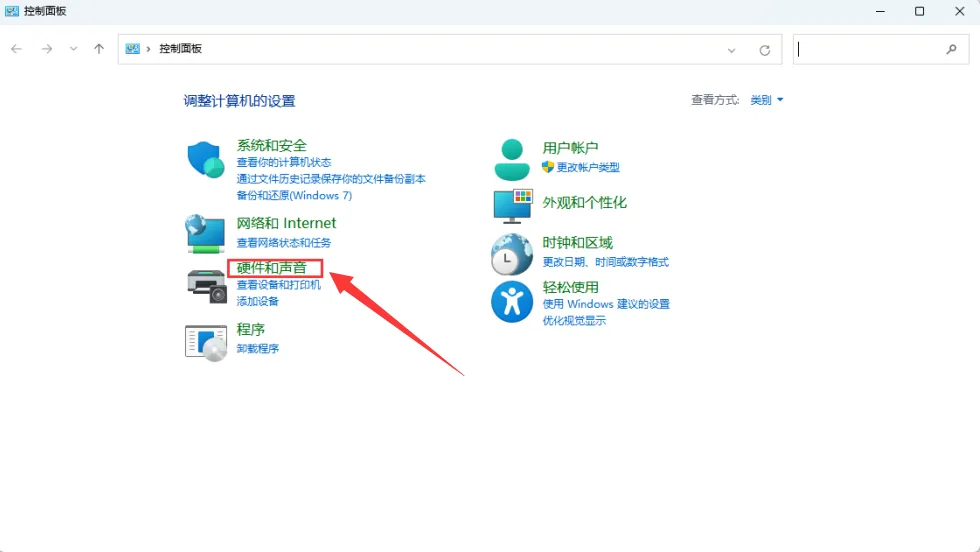

2. 选择"硬件和声音" > "平板电脑设置"。

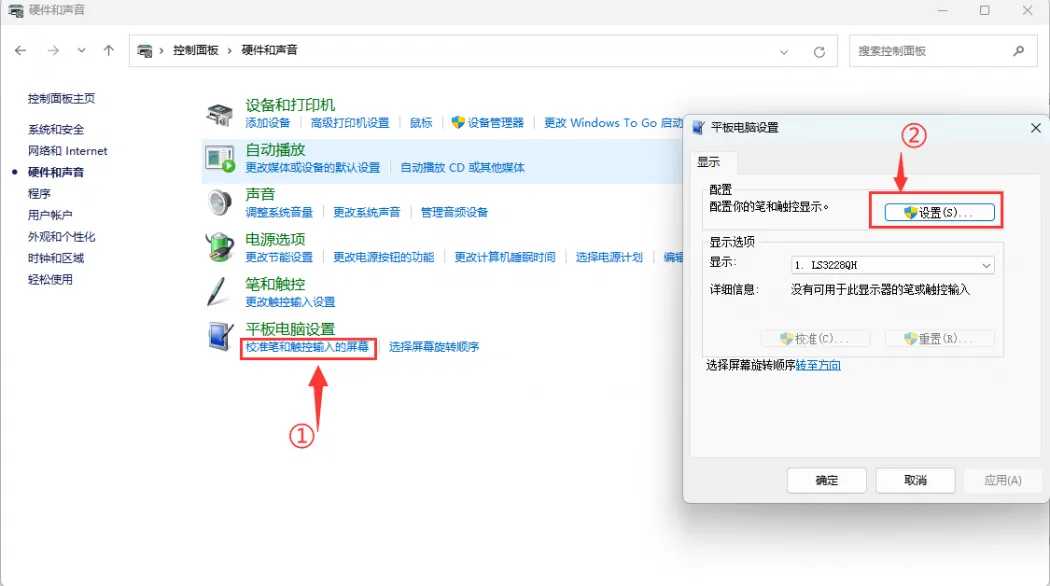

3. 选择“校准笔和触控输入的屏幕 ”中，在弹出的平板电脑设置中点击“设置”，屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。




   信息

   PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。 （文字提示对应的屏幕，将作为触控屏。）

Windows 10 触摸设置​

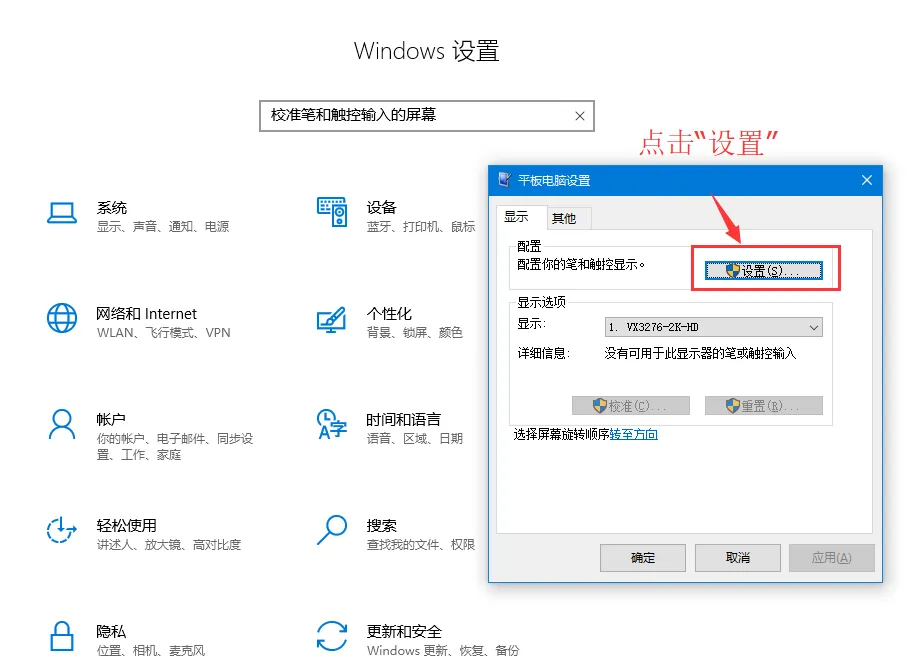

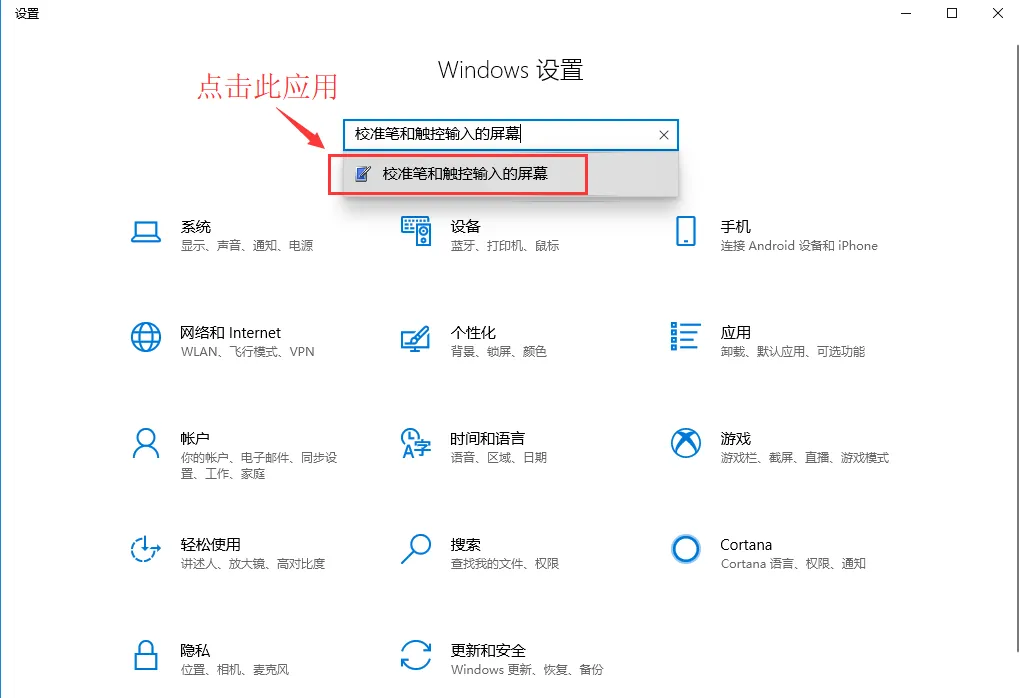

1. 进入系统的 Windows 设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）




2. 在弹出的“平板电脑设置”界面中，点击“设置”




3. 点击"设置"，按屏幕提示触摸 11EP-CAPLCD，完成触摸屏指定。
