产品简介

12.3-DSI-TOUCH-A 是一款纵向触摸屏 LCD 显示器，专为平板电脑、娱乐系统和信息仪表板等交互式项目而设计。

产品特性

• 12.3英寸DSI触控屏，电容式十点触摸控制
• IPS显示面板，硬件分辨率为720×1920
• 采用全贴合工艺，画质更清晰
• 钢化玻璃触摸盖板，硬度可达6H
• DSI接口驱动LCD，刷新率可达60Hz
• 支持通过软件控制背光亮度
• 全金属背板设计，纯被动散热设计

电气规格

•Note 1：输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2：输入电流需≥1A，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3：请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

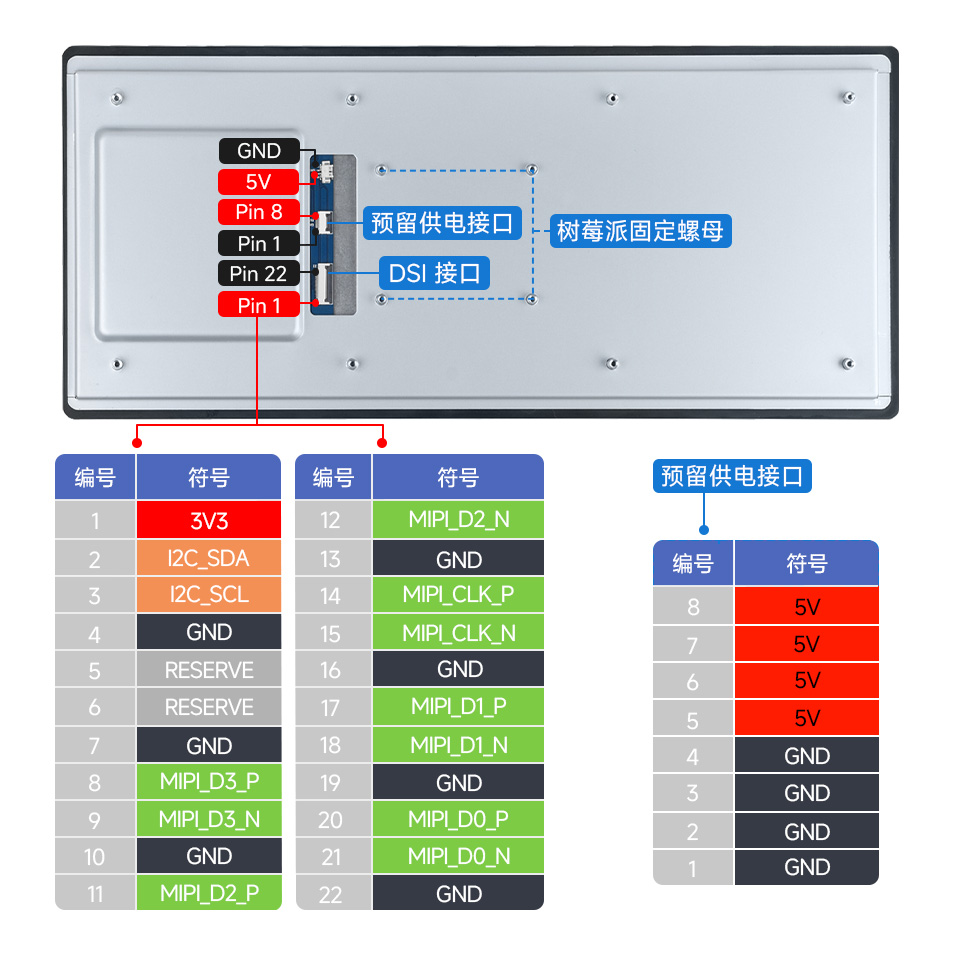

接口简介

Raspberry Pi使用说明

Pi5/CM5 硬件连接

1.使用"FFC 线 22PIN 200mm (异向) "排线，将显示屏的DSI接口连接到树莓派主板的22PIN DSI接口。

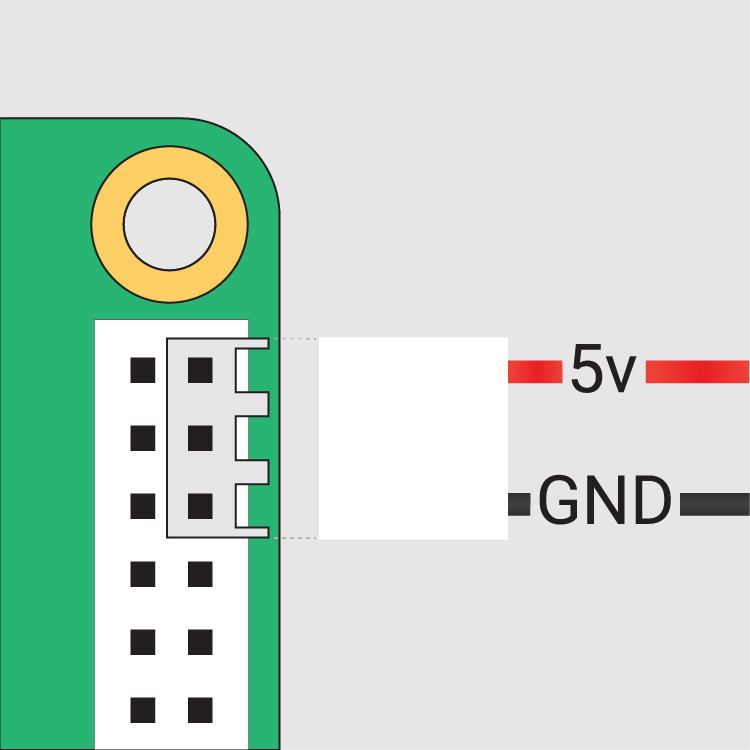

2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。

3.用M2.5螺丝将树莓派固定到显示屏上。

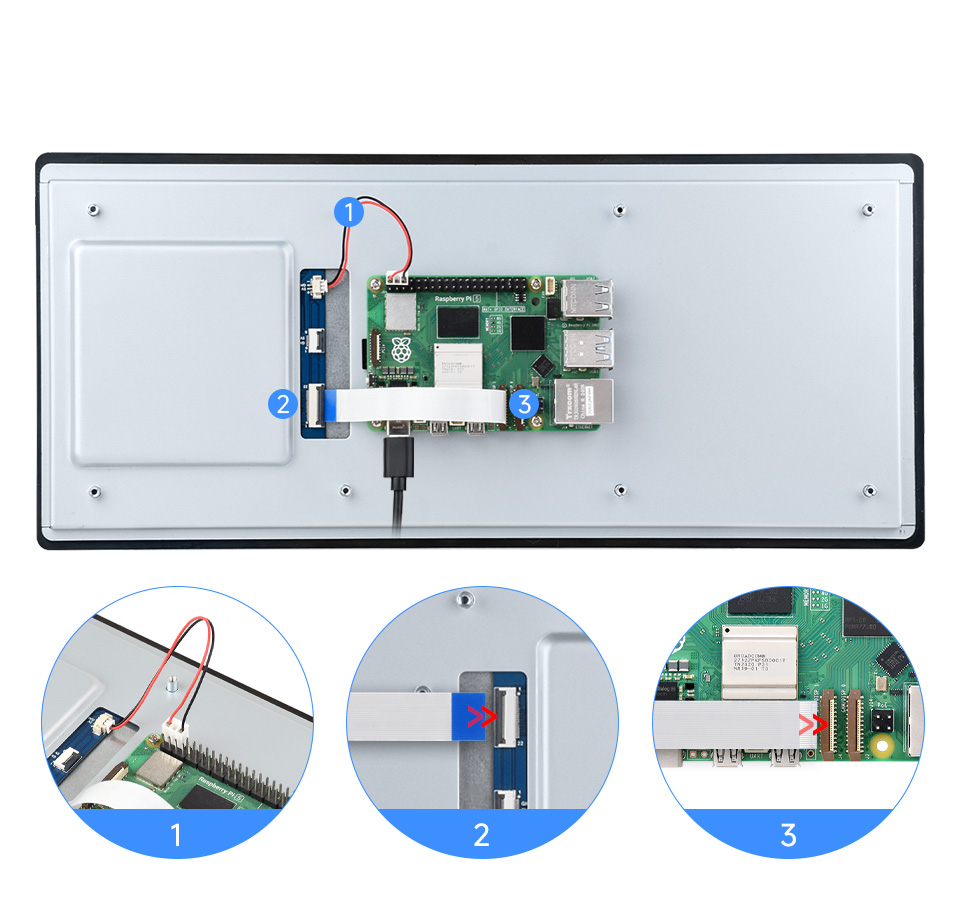

安装效果如下：

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置

方法一：烧写预安装镜像（推荐）

1. 选择预安装镜像，下载并解压为.img文件

• 12.3-DSI-TOUCH-A预安装镜像


2. 烧写完成后，将TF卡接入到树莓派上，并启动树莓派，等待30秒左右即可正常显示和触摸。

方法二：手动安装驱动程序

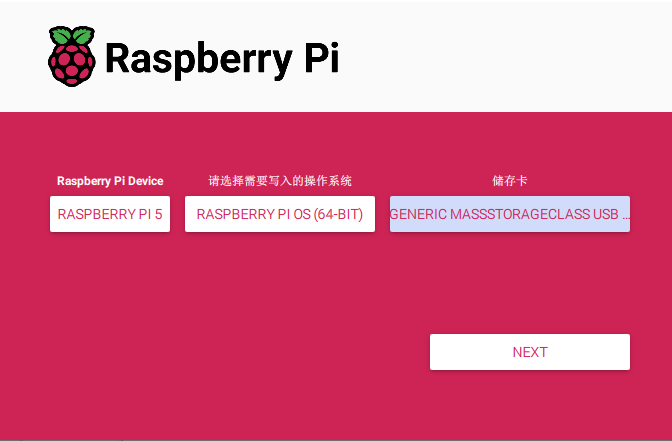

1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

2. 烧录完成后，将 TF 卡连接到树莓派，启动树莓派，登录树莓派的终端（可以将树莓派连接到 HDMI 显示器或使用 ssh 远程登录）。
3. 在终端上运行以下命令以安装驱动程序：
（此方法仅适用于 64 位系统）

 wget https://www.waveshare.net/w/upload/5/50/Panel-waveshare-dsi-v2-driver.zip
 unzip Panel-waveshare-dsi-v2-driver.zip
 cd panel-waveshare-dsi-v2-driver
 make
 sudo cp ./waveshare-panel-regulator-test.ko /lib/modules/$(uname -r)
 sudo cp ./panel-waveshare-dsi-v2-test.ko /lib/modules/$(uname -r)
 sudo depmod
 sudo modprobe waveshare-panel-regulator-test
 sudo modprobe panel-waveshare-dsi-v2-test
 sudo dtc -I dts -O dtb -o vc4-kms-dsi-waveshare-panel-v2-test.dtbo vc4-kms-dsi-waveshare-panel-v2-test-overlay.dts
 sudo cp vc4-kms-dsi-waveshare-panel-v2-test.dtbo /boot/firmware/overlays/

编辑 config.txt 文件

 sudo nano /boot/firmware/config.txt

• 注意：由于 Pi 5/CM5 有两个 MIPI DSI 接口，请确保使用正确的 DSI 接口和命令。默认推荐使用 DSI1。


在文件末尾添加以下代码

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel-v2-test,12_3_inch_a_4lane
#DSI0 Use
#dtoverlay=vc4-kms-dsi-waveshare-panel-v2-test,12_3_inch_a_4lane,dsi0

保存退出，重启后等待30秒左右即可正常显示和触摸。

Luckfox-Omni3576 使用说明

硬件连接

1. 使用22PIN的FPC排线，将显示屏DSI接口连接到Omni3576主板的DSI接口。

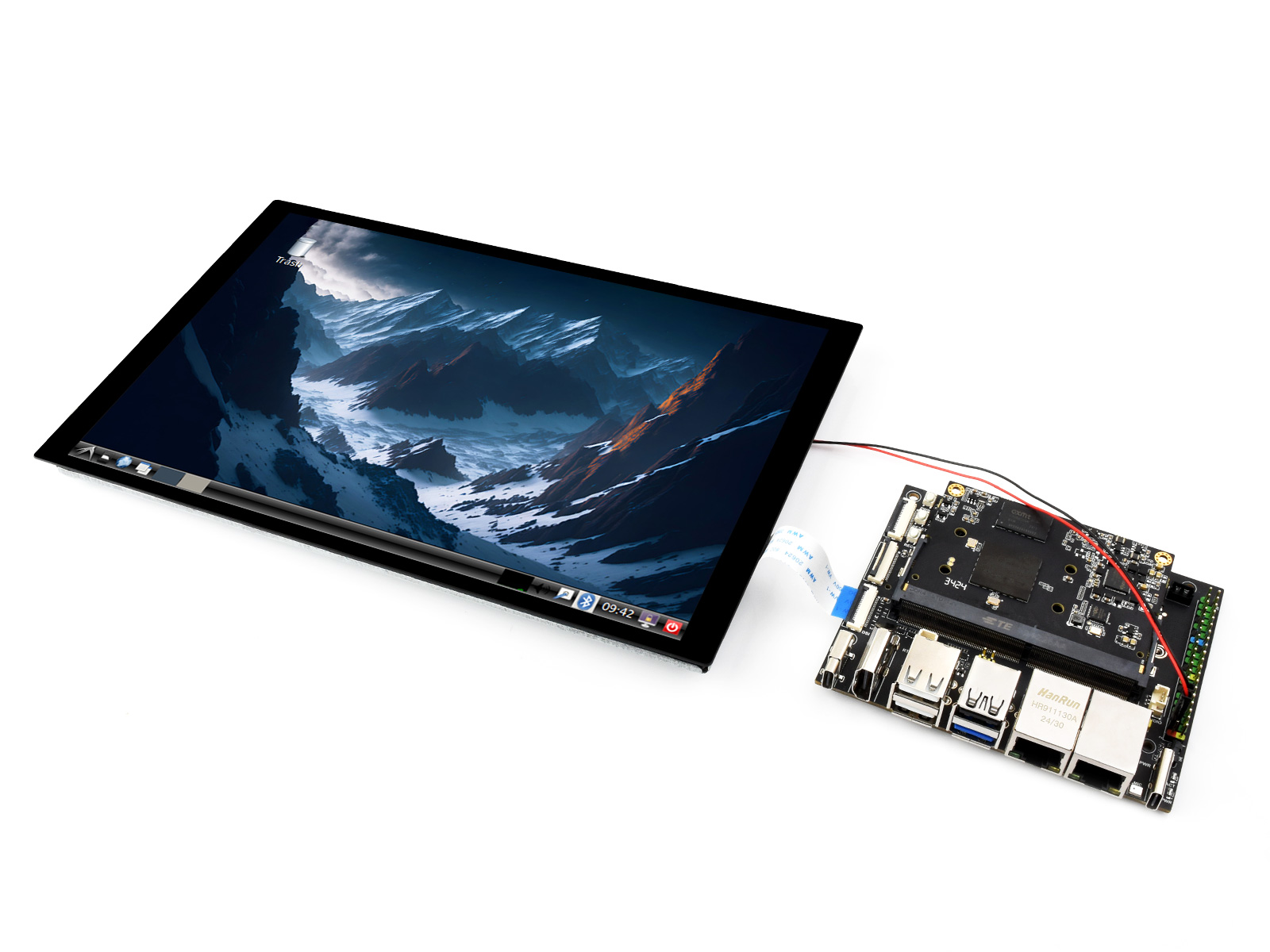

2. 使用2PIN电源连接线，将显示屏的电源接口连接到Omni3576主板的40PIN GPIO接口。如下图所示：

软件设置

1. 下载并使用幸狐官网的镜像文件进行烧录对应系统镜像。
2. 给Omni3576主板接入5V电源，待系统启动后屏幕即可亮起

查看屏幕信息

• 当前系统中可用的屏幕 ID 可通过以下命令查看：


sudo cat /sys/kernel/debug/dri/0/summary

• 正常会得到以下输出：


Video Port0: DISABLED
Video Port1: ACTIVE
    Connector:DSI-1     Encoder: DSI-203
        bus_format[100a]: RGB888_1X24
        overlay_mode[0] output_mode[0] SDR[0] color-encoding[BT.709] color-range[Full]
    Display mode: 800x1280p60
        clk[70000] real_clk[69883] type[48] flag[a]
        H: 800 840 860 880
        V: 1280 1300 1304 1324
        Fixed H: 800 840 860 880
        Fixed V: 1280 1300 1304 1324
    Esmart1-win0: ACTIVE
        win_id: 1
        format: XR24 little-endian (0x34325258) pixel_blend_mode[0] glb_alpha[0xff]
        color: SDR[0] color-encoding[BT.601] color-range[Limited]
        rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0
        csc: y2r[0] r2y[0] csc mode[0]
        zpos: 1
        src: pos[0, 0] rect[800 x 1280]
        dst: pos[0, 0] rect[800 x 1280]
        buf[0]: addr: 0x00000000fe44e000 pitch: 3200 offset: 0
Video Port2: DISABLED

显示旋转

• 旋转指令

#旋转90度
xrandr -o left
#旋转270度
xrandr -o right
#旋转180度
xrandr -o inverted
#旋转0度
xrandr -o normal

• 使用 xrandr 旋转的效果是一次性的，系统重启后屏幕显示方向会还原。 如果要开机自动旋转，则需要修改配置文件：

sudo vim  /etc/X11/xorg.conf.d/10-monitor.conf

添加以下语句：

### Valid values for rotation are "normal", "left", "right"
Section "Monitor"
#    Identifier "Default Monitor"
    Identifier  "DSI-1"
    Option      "Rotate" "left"
EndSection

触摸旋转

• 系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：

sudo vim  /etc/udev/rules.d/99-luckfox-touch.rules

• 根据自己的旋转方向，加入对应的配置，保存后重启开发板。

90度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"
180度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"
270度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

安全说明

为避免本产品发生故障或损坏，请遵守以下事项：

• 连接设备前，请关闭您的 Raspberry Pi 计算机并断开外部电源。
• 如果线缆脱落，请将连接器上的锁定装置向前拉，将带状线缆插入，金属触点朝向您，然后将锁定装置推回原位。
• 本设备应在 0–60°C 的干燥环境中操作。
• 操作时，请勿将设备暴露在水中或潮湿环境中，也不要将其放置在导电表面上。
• 请勿将其暴露在任何过热源的环境中。
• 应注意不要折叠或拉紧带状线缆。
• 拧入零件时应小心。螺纹错位可能会造成无法修复的损坏，并使保修失效。
• 搬运时请小心，避免对印刷电路板和连接器造成机械或电气损坏。
• 存放在阴凉干燥处。
• 避免温度急剧变化，否则会导致设备内积聚湿气。
• 显示屏表面易碎，有可能破碎。
