13.3inch FHD Monitor 使用教程
产品特性
•13.3英寸IPS屏幕，1920x1080硬件分辨率
•支持10点电容触控，配备6H硬度钢化玻璃面板
•配合Raspberry Pi使用时，兼容Raspberry Pi OS / Ubuntu / Kali 和 Retropie
•作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7
•支持多国语言OSD菜单，提供背光开关/亮度/对比度调节等功能
•支持HDMI音频输出，板载3.5mm耳机接口和4PIN喇叭输出
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 13.3inch FHD Monitor | / |
| 尺寸 | 13.3 | Inch |
| 可视角度 | 178 | Deg |
| 分辨率 | 1920×1080 | Pixels |
| 触摸屏尺寸 | 324.57(H)×202.97(V) | mm |
| 显示区域 | 293.76(H)×165.24(V) | mm |
| 像素间距 | 0.153(H) x 0.153(V) | mm |
| 色域 | 72% | NTSC |
| 最大亮度 | 250 | cd/m² |
| 对比度 | 1000:1 | / |
| 背光调节 | OSD调节 或 DDC/CI调光 | / |
| 刷新率 | 60 | Hz |
| 显示接口 | 标准HDMI接口 或 全功能Type-C接口 | / |
| 电源接口 | 5V Type-C供电 | / |
| 功耗 | 6 | Watt |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 1200 | 1200 | TBD | mA | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 3 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 3 |
•Note 1：输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2：输入电流需≥1200mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3：请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

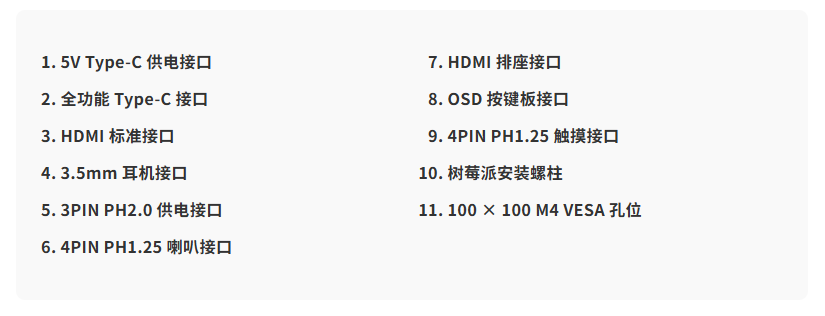

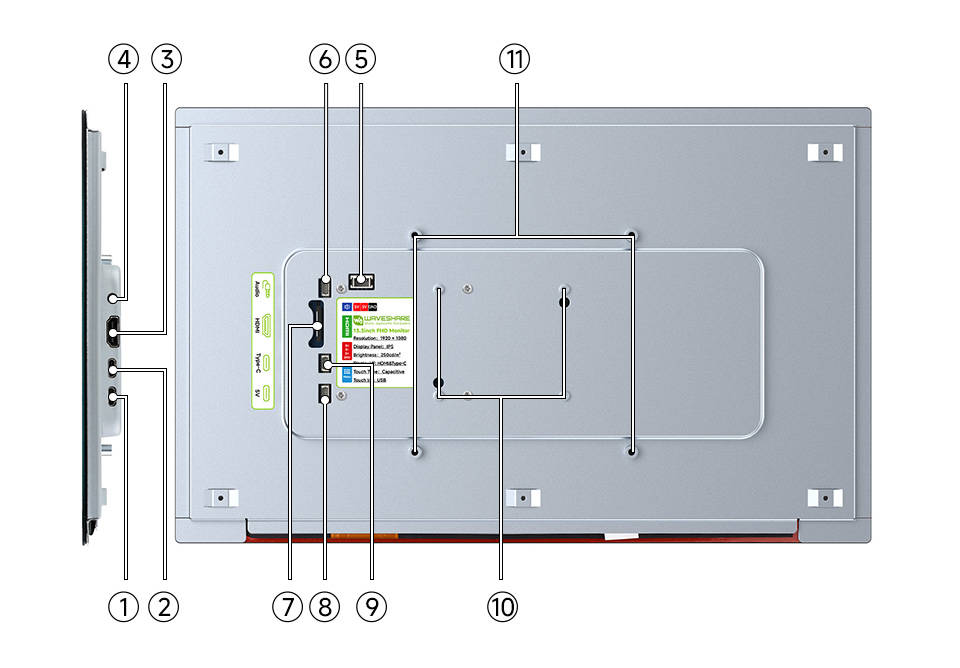

接口简介
使用教程
搭配树莓派使用
硬件连接：

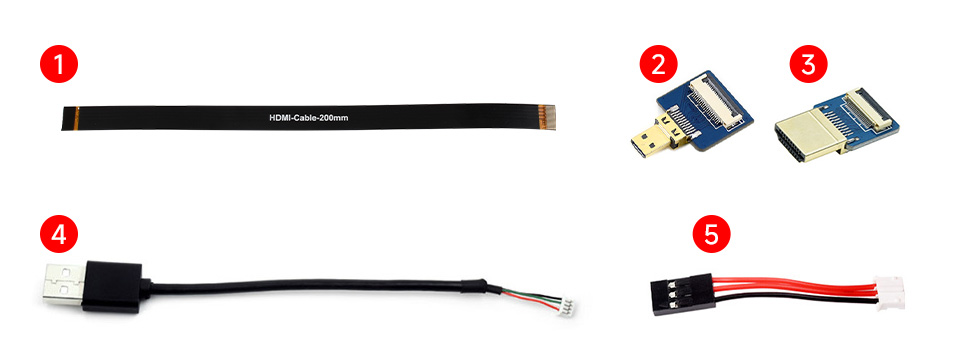

先准备好下图的配件，此处将以树莓派 Raspberry Pi 5 作为连接演示。

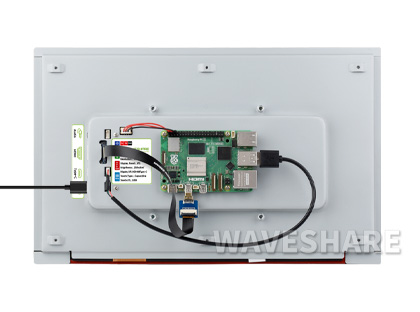

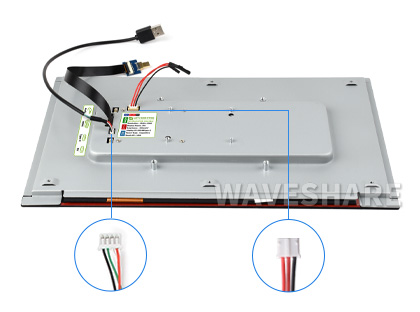

步骤一：将线材①、④、⑤接入到屏幕底板，如下图所示位置。

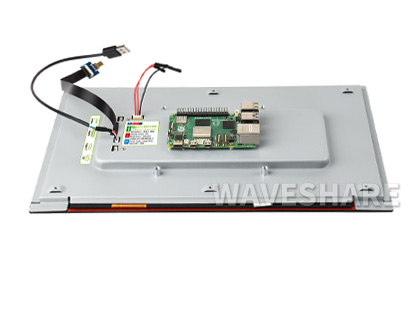

步骤二：将线材①另一端连接到 LCD 转接头(根据树莓派主板型号选择②或③)，然后将转接头插入树莓派的 Micro HDMI 接口。

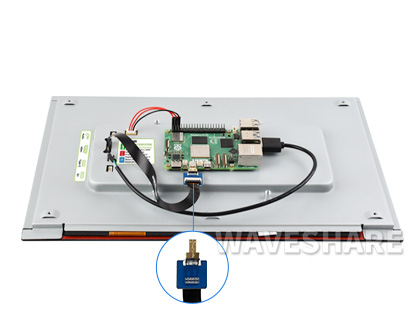

步骤三：将线材④另一端连接到树莓派主板的 USB 接口，线材⑤另一端连接到树莓派的5V 5V GND 排针。
步骤四：检查所有接线无误后，接入5V 3A电源即可使用。
软件设置：
支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。 当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。 如果是系统内自带有KMS驱动自动识别分辨率，则可以跳过此步骤。
1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡
hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 06. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示
Linux软件调光
使用DDC/CI程序，此处以ddcutil工具为例
#安装ddcutil工具:
sudo apt-get install ddcutil -y
#检测支持DDC/CI显示器:
sudo ddcutil detect
#调节显示器亮度，<value>需修改为0-100数值
sudo ddcutil setvcp 10 <value>更多关于ddcutil功能指令介绍，可查看：http://www.ddcutil.com/commands/
搭配PC机使用
支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：
1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。
- 注意：
- 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
- 若USB接口供电不足会导致LCD闪屏，通过外接5V 3A电源适配器到LCD的Power接口后，可恢复正常使用。
Windows软件调光
- 1.下载并安装DDC/CI应用程序，例如开源的Twinkle Tray

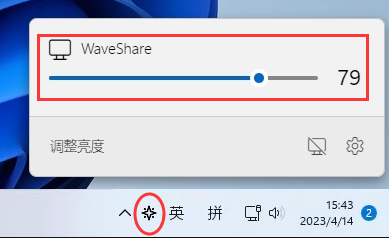

- 2.打开软件调光图标，会识别到Waveshare显示器，通过滑动滚动条进行调节显示器背光亮度。

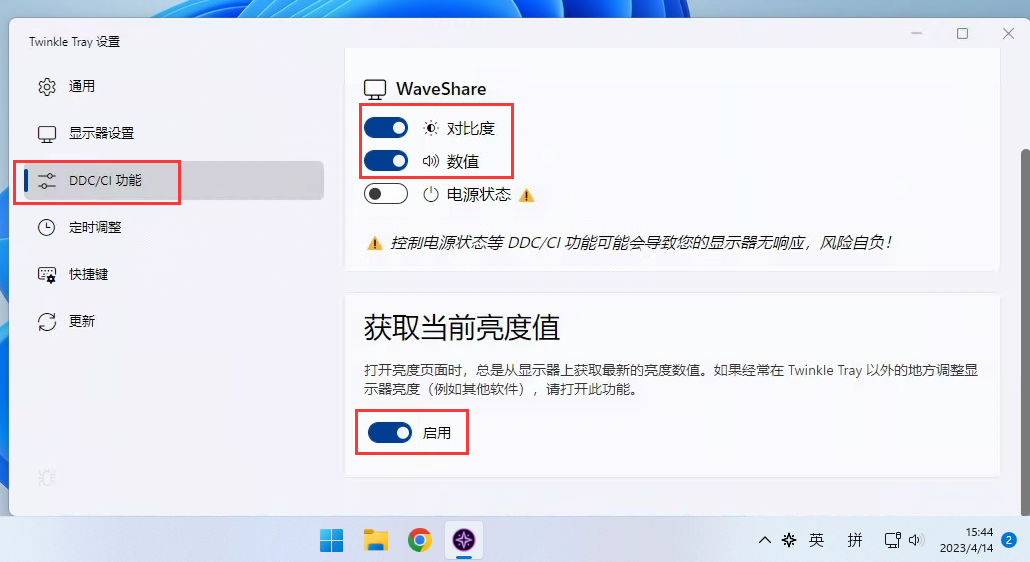

- 3.也可进入DDC/CI应用设置界面，启用对比度调节、音量调节等功能。
Windows指定触控屏

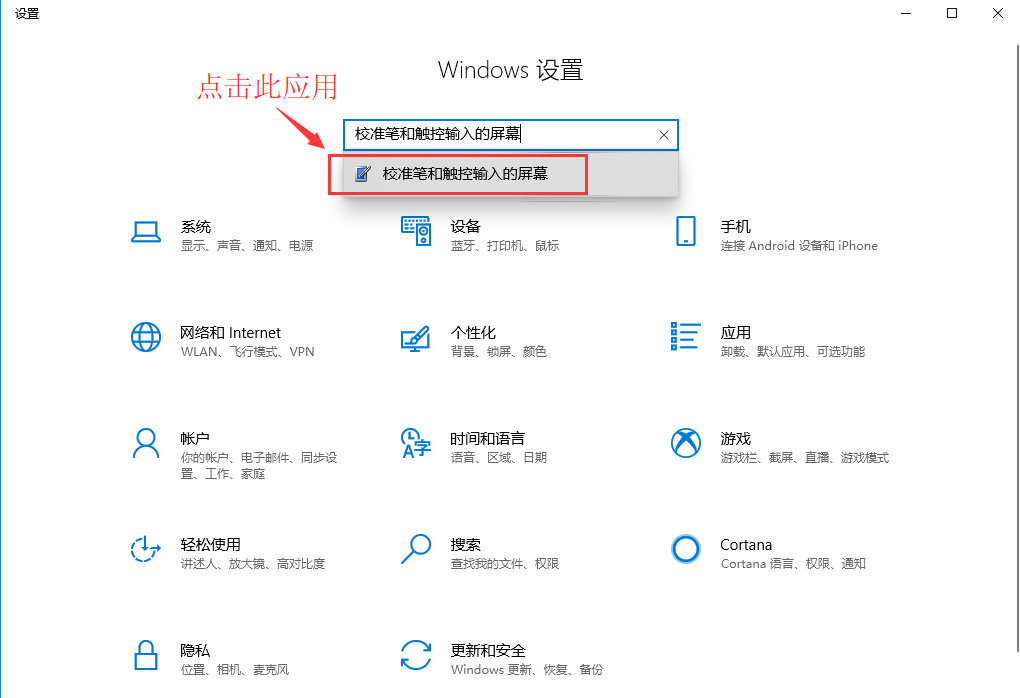

以windows10系统为例： 1. 进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

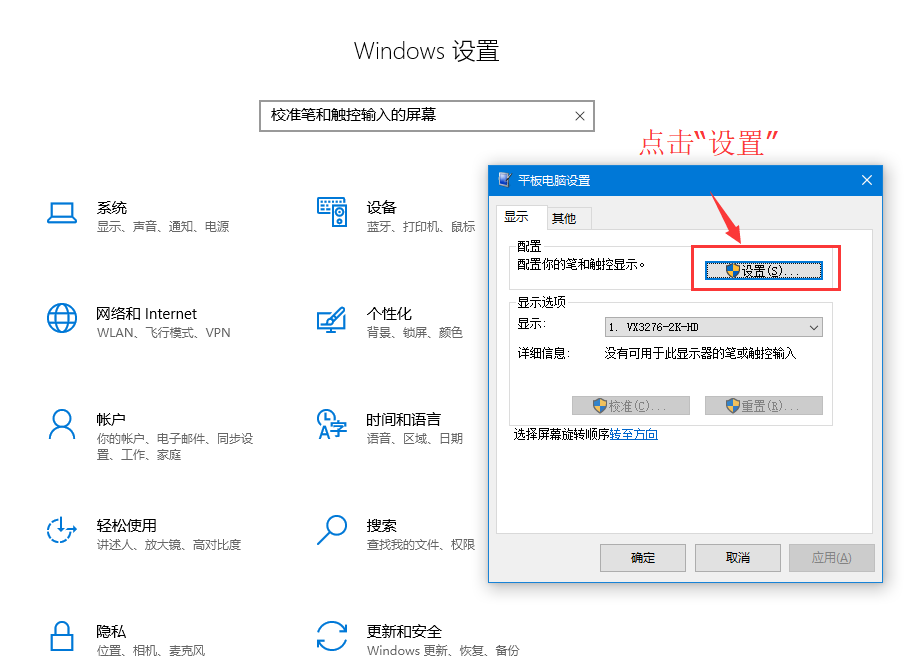

2. 在弹出的“平板电脑设置”界面中，点击“设置”

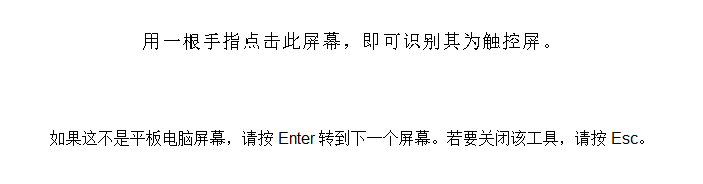

3. 屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。
一线通功能使用

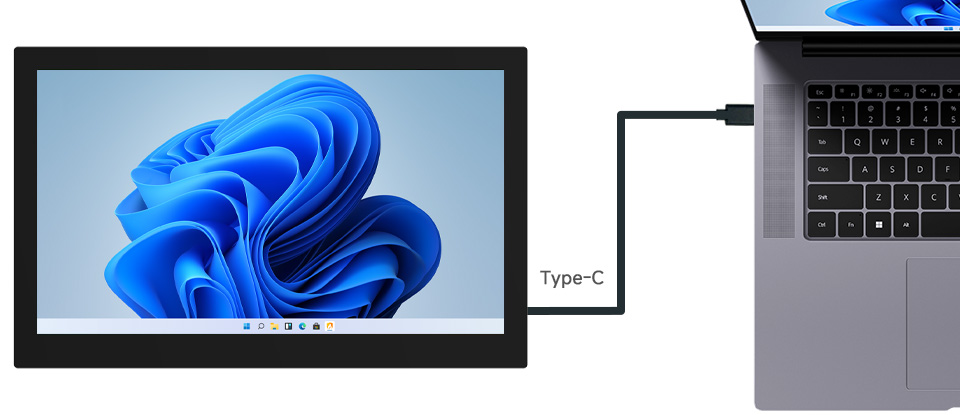

使用配套的双头Type-C线材，将显示器的 DISPLAY&TOUCH 接口连接到主控的全功能Type-C接口上
正常等待几秒后，即可进入显示界面
注：请确保您的主控支持全功能Type-C接口，手机需支持有线投屏功能。
资料
2D图纸
FAQ
问题：13.3inch FHD Monitor 显示屏的音频输出规格是多少？
该屏幕配备两个音频输出接口：分别为板载3.5mm耳机接口和4PIN喇叭输出（8Ω 2W Speaker）。
