产品特性​

• 禁止带电时拔插除音频接口之外的任何设备接口
• 采用 DA7212 专业立体声编解码芯片，通过 I2C 接口控制，I2S 接口传输音频
• 板载标准 3.5mm 耳机接口，可通过外接耳机播放音乐
• 板载 AUX 输入接口，方便扩展连接其他设备
• 板载喇叭接线端子与 PH2.0 双通道喇叭接口，多类型接口兼容更丰富的使用场景
• 板载双麦克风，无需其他设备连接即可实现录音
• 板载自定义功能按键与自定义功能指示灯
• 最高支持采样频率 96KHz
• 最高支持 24-bit 分辨率

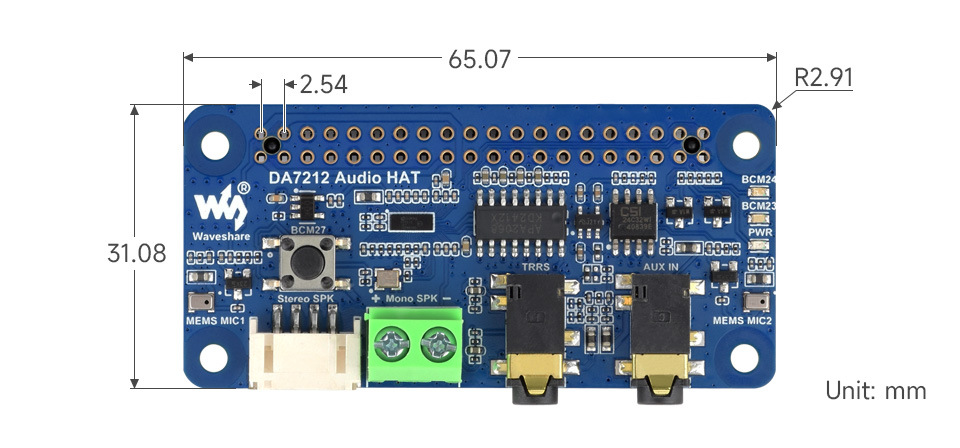

产品尺寸​

↩ 返回原位置

本节介绍在树莓派上如何使用 GPIO 驱动音频功能，为后续项目开发奠定基础。

AUDIO 操作​

查看音频设备​

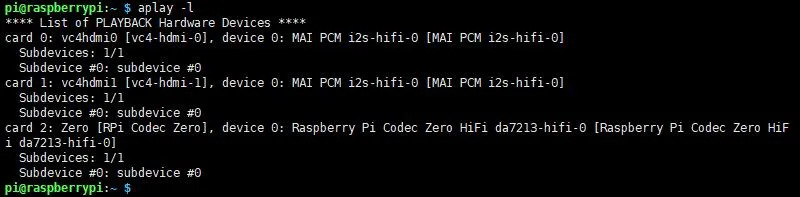

• 查看当前识别到的音频播放设备

  aplay -l



音频播放​

• 播放 test.wav 文件的音频（使用对应的设备，这里识别到的音频设备是第 2 号硬件声卡），请保证当前目录存在 test.wav 文件

  aplay -D plughw:2 test.wav

• 此时喇叭或耳机会播放出对应音频

alsamixer音频配置​

alsamixer图形化配置​

• 打开 alsamixer 音频配置工具

  sudo alsamixer

• 如果声卡没有设置为默认声卡则需要按 F6 选择声卡设备。
• 使用键盘左右选择功能，上下调节对应音量
• 使用快捷指令配置，下载相关配置文件
• 在终端进入下载的文件路径后，选择执行以下某条相关指令，加载某个提供的 .state 快照

  sudo alsactl restore -f ./All-input-output.state            # 启用所有输入输出接口
  sudo alsactl restore -f ./Aux-input.state                   # 启用 3.5mm AUX 接口，禁用其他接口
  sudo alsactl restore -f ./Headphone-input-output.state      # 启用 TRRS 耳机输入输出，禁用其他接口
  sudo alsactl restore -f ./OnBoard-MIC1-input.state          # 启用板载的麦克风 1，禁用其他接口
  sudo alsactl restore -f ./OnBoard-MIC2-input.state          # 启用板载的麦克风 2，禁用其他接口
  sudo alsactl restore -f ./Single-speaker-output.state       # 启用绿端子喇叭接口，禁用其他接口
  sudo alsactl restore -f ./Dual-speaker-output.state         # 启用双声道喇叭接口，禁用其他接口

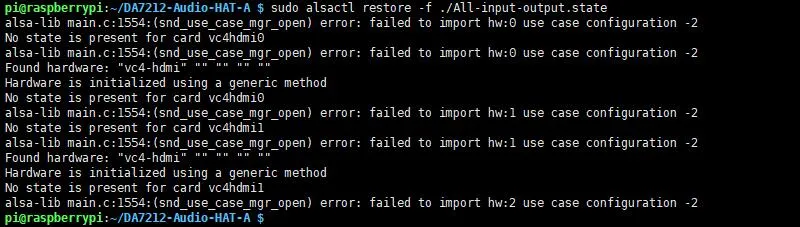

• 执行完以下功能即可使用相应接口，以下错误日志为正常现象
• 打开 alsamixer 音频配置工具，按 F6 选择声卡设备，可查看快照配置的内容

  sudo alsamixer



基于提供的快照快捷合成多接口快照​

• 下载相关配置文件，配置文件中包含合并多个快照的 python 程序，可自行配置需要启用的接口
• 生成同时启用板载麦克风 1 和耳机的 .state 快照

  python3 merge_alsa_states.py -o merged1.state OnBoard-MIC1-input.state Headphone-input-output.state

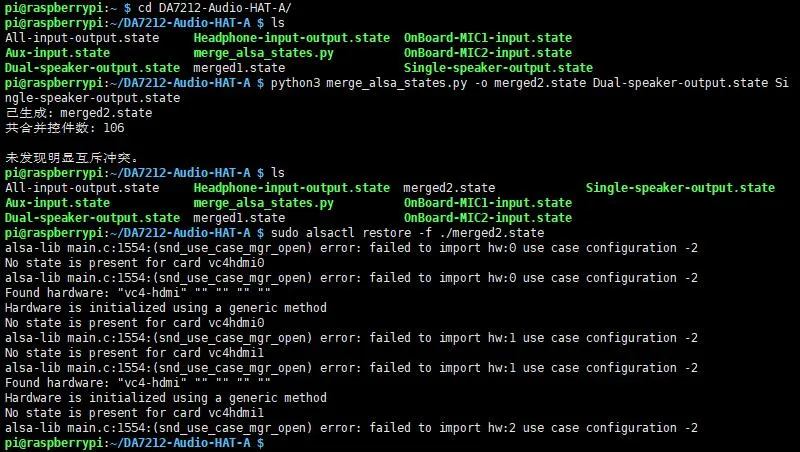

• 生成同时启用单声道喇叭接口（绿端子）和双声道喇叭接口 的 .state 快照

  python3 merge_alsa_states.py -o merged2.state Dual-speaker-output.state Single-speaker-output.state

• 生成同时启用板上所有接口的 .state 快照

  python3 merge_alsa_states.py -o merged.state  Aux-input.state Headphone-input-output.state OnBoard-MIC1-input.state OnBoard-MIC2-input.state Dual-speaker-output.state Single-speaker-output.state

• 指令分析

  python3 merge_alsa_states.py -o merged1.state OnBoard-MIC1-input.state  Headphone-input-output.state
  -o 后面为合成的快照名称，名称自定义，后缀为 `.state` 即可
  在自定义合成的快照名称后面跟随上需要合并的快照，不局限于2个，可以是多个，不过需要保证当前文件夹下存在此快照



播放mp3​

• aplay 只支持 wav 的音乐，实际上 MP3 格式的音乐会更加多，安装 mpg123 播放工具

  sudo apt-get install mpg123

• 播放 music.mp3 文件的音频，请保证当前目录存在 music.mp3 文件

  sudo mpg123 music.mp3


图形化配置​

• 安装图形化音频控制工具 smplayer

  sudo apt-get install smplayer

• 在界面中右键选择 IOaudIODAC 为默认
