MAX9296-GMSL-DESER-MODULE 使用教程

产品说明

这是一个 GMSL 相机扩展板，支持同时接入两路 GMSL 摄像头到树莓派 5、Jetson Orin Nano/NX 主板。可以通过软件配置同时兼容 GMSL1 与 GMSL2 协议接口。采用 MAX9296A 芯片，专为需要高带宽、低延迟视频传输的应用而设计。该扩展板适用于自动驾驶、机器视觉、智能安防等领域。
GMSL（Gigabit Multimedia Serial Link）是一种高速串行传输技术，专为传输高带宽的多媒体数据而设计，具备长距离传输，低延迟，高抗干扰性，布线简单等优点。GMSL 技术主要用于汽车电子和工业应用，能够通过单根电缆传输高清晰度的视频、音频和数据信号。通过使用同轴电缆或双绞线，GMSL 可以实现长距离的信号传输。

产品规格

解串器	MAXIM(ADI) MAX9296A
支持主控	树莓派 5、Jetson Orin NX/Nano 开发套件
支持串行器型号	MAX9295, MAX96717, MAX96705 等
GMSL输入	2 路 GMSL2 (兼容 GMSL1) 相机
输入接口	2 × MATE_AX FAKRA Z 连接器
输出接口	22Pin CSI 接口
支持GMSL相机型号	ISX031 等
供电	5V 输入

硬件规格

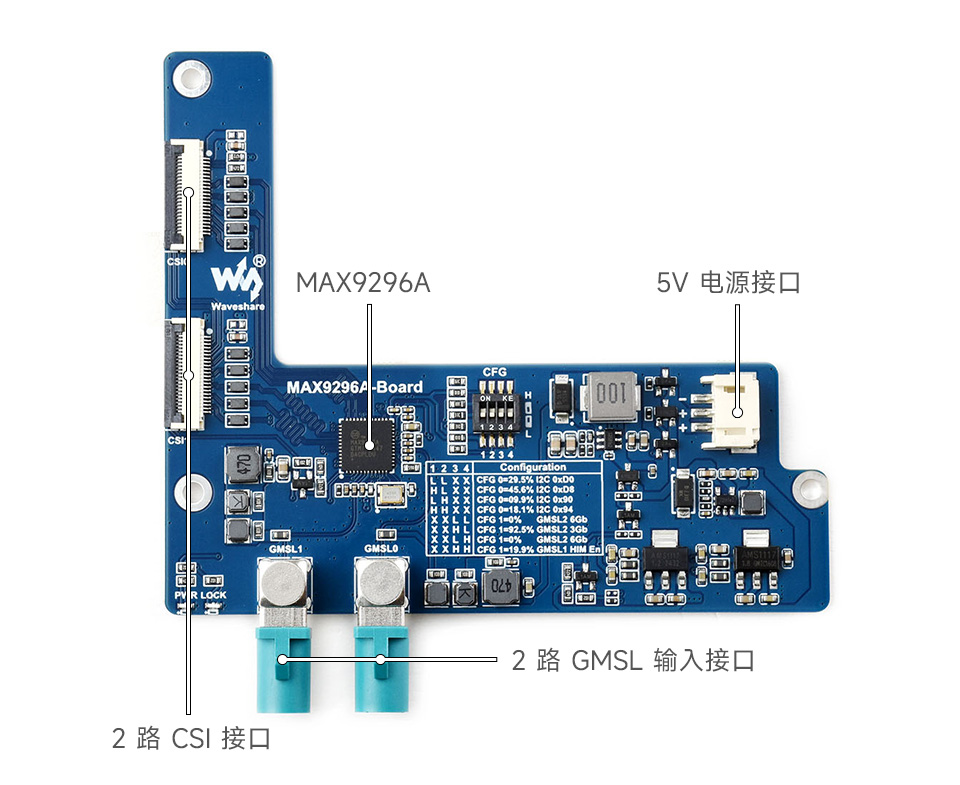

接口

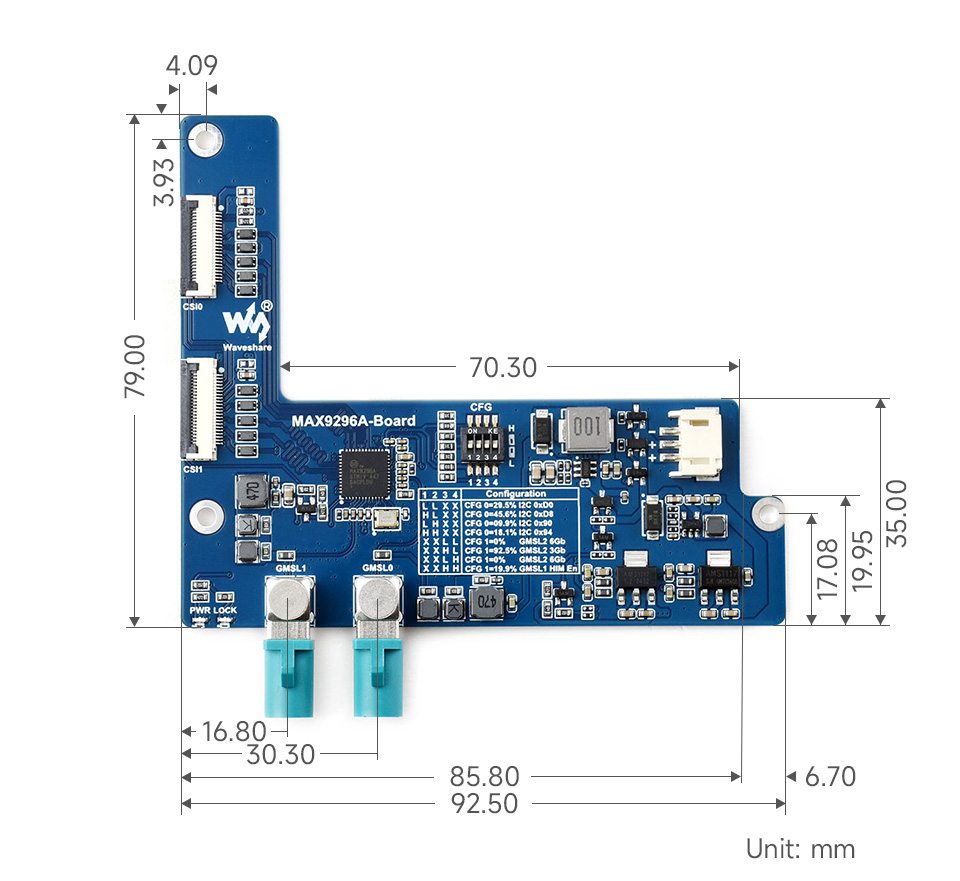

尺寸

使用说明 [ Jetson Orin Nano/NX ]

备注：目前提供的驱动仅支持 Jetpack5.1.2 （R34.5.1）版本镜像，支持 Jetson Orin Nano/NX，其他的摄像头型号或者需求，请联系技术支持了解

支持sensor型号

ISX031C-GMSL-Camera-H100

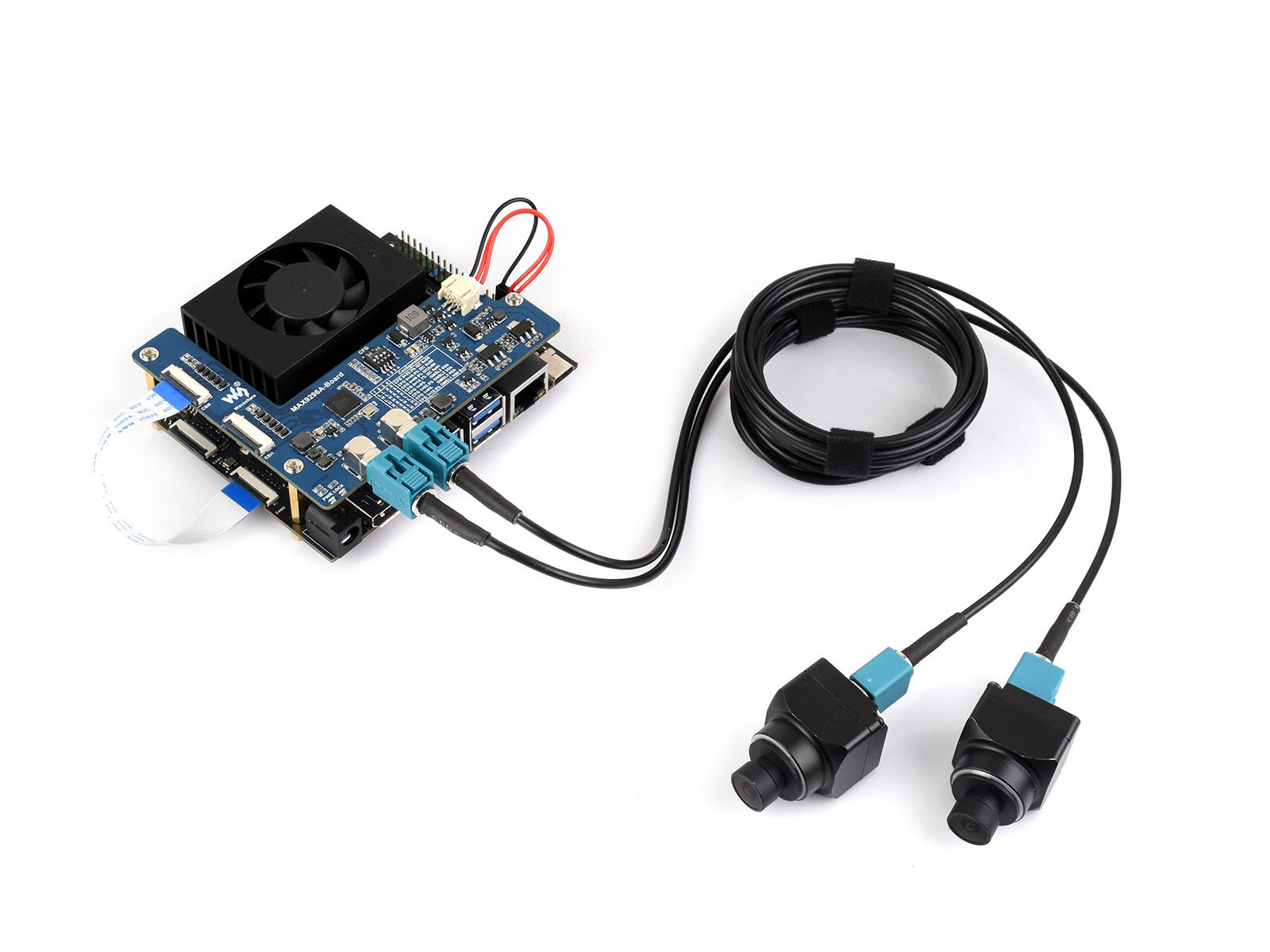

硬件连接

将解串板的 CSI0 接口用配送的排线连接到 Jetson Orin 主板的 Cam0 接口。
- NVIDIA Jetson® Orin™ Nano 套件的 CAM0 和 CAM1 的 CSI 定义顺序不同，目前主板只能接入 CAM0 接口 (具体可以查看相关 Pin 定义以及 Jetson® Orin™ 套件原理图的 CAM0/1 接口定义顺序)
- 22Pin FPC 无精确的阻抗控制，当使用高分辨率的相机时 CSI 速率较高，建议采用比较短的 FPC 线 (实测验证 8M 相机 2路同时接入时只能采用 5cm 长度的线材，1路接入可以采用 10/15cm 的线材)

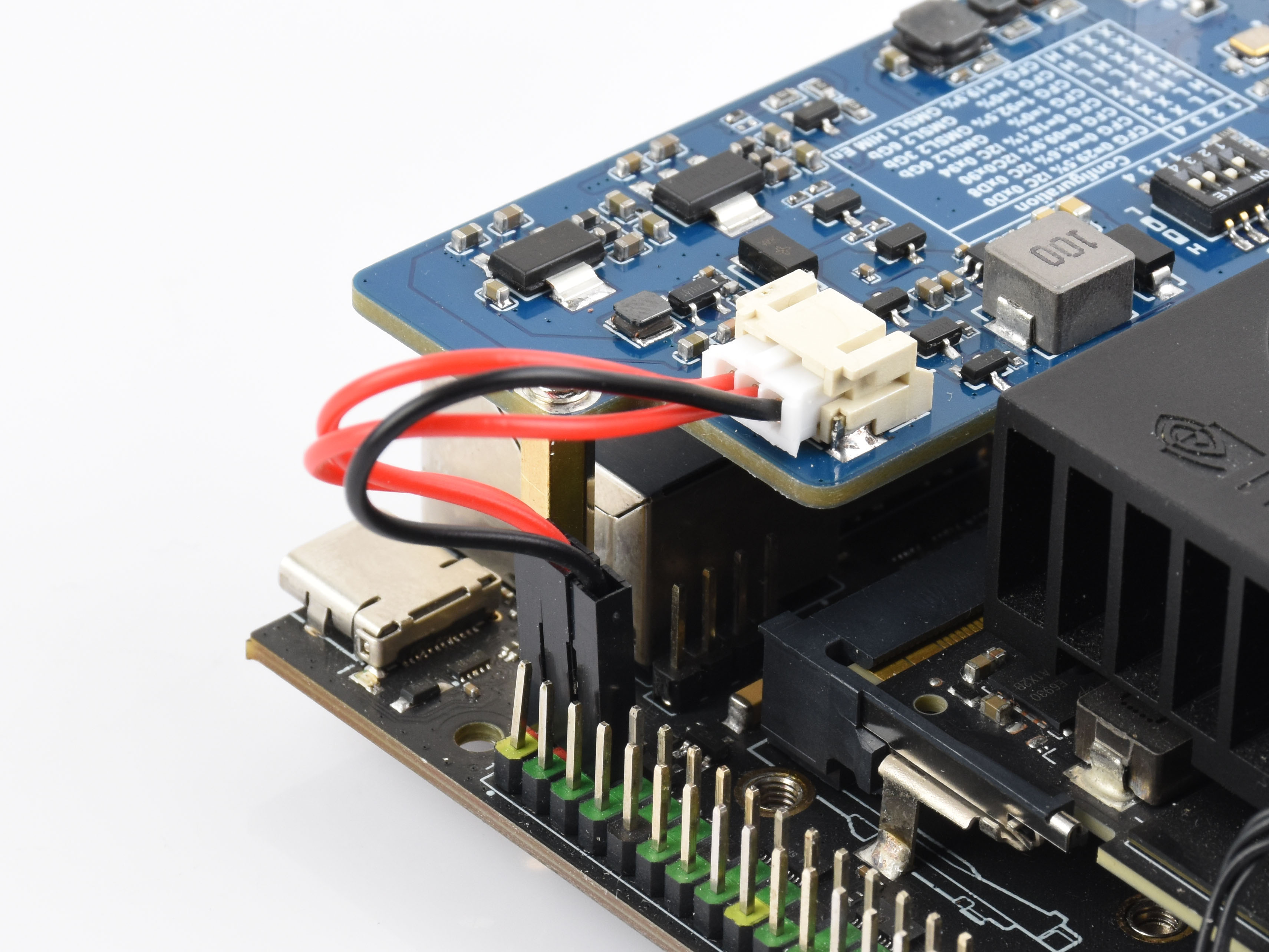

将电源线分别接入到解串板的电源接口和 Jetson Orin 主板 40PIN 中的 5V、GND 排针上。
将 GMSL 相机接入解码板的相机接口。

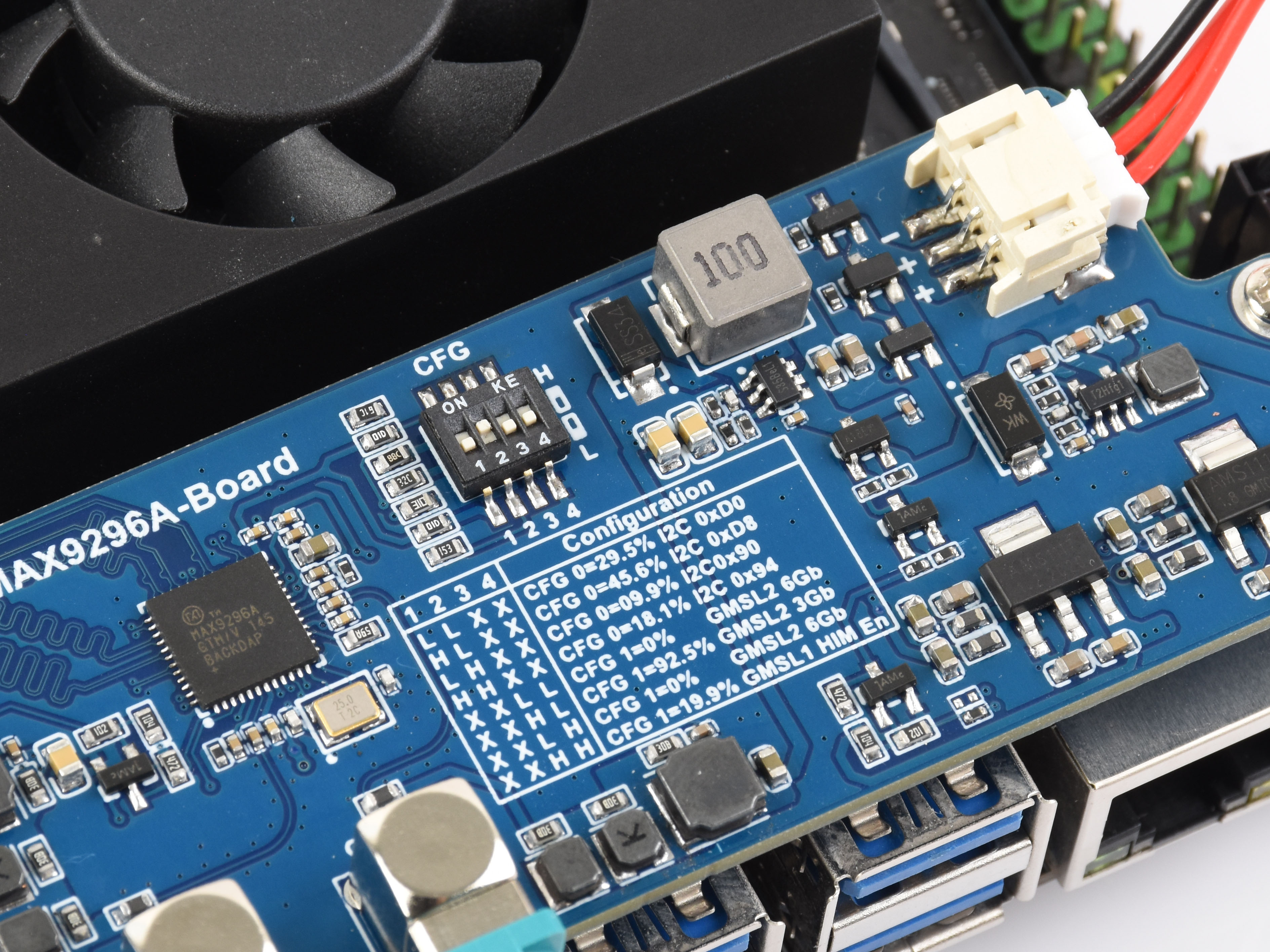

解串板拨码开关拨到 0100。

软件配置

Jetson Orin 主板需要烧录相应支持的 Jetson 系统，具体烧录步骤可以参考相关主板的产品资料
- 可以用指令查看当前的系统版本
```
 cat /etc/nv_tegra_release
```
例如这里查询到的镜像版本是 R35.4.1
上电主板后，打开 Terminal 终端，下载驱动并解压出驱动包

wget https://files.waveshare.com/wiki/MAX9296-GMSL-Camera-Board/MAX9296-GMSL-Camera-Board-Driver.zip
unzip MAX9296-GMSL-Camera-Board-Driver.zip

用cd指令进入驱动包目录，并查看文件。
- 根据使用的相机型号进入对应目录，这里我们以 ISX031 为例

cd MAX9296-GMSL-Camera-Board-Driver
ls
cd ONXA_SY.ISX031Fx2_L4TR35.4.1
cd kernel

在内核文件中，dtb 文件夹包含了支持多个主板型号的设备树文件，这里我们需要用到符合当前主板型号的设备树文件

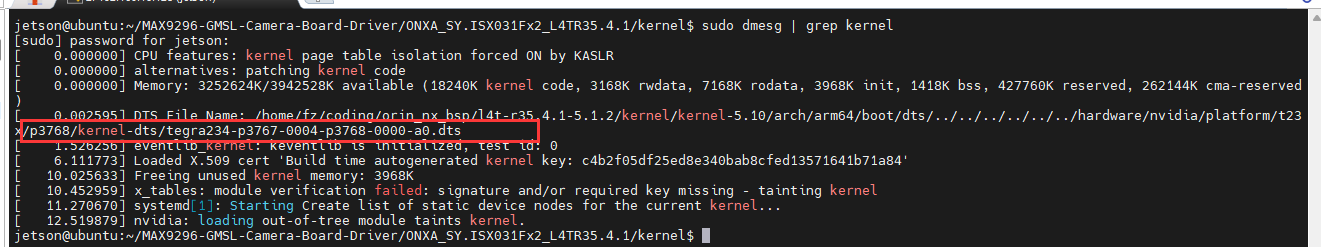

- 可以先用先用下方指令查看当前主板使用的设备树
```
sudo dmesg | grep kernel
```
- 比如，这里查询到的设备树文件是 tegra234-p3767-0004-p3768-0000-a0
将驱动中相同型号的 dtb 文件和 Image 文件复制到主板的 /boot 目录下

sudo cp dtb/tegra234-p3767-0004-p3768-0000-a0.dtb /boot
sudo cp Image /boot

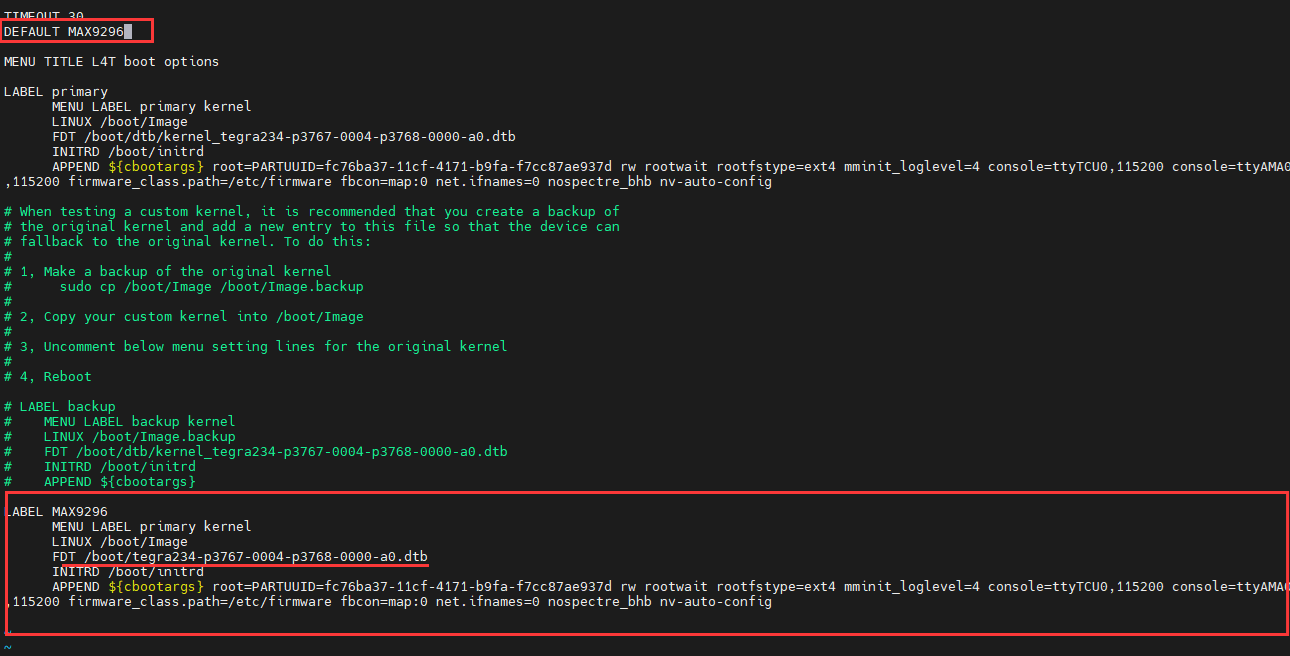

复制好文件后，修改 extlinux.conf 中启动的设备树文件
- 复制并添加多一个启动标签，将其中 FDT 的文件路径改成复制进去的文件目录，并将默认的启动标签改为新添加的
注意：这里修改需要特别注意检查无误后再保存重启系统，否则容易导致系统无法正常启动
```
sudo vi /boot/extlinux/extlinux.conf
```
- vi 编辑器中，按 i 进入编辑模式，按 esc 退出编辑模式。退出编辑模式后，可以输入 :wq! 保存文件并退出。
保存好文件后，重启系统

快速测试

检查摄像头是否有被正常识别

sudo dmesg | grep connected

如果有返回相关 /dev/video2 is connected 信息，表示摄像头有被正常识别
可以用以下指令对摄像头做预览测试。
- 预览测试需要连接 HDMI 或者 DP 屏幕，请确保屏幕已经正常连接并显示
- 注意将 video 设备号改成上一个步骤检测提示的设备号。
- 注意根据摄像头的支持分辨率修改指令测试

gst-launch-1.0 v4l2src device=/dev/video2 ! "video/x-raw, format=(string)UYVY, width=(int)1920, height=(int)1536" ! fpsdisplaysink video-sink=xvimagesink sync=false

产品资料

驱动文件

使用说明 [ 树莓派 5 ]

支持sensor型号

ISX031C-GMSL-Camera-H100

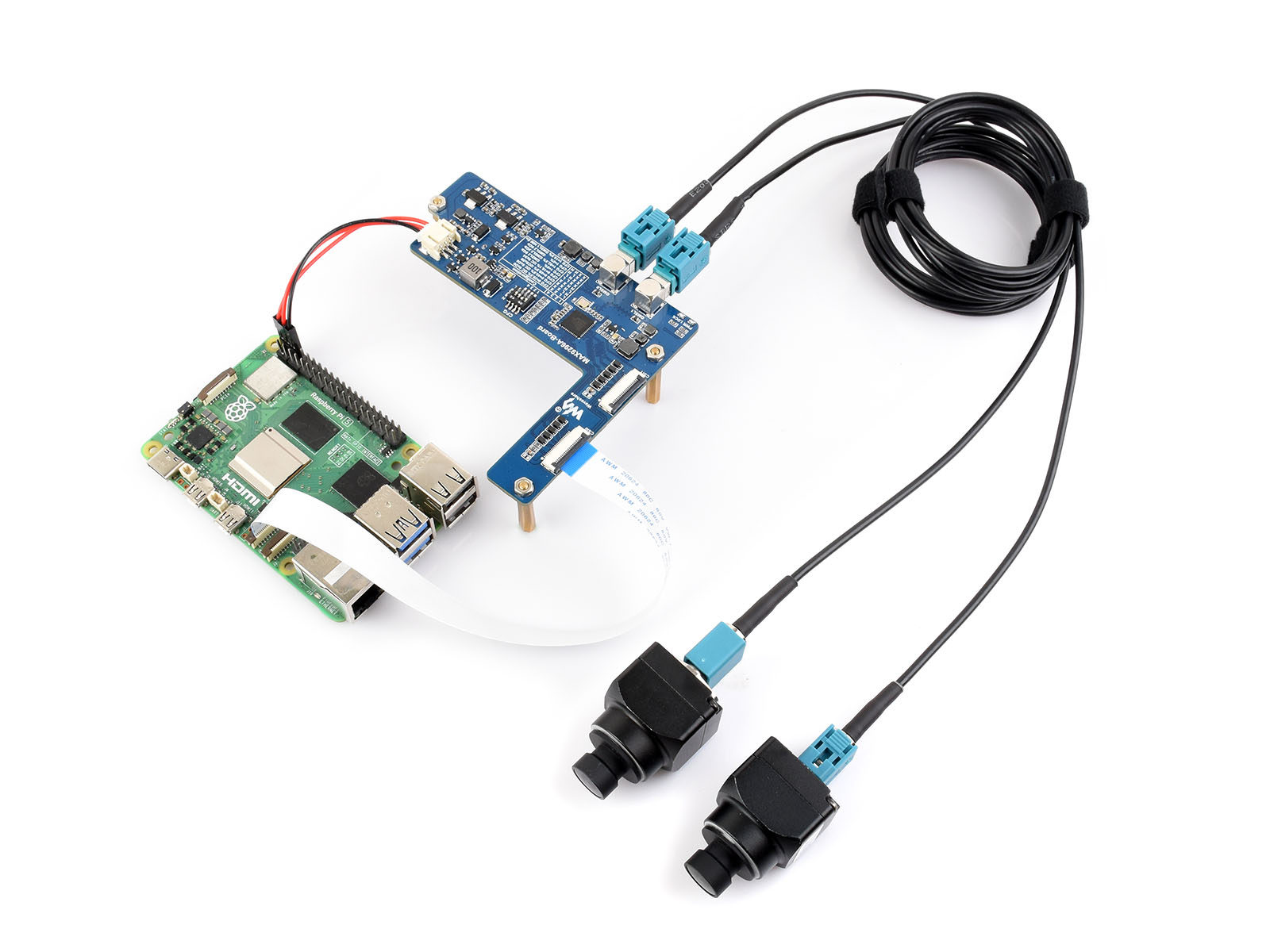

硬件连接

将解串板的 CSI0 接口用配送的排线连接到树莓派 5 的 CAM1 或 CAM0 接口。
将电源线分别接入到解串板的电源接口和树莓派 40PIN 中的 5V、GND 排针上。
将 GMSL 相机接入解码板的相机接口。
解串板拨码开关拨到 0100。

软件配置

测试使用的官方镜像：

2025-05-13-raspios-bookworm-arm64.img.xz

安装 GStreamer 工具：

sudo apt update
sudo apt install gstreamer1.0-tools

打开 Terminal 终端，下载驱动并解压出驱动包：

wget https://files.waveshare.com/wiki/MAX9296-GMSL-DESER-MODULE/ws-rpi5-gmsl.zip
unzip ws-rpi5-gmsl.zip

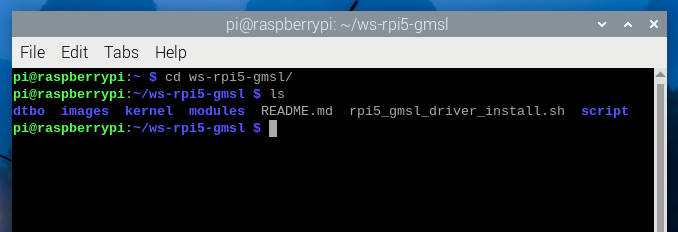

 cd ws-rpi5-gmsl/

为安装脚本添加可执行权限并执行：

chmod a+x rpi5_gmsl_driver_install.sh
./rpi5_gmsl_driver_install.sh

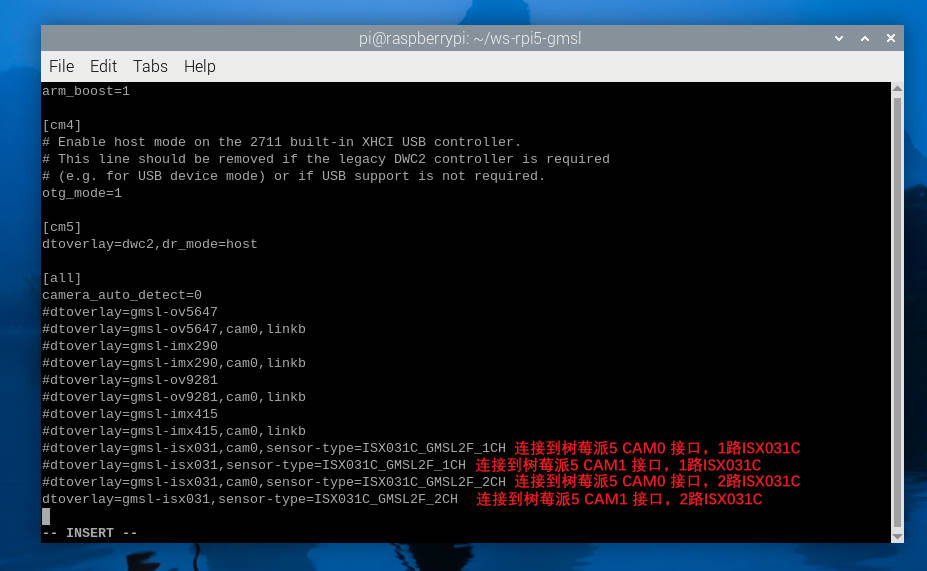

配置 config.txt 文件：

- 编辑文件，添加 dtoverlay
```
sudo vi /boot/firmware/config.txt
```
- 连接 1 路 ISX031C (无论是链路 A 还是链路 B，自动检测):
```
dtoverlay=gmsl-isx031,sensor-type=ISX031C_GMSL2F_1CH
```
- 连接 2 路 ISX031C:
```
dtoverlay=gmsl-isx031,sensor-type=ISX031C_GMSL2F_2CH
```
- 如果使用 CAM0 接口，添加 cam0 参数：

dtoverlay=gmsl-isx031,sensor-type=ISX031C_GMSL2F_1CH,cam0
dtoverlay=gmsl-isx031,sensor-type=ISX031C_GMSL2F_2CH,cam0

重启系统

快速测试

可以用以下指令对摄像头做预览测试
- 连接到树莓派 CAM1， 2 路 ISX031C:
```
ws_camera_preview.sh csi1 2ch
```
- 连接到树莓派 CAM1， 1 路 ISX031C:
```
ws_camera_preview.sh csi1 1ch
```
- 连接到树莓派 CAM0， 2 路 ISX031C:
```
ws_camera_preview.sh csi0 2ch
```
- 连接到树莓派 CAM0， 1 路 ISX031C:
```
ws_camera_preview.sh csi0 1ch
```
