说明

产品介绍

PCIe 转 2 路 SATA 扩展卡，支持PCIe Gen3 x1 ,单路最大速度为6Gbps

特点

支持单通道 PCI Express
支持 L0s / L1 省电状态
支持全速命令队列（NCQ）和 AHCI SPEC 1.2
两个 SATA3.0 (6Gbps) 端口
支持 SATA 部分 / 休眠电源管理状态
支持 5V 和 12V SATA 硬盘（2.5英寸和3.5英寸硬盘），不支持 M.2 接口

注意事项

1：模块在使用时，如若SATA硬盘无需12V供电，则无需额外供电
2：模块在使用最新的树莓派OS是不需要驱动的，如果不是最新的树莓派OS或者其他系统，很大可能是需要添加驱动的
3：此模块是 PCIe Gen 3 × 1 扩展，单路SATA支持6Gbps，但树莓派 5 是 PCIe Gen 2极限速度是 5Gbps
4：模块是12V 供电，在没办法提供12V供电的时候，也是可以使用5V供电。

使用说明

连接和驱动

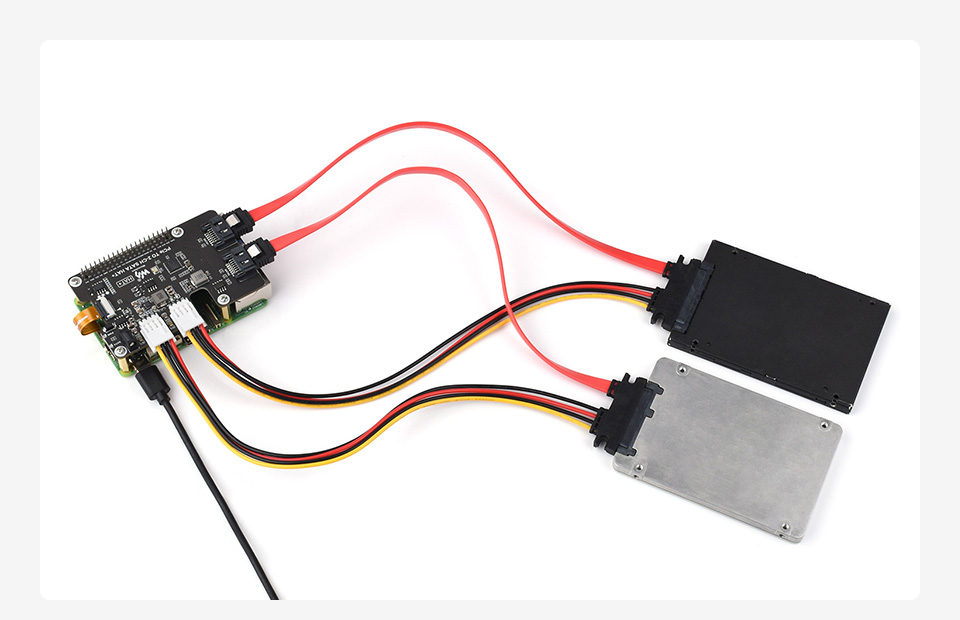

连接如图所示：

模块在使用最新的树莓派OS是不需要驱动的，如果不是最新的树莓派OS或者其他系统，很大可能是需要添加驱动的
旧版本的树莓派OS执行 sudo apt upgrade -y 即可，更多PCIE测试可以点这里

使用

接入SATA硬盘之后，可以可以通过板载的LED灯来确定连接是否正常
上电时，PWR灯亮起
等待开启开机完成，进入系统

磁盘检查命令：

#以下所有指令全部只在树莓派OS上面测试
#检查磁盘状态
lsblk
#磁盘分区可以使用fdisk工具
#格式可以使用mkfs.xxxx工具
#挂载
sudo mount
#卸载
sudo umount

测试工具dd

#进入挂载目录在执行如下
#释放内存
sudo sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"
#写
dd if=/dev/zero of=./test_write count=2000 bs=1024k
#读
dd if=./test_write of=/dev/null count=2000 bs=1024k

资料

测试软件

DiskMark
