PCIe-TO-Gigabit-ETH-Board-C 使用教程

产品介绍

专为 Raspberry Pi 5 设计的PCIe 转千兆网口转接板，支持Raspberry Pi OS免驱动 .侧边安装方案带亚克力透明支撑底板

特点

注意排线方向，连接如图所示：

默认使用PCIE接口供电即可不需要额外供电

1：启用PCIE接口

PI5B默认没有启用PCIE接口，在/boot/firmware/config.txt 中添加：
dtparam=pciex1

2：PCIE默认是gen2，如果需要启用PCIE gen3, 则在/boot/firmware/config.txt 中添加：

dtparam=pciex1_gen=3
#注意模块只支持gen2,设置PI5设置Gen3和Gen2都不会有什么区别，速度也不会提升

3:修改之后重启PI5，就可以识别到设备了，

如下图，识别到RTL8111就是我们的设备，另外一个PI5的是RPI芯片

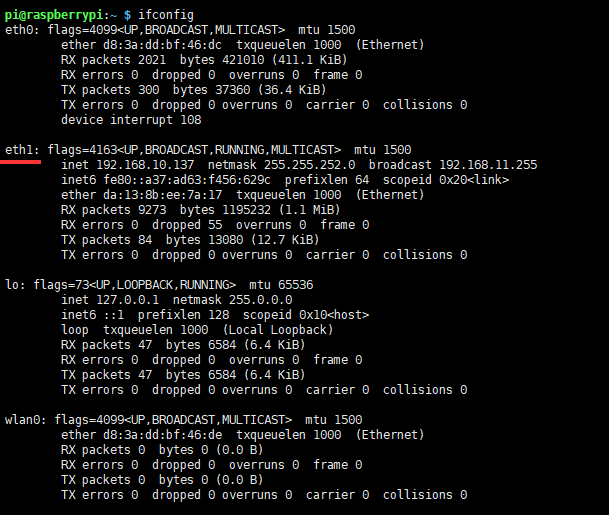

4:执行ifconfig可以到网卡已经识别到

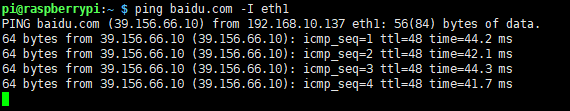

5:使用ping命令测试

ping baidu.com -I eth1
#-I 指定网口

不使用树莓派OS，使用其他树莓派支持的系统，可能会出现可以识别到PCIE，但不会出现对应网卡问题

需要重新编译内核

Device Drivers
 > Network device support
   > Ethernet driver support
     > Realtek devices
       > Realtek 8169/8168/8101/8125 ethernet support

也可以直接下载驱动安装（失败概率高，不推荐）
