产品特性​

• 禁止带电时拔插除 2PIN USB 接口之外的任何设备接口
• 板载 M.2 E KEY 接口，各种 NGFF (M.2 E KEY) 无线网卡

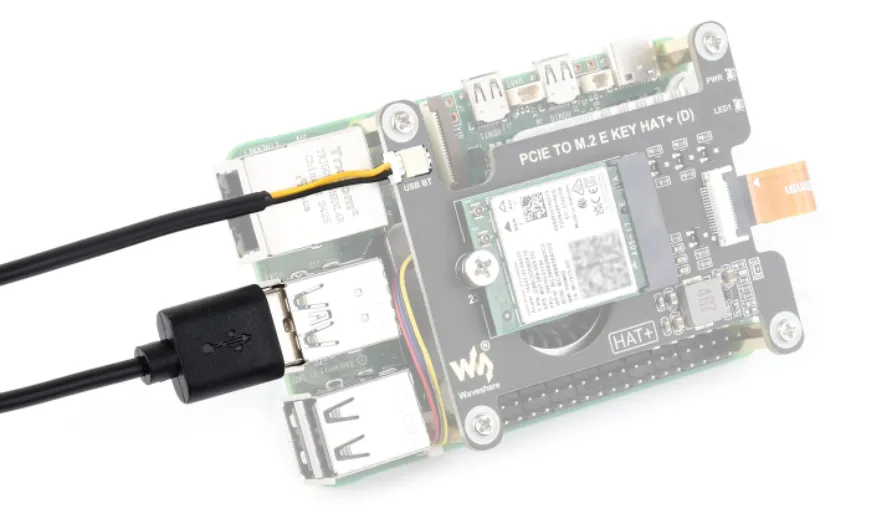

• 支持 USB 蓝牙连接

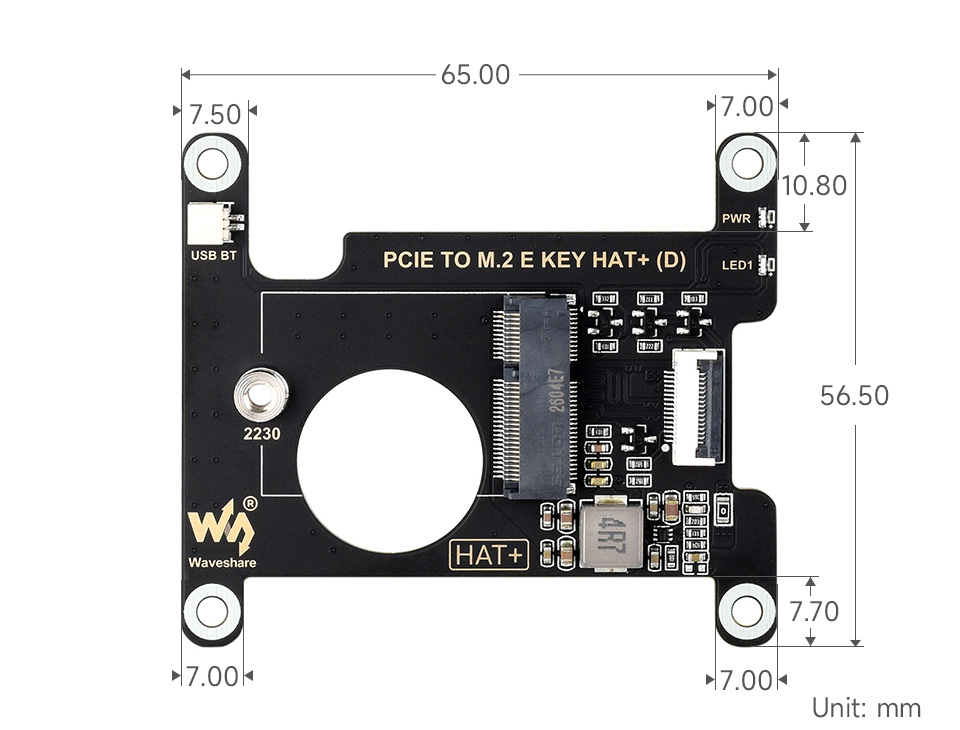

产品尺寸​

本节介绍在树莓派上如何使用 无线网卡 功能，为后续项目开发奠定基础。

注意：在使用此功能前需先启用 PCIe 接口

启用 PCIe 接口​

• 启用 PCIe gen3 接口（PCIe gen2 默认为启用状态）

  • 进入 config.txt 文件

    sudo nano /boot/firmware/config.txt


  • PCIE 默认是 gen2，如果需要启用 PCIE gen3, 则在 config.txt 中添加

    dtparam=pciex1_gen=3


  • 修改之后重启树莓派，就可以识别到设备了

    sudo reboot


  • 重启后查看 PCIe 识别情况（不同的模组输出的结果不同）

    lspci


无线网卡操作​

• 若没有启用 PCIe 接口的话，先启用 PCIe 接口

• 各类模块使用：RTL8822CE | AX200 | AX210 | BE200

在开始装配之前，请检查配件清单以确保所有物品齐全。

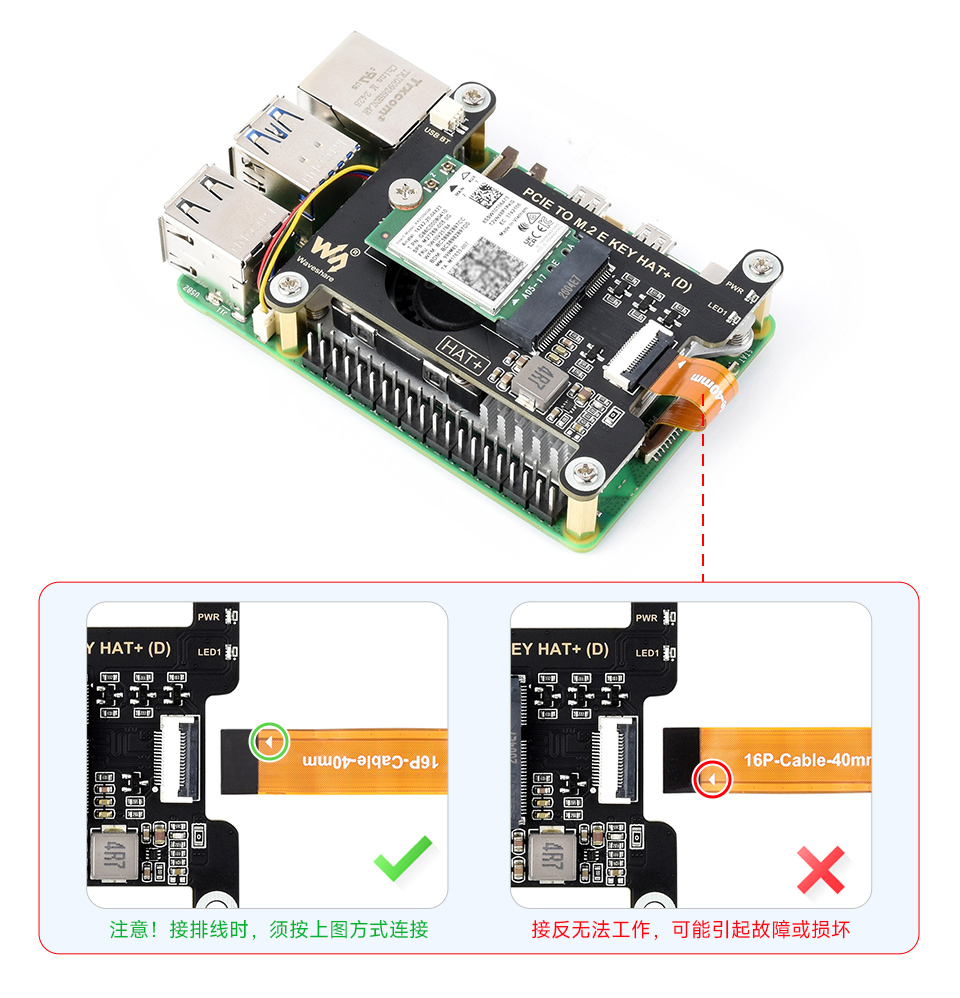

外壳装配​

1. 硬件资料​

• 开发板设计文件
  • 原理图
• 尺寸图纸
  • 若下载下来的文件名带引号，请删除文件名中的引号再进行解压操作
  • 2D 图纸
  • 3D 图纸
