PCIe-TO-MiniPCIe-HAT+ 使用教程

说明

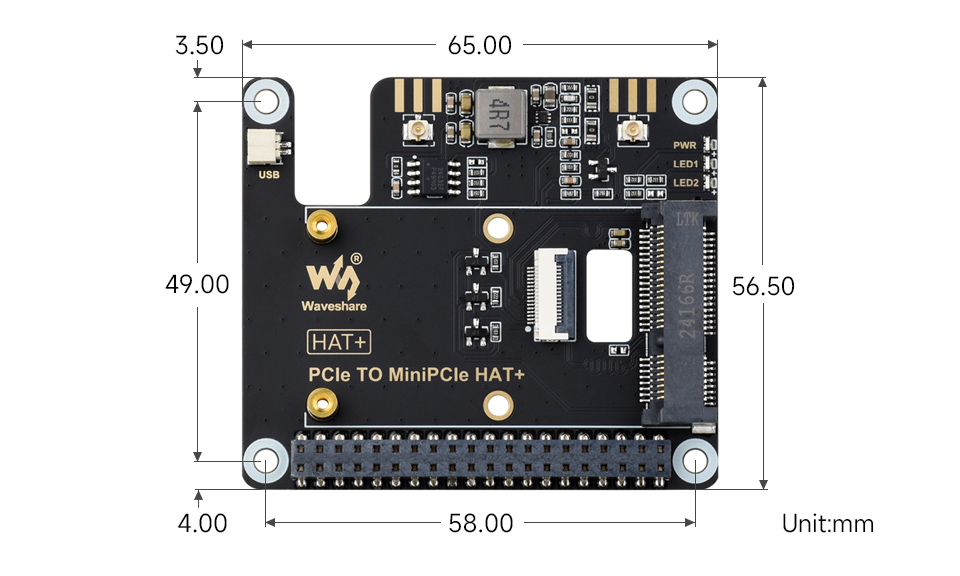

专为 Raspberry Pi 5 设计的 MiniPCIe 转接板，支持各种 MiniPCIe 接口的无线网卡或者 AI 模块，支持 Gen2 和 Gen3 模式

注意：板载不带任何WIFI或者AI模块，需要额外购买。

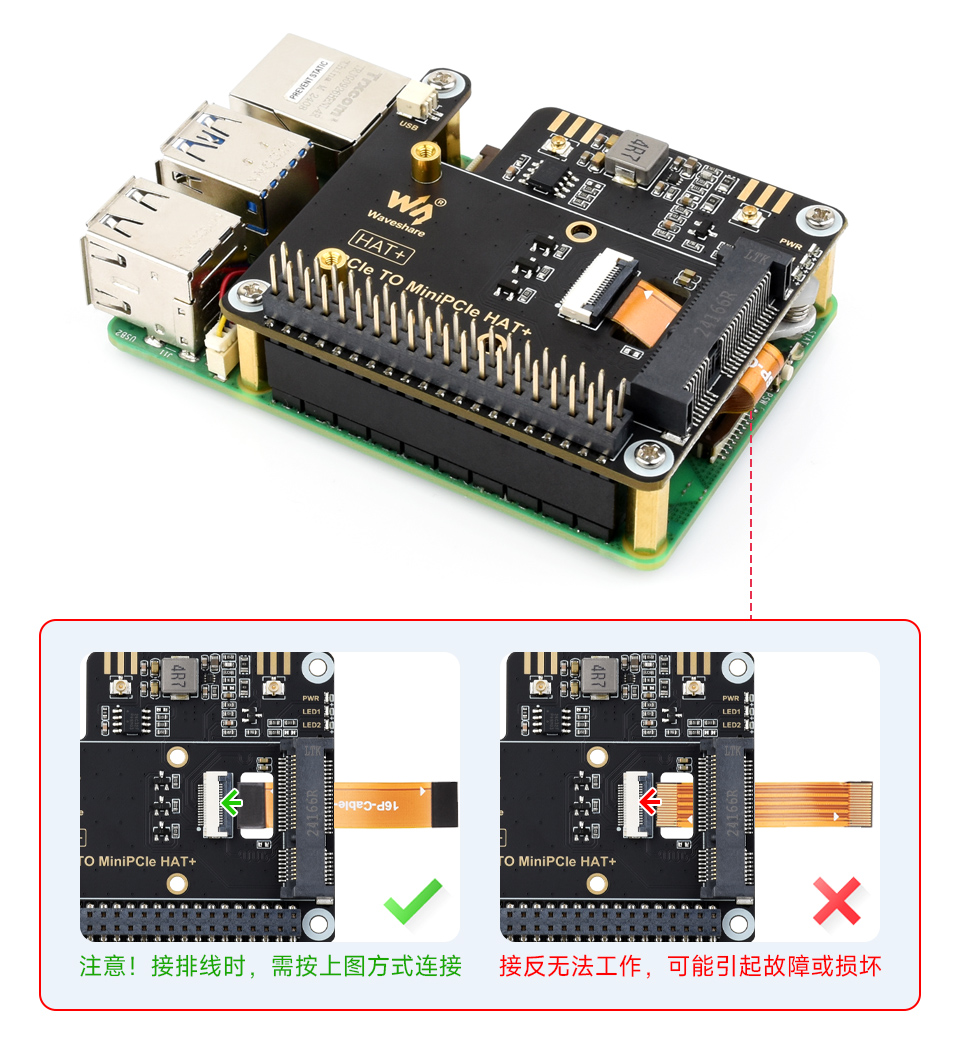

注意排线方向，连接如图所示：

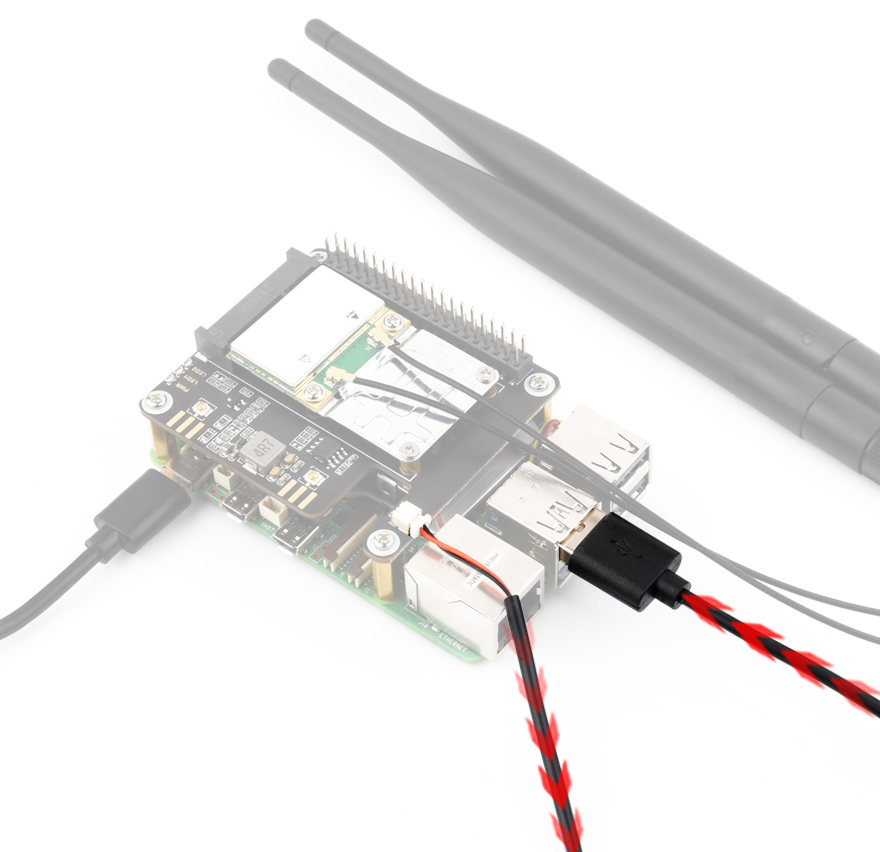

蓝牙连接：

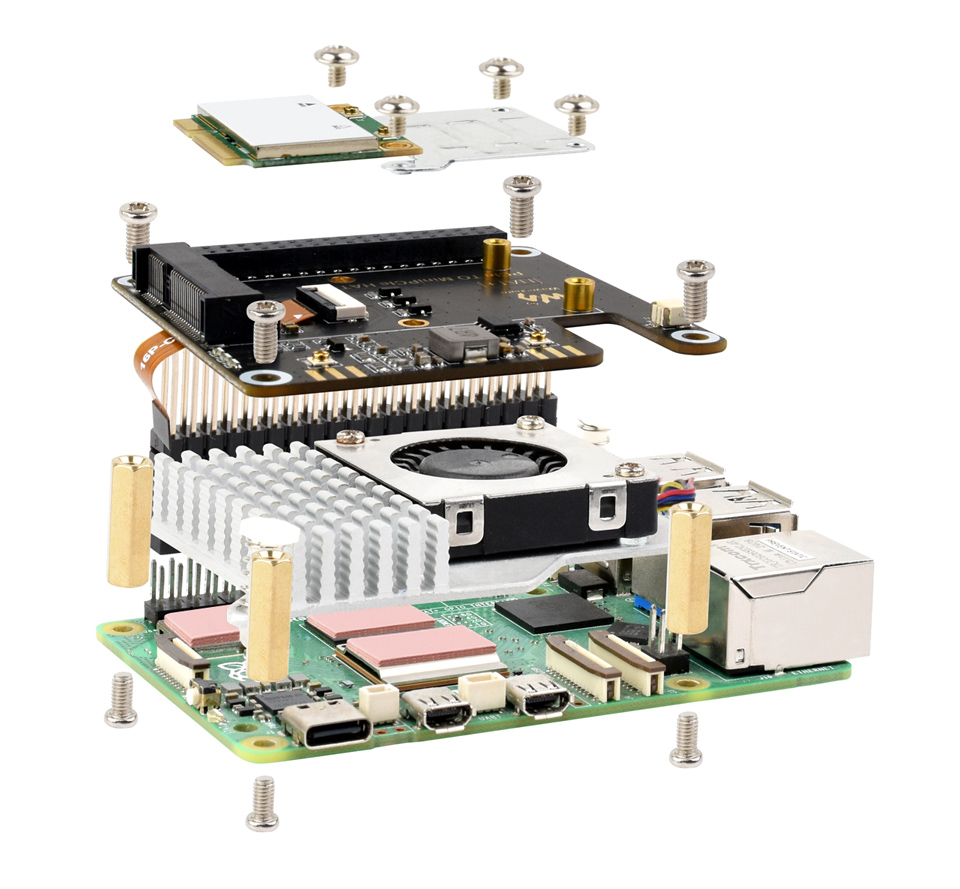

组转：

1：启用PCIE接口（最新的系统不需要添加这个，连接排线接口）

在/boot/firmware/config.txt 中添加：
dtparam=pciex1

2：PCIE默认是gen2，如果需要启用PCIE gen3, 则在/boot/firmware/config.txt 中添加：

dtparam=pciex1_gen=3

3:修改之后重启PI5，就可以识别到设备了，

不同的模组输出的结果不同

目前测试兼容以下网卡，不同的网卡驱动方法不一样，请参考对应的WIKI教程：
