产品介绍

专为 Raspberry Pi 5 设计的PCIe 转 M.2 多功能转接板，将 Micro HDMI 转成 HDMI 母口，连接更加方便，兼容 2230 / 2242 尺寸的 M.2 硬盘，支持 Gen2 和 Gen3 模式，支持从 SSD 启动 PI5，

特点

• 支持 NVMe 协议 M.2 接口硬盘协议，高速读写，工作效率高
• PCI-E×1 Gen2 或 Gen3 模式
• 仅支持PI5
• 兼容 2230 / 2242 尺寸的 M.2 硬盘
• 板载工作指示灯，通电时PWR 长亮，读写ACT闪烁，工作状态一目了然
• 支持双 4K 输出
• 自由选择 Type-C 接口供电或接线端子供电（仅支持5V）
• 将 Micro HDMI 转成 HDMI 母口

使用说明

硬件连接

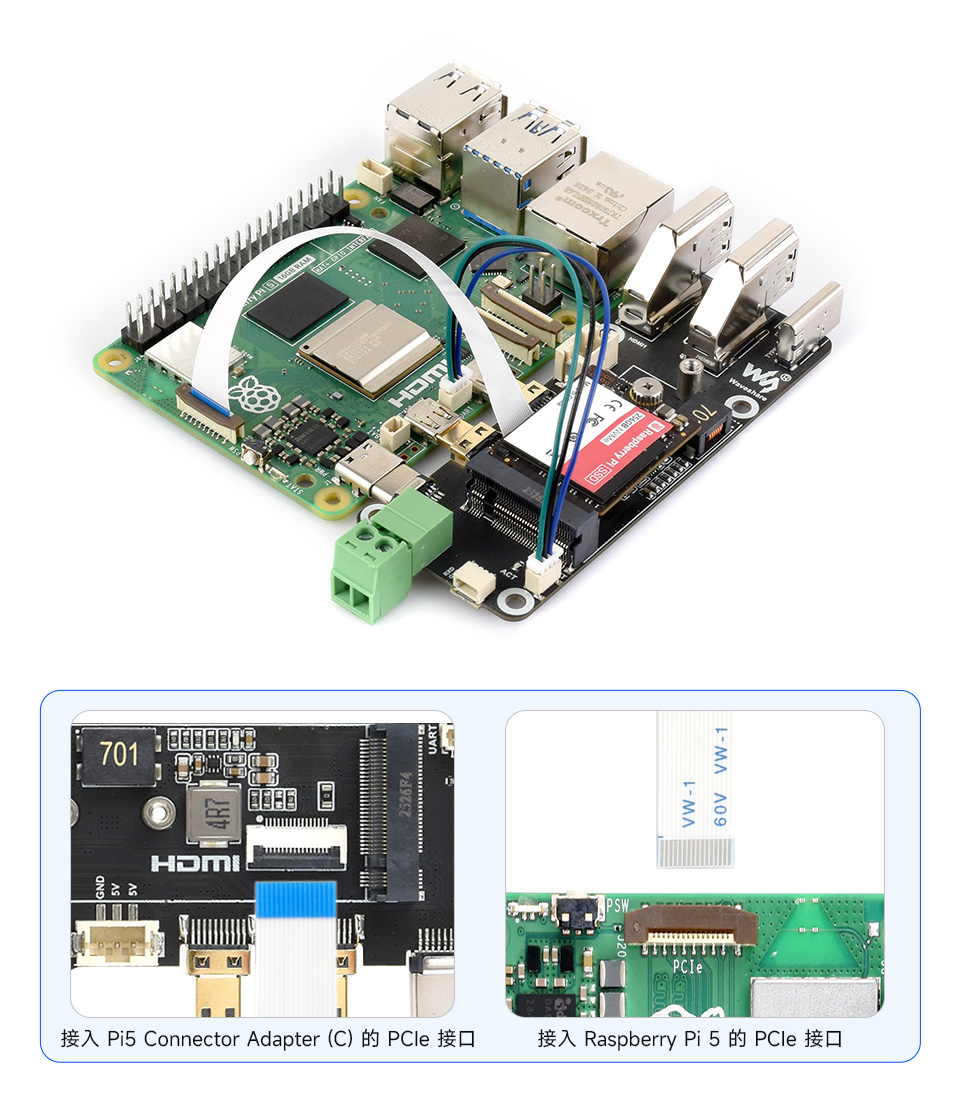

注意排线方向，连接如图所示：

注意：3PIN是细线是串口线，如果不需要串口调试可以不连接

挂载

1：启用PCIE接口

PI5B默认没有启用PCIE接口，在/boot/firmware/config.txt 中添加：
dtparam=pciex1

2：PCIE默认是gen2，如果需要启用PCIE gen3, 则在/boot/firmware/config.txt 中添加：

dtparam=pciex1_gen=3

3:修改之后重启PI5，就可以识别到设备了，

如下图，识别到SM2263就是我的SSD固态，另外一个PI5的是RPI芯片

4：分区，如果在其他平台有分区和格式化，则跳过这一步（会删除SSD所有数据谨慎操作）

lsblk  可以看到磁盘（如果想看到详细信息执行 sudo fdisk -l ）

分区
sudo fdisk /dev/nvme0n1    设备号是总设备号，不要添加p1，那只是一个分区而已
分区工具fdisk如何使用
n 新建分区
q 不保存退出
p 打印分区表
m 打印选择菜单
d 删除分区
w 保存退出
t 修改ID号
添加分区执行n即可，最后w保存退出

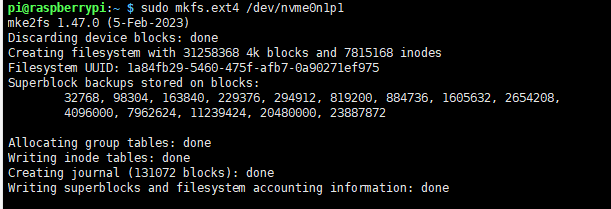

5：格式化

sudo mkfs.  然后按tab 可以看到很多种不同的后缀名，不同的后缀名就是你需要想要格式化的格式

假设我要格式化为ext4 文件格式，那么就是执行
sudo mkfs.ext4 /dev/nvme0n1p1
等待片刻,当done都出现完毕后，意味着格式化已经进行完毕。

6:挂载

创建挂载目录
sudo mkdir toshiba
挂载设备
sudo mount /dev/nvme0n1p1 ./toshiba
检查磁盘状态
df -h

读写测试

进入挂载磁盘的目录

cd toshiba

• 释放内存

sudo sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"

• 拷贝树莓派内存内容到硬盘 （写）

sudo dd if=/dev/zero of=./test_write count=2000 bs=1024k

• 拷贝硬盘内容到树莓派内存 （/etc/fstab读）

 sudo dd if=./test_write of=/dev/null count=2000 bs=1024k

• 注意：不同的卡以及环境 测试效果不同 树莓派受到的影响比较大 ，如果想要测试准确的性能使用PC 电脑测试


自动挂载

测试没有问题如果不需要作为系统盘，只扩展磁盘使用，设置自动挂载

sudo nano /etc/fstab

#结尾添加
/dev/nvme0n1p1  /home/pi/toshiba  ext4  defaults  0  0
#/dev/nvme0n1p1 设备名， /home/pi/toshiba 挂载到目录，ext4是文件系统类型 ，defaults 使用默认的挂载选项
#使更改生效（测试无问题再重启，不然会导致无法挂载导致无法开机）
sudo mount -a

#然后重启
通过lsblk检查设备

NVMe SSD引导启动

先使用SD卡启动树莓派，先挂载测试一下，确保硬件可以正常工作

以下方法二选一即可

方法1

1：执行：

sudo raspi-config

2:重启树莓派

如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件

3：将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可

方法2

1：修改树莓派的引导加载程序配置中的BOOT_ORDER:

sudo rpi-eeprom-config --edit

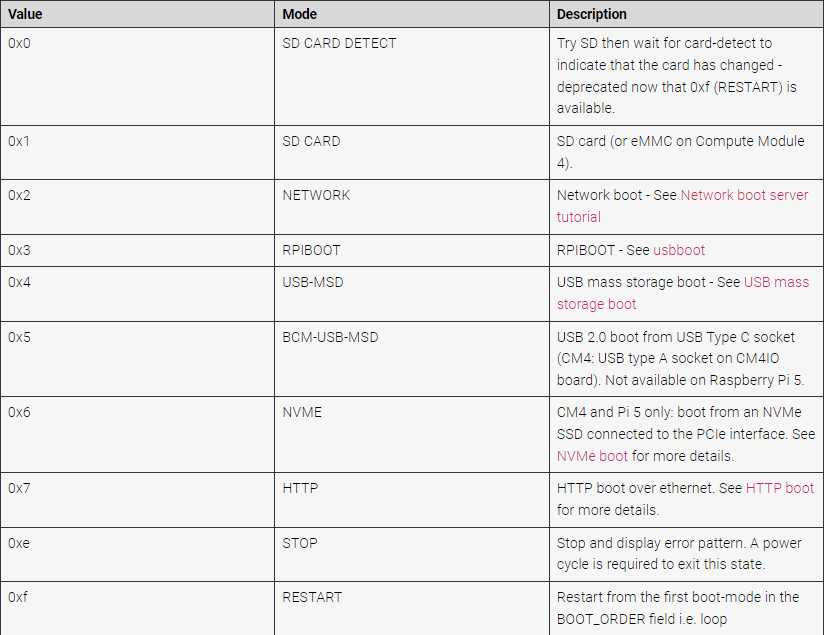

BOOT_ORDER=0xf41  改为  BOOT_ORDER=0xf416

更多内容可以参考BOOT_ORDER

2:重启树莓派

如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件

3：将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可
