Pi-UART-Debugger 使用教程
说明
Pi UART Debugger是一款基于 CH343 为树莓派5设计的串口模块，实现 Raspberry Pi 5 通信调试，支持多种接线方式，兼容多种系统，防浪涌，防静电，沉金工艺设计，支持 Mac、Linux、Android、Windows 7/8/8.1/10/11
产品参数
| 参数名称 | 参数 |
| 产品类型 | USB转TTL |
| 供电电压 | 5V |
| 通信速率 | 50bps ～ 6Mbps |
| 串口 TTL 电平 | 5V/3.3V/2.5V/1.8V① |
| 操作系统 | Mac OS、Linux、Windows 11 / 10 / 8.1 / 8 / 7 、Android |
①：可由跳线帽选择板载5V/3.3V，也可以拔掉跳线帽，通过外部电压输入也可（2.5V/1.8V,USB TO TTL (B)除外）
接口说明
| 引脚名称 | 引脚功能 |
| VCC | 可对外接的设备提供 5V 或 3.3V 电压（通过开关设置） |
| 5V | 可对外接的设备提供 5V 电压 |
| 3V3 | 可对外接的设备提供 3.3V 电压 |
| GND | 电源地 |
| TXD | 接 MCU.RXD |
| RXD | 接 MCU.TXD |
| RTS# | 接 MCU.CTS |
| CTS# | 接 MCU.RTS |
| RI# | MODEM 联络输入信号，振铃指示，低有效 |
| DCD# | MODEM 联络输入信号，载波检测，低有效 |
| DTR# | MODEM 联络输出信号，数据终端就绪，低有效 |
| DSR# | MODEM 联络输入信号，数据装置就绪，低有效 |
功能说明
CH343 是一个 USB 总线的转接芯片，实现 USB 转高速异步串口，同时支持 115200bps 及以下通讯
波特率的自动识别和动态自适应，提供了常用的 MODEM 联络信号，用于为计算机扩展异步串口，或
者将普通的串口设备或者 MCU 直接升级到 USB 总线。
使用
Raspberry
打开串口调试
方法1：在/boot/config.txt中结尾添加 enable_uart=1

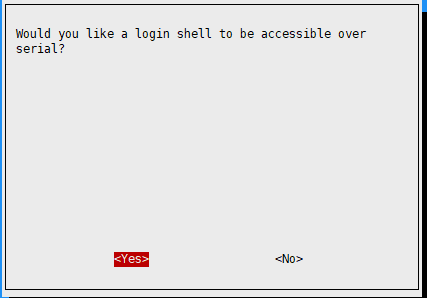

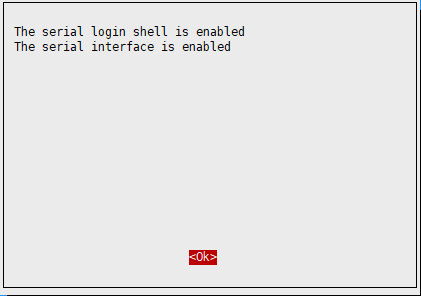

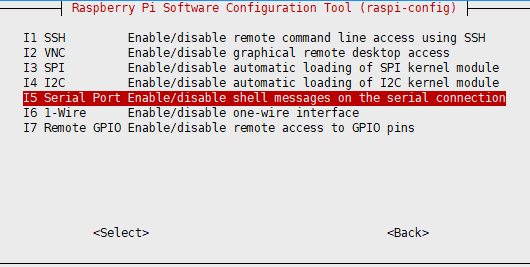

方法2：执行sudo raspi-config 打开串口调试功能
树莓派调试默认是波特率115200，数据位8，无校验，1停止位（简称:115200 8N1）

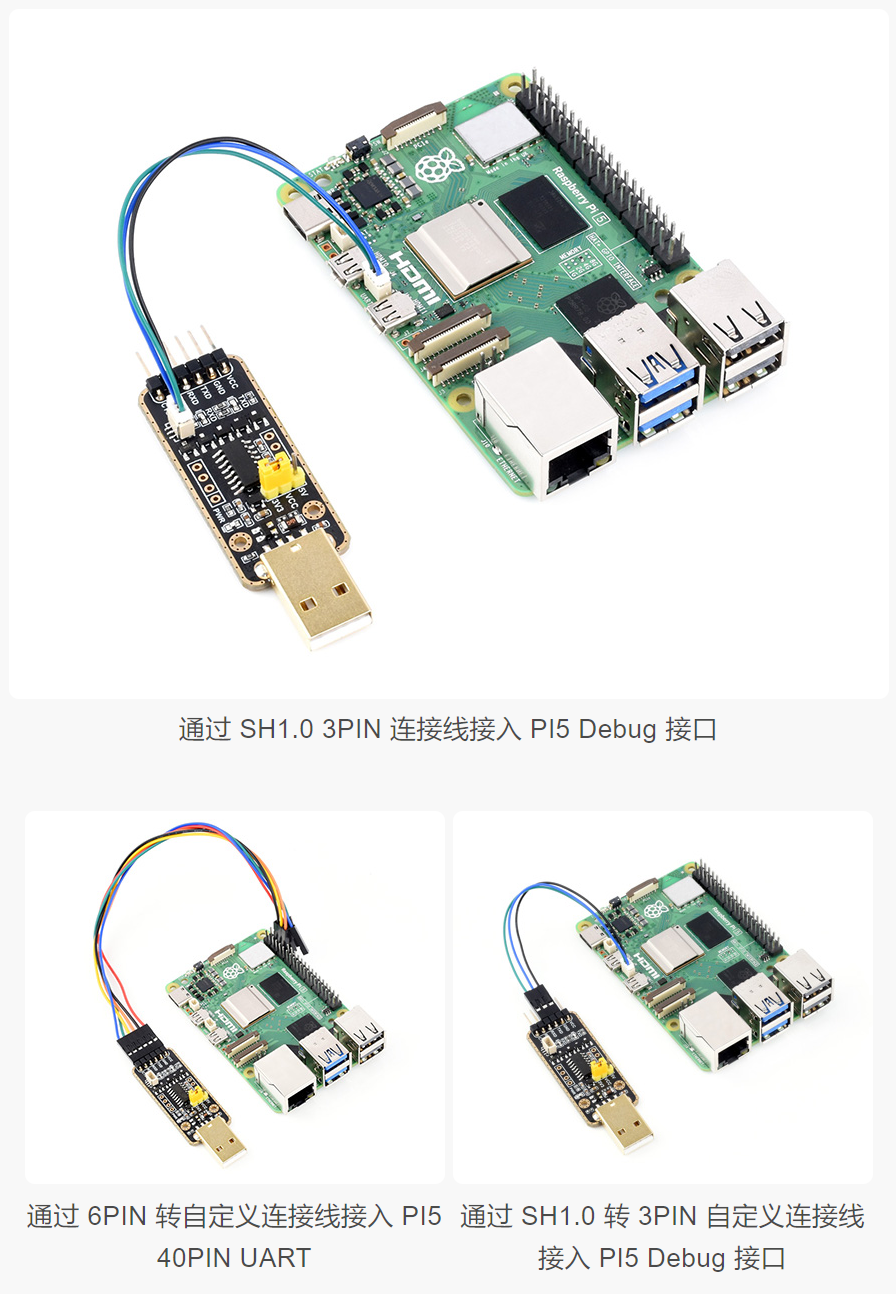

硬件连接
Windows
CDC驱动
电脑默认驱动为CDC驱动,可通过设备管理器查看。
VCP驱动
VCP驱动为厂商驱动程序，需要用户自行安装。安装后可通过设备管理器查看。
Linux/RPI
以RPI为例，使用默认驱动即可，连接设备后通过下面指令查询串口设备名字即可使用：

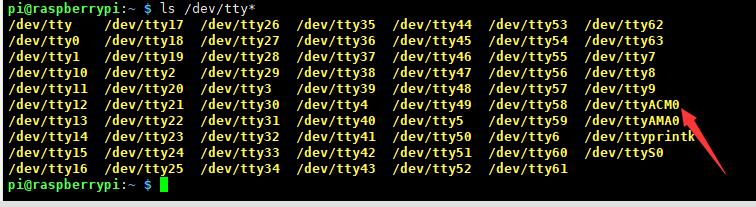

ls /dev/tty*
例如：使用minicom打开UART0，则命令行输入
minicom -D /dev/ttyACM0
MacOS
首先点击下载安装驱动
驱动安装教程:点击查看教程
安装完成之后打开串口助手即可（MAC可以直接网上下载串口调试助手）。
Android
安卓设备安卓软件，下载解压后安装即可。

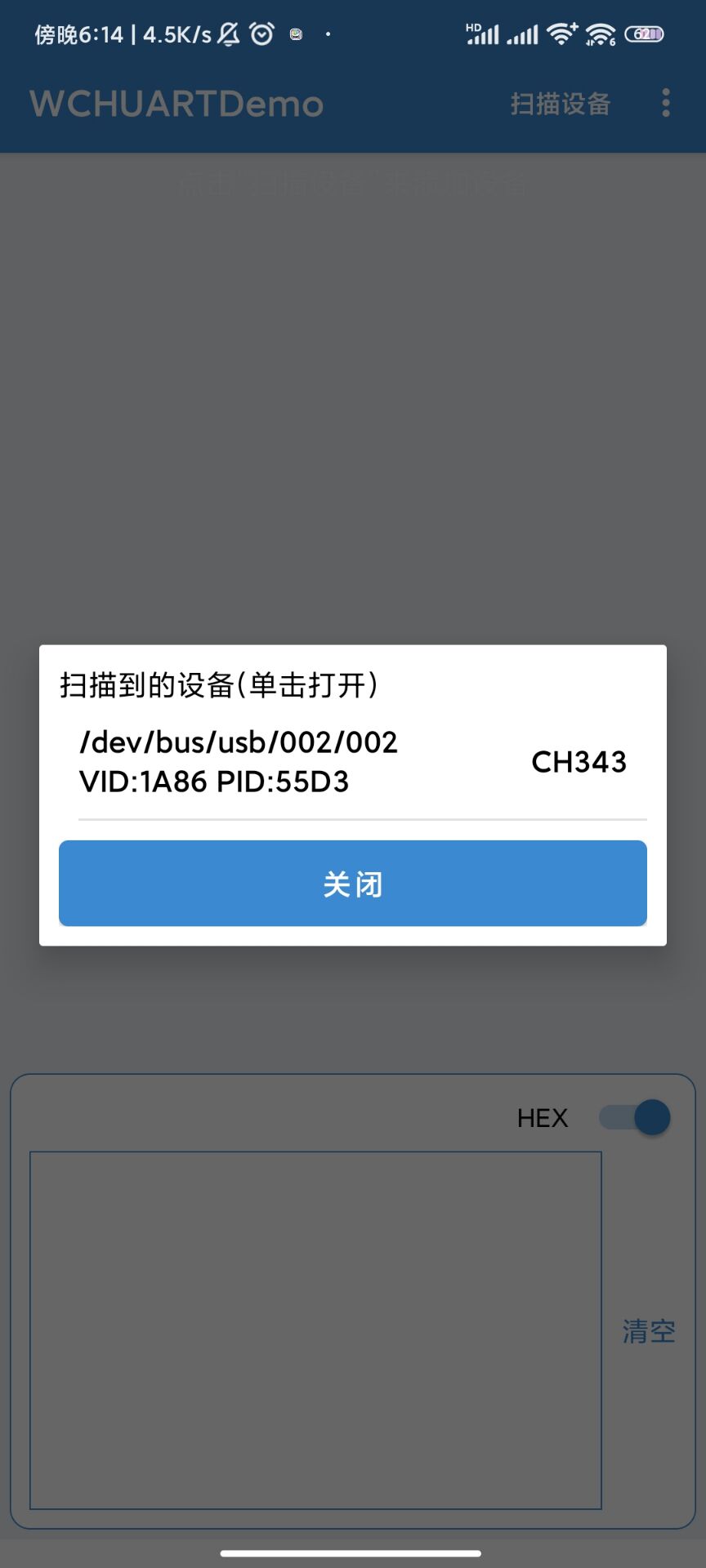

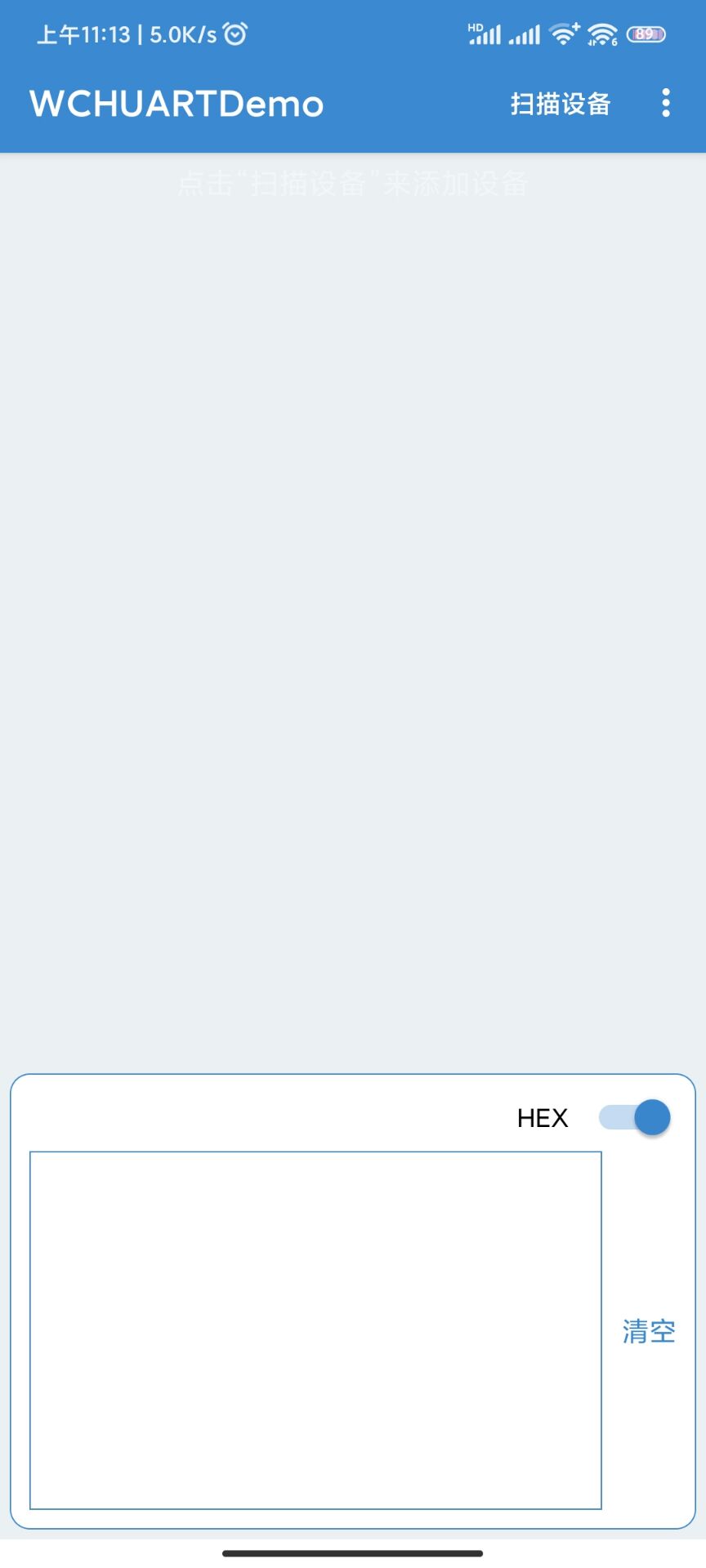

1、打开APP，点击扫描设备。 2、点击扫描到的设备。 3、设置参数即可使用。
