5-DSI-TOUCH-A 使用教程

产品简介

5-DSI-TOUCH-A 是一款纵向触摸屏 LCD 显示器,专为平板电脑、娱乐系统和信息仪表板等交互式项目而设计。

产品特性

  • 5英寸DSI触控屏,电容式十点触摸控制
  • IPS显示面板,硬件分辨率为720×1280
  • 采用全贴合工艺,画质更清晰
  • 钢化玻璃触摸盖板,硬度可达6H
  • DSI接口驱动LCD,刷新率可达60Hz
  • 支持通过软件控制背光亮度
  • 铝合金背壳设计,纯被动散热设计

电气规格

参数最小值标准值最大值单位Note
输入电压4.755.005.30VNote 1
输入电流-0.5TBDANote 2
工作温度02560Note 3
存储温度-102570Note 3

•Note 1:输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2:输入电流需≥0.5A,否则将导致启动失败或者显示异常,长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3:请不要将显示屏长期置于高温高湿的存储环境,显示屏需在极限值范围内工作,否则将可能损坏显示屏。

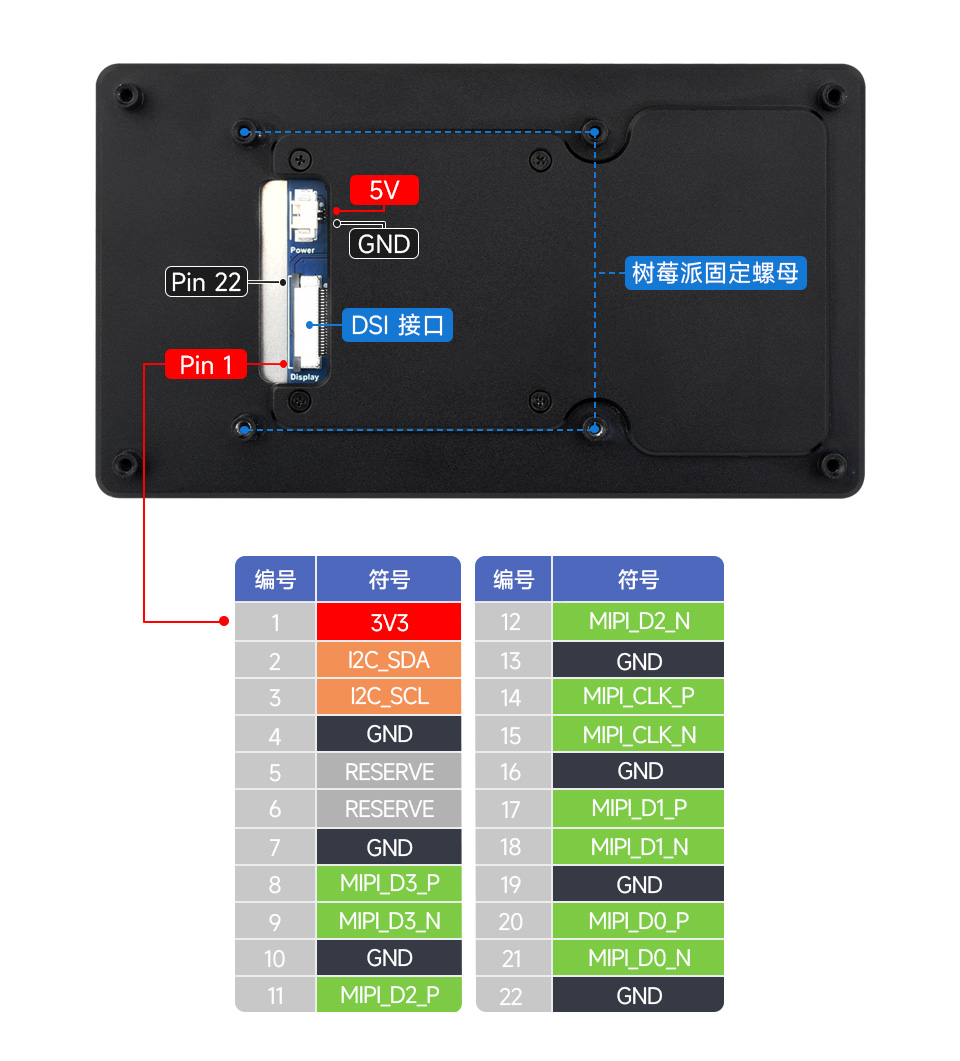

接口简介


Raspberry Pi使用说明

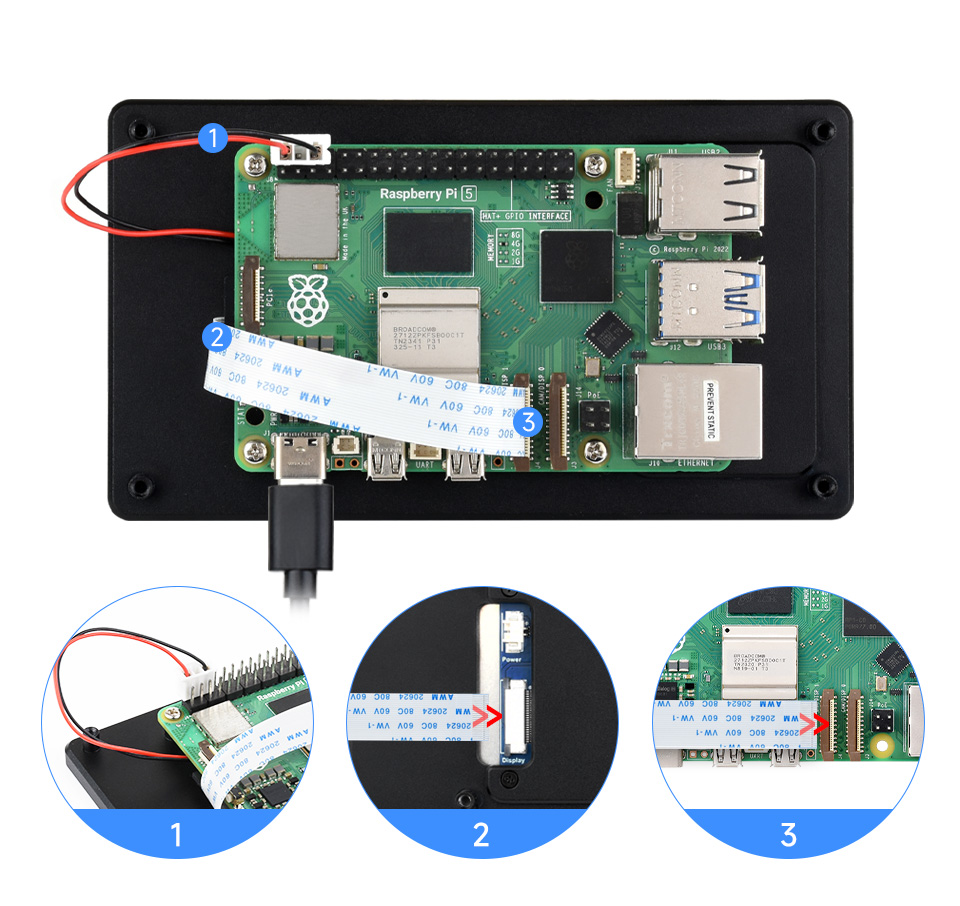

Pi5/CM5/CM4/CM3+/CM3 硬件连接

1.使用"FFC 线 22PIN 200mm (异向) "排线,将显示屏的DSI接口连接到树莓派主板的22PIN DSI接口。

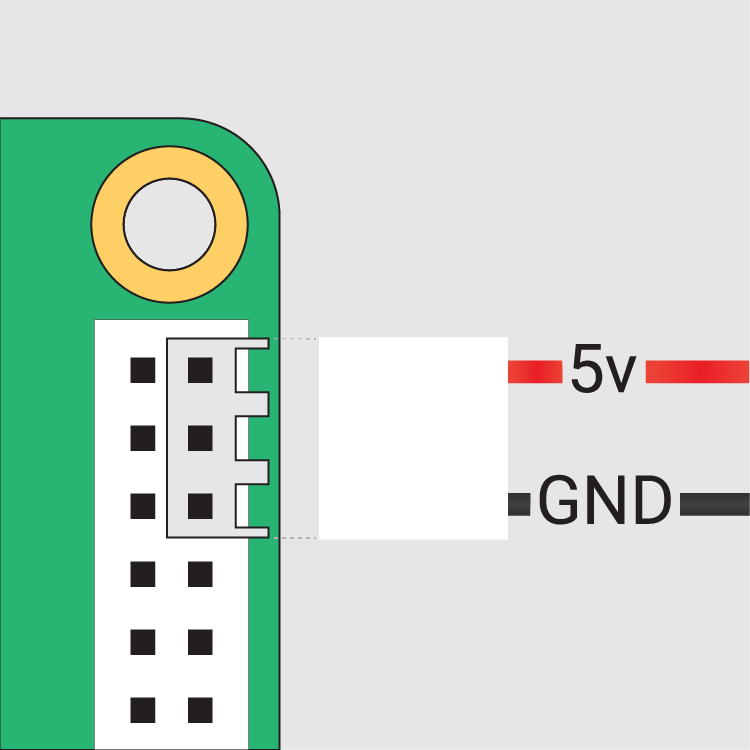

2.使用"GPIO 连接线",将显示屏的电源接口连接到树莓派主板的5V GND排针。


3.用M2.5螺丝将树莓派固定到显示屏上。

安装效果如下:

注意:请确保 DSI 排线方向连接无误,并通过 GPIO 引脚提供 5V 电源。

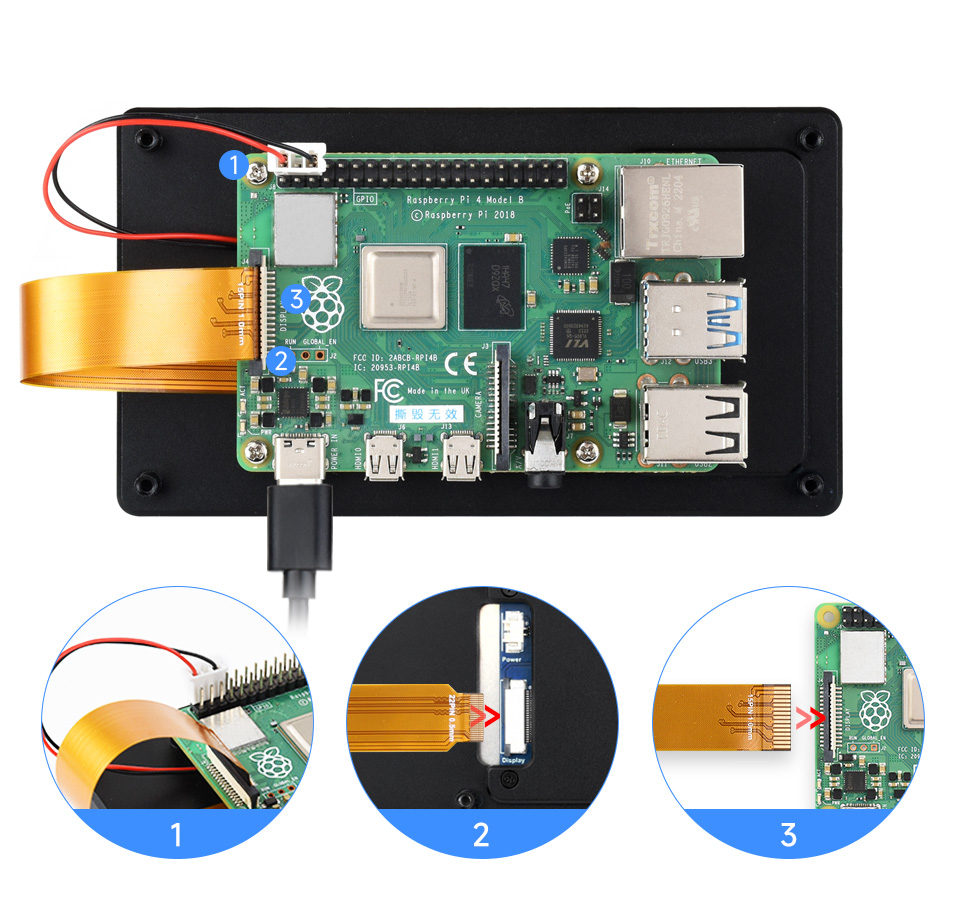

Pi4B/3B+/3B/3A+ 硬件连接

1.使用"DSI-Cable-12cm"排线,将显示屏的DSI接口连接到树莓派主板的15PIN DSI接口。
2.使用"GPIO 连接线",将显示屏的电源接口连接到树莓派主板的5V GND排针。


3.用M2.5螺丝将树莓派固定到显示屏上。

安装效果如下:

注意:请确保 DSI 排线方向连接无误,并通过 GPIO 引脚提供 5V 电源。

软件设置

方法一:烧录最新Bookworm系统

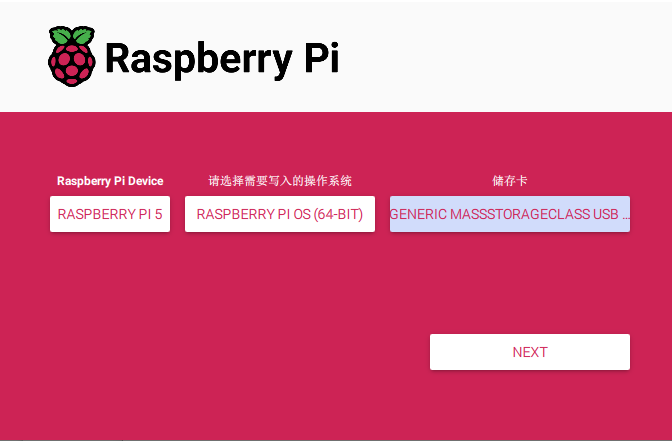

1. 将TF卡连接到PC,下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

2. 镜像烧写完成后,打开TF卡根目录的config.txt文件,在config.txt最后加入以下代码,保存并安全弹出TF卡。

注意:由于Pi5/CM5/CM4/CM3+/CM3具有两个mipi DSI接口,请注意使用正确的DSI接口和指令,默认推荐使用DSI1。
dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel-v2,5_0_inch_a
#DSI0 Use
# dtoverlay=vc4-kms-dsi-waveshare-panel-v2,5_0_inch_a,dsi0

3. 将TF卡插入树莓派,给树莓派上电,正常等待30秒左右可以进入显示,系统启动后可以正常触摸。

方法二:烧写预安装镜像

1. 选择预安装镜像,下载并解压为.img文件

2. 烧写完成后,将TF卡接入到树莓派上,并启动树莓派,等待30秒左右即可正常显示和触摸。

调节背光亮度

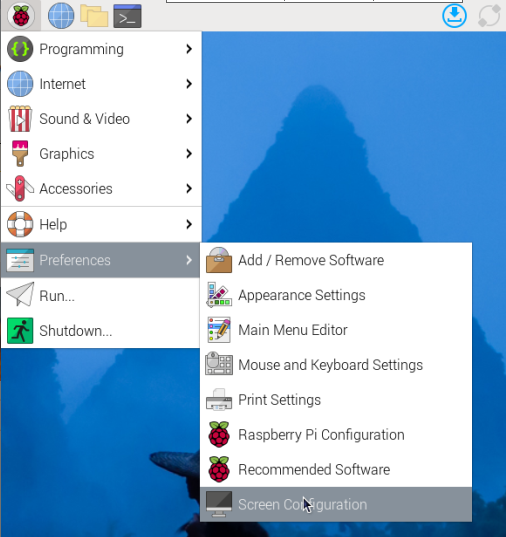

  • 1.打开"Screen Configuration"应用程序;

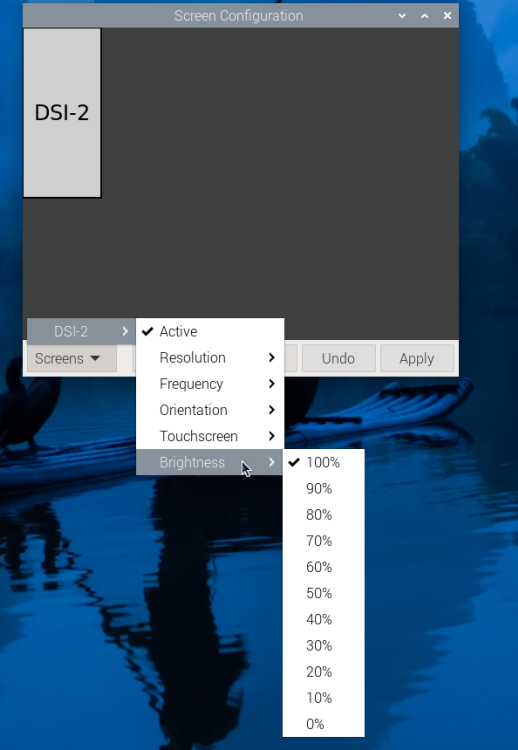

  • 2.进入"Screen"->"DSI-2"->"Brightness" ,勾选您需要设置的背光亮度,最后点击"Apply",即可完成背光设置。


微雪也提供了对应的应用程序(该程序仅用于Bookworm和Bullseye系统),用户可以通过以下方式下载安装使用:

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

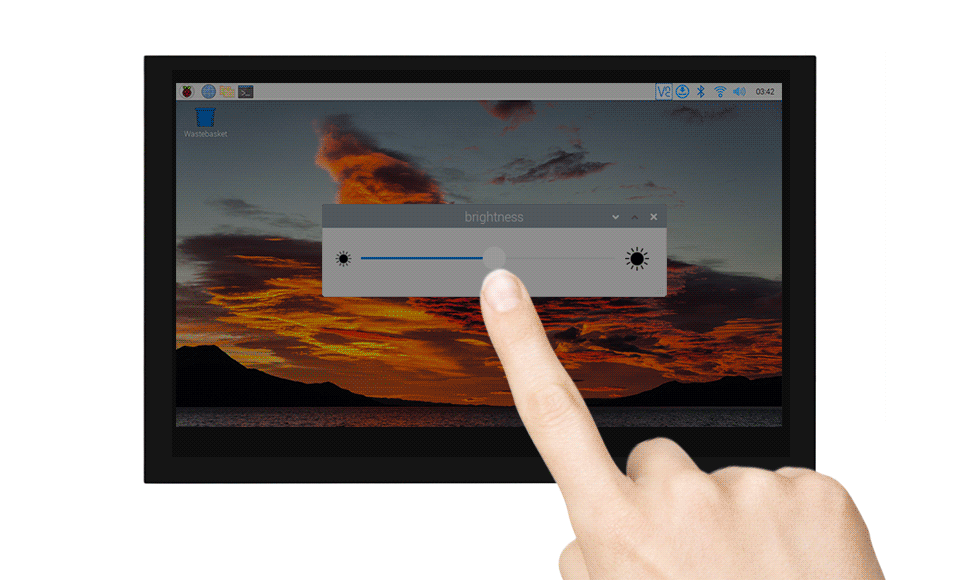

安装完成后,可以在开始菜单-》Accessories -》Brightness 打开该程序,如下图:


另外,也在终端输入以下命令可以控制背光亮度:

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗,255表示背光最亮。例如:

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

使用触摸屏虚拟键盘

从 Raspberry Pi OS Bookworm 版本开始,系统默认集成了 Squeekboard 屏幕键盘。
当连接触摸显示屏时,在可以输入文字的情况下,屏幕键盘会自动显示;而在无法输入文字的情况下,它会自动隐藏。
对于不支持自动检测文字输入的应用程序,可以使用任务栏最右侧的键盘图标手动显示或隐藏屏幕键盘。

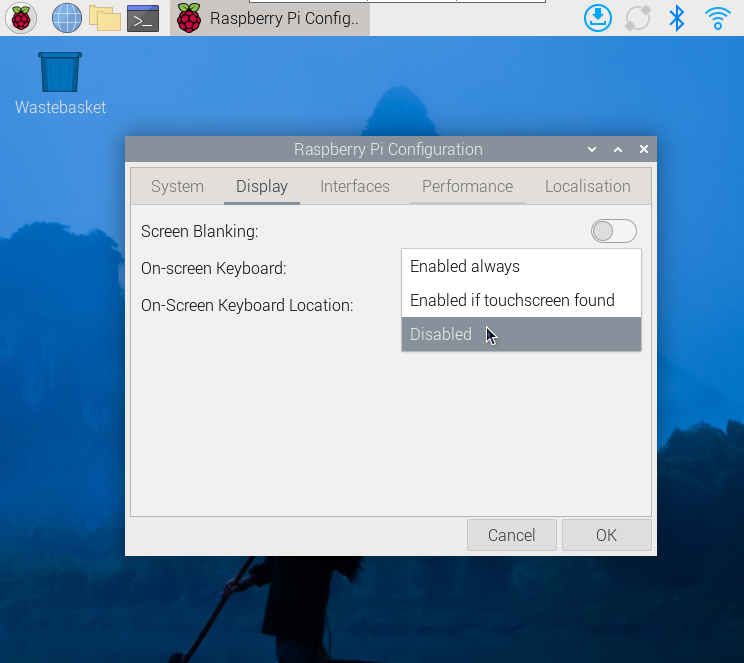

你也可以通过“Raspberry Pi Configuration”中的“Display”选项栏目,或通过 raspi-config 中的“Display”部分,来永久设置屏幕键盘的显示或隐藏。

  • 提示:

在 Raspberry Pi OS 的 Bookworm 之前的版本中,请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器,请使用 wvkbd。

Bookworm触摸屏旋转

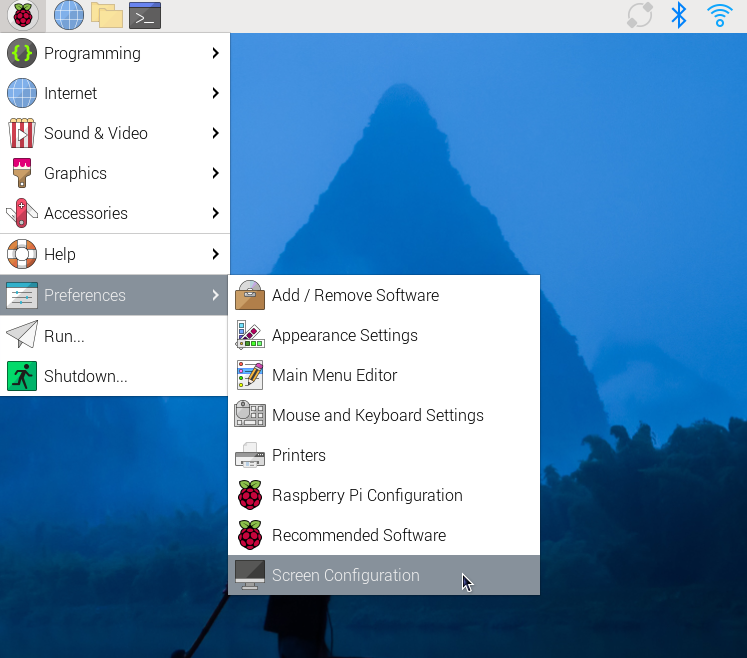

  • 1.打开"Screen Configuration"应用程序;

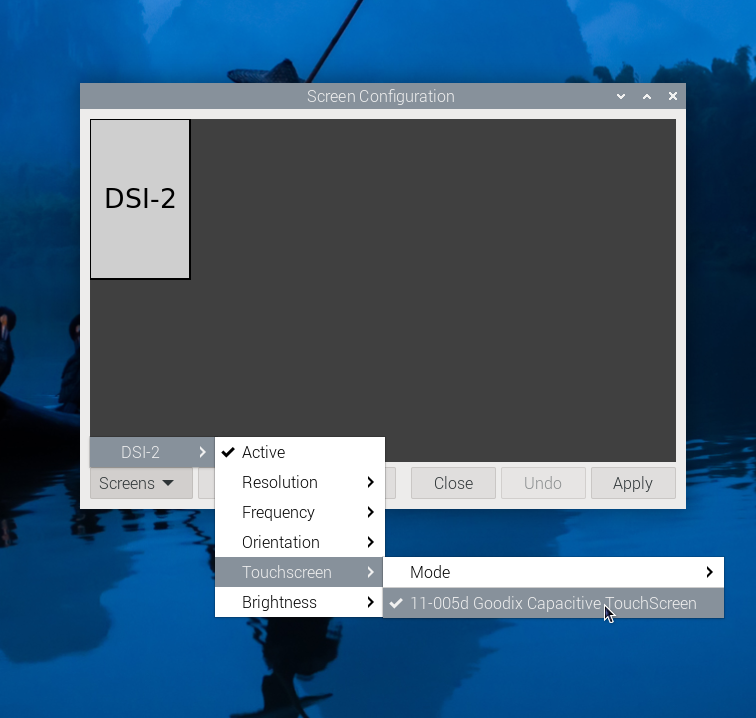

  • 2.进入"Screen"->"DSI-2"->"Touchscreen",勾选"11-005d Goodix Capacitive TouchScreen",点击"Apply"即可完成指定触摸屏;

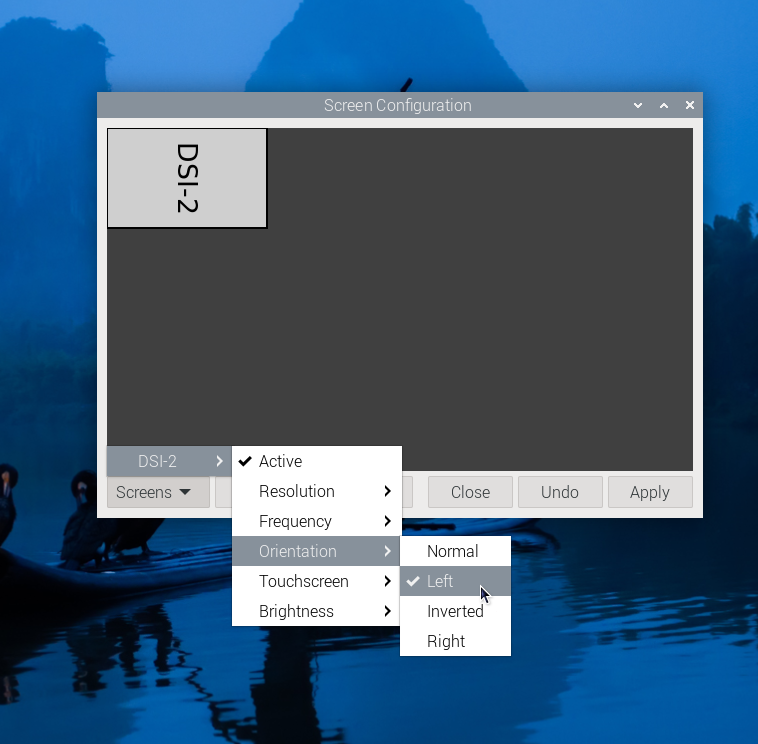

  • 3.进入"Screen"->"DSI-2"->"Orientation" ,勾选您需要旋转的方向,最后点击"Apply"即可完成显示和触摸同步旋转。


注意:仅Bookworm系统支持以上同步旋转方法。对于Bullseye和Butser系统,显示旋转后,需手动单独设置触摸旋转。

触摸模式选择

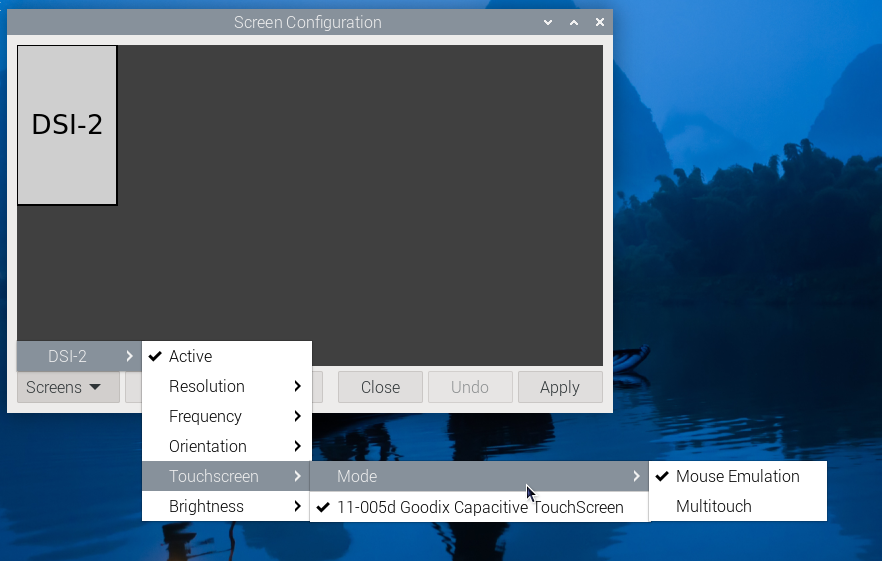

Bookworm系统支持两种触控模式,可在 Screen Configuration > Touchscreen 菜单中切换:

  • 1.Mouse Emulation(默认)
单击 = 鼠标左键功能
长按 = 鼠标右键功能
支持双击
不支持滑动页面和多点触摸功能

注:此模式适合需要鼠标操作的场景,如双击打开文件管理器,长按实现右键功能。

  • 2.Multitouch
支持多点触摸功能
支持滑动页面
不支持双击和长按右键功能

注:此模式适合触控优化场景,如网页浏览、滚动列表。

lite版本显示旋转

sudo nano /boot/firmware/cmdline.txt
#在cmdline.txt文件开头添加对应显示旋转角度的指令,保存重启后生效
#显示旋转90度
video=DSI-1:800x1280M@60,rotate=90
#显示旋转180度
video=DSI-1:800x1280M@60,rotate=180
#显示旋转270度
video=DSI-1:800x1280M@60,rotate=270

注意:

  • 1.如果是使用Pi5/CM5,以实际识别到的DSI显示器编号为准,例如"DSI-2"。
  • 2.无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时,它们共享相同的旋转值。

触摸旋转

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules
#在文件内设定触摸旋转角度的指令,重启后生效
#90°:
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"
#180°:
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"
#270°:
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"
#保存退出并重启
sudo reboot


Luckfox-Omni3576 使用说明

硬件连接

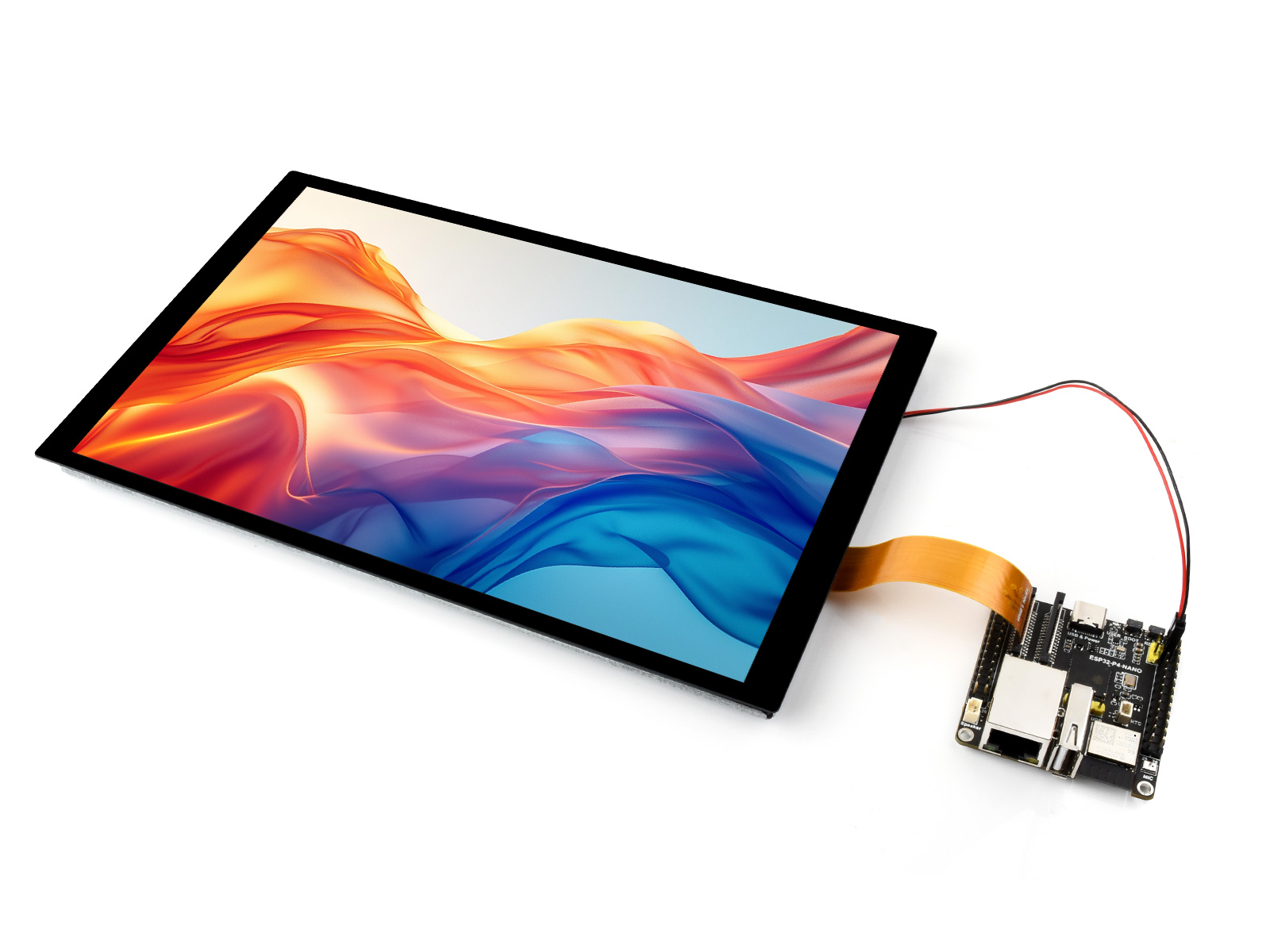

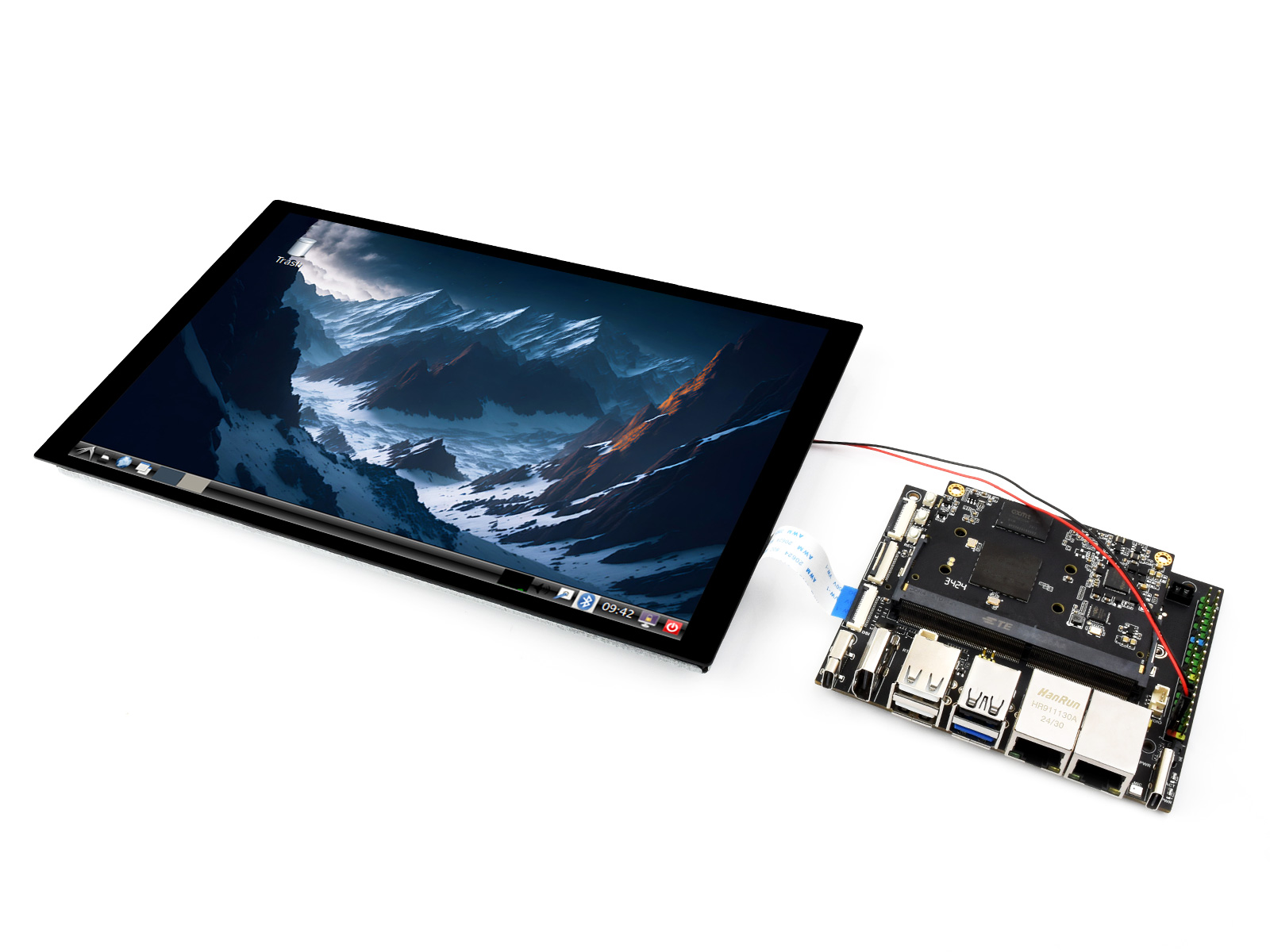

1. 使用22PIN的FPC排线,将显示屏DSI接口连接到Omni3576主板的DSI接口。
2. 使用2PIN电源连接线,将显示屏的电源接口连接到Omni3576主板的40PIN GPIO接口。如下图所示:

软件设置

1. 下载并使用幸狐官网的镜像文件进行烧录对应系统镜像。
2. 给Omni3576主板接入5V电源,待系统启动后屏幕即可亮起

查看屏幕信息

  • 当前系统中可用的屏幕 ID 可通过以下命令查看:
sudo cat /sys/kernel/debug/dri/0/summary
  • 正常会得到以下输出:
Video Port0: DISABLED
Video Port1: ACTIVE
    Connector:DSI-1     Encoder: DSI-203
        bus_format[100a]: RGB888_1X24
        overlay_mode[0] output_mode[0] SDR[0] color-encoding[BT.709] color-range[Full]
    Display mode: 800x1280p60
        clk[70000] real_clk[69883] type[48] flag[a]
        H: 800 840 860 880
        V: 1280 1300 1304 1324
        Fixed H: 800 840 860 880
        Fixed V: 1280 1300 1304 1324
    Esmart1-win0: ACTIVE
        win_id: 1
        format: XR24 little-endian (0x34325258) pixel_blend_mode[0] glb_alpha[0xff]
        color: SDR[0] color-encoding[BT.601] color-range[Limited]
        rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0
        csc: y2r[0] r2y[0] csc mode[0]
        zpos: 1
        src: pos[0, 0] rect[800 x 1280]
        dst: pos[0, 0] rect[800 x 1280]
        buf[0]: addr: 0x00000000fe44e000 pitch: 3200 offset: 0
Video Port2: DISABLED

显示旋转

  • 旋转指令
#旋转90度
xrandr -o left
#旋转270度
xrandr -o right
#旋转180度
xrandr -o inverted
#旋转0度
xrandr -o normal
  • 使用 xrandr 旋转的效果是一次性的,系统重启后屏幕显示方向会还原。 如果要开机自动旋转,则需要修改配置文件:
sudo vim  /etc/X11/xorg.conf.d/10-monitor.conf

添加以下语句:

### Valid values for rotation are "normal", "left", "right"
Section "Monitor"
#    Identifier "Default Monitor"
    Identifier  "DSI-1"
    Option      "Rotate" "left"
EndSection

触摸旋转

  • 系统显示旋转后,触摸方向不一致,需要按下文操作进行触摸旋转:
sudo vim  /etc/udev/rules.d/99-luckfox-touch.rules
  • 根据自己的旋转方向,加入对应的配置,保存后重启开发板。
90度:
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"
180度:
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"
270度:
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

Luckfox-Lyra 使用说明

硬件连接

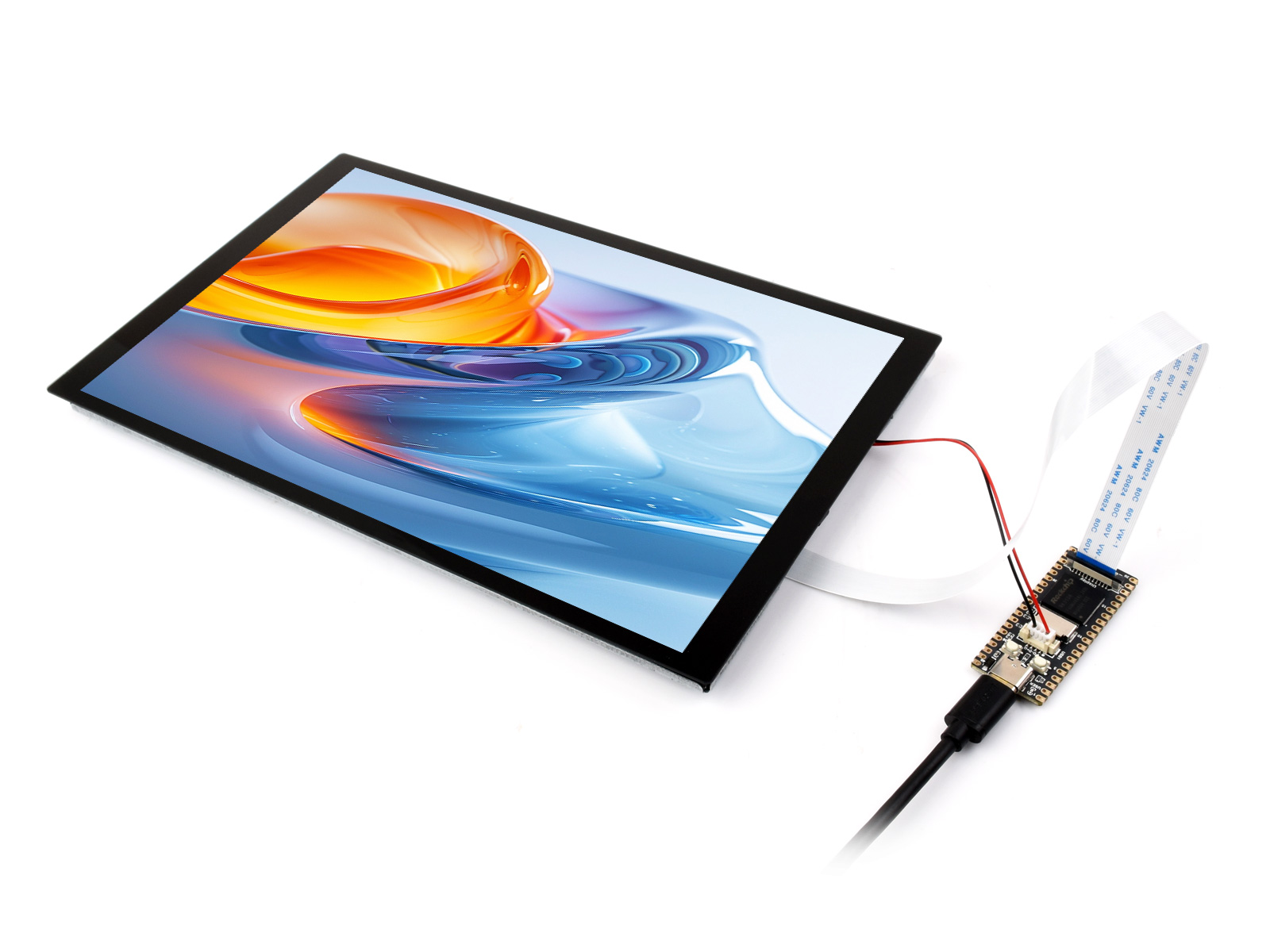

1. 使用22PIN的FPC排线,将显示屏DSI接口连接到Luckfox-Lyra主板的DSI接口。
2. 使用MX1.25 2PIN 转 4PIN 连接线,将显示屏的电源接口连接到Luckfox-Lyra主板的USB MX1.25 4P接口。如下图所示:

软件设置

1. 下载并使用幸狐官网的镜像文件进行烧录对应系统镜像。
2. 给Luckfox-Lyra主板接入5V电源,待系统启动后屏幕即可亮起

查看屏幕信息

  • 当前系统中可用的屏幕 ID 可通过以下命令查看:
cat /sys/kernel/debug/dri/0/summary
  • 正常会得到以下输出:
VOP [ff600000.vop]: ACTIVE
    Connector: DSI-1
        bus_format[100a]: RGB888_1X24
        overlay_mode[0] output_mode[0]color-encoding[1] color-range[1]
    Display mode: 800x1280p60
        dclk[70000 kHz] real_dclk[69475 kHz] aclk[294912 kHz] type[48] flag[a]
        H: 800 840 860 880
        V: 1280 1310 1314 1324
    win1-0: ACTIVE
        format: XR24 little-endian (0x34325258) SDR[0] color-encoding[0] color-range[0]
        csc: y2r[0] r2r[0] r2y[0] csc mode[0]
        zpos: 0
        src: pos[0x0] rect[800x1280]
        dst: pos[0x0] rect[800x1280]
        buf[0]: addr: 0x06100000 pitch: 3200 offset: 0
    post: sdr2hdr[0] hdr2sdr[0]
    pre : sdr2hdr[0]
    post CSC: r2y[0] y2r[0] CSC mode[2]

显示测试

  • 彩条测试指令
#竖条测试
modetest -M rockchip -s 74@71:800x1280
#斜条测试
modetest -M rockchip -s 74@71:800x1280 -Ftiles

触摸测试

  • 触摸测试指令
evtest
  • 正常会得到以下输出:
No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:      2-005d Goodix Capacitive TouchScreen
Select the device event number [0-0]:
  • 输入“0”回车后触摸屏幕开始测试,终端会打印触摸操作触发的事件数值。

ESP32-P4

屏幕驱动

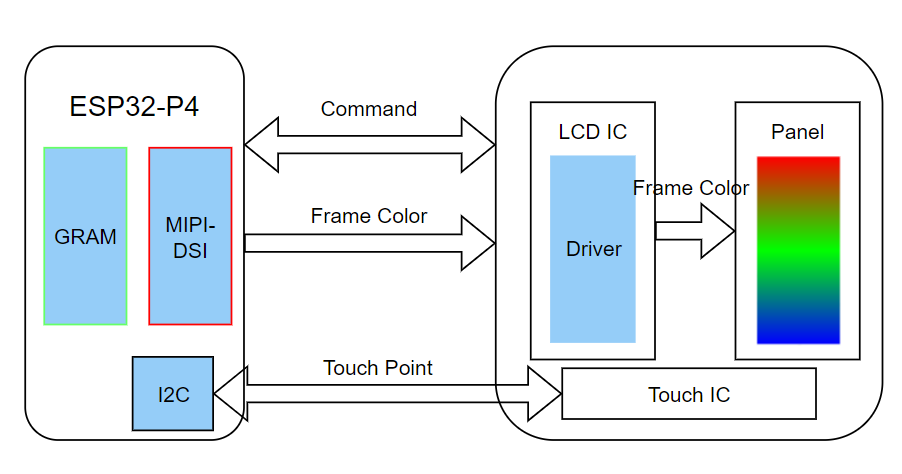

ESP32-P4-NANO通过MIPI 2-lane驱动该屏幕



  1. 此屏幕驱动已封装为组件,组件位置位于ESP Component Registry
    使用idf.py add-dependency "waveshare/esp_lcd_jd9365_10_1"来向你的ESP-IDF工程中添加组件。
  2. 你也可以直接查看ESP32-P4-NANO驱动该屏幕的Wiki:ESP32-P4-NANO_MIPI-DSI

背光控制

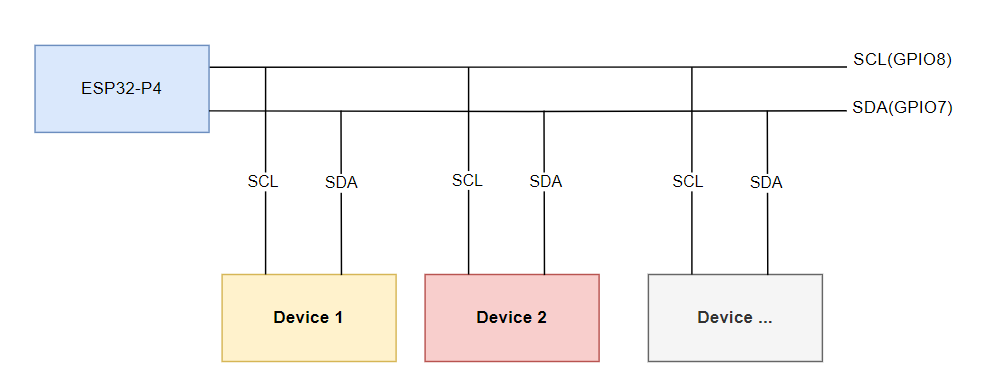

使用配套FPC排线、供电线连接ESP32-P4-NANO后,通过ESP32-P4-NANO I2C 向屏幕0x45设备0x86寄存器写入0x00~0xFF(满亮度)即可控制背光

如果使用ESP32-P4-NANO BSP组件,则可以通过下述函数直接控制

bsp_display_brightness_init();   // 初始化背光

bsp_display_backlight_on();      // 开启背光,默认全亮

bsp_display_backlight_off();     // 关闭背光

bsp_display_brightness_set(95); // 设置具体背光亮度,0~100



安全说明

为避免本产品发生故障或损坏,请遵守以下事项:

  • 连接设备前,请关闭您的 Raspberry Pi 计算机并断开外部电源。
  • 如果线缆脱落,请将连接器上的锁定装置向前拉,将带状线缆插入,金属触点朝向您,然后将锁定装置推回原位。
  • 本设备应在 0–60°C 的干燥环境中操作。
  • 操作时,请勿将设备暴露在水中或潮湿环境中,也不要将其放置在导电表面上。
  • 请勿将其暴露在任何过热源的环境中。
  • 应注意不要折叠或拉紧带状线缆。
  • 拧入零件时应小心。螺纹错位可能会造成无法修复的损坏,并使保修失效。
  • 搬运时请小心,避免对印刷电路板和连接器造成机械或电气损坏。
  • 存放在阴凉干燥处。
  • 避免温度急剧变化,否则会导致设备内积聚湿气。
  • 显示屏表面易碎,有可能破碎。
