IMX378-190 12.3MP Camera (B) 使用教程
产品参数
| 类别 | 参数 |
|---|---|
| 传感器 | Sony IMX378 |
| 像素 | 12.3MP (4056 × 3040) |
| 对焦方式 | 固定对焦 |
| CMOS 尺寸 | 1/2.3inch |
| 光圈 | F2.4 |
| 畸变 | < 58% |
| 焦距 | 6.5mm |
| 对角视场角 (DFoV) | 190° |
| 快门方式 | 卷帘快门 |
| 红外截止滤光片 | 650nm |
| 工作温度 | 0°C ~ 50°C |
| 支持设备 | 兼容所有树莓派主板 |

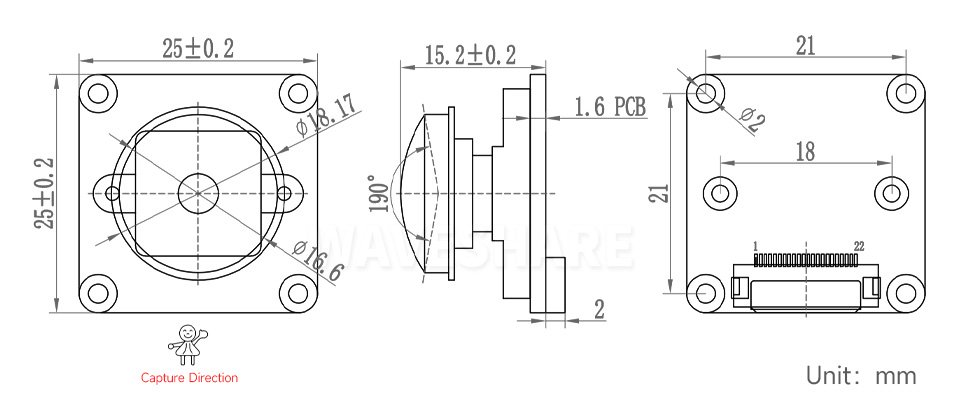

产品尺寸
Raspberry Pi 使用说明
IMX378-190_12.3MP_Camera_B 模组使用的 22PIN 接口， 默认使用 22PIN 异向排线，如果需要接入 Pi4 等 15PIN 接口，注意替换使用 22PIN 转 15PIN 排线连接。

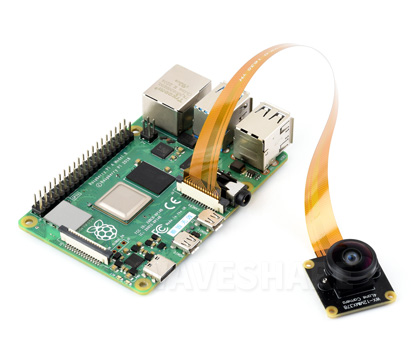

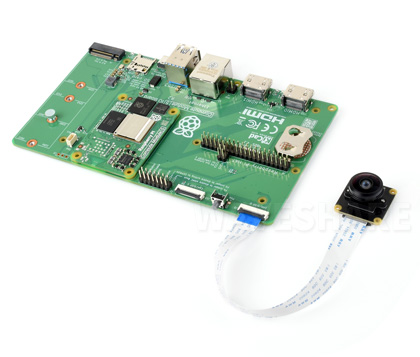

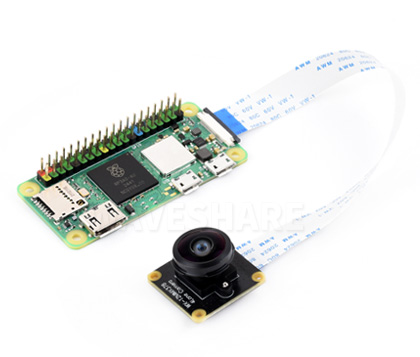

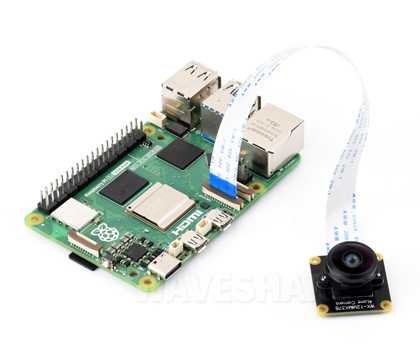

硬件连接
软件环境配置测试
更新系统
为了确保摄像头可以正常使用，请使用 Bookworm 版本树莓派系统，并用下方指令更新
sudo apt-get update -y
sudo apt-get upgrade -y
如果只调用一个摄像头，请将摄像头接入到 CAM1 口。
配置 config.txt 文件
使用 nano 工具打开并编辑 /boot/firmware/config.txt 文件
sudo nano /boot/firmware/config.txt
找到 camera-auto-detect=1 语句，修改为 camera_auto_detect=0
在文件尾部，加入语句 dtoverlay=imx378 , 如果有多个摄像头接入，可以添加 cam0 或者 cam1 参数来指定，比如：
dtoverlay=imx378,cam0
dtoverlay=imx378,cam1
配置完成后，保存文件并重启系统 sudo reboot
测试摄像头
配置完成后，重启系统并用 sudo rpicam-hello --list-camera 指令查看摄像头是否被识别。
接入屏幕后， 可以用 sudo rpicam-hello -t 0 指令预览摄像头。
更多 rpicam 指令相关，可以查看 树莓派 rpicam 工具说明
