产品概述

我是树莓派计算模块5代的IO板，CM5-DUAL-ETH-4G/5G-BASE 是一款可以搭配树莓派 Compute Module 5 使用的底板，强大功能，板载2路USB3.2 Gen1，M.2 M KEY，M.2 B KEY(4G/5G 模块接口)以及双网口方便用户使用。

特征和注意事项

1：禁止带电时拔插除USB和HDMI之外的任何设备
2：Type C可用作USB SLAVE 接口烧录镜像或设备供电。
3：板载2 路 USB 3.2 Gen1 接口。
4：支持4屏幕异显，添加MIPI DSI驱动，不管是否连接屏幕，系统都将默认连接，屏幕将会分屏
显示（和系统版本有关系）
5：板载 M.2 M KEY 接口，支持 NVMe 硬盘协议(或者PCIE协议的AI模块)
6：板载 M.2 B KEY 接口，支持接入 4G/5G 通信模块
7：板载 BOOT 开关，可以上电前将 BOOT 开关拨动至 ON，通过Type C连接电脑，让设备接入烧录模式
8：使用 Type C 烧录不要连接其他设备，否则供电不足导致无法识别设备
9：USB3.0接口一共最大功率输出2A

产品尺寸

核心板尺寸

底板尺寸

外壳尺寸

敬请期待........

镜像烧录

如何烧录

接入烧录模式
1：板载BOOT开关，可以上电前将 BOOT 开关拨动至 ON，，通过Type C连接电脑，让设备接入烧录模式

EMMC版本点击这里
LITE版本点击这里

M.2 M KEY（NVME 硬盘）

1：启用PCIE接口

PI5B默认没有启用PCIE接口，在/boot/firmware/config.txt 中添加：
dtparam=pciex1

2：PCIE默认是gen2，如果需要启用PCIE gen3, 则在/boot/firmware/config.txt 中添加：

dtparam=pciex1_gen=3

3:修改之后重启PI5，就可以识别到设备了，

如下图，识别到SM2263就是我的SSD固态，另外一个PI5的是RPI芯片

4：分区，如果在其他平台有分区和格式化，则跳过这一步（会删除SSD所有数据谨慎操作）

lsblk  可以看到磁盘（如果想看到详细信息执行 sudo fdisk -l ）

分区
sudo fdisk /dev/nvme0n1    设备号是总设备号，不要添加p1，那只是一个分区而已
分区工具fdisk如何使用
n 新建分区
q 不保存退出
p 打印分区表
m 打印选择菜单
d 删除分区
w 保存退出
t 修改ID号
添加分区执行n即可，最后w保存退出

5：格式化

sudo mkfs.  然后按tab 可以看到很多种不同的后缀名，不同的后缀名就是你需要想要格式化的格式

假设我要格式化为ext4 文件格式，那么就是执行
sudo mkfs.ext4 /dev/nvme0n1p1
等待片刻,当done都出现完毕后，意味着格式化已经进行完毕。

6:挂载

创建挂载目录
sudo mkdir toshiba
挂载设备
sudo mount /dev/nvme0n1p1 ./toshiba
检查磁盘状态
df -h

读写测试

进入挂载磁盘的目录

cd toshiba

• 释放内存

sudo sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"

• 拷贝树莓派内存内容到硬盘 （写）

sudo dd if=/dev/zero of=./test_write count=2000 bs=1024k

• 拷贝硬盘内容到树莓派内存 （/etc/fstab读）

 sudo dd if=./test_write of=/dev/null count=2000 bs=1024k

• 注意：不同的卡以及环境 测试效果不同 树莓派受到的影响比较大 ，如果想要测试准确的性能使用PC 电脑测试


自动挂载

测试没有问题如果不需要作为系统盘，只扩展磁盘使用，设置自动挂载

sudo nano /etc/fstab

#结尾添加
/dev/nvme0n1p1  /home/pi/toshiba  ext4  defaults  0  0
#/dev/nvme0n1p1 设备名， /home/pi/toshiba 挂载到目录，ext4是文件系统类型 ，defaults 使用默认的挂载选项
#使更改生效（测试无问题再重启，不然会导致无法挂载导致无法开机）
sudo mount -a

#然后重启

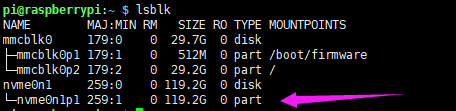

通过lsblk检查设备

NVMe SSD引导启动

先使用SD卡启动树莓派，先挂载测试一下，确保硬件可以正常工作

以下方法二选一即可

方法1

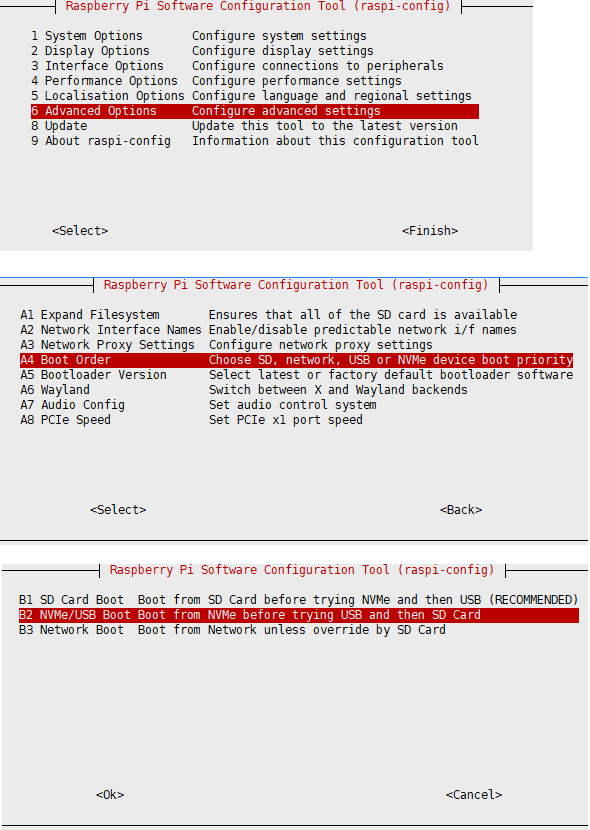

1：执行：

sudo raspi-config

2:重启树莓派

如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件

3：将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可

方法2

1：修改树莓派的引导加载程序配置中的BOOT_ORDER:

sudo rpi-eeprom-config --edit
BOOT_ORDER=0xf41  改为  BOOT_ORDER=0xf416

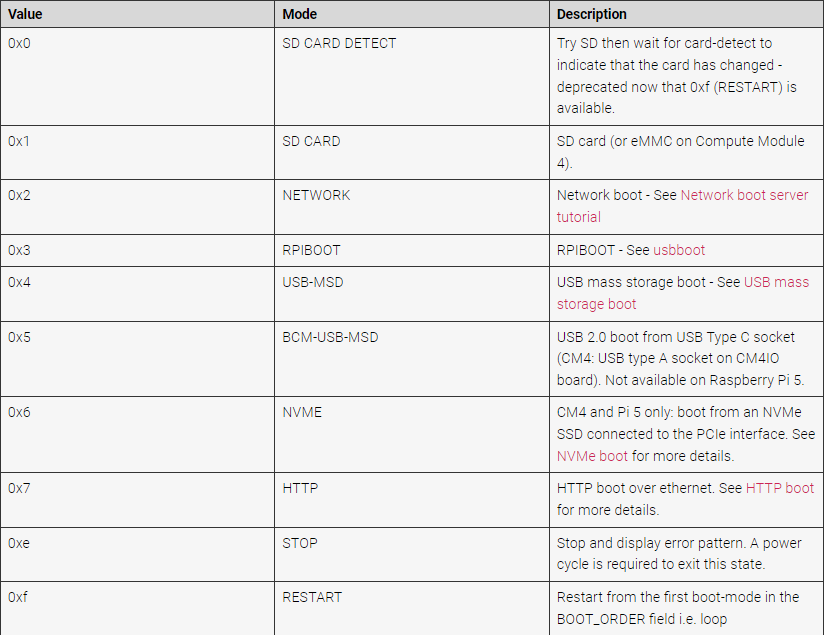

更多内容可以参考BOOT_ORDER

2:重启树莓派

如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件

3：将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可

风扇控制

PI5风扇默认是温度控制50度才开始转，如果想要控制其他温度就可以转，/boot/firmware/config.txt 中添加指定内容即可，例如：

dtparam=fan_temp0=36000,fan_temp0_hyst=2000,fan_temp0_speed=90
dtparam=fan_temp1=40000,fan_temp1_hyst=3000,fan_temp1_speed=150
dtparam=fan_temp2=52000,fan_temp2_hyst=4000,fan_temp2_speed=200
dtparam=fan_temp3=58000,fan_temp3_hyst=5000,fan_temp3_speed=255

其中：

fan_temp0/1/2/3       表示温度（36000表示36℃）

fan_temp0/1/2/3_speed 表示对应的转速（值最大255）

fan_temp0/1/2/3_hyst  表示迟滞温度

更多内容参考这里

注意：仅仅是0123一共4个温度，不可能再设置其他温度，迟滞温度不得超过两个温度的跨步范围

MIPI

支持双MIPI，客户可以自由选择CSI或者DSI连接

DSI屏幕默认是800x480分辨率的屏幕，其他分辨率的屏幕请参考对应的WIKI

DSI

#在config.txt中添加内容
sudo nano /boot/firmware/config.txt
#DSI0
dtoverlay=vc4-kms-dsi-7inch,dsi0
#DSI1
dtoverlay=vc4-kms-dsi-7inch,dsi1

CSI

更新系统：

sudo rpi-update

sudo nano /boot/firmware/config.txt
注意：注意：单个摄像头只能连接MIPI0

容许一个连接DSI一个连接CSI,例如使用IMX219连接MIPI0
例如：使用DSI显示器连接MIPI1，在config.txt 中添加

dtoverlay=imx219,cam0
dtoverlay=vc4-kms-dsi-7inch,dsi1

快捷键Ctrl+o保存文件，并回车

sudo reboot

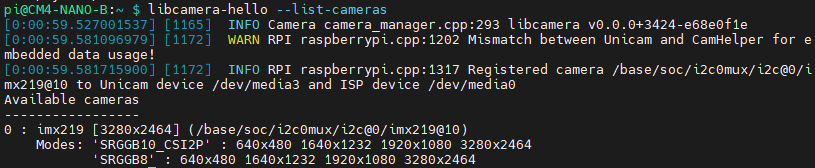

测试摄像头

1. 输入摄像头检测指令，此时可以看到摄像头已经被检查到了

   rpicam-hello --list-cameras



2. 显示摄像头画面到桌面

   rpicam-hello -t 0

3. 拍摄照片

   rpicam-jpeg -o test.jpg

4. 录制一个10s的视频

   rpicam-vid -t 10s -o test.h264

其他命令
检查摄像头是否被检测到

rpicam-hello --list-cameras

打开对应的摄像头

rpicam-hello --camera 1 -t 0
rpicam-hello --camera 0 -t 0

拍摄照片

rpicam-jpeg -o test.jpg
#可以添加 --camera 来指定摄像头

实时时钟 (RTC)

默认不带电池需要额外连接RTC电池

可使用 CR / ML1220 给 RTC 供电

软件调试

默认设备是/dev/rtc0

关于时间，在命令行输入date可以看到当前时间，连接网络树莓派系统会自动网络对时，如果默认RTC设备有连接并且工作正常，那么RTC时间会在自动网络对时后更新时间

sudo hwclock -r 读取RTC时间，如果存在多个RTC设备，可以使用-f来选择对应的设备（例如：sudo hwclock -f /dev/rtc1 -r）

Hwclock简单使用

系统时钟 -> 硬件时钟(RTC)

sudo hwclock -w

同步硬件时钟(RTC) -> 系统时钟

sudo hwclock  -s
 #需要关闭网络，或者关闭网络对时，否则会被改回去

设置硬件时钟时间(RTC)：

sudo hwclock --set --date="9/8/2023 16:45:05"

查看硬件时钟(RTC)

sudo hwclock -r

显示版本信息

sudo hwclock --verbose

自动唤醒

要支持唤醒警报的低功耗模式，添加配置：

sudo -E rpi-eeprom-config --edit
#添加以下两行。
POWER_OFF_ON_HALT=1
WAKE_ON_GPIO=0
#添加之后重启设备（如果连接串口日志可以看到有更新相关日志）
sudo reboot
#您可以使用以下方法测试功能：
echo +600 | sudo tee /sys/class/rtc/rtc0/wakealarm
sudo halt  或者  sudo poweroff
#10分钟后将唤醒并重新启动

RTC电池充电

注意：在添加这个之前先确认你的RTC电池是否容许充电，以及最大容许电压是多少

sudo nano /boot/firmware/config.txt
#添加
dtparam=rtc_bbat_vchg=3000000
#其中 3000000 表示最大电压，充电充到3V就会关闭充电，电压低于3V会启动涓流充电

USB

板载 2 个 USB3.2 Gen2接口，限制电流2A

2500M 网口（ETH1）

RJ45 2500M 网口，支持 10M / 100M / 1000M / 2500M 网络接入

使用RTL8156方案

树莓派OS支持免驱，如果是第三方系统可能无法使用，或者无法实现2500M速率

4G/5G

板子本身不支持4G/5G，需要通过M.2 B KEY接口来接入模组，M.2 B KEY 只有USB3.0 通道，不支持PCIE设备
接入4G/5G 模组 和 SIM卡

如果需要关闭4G/5G 模组，可以使用GPIO6 (BCM编码 6)控制，GPIO6输出高电平关闭模组，GPIO6输出低电平开启模组
关闭或者开启模需要一定时间（大约30秒）

M.2 4G/5G 网卡

M.2 状态灯状态描述：

在配置前，请确认模块已经开机
5G 参考 [5G配置]

4G配置

sudo apt-get install minicom
sudo minicom -D /dev/ttyUSB2
＃输入以下指令：
AT+CUSBPIDSWITCH=9011,1,1
#返回OK 即可
#然后等待网卡重启
#此指令只需要设置一次,下次上电会默认在这个模式下
#如果无法获取USB0网卡执行:
sudo dhclient -v usb0

RNDIS拨号上网请参考： RNDIS拨号上网

正常执行上面之后会识别到USB0网卡（如果你没有连接其他USB网卡）

如果你使用物联网卡，比如移动物联网卡，成功注册网络；但是拨号上网失败，无法ping通，可以尝试用以下AT指令的其中一条选择最优频段：

AT+CNBP=0x0002000000400183,0x000001E000000000,0x0000000000000021
AT+CNBP=0x0002000000400180,0x480000000000000000000000000000000000000000000042000001E200000095,0x0000000000000021

AT指令

如果无法连接网络，可以通过指令AT检查状态

sudo apt-get install minicom
sudo minicom -D /dev/ttyUSB2

常用AT指令

下面AT指令4G/5G模组指令通用

更多AT指令参考： AT_Command_V2.00
更多文档参考：SIMCom
