CM5-DUAL-ETH-BOX-B 使用教程
产品特性
- 禁止带电时拔插除 USB 和 HDMI 之外的任何设备
- Type C 可用作 USB SLAVE 接口烧录镜像或设备供电。
- 板载 2 个 USB 接口，USB 接口最大电流输出总和为 2A。（1 路 USB 3.2 Gen1 + 1 路 USB 2.0 接口）
- 支持 3 屏幕异显，添加 MIPI DSI 驱动，不管是否连接屏幕，系统都将默认连接，屏幕将会分屏 显示（和系统版本有关系）
- 板载 M.2 M KEY 接口，支持 NVMe 硬盘协议（或者 PCIE 协议的 AI 模块）
- 板载 BOOT 开关，可以上电前将 BOOT 开关拨动至 ON，通过 Type C 连接电脑，让设备接入烧录模式
- 使用 Type C 烧录不要连接其他设备，否则供电不足将导致无法识别设备

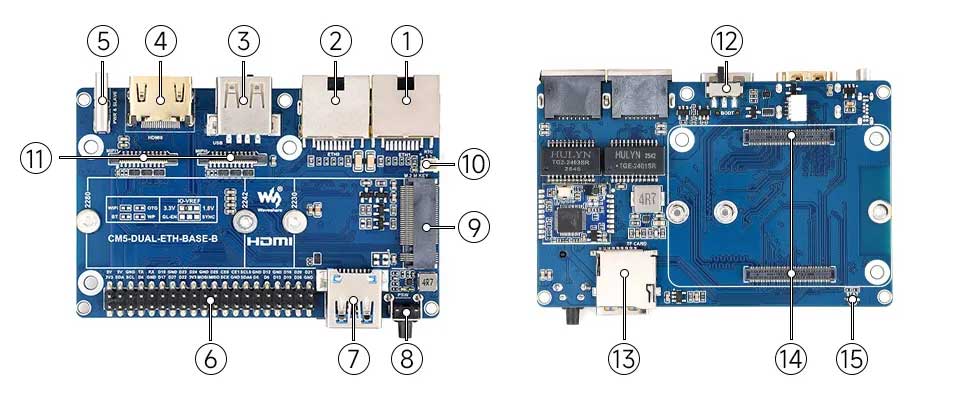

板载资源
1. RJ45 2500M 网口
支持 10M / 100M / 1000M / 2500M 网络接入
2. RJ45 1000M 网口
支持 10M / 100M / 1000M 网络接入
3. USB 2.0 接口
标准 USB 2.0 接口
4. HDMI 接口
支持 4K 输出
5. Type-C 供电接口
DC 5V 供电接口，也可作为 eMMC 烧录接口
6. 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
7. USB 3.2 Gen1 接口
支持 5Gbps 读写
8. PSW 按键
长按强制关机，短按软关机或者开机
9. M.2 M KEY
支持 2230 / 2242 / 2280 NVMe 硬盘或者 AI 模块
10. RTC 电池接口
SH1.0 插座，用于外接 RTC 电池，维持实时时钟运行
11. MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
12. BOOT 开关
方便用户进入烧录模式
13. Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本
14. CM5 连接器
适用于 Compute Module 5 的所有版本
15. STAT LED
双色状态 LED

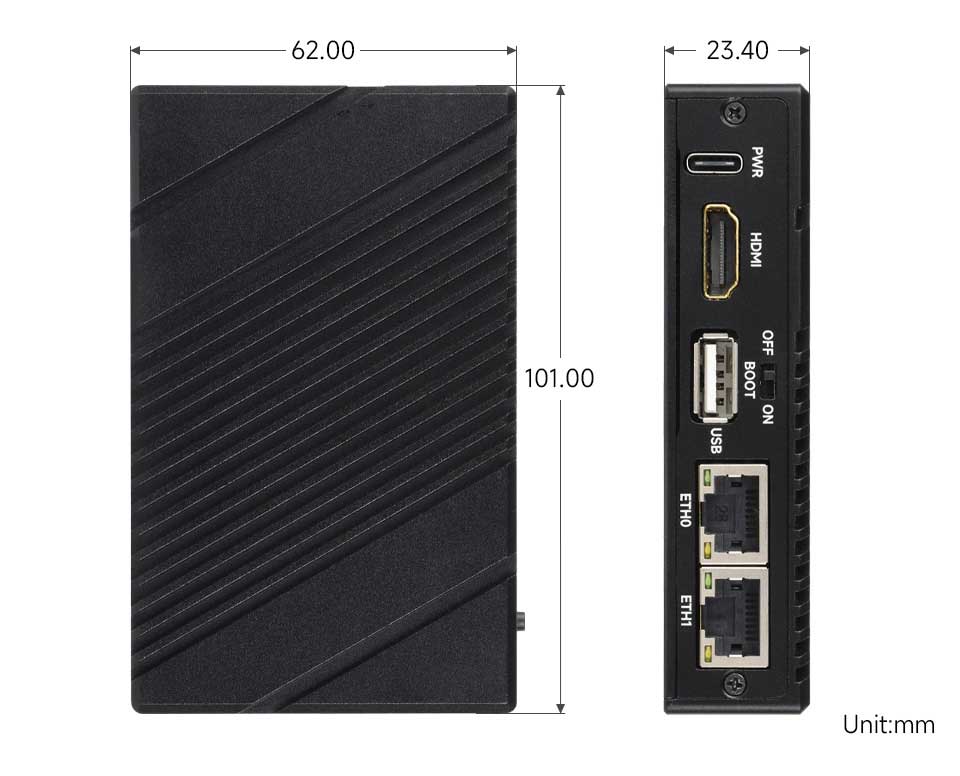

产品尺寸
开发相关
镜像烧录
NVMe(M.2 M KEY)
NVMe SSD 引导启动
- 先使用 SD 卡启动树莓派，先挂载测试一下 NVMe 硬盘，确保硬件可以正常工作
- NVMe SSD 引导启动：引导启动配置教程
MIPI

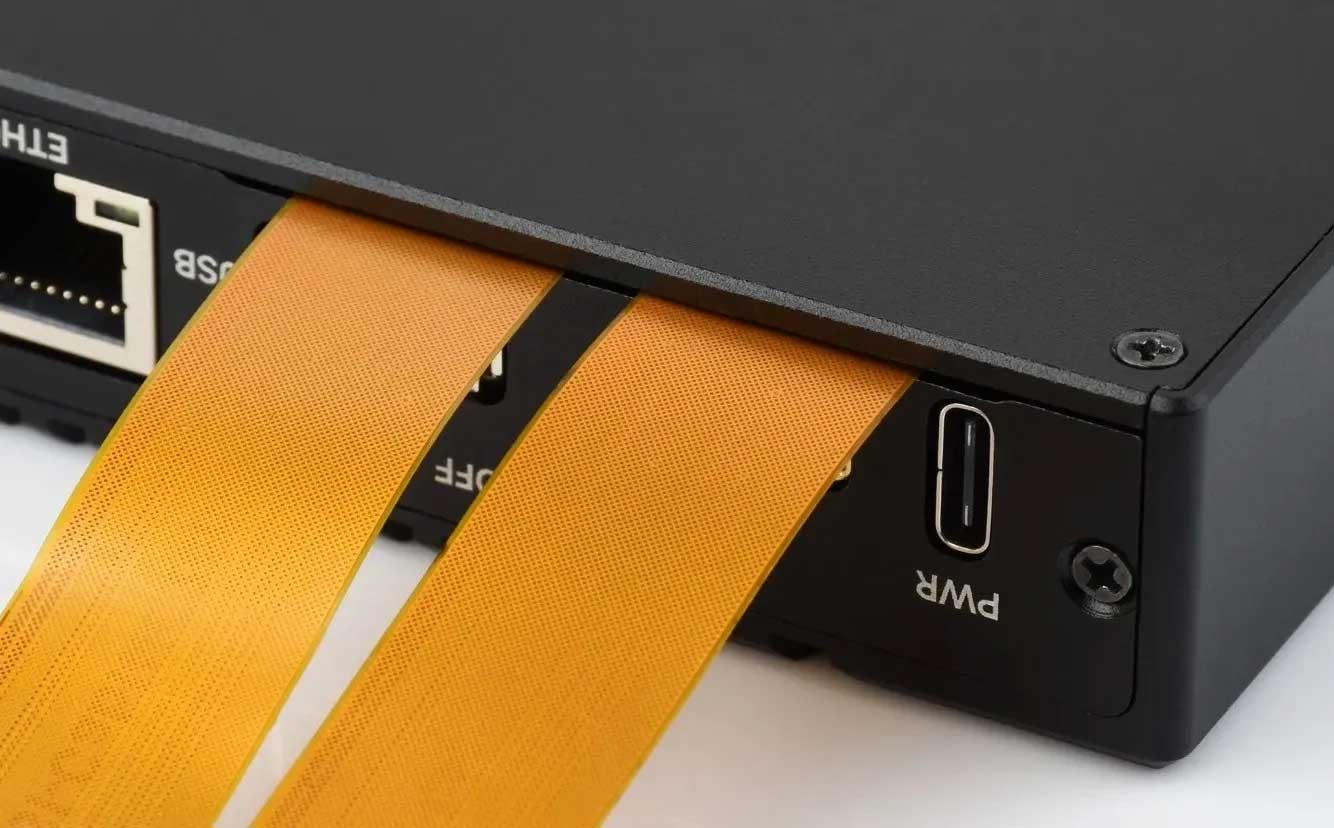

- 外壳上盖与侧盖直接留有空隙，可从此空隙引出 MIPI 排线
相关资料
1. 硬件资料
- 开发板设计文件
2. 技术手册
