18.5inch-FHD-LCD 使用教程

产品特性

•18.5英寸IPS屏幕,1920x1080硬件分辨率
•10点电容触控,带钢化玻璃面板,硬度达6H
•使用全贴合触摸工艺,显示效果更佳
•配合Raspberry Pi使用时,支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie
•作为计算机显示器使用时,支持Windows 11 / 10 / 8.1 / 8 / 7
•搭配Jetson Nano使用时,支持Ubuntu
•支持多国语言OSD菜单(可用于电源控制,调节亮度/对比度等)
•支持软件DDC/CI调光

产品参数

项目描述单位
产品型号18.5inch FHD LCD/
尺寸18.5Inch
可视角度178Deg
分辨率1920x1080Pixels
整机尺寸432.80(H)×255.90(V)×16.00(D)mm
显示区域408.96(H)×230.04(V)mm
色域72%NTSC
默认亮度250cd/m²
对比度1000:1/
背光调节OSD菜单/DDCCI调光/
刷新率60Hz
显示接口HDMI/Type-C/
电源接口12V供电/
默认功耗12Watt

电气规格

参数最小值标准值最大值单位Note
输入电压11.512.0012.5VNote 1
输入电流1.52TBDANote 2
工作温度02560Note 3
存储温度-102570Note 3

•Note 1:输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2:输入电流需≥1.5A,否则将导致启动失败或者显示异常,长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3:请不要将显示屏长期置于高温高湿的存储环境,显示屏需在极限值范围内工作,否则将可能损坏显示屏。

搭配PC机使用

支持Windows 11 / 10 / 8.1 / 8 / 7系统。

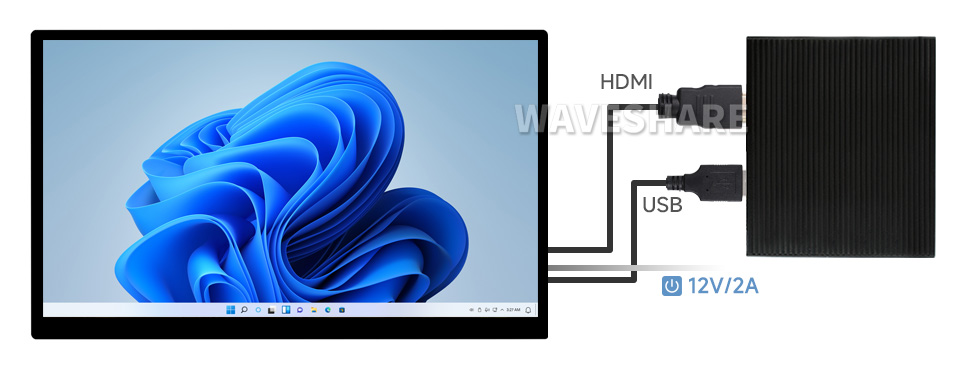

HDMI接口显示

1. 连接12V 2A电源适配器到屏幕的DC电源接口
2. 将LCD的Touch接口连接到PC机的USB接口,Windows会自动识别触摸功能
3. 将LCD的HDMI接口连接到PC机的HDMI接口,Windows会自动识别显示功能

  • 注意:
  • 部分PC机不支持HDMI设备即插即用,一般重启系统后可正常使用。
  • 若12V电源供电不足会导致LCD闪屏,建议使用配套12V 2A电源适配器或者手动调低亮度,可恢复正常使用。

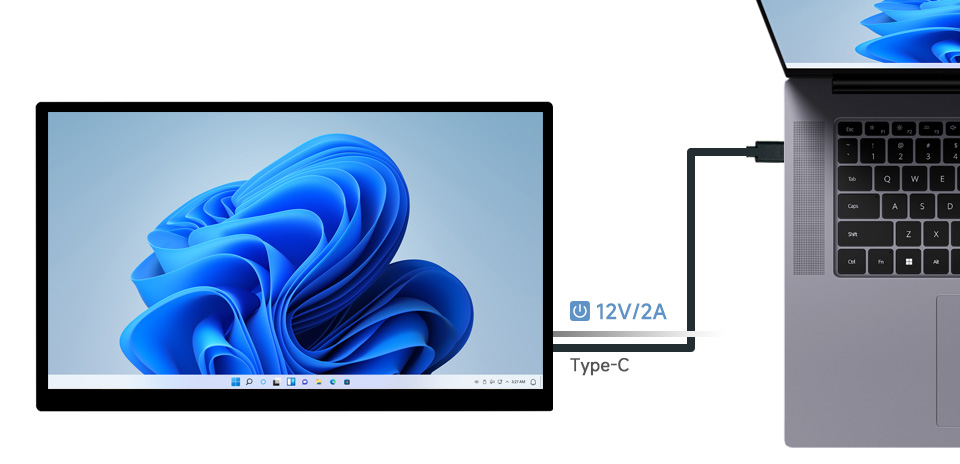

Type-C接口显示

1. 连接12V 2A电源适配器到屏幕的DC电源接口
2. 使用双头Type-C线,将LCD的Touch接口到PC机的全功能Type-C接口,Windows会自动识别触摸和显示功能

  • 注意:
  • 主控设备需要具备全功能 Type-C 接口才可使用 Type-C 显示功能。
  • 部分PC机不支持Type-C显示设备即插即用,一般重启系统后可正常使用。
  • 若12V电源供电不足会导致LCD闪屏,建议使用配套12V 2A电源适配器或者手动调低亮度,可恢复正常使用。


Windows指定触控屏

以windows11系统为例:

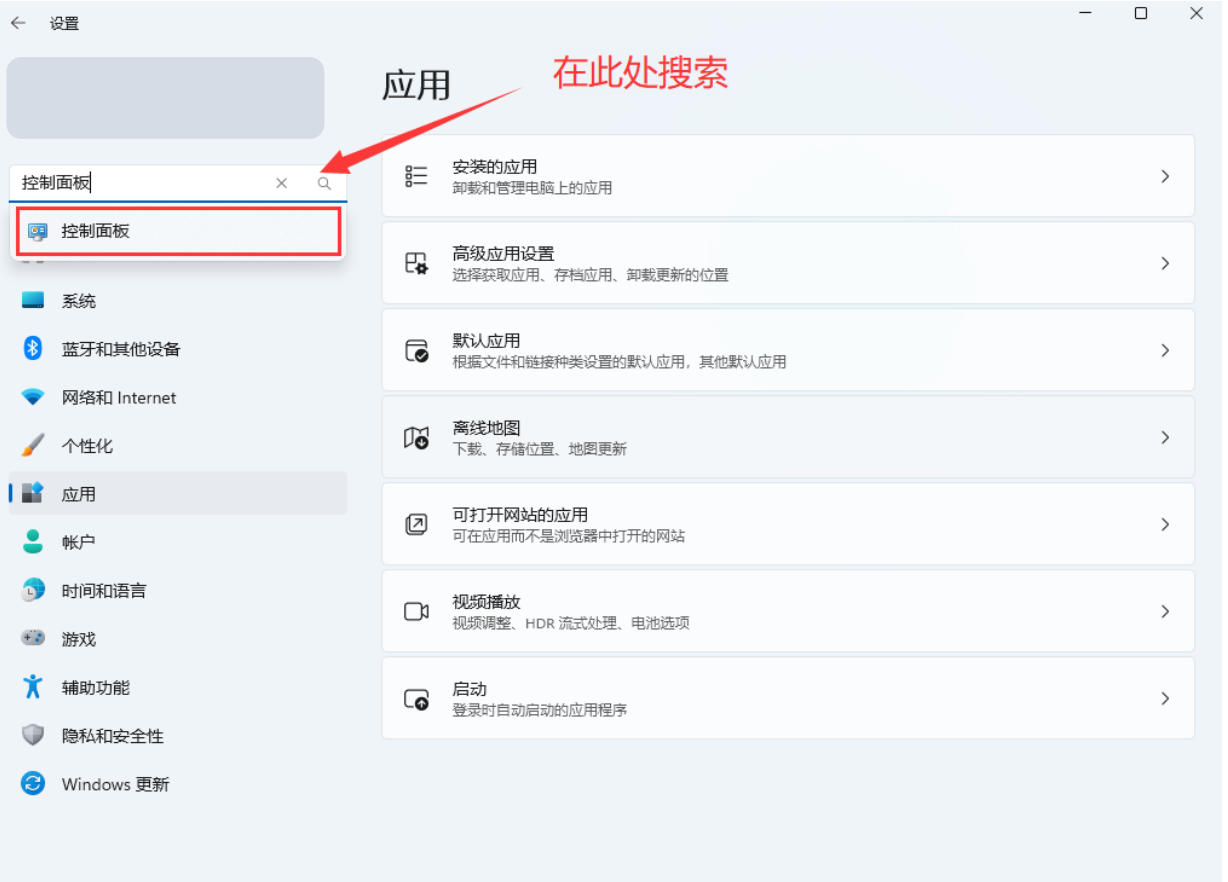

  • 1.进入系统的Windows设置 ,在搜索栏输入并点击" 控制面板 " (如下图所示)

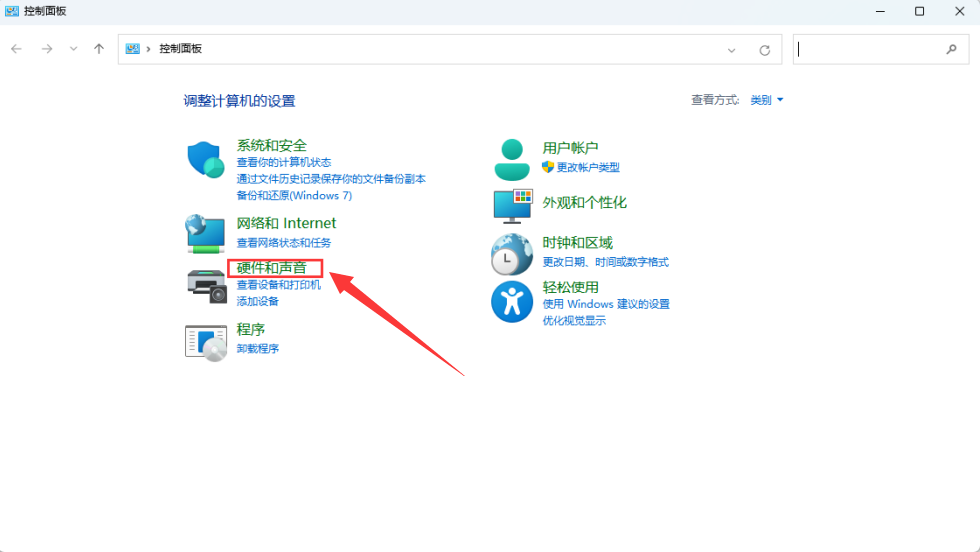

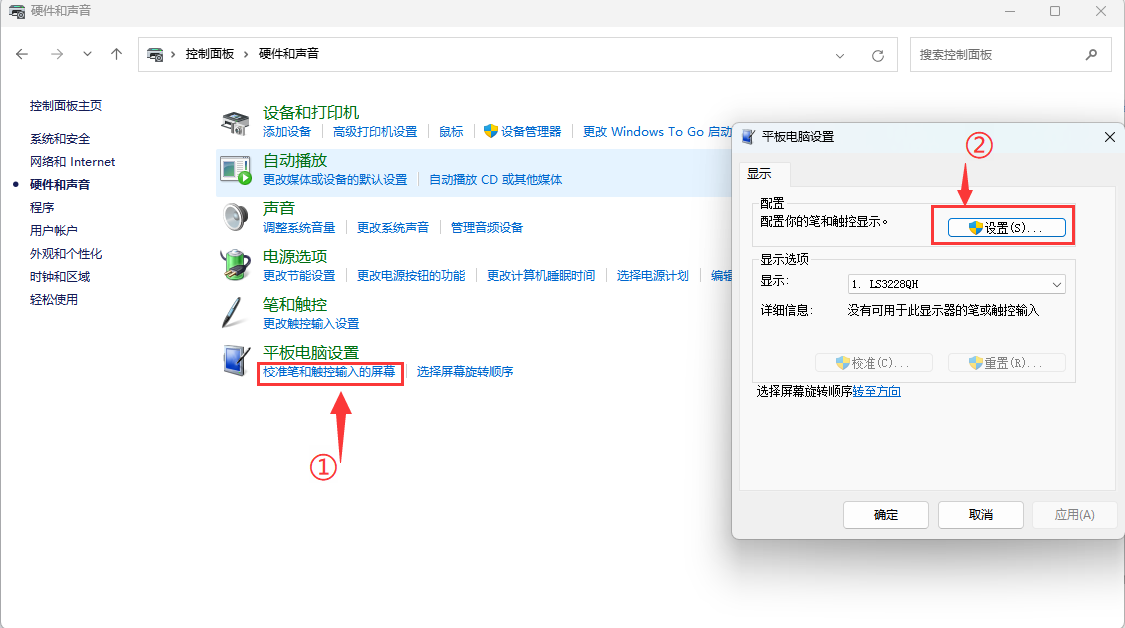

  • 2.在弹出的“控制面板”界面中,选择“硬件与声音”


  • 3.选择“校准笔和触控输入的屏幕 ”中,在弹出的平板电脑设置中点击“设置”

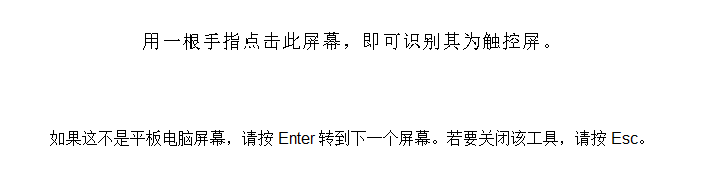

  • 3.屏幕将会出现下图的文字提示,请用手指点击触摸板,电脑将会识别其为触控屏。
PS:假如屏幕为空白,请按“Enter”回车键,文字提示将会切换屏幕。(文字提示对应的屏幕,将作为触控屏。)


折叠
使用windows10 系统请点击展开查看具体步骤

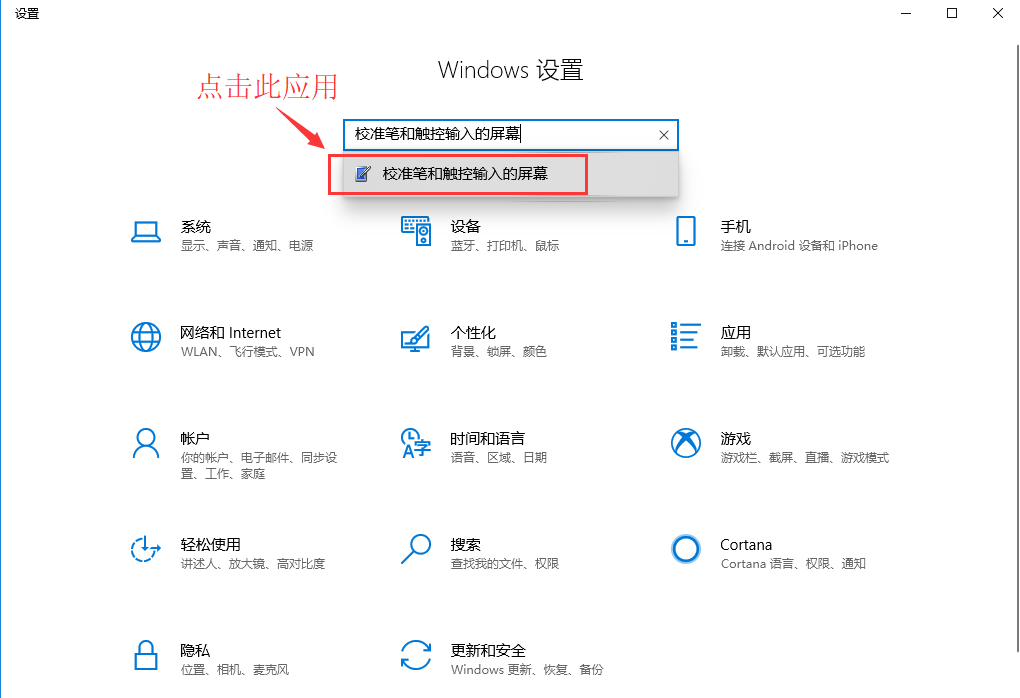

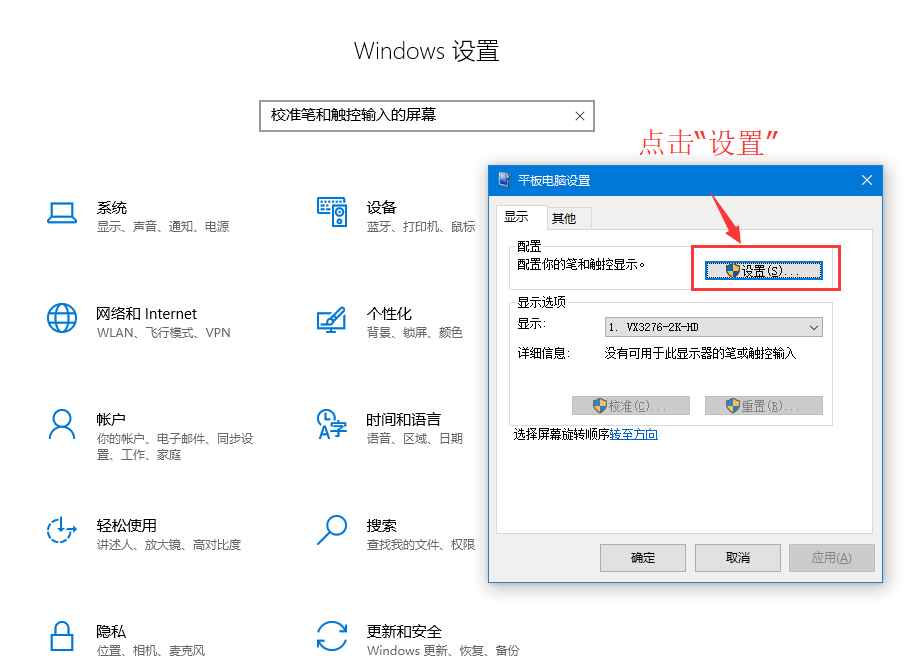

  • 1.进入系统的Windows设置 ,在搜索栏输入并点击" 校准笔和触控输入的屏幕 " (如下图所示)


  • 2.在弹出的“平板电脑设置”界面中,点击“设置”


  • 3.屏幕将会出现下图的文字提示,请用手指点击触摸板,电脑将会识别其为触控屏。
PS:假如屏幕为空白,请按“Enter”回车键,文字提示将会切换屏幕。(文字提示对应的屏幕,将作为触控屏。)


搭配树莓派使用

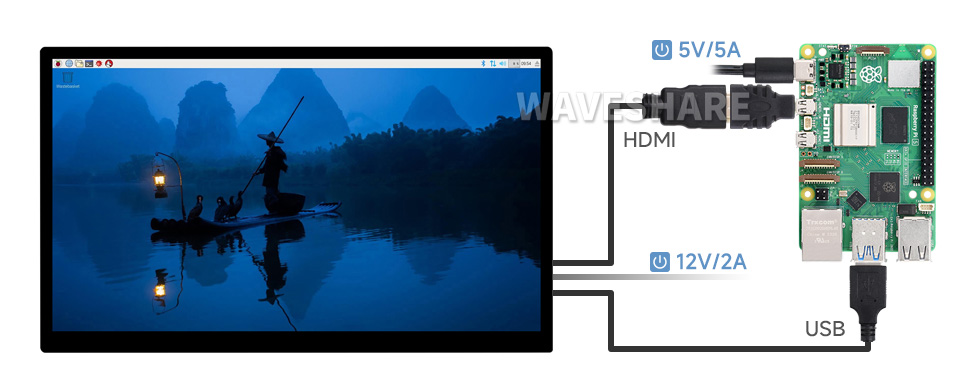

硬件连接

1. 连接12V 2A电源适配器到屏幕的DC电源接口
1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

软件设置

用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

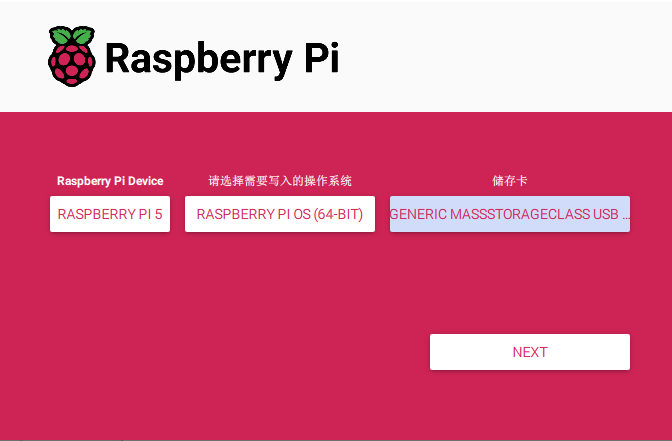

  • 2. 镜像烧写完成后,打开TF卡根目录的config.txt文件,在config.txt最后加入以下代码,保存并安全弹出TF卡。
hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 0
  • 3. 将TF卡插入树莓派,给树莓派上电,正常等待几秒后可以进入显示,系统启动后可以正常触摸。

显示旋转

Bookworm系统

GUI 界面旋转

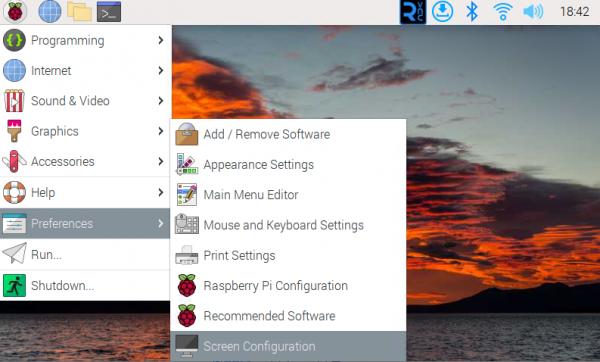

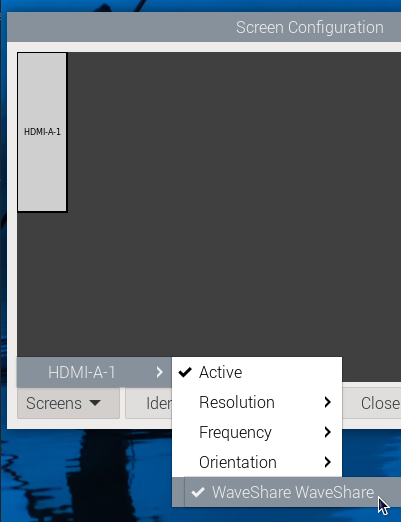

  • 1.打开"Screen Configuration"应用程序;


  • 2.依次点击菜单"Screen"->"HDMI-A-1"->"Touchscreen" ,勾选"Waveshare Waveshare"

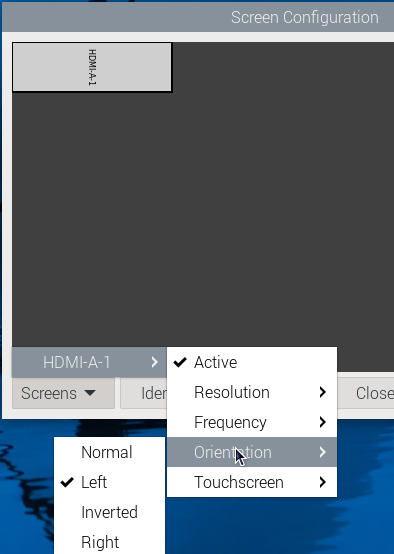

  • 3.依次进入"Screen"->"HDMI-A-1"->"Orientation",选择所需的旋转方向,并点击 Apply 应用设置,即可完成显示与触摸方向的同步旋转。


注意:仅 Bookworm 系统支持此方法实现“显示+触摸”同步旋转。Bullseye 及更早版本需分别设置显示与触摸旋转。

lite版本显示旋转(无桌面环境)

编辑启动命令行文件:

sudo nano /boot/firmware/cmdline.txt

在cmdline.txt文件开头添加以下参数(需修改为屏幕实际分辨率) :

video=HDMI-A-1:400x1280M@60,rotate=90

可替换为:

  • rotate=90:顺时针旋转90°
  • rotate=180:旋转180°
  • rotate=270:逆时针旋转90°

注意:HDMI 与其他接口(如 DPI、DSI)共享旋转设置,无法分别单独设置。

Bullseye/Buster系统

GUI 界面旋转

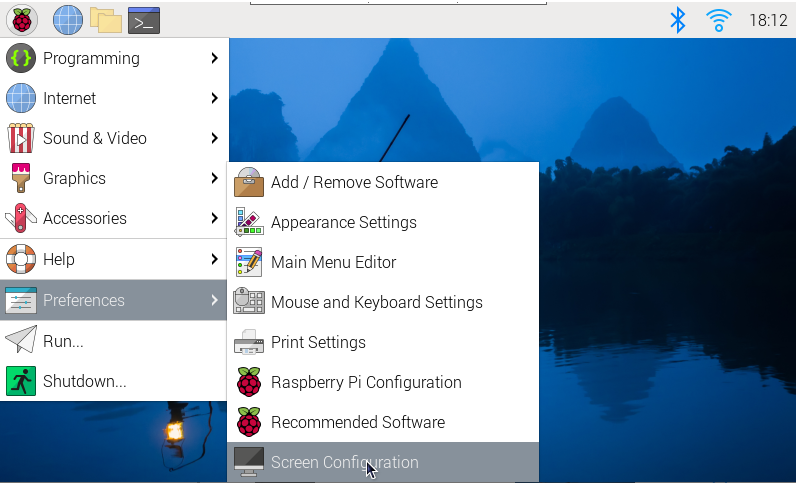

  • 1.打开"Screen Configuration"应用程序;


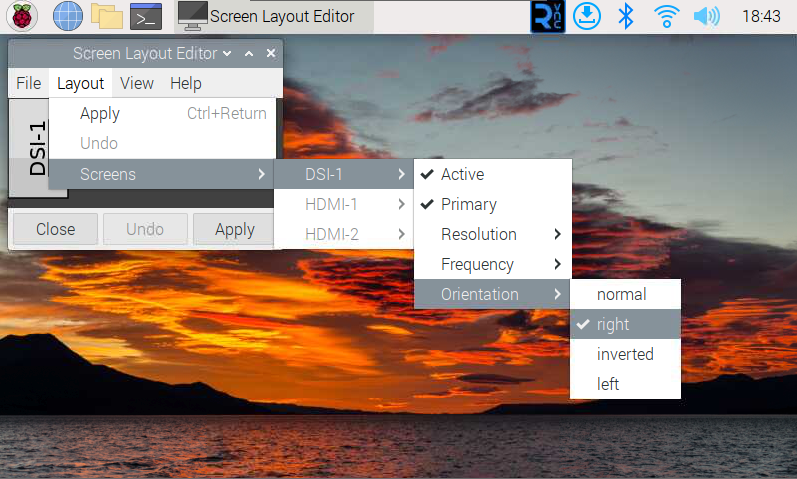

  • 2.依次点击菜单"Screen"->"HDMI-A-1"->"Orientation",选择所需的旋转角度,并点击 Apply 应用设置。


lite版本显示旋转

  • 1.需要修改/boot/cmdline.txt文件:
sudo nano /boot/cmdline.txt
  • 2.在cmdline.txt文件开头添加以下参数(需修改为屏幕实际分辨率) :
video=HDMI-A-1:400x1280M@60,rotate=90

可替换为:

  • rotate=90:顺时针旋转90°
  • rotate=180:旋转180°
  • rotate=270:逆时针旋转90°

注意:HDMI 与其他接口(如 DPI、DSI)共享旋转设置,无法分别单独设置。

  • 3.保存并重新启动
sudo reboot

Stretch/Jessie系统

对于较旧系统(不使用 vc4-kms-v3d 或 vc4-fkms-v3d 驱动),请按以下方式设置:

  • 1.编辑 config.txt 文件:
sudo nano /boot/config.txt
  • 2. 在文件末尾加入语句:
display_rotate=1 #1:90;2: 180; 3: 270
  • 3. 保存后重启树莓派即可
sudo reboot

触摸屏旋转设置

部分屏幕可通过长按背面的 Rotate Touch 按键来旋转触摸方向,每次长按可切换一次方向。

Bookworm 系统(命令行方式)

如果使用图形界面进行旋转,可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字:
1. 创建 udev 规则文件:

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2. 添加所需旋转角度对应的内容(根据需要取消注释):

#90°:
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

#180°:
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

#270°:
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

3. 保存并重启

sudo reboot

Bullseye/Buster 系统

1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput
  • 如果你安装的是Ubuntu系统,或者是Jetson Nano。安装指令为
sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在,这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf
#找到 touchscreen的部分,在里面添加对应的旋转角度指令,然后保存即可
#90°Right触摸旋转:
Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
#180° Inverted触摸旋转:
#Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
#270° Left旋转:
#Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

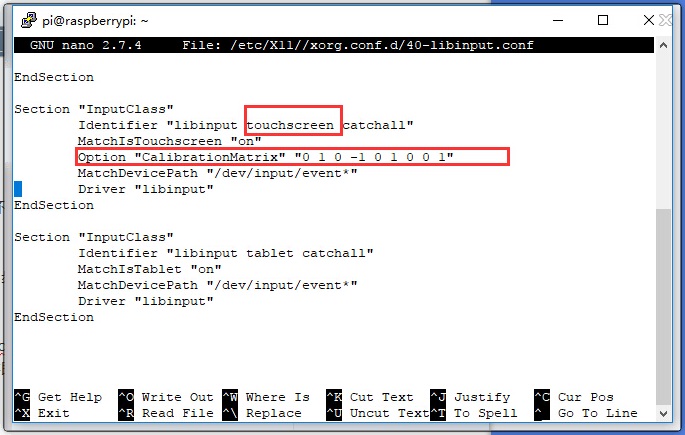

类似下图位置:


5. 重启树莓派

sudo reboot

完成以上步骤后触摸将会进行旋转。

使用触摸屏虚拟键盘

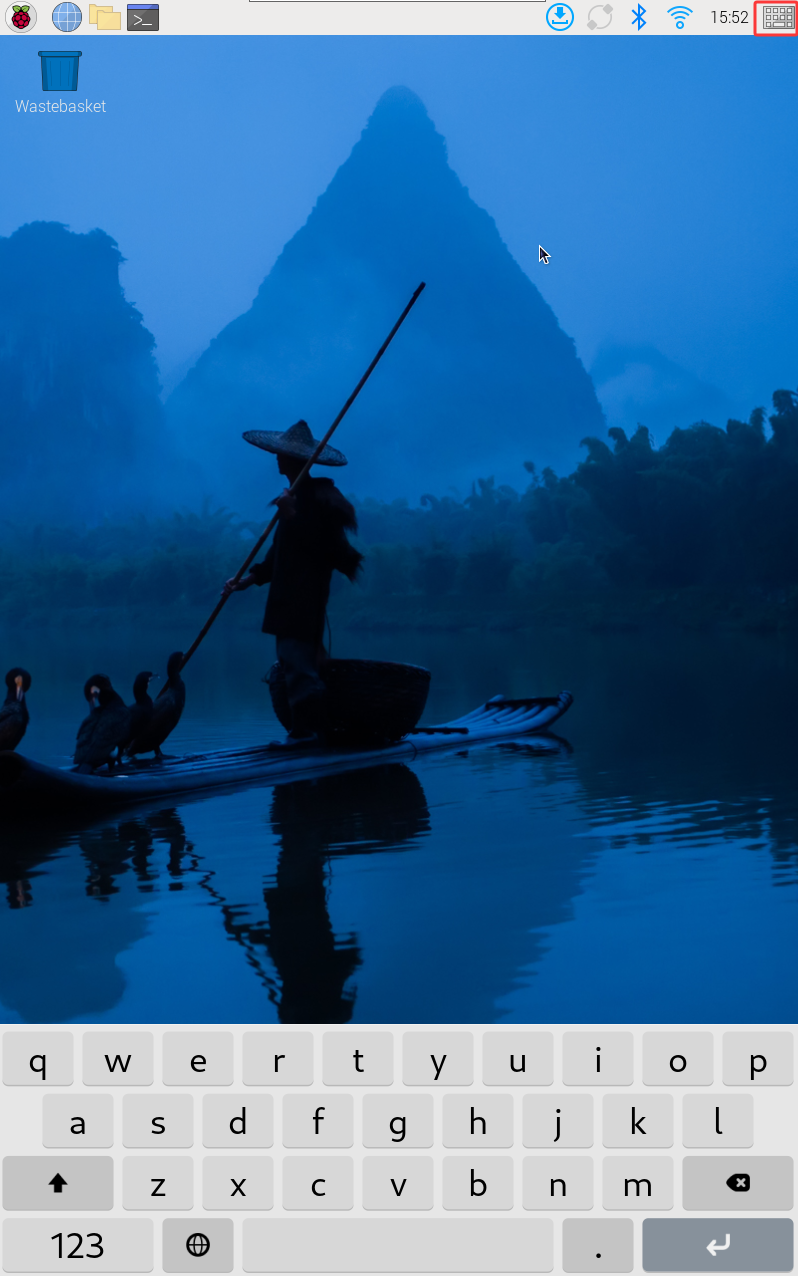

从 Raspberry Pi OS Bookworm 版本开始,系统默认集成了 Squeekboard 屏幕键盘。
当连接触摸显示屏时,在可以输入文字的情况下,屏幕键盘会自动显示;而在无法输入文字的情况下,它会自动隐藏。
对于不支持自动检测文字输入的应用程序,可以使用任务栏最右侧的键盘图标手动显示或隐藏屏幕键盘。

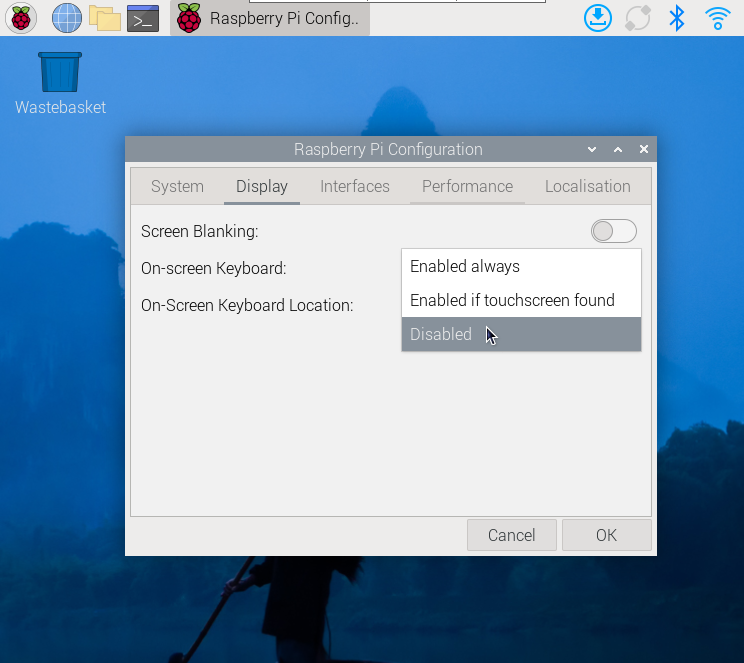

你也可以通过“Raspberry Pi Configuration”中的“Display”选项栏目,或通过 raspi-config 中的“Display”部分,来设置屏幕键盘的显示或隐藏。

  • 提示:

在 Raspberry Pi OS 的 Bookworm 之前的版本中,请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器,请使用 wvkbd。

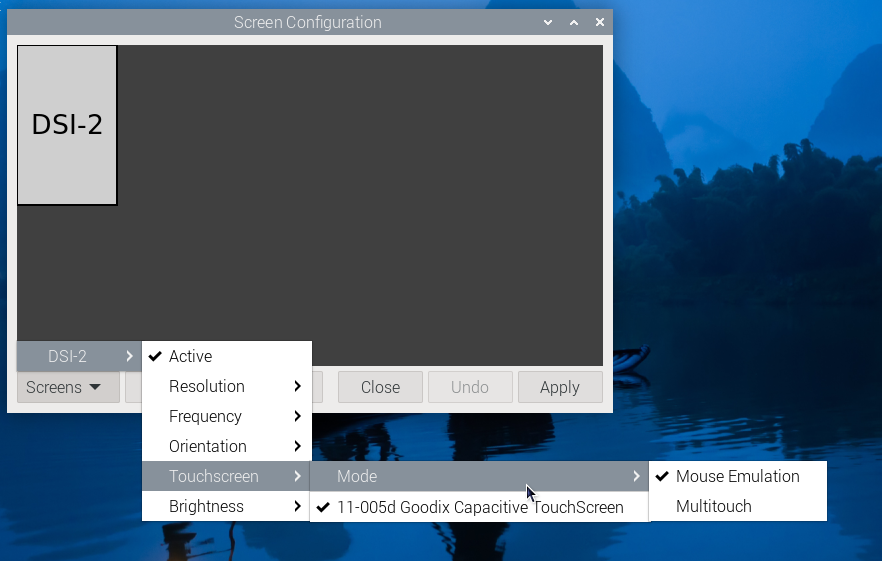

触摸模式选择

Bookworm系统支持两种触控模式,可在 Screen Configuration > Touchscreen 菜单中切换:

  • 1.Mouse Emulation(默认)
单击 = 鼠标左键功能
长按 = 鼠标右键功能
支持双击
不支持滑动页面和多点触摸功能

注:此模式适合需要鼠标操作的场景,如双击打开文件管理器,长按实现右键功能。

  • 2.Multitouch
支持多点触摸功能
支持滑动页面
不支持双击和长按右键功能

注:此模式适合触控优化场景,如网页浏览、滚动列表。

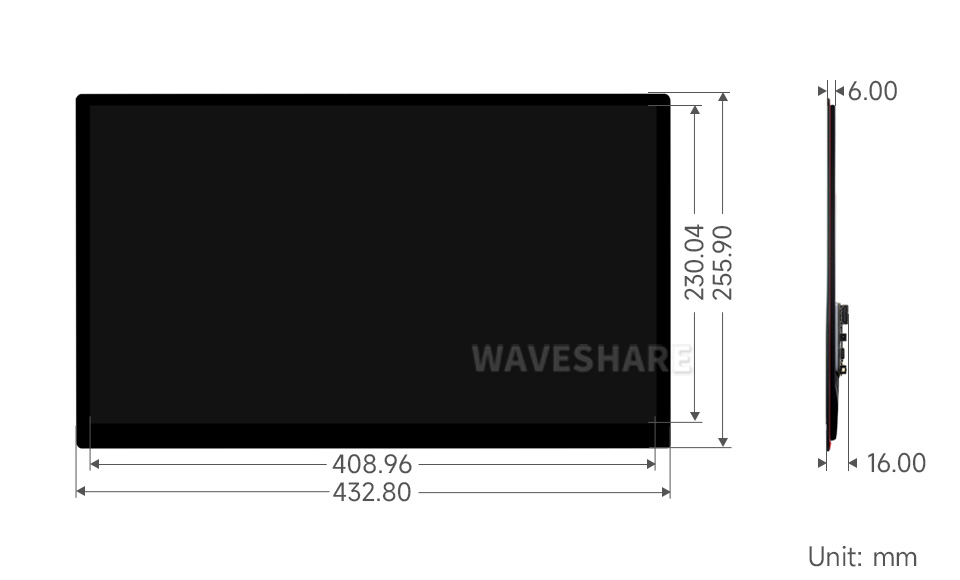

外观尺寸


FAQ

问题:18.5inch FHD LCD支持PWM调光吗?

不支持,仅支持OSD菜单/DDCCI调光。
