8inch-768x1024-LCD 使用教程

基本介绍

概述

8inch 768x1024 LCD是一款高清分辨率的通用电容触控屏,兼容大多数标准HDMI设备。
具有轻薄的机身、坚硬的钢化玻璃盖板、出色的显示性能以及流畅的多点触控效果。
底板自带固定螺母,使用户能够更便捷地集成为一体化项目。

特性

•8英寸IPS屏幕,768x1024硬件分辨率
•10点电容触控,带钢化玻璃面板,硬度达6H
•配合Raspberry Pi使用时,支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie
•作为计算机显示器使用时,支持Windows 11 / 10 / 8.1 / 8 / 7
•支持HDMI音频输出,板载3.5mm耳机接口和4PIN喇叭接口

产品参数

项目描述单位
产品型号8inch 768x1024 LCD/
尺寸8Inch
可视角度178Deg
分辨率768x1024Pixels
触摸屏尺寸147.30(H)×188.00(V)mm
显示区域122.70(H)×163.40(V)mm
像素间距0.1587(H) x 0.1587(V)mm
色域68%NTSC
最大亮度350cd/m²
对比度900:1/
背光调节OSD菜单调光/
刷新率60Hz
显示接口标准HDMI接口/
电源接口5V Type-C供电/
功耗4Watt

电气规格

参数最小值标准值最大值单位Note
输入电压4.755.005.25VNote 1
输入电流750800TBDmANote 2
工作温度02550Note 4
存储温度-202560Note 4

•Note 1:输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2:输入电流需≥800mA,否则将导致启动失败或者显示异常,长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3:请不要将显示屏长期置于高温高湿的存储环境,显示屏需在极限值范围内工作,否则将可能损坏显示屏。

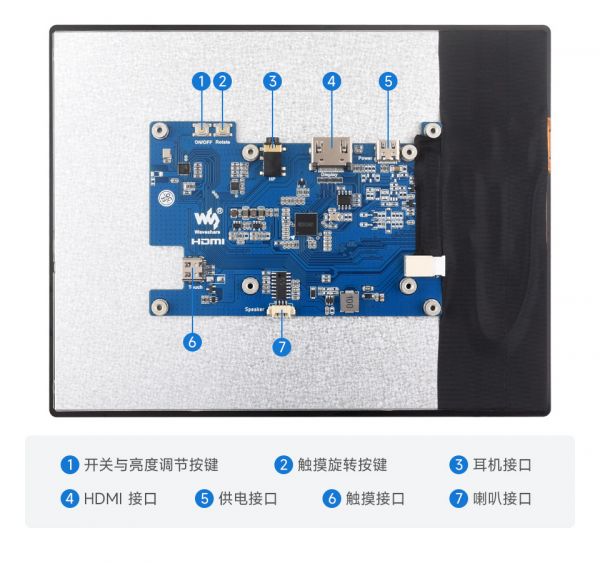

接口介绍


使用教程

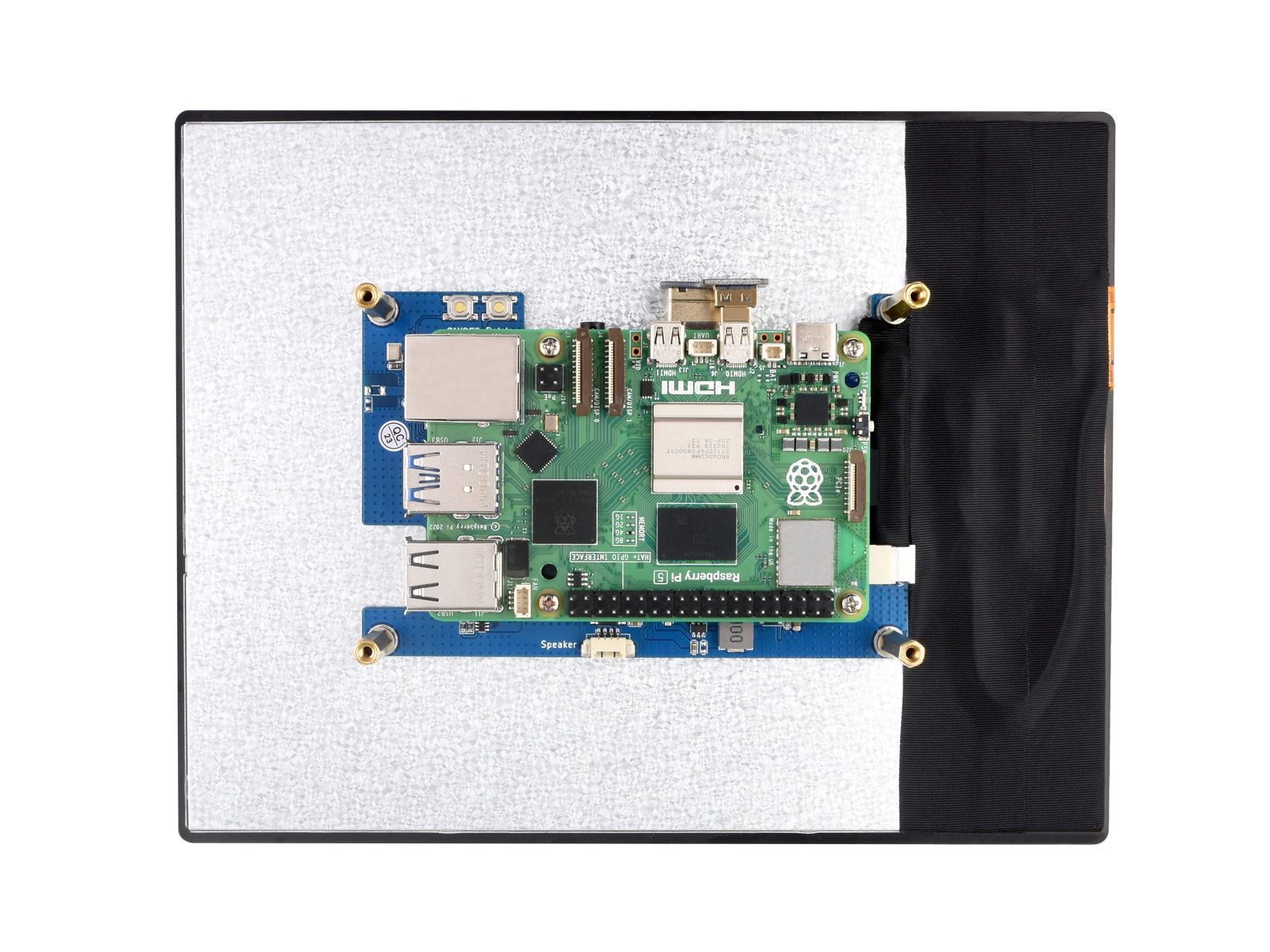

搭配树莓派使用

硬件连接:

1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

软件设置:

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时,必须手动设置分辨率,否则会导致显示分辨率不正确,影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上,并解压得到.img文件
3. TF卡连接到PC,使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件,选择第1步准备的系统镜像,点击write烧写系统镜像
5. 烧写完成后,打开TF卡根目录的config.txt文件,在config.txt最后加入以下代码,保存并安全弹出TF卡

hdmi_group=2
hdmi_mode=87
hdmi_force_hotplug=1
hdmi_timings=768 0 80 32 60 1024 0 10 10 10 0 0 0 60 0 59400000 0

6. 将TF卡插入树莓派,给树莓派上电,正常等待几秒后可正常显示

搭配PC机使用

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法:

1.将LCD的Touch接口连接到PC机的USB接口,Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口,Windows会自动识别显示功能。

  • 注意:
  • 部分PC机不支持HDMI设备即插即用,一般重启系统后可正常使用。
  • 若USB接口供电不足会导致LCD闪屏,通过外接5V 1A电源适配器到LCD的Power接口后,可恢复正常使用。

Windows指定触控屏

以windows10系统为例:

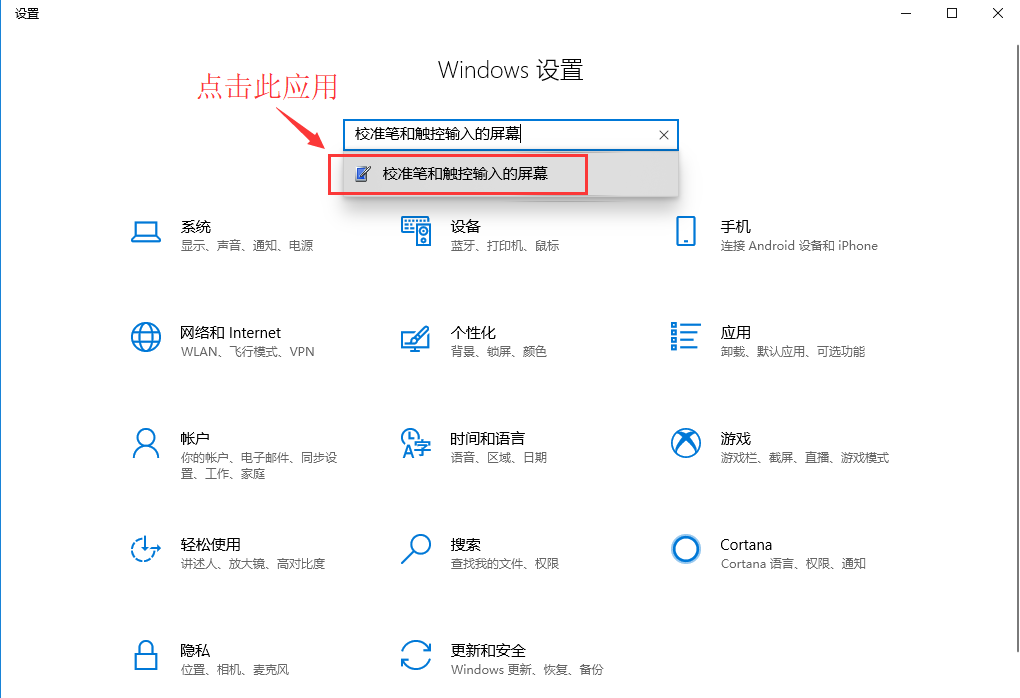

  • 1.进入系统的Windows设置 ,在搜索栏输入并点击" 校准笔和触控输入的屏幕 " (如下图所示)

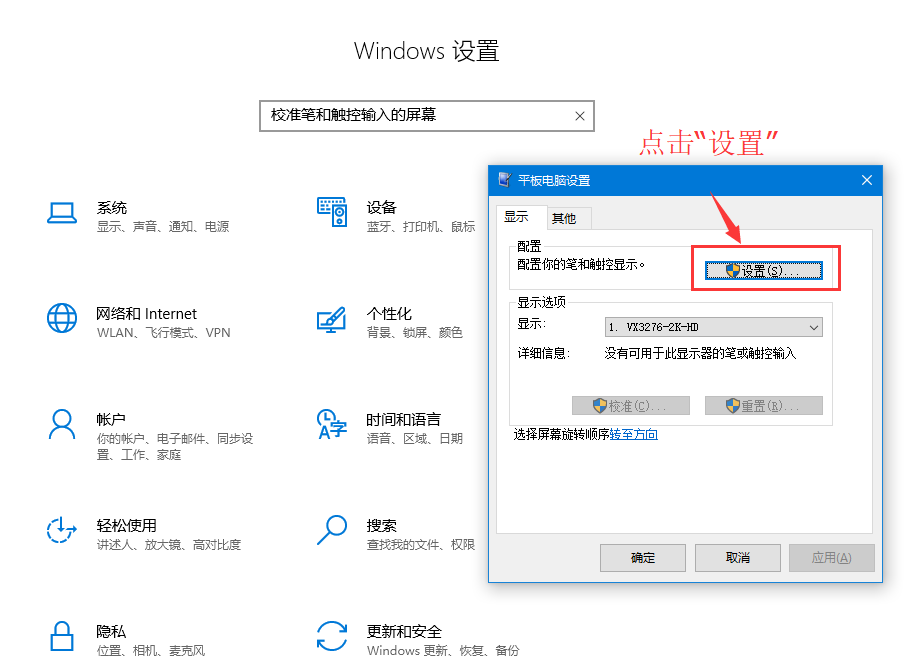

  • 2.在弹出的“平板电脑设置”界面中,点击“设置”



  • 3.屏幕将会出现下图的文字提示,请用手指点击触摸板,电脑将会识别其为触控屏。
PS:假如屏幕为空白,请按“Enter”回车键,文字提示将会切换屏幕。(文字提示对应的屏幕,将作为触控屏。)
