产品特性​

• 采用了 Raspberry Pi 研发的 RP2350A 微控制器芯片
• 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
• 内置 520KB 的 SRAM 和 4MB 的片上 Flash
• 采用 Type-C 公头设计
• 支持 Type-C 接口供电 (兼容 PD 协议)
• 邮票孔设计，可直接焊接集成到用户自主设计的底板上
• 支持 USB1.1 主机和从设备
• 支持低功耗睡眠和休眠模式
• 可通过 USB 识别为大容量存储器进行拖放式下载程序
• RP2350A 的 29 个 GPIO 引脚引出（20 个可通过排针引出，其余仅可焊接引出）
• 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC、16 个可控 PWM 通道
• 精确的片上时钟和定时器
• 内置温度传感器，可实时监测芯片温度
• 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

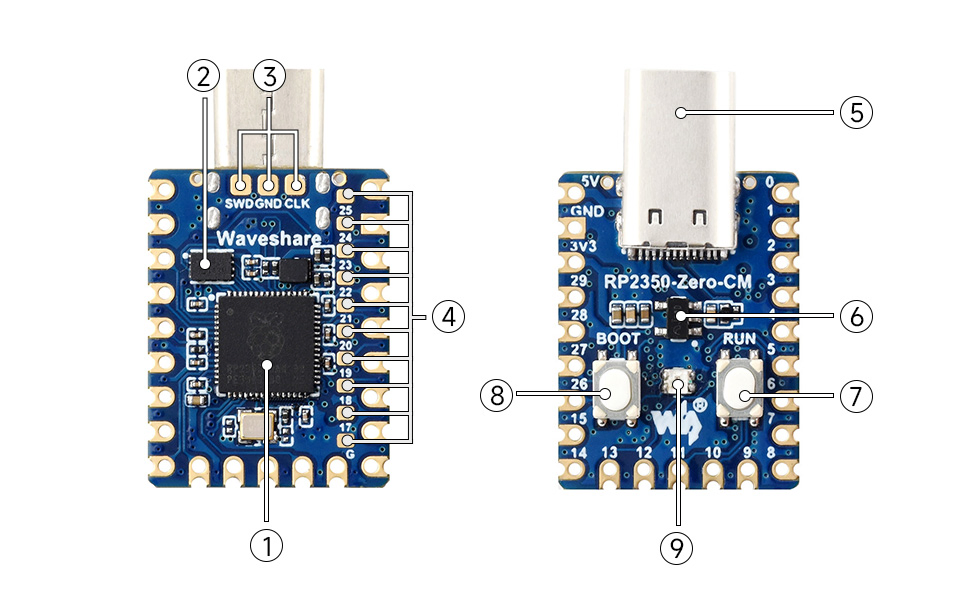

板载资源​

1. RP2350A 双核、双架构处理器，最高 150MHz 运行频率
2. 4MB NOR Flash 板载 4MB NOR Flash 存储器
3. Debug 接口 用于程序调试与开发
4. RP2350A 引脚引出 引出 10 个引脚（需焊接），其中 9 个为 GPIO 引脚
5. USB Type-C 公头 用于下载程序，且支持 USB 1.1 主机和从设备模式
6. ME6217C33M5G 低压降 LDO，最大输出电流 800mA
7. BOOT 按键 复位时按下，进入下载模式
8. RUN 复位按键 用于复位开发板
9. WS2812 炫酷 RGB LED

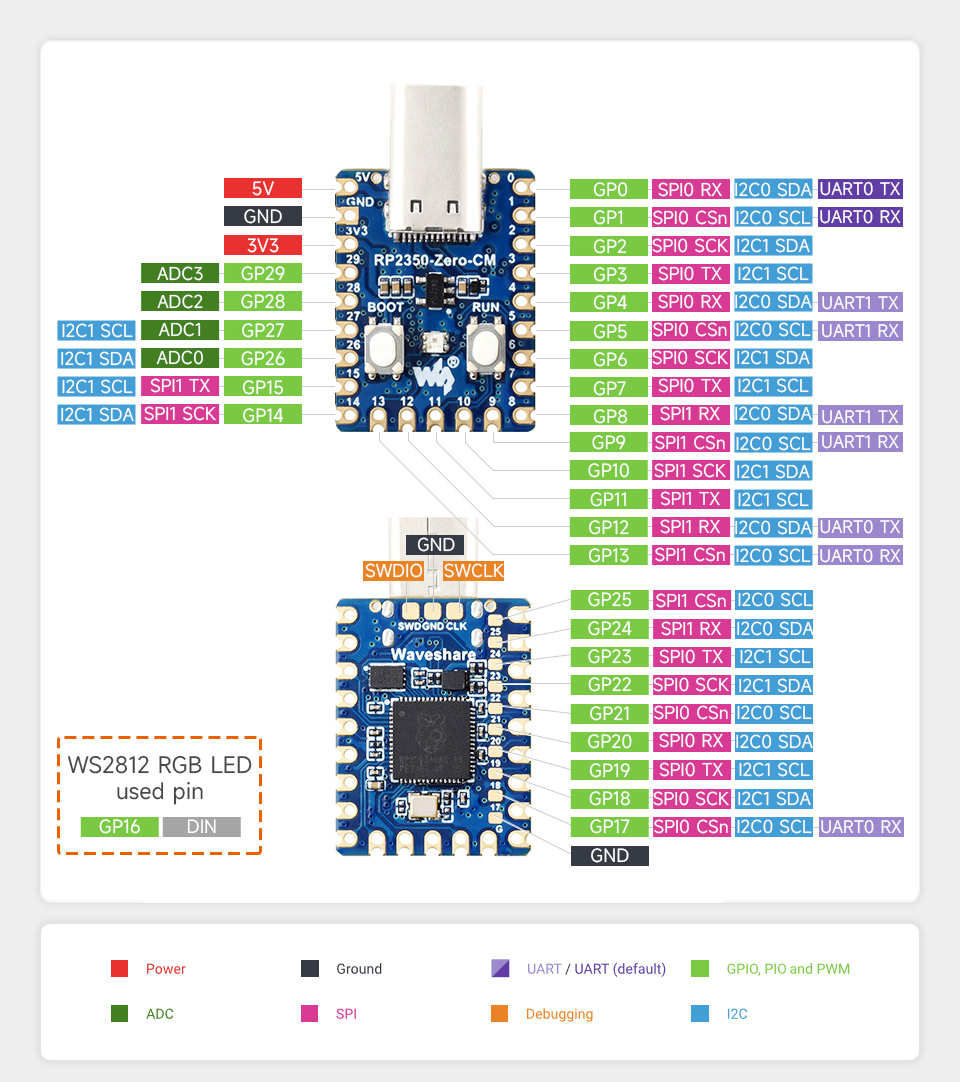

接口介绍​

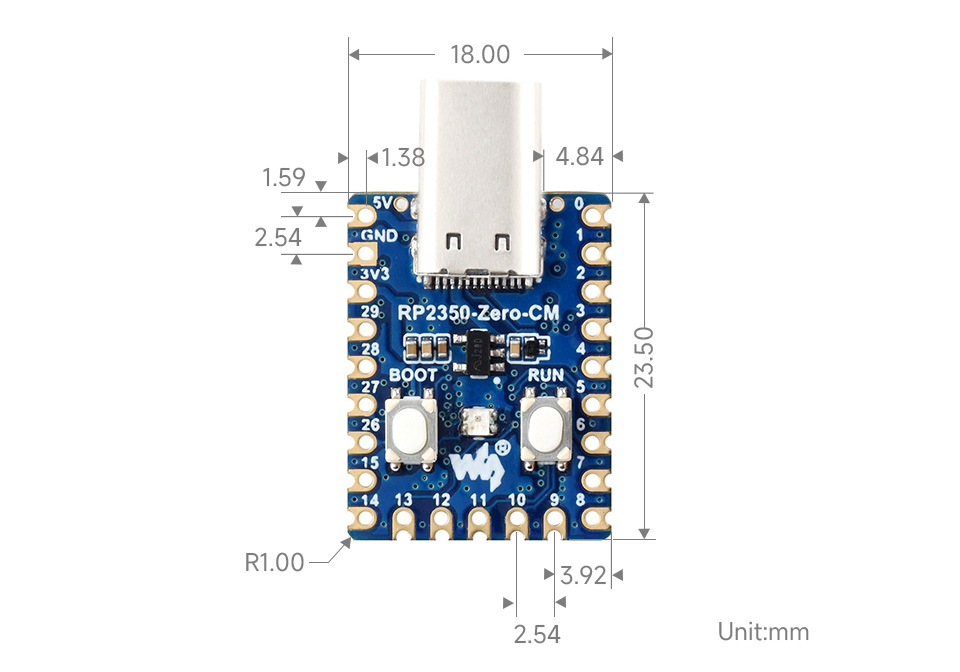

产品尺寸​

本章节包含以下部分，请按需阅读：

• MicroPython 入门教程
• 配置开发环境
• 示例程序

MicroPython 入门教程​

初次接触 Pico MicroPython 开发，想要快速上手？我们为您准备了一套通用的入门教程。此教程旨在帮助开发者快速熟悉 Thonny IDE 并上手开发。教程内容涵盖环境搭建、项目创建、组件使用及外设编程等，帮助您迈出 MicroPython 编程的第一步。

• 第一节 基础介绍
• 第二节 GPIO
• 第三节 PWM
• 第四节 ADC
• 第五节 UART
• 第六节 I2C
• 第七节 SPI
• 第八节 PIO

配置开发环境​

请参考 安装和配置 Thonny IDE 教程 下载安装 Thonny IDE。

示例程序​

MicroPython 示例程序位于 示例程序包 的 examples\MicroPython 目录中。

01_WS2812​

【程序说明】

• 使用 GPIO16 通过 PIO 驱动 WS2812B RGB 灯珠循环变色。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• 烧录后，WS2812B RGB 灯珠会在红、绿、蓝三种颜色之间连续渐变。

本章节包含以下部分，请按需阅读：

• 配置开发环境
• 示例程序

配置开发环境​

请参考 安装和配置 Pico C/C++ 开发环境教程 下载安装 Pico VS Code。

示例程序​

C/C++ 示例程序位于 示例程序包 的 examples\C 目录中。

01_WS2812​

【程序说明】

• 使用 GPIO16 通过 PIO 驱动 WS2812B RGB 灯珠循环变色。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• 烧录后，WS2812B RGB 灯珠会在红、绿、蓝三种颜色之间连续渐变。

本章节包含以下部分，请按需阅读：

• 配置开发环境
• 示例程序

配置开发环境​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE。

示例程序​

Arduino 示例程序位于 示例程序包 的 examples\Arduino 目录中。

01_WS2812​

【程序说明】

• 使用 GPIO16 通过 PIO 驱动 WS2812B RGB 灯珠循环变色。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• 烧录后，WS2812B RGB 灯珠会在红、绿、蓝三种颜色之间连续渐变。

1. 硬件资料​

开发板设计文件

• 引脚图
• 原理图

2. 官方资料​

• 树莓派官方文档
  • Raspberry Pi Pico 入门学习 MicroPython 编程书籍
  • 树莓派相关书籍下载
  • Pico 2 原理图
  • Pico 2 引脚分布图
  • Pico 2 入门使用手册
  • Pico 2 C SDK 使用手册
  • Pico 2 Python SDK 使用手册
  • Pico 2 数据手册
  • RP2350 数据手册
  • RP2350 硬件设计参考手册
• 树莓派开源例程
  • 树莓派官方 C/C++ 示例程序
  • 树莓派官方 MicroPython 示例程序

3. 开发软件​

• pico-vscode 软件包 (百度网盘提取码：wxdz )
• 字库取模软件
• 字库取模教程
• 图片取模软件
• 图片取模教程

4. 示例程序​

• RP2350-Zero-CM 示例程序（Github 仓库）
• RP2350-Zero-CM 示例程序（Gitee 仓库）
