产品特性​

• 采用 Raspberry Pi 设计的 RP2350A 微控制器芯片
• 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
• 内置 520KB 的 SRAM 和 2MB 的片上 Flash
• 采用 Type-C 接口，无需纠结正反插
• USB1.1 主机和从设备支持
• 支持低功耗睡眠和休眠模式
• 可通过 USB 识别为大容量存储器进行拖放式下载程序
• RP2350A 的 15 个 GPIO 引脚引出
• 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 14 个可控 PWM 通道
• 精确的片上时钟和定时器
• 内置温度传感器，可实时监测芯片温度
• 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

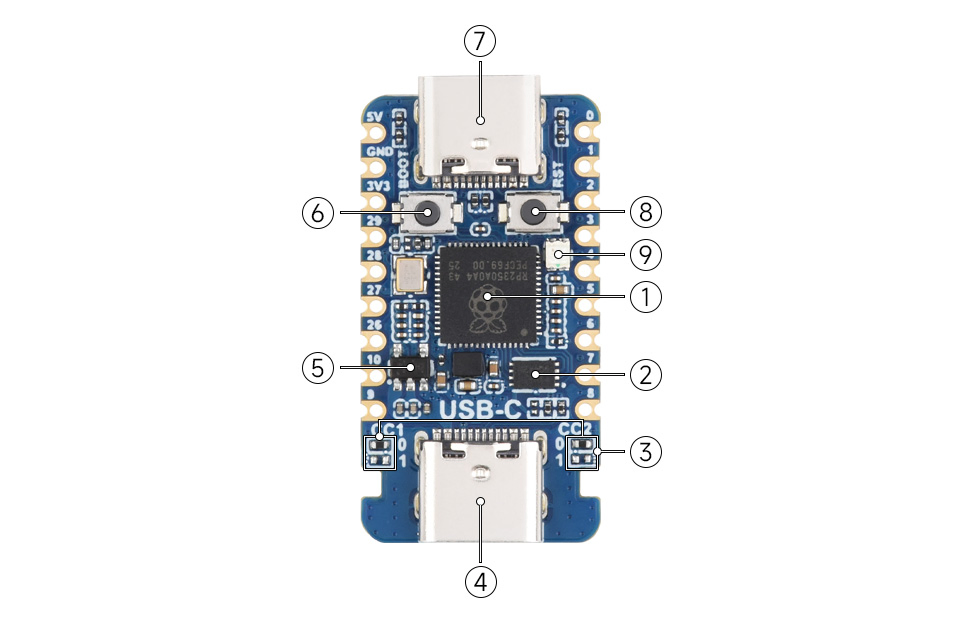

板载资源​

1. RP2350A 双核、双架构处理器，最高 150MHz 运行频率
2. W25Q16JVUXIQ 2MB NOR Flash
3. PIO-USB CCX 上下拉电阻 通过切换电阻实现 Sink / Source 切换
4. PIO-USB 可通过 PIO 作为 USB 主机或者从机
5. RT9013-33GB 500mA 低压差、低噪声、超快 LDO
6. BOOT 按键 复位时按下，进入下载模式
7. USB Type-C 接口 用于下载程序，且支持 USB1.1 主机和从设备
8. RUN 复位按键 用于复位开发板
9. WS2812 炫酷 RGB LED

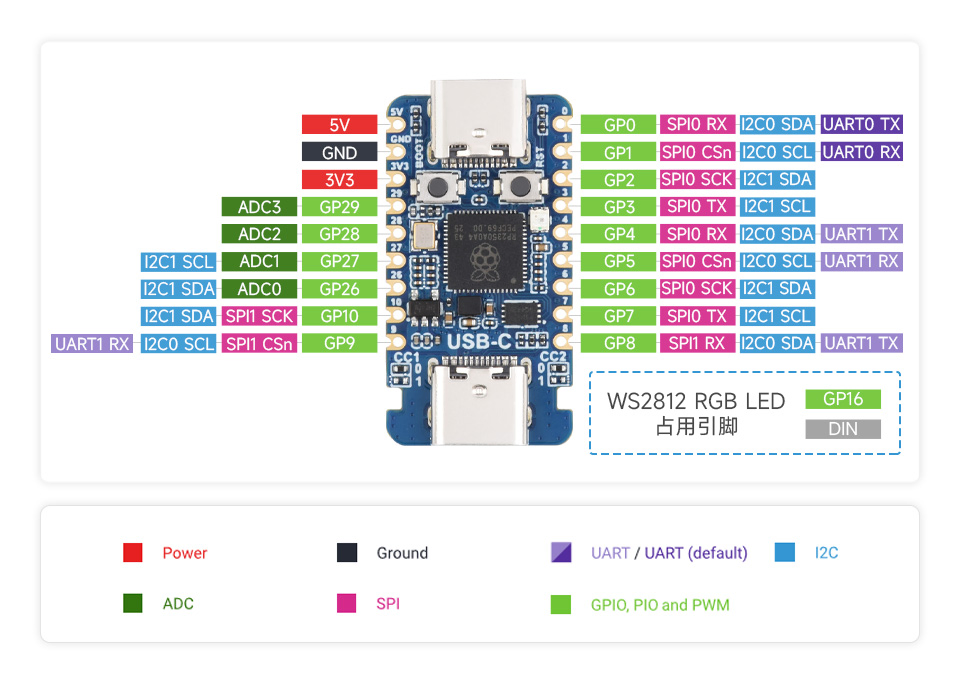

接口介绍​

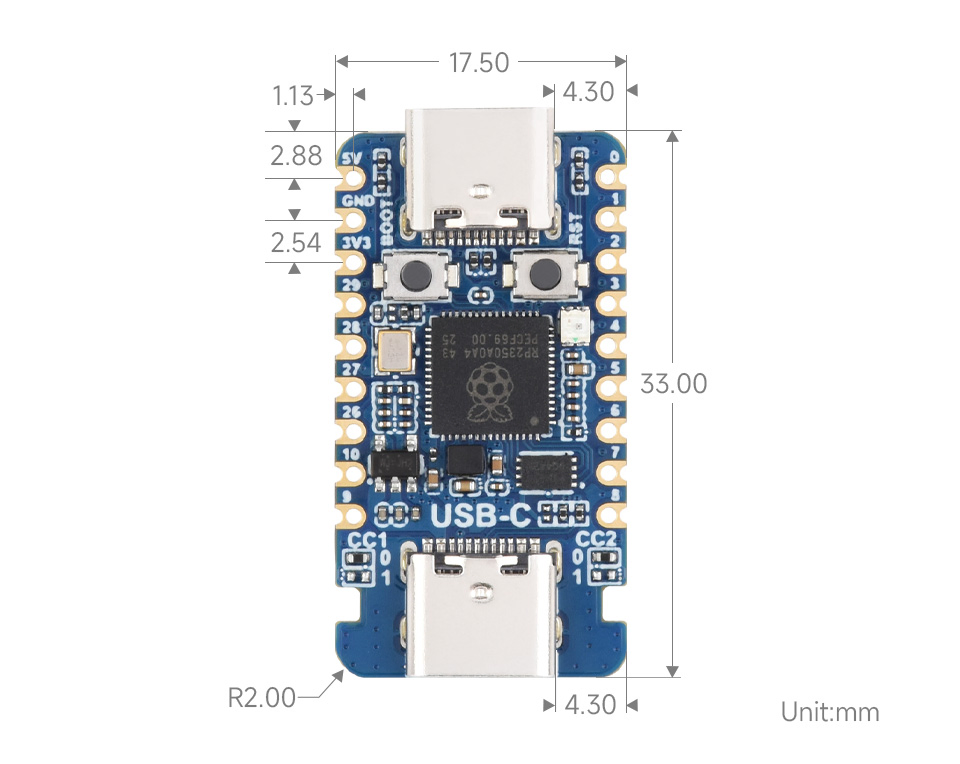

产品尺寸​

本章节包含以下部分，请按需阅读：

• MicroPython 入门教程
• 配置开发环境
• 示例程序

MicroPython 入门教程​

初次接触 Pico MicroPython 开发，想要快速上手？我们为您准备了一套通用的入门教程。此教程旨在帮助开发者快速熟悉 Thonny IDE 并上手开发。教程内容涵盖环境搭建、项目创建、组件使用及外设编程等，帮助您迈出 MicroPython 编程的第一步。

• 第一节 基础介绍
• 第二节 GPIO
• 第三节 PWM
• 第四节 ADC
• 第五节 UART
• 第六节 I2C
• 第七节 SPI
• 第八节 PIO

配置开发环境​

请参考 安装和配置 Thonny IDE 教程 下载安装 Thonny IDE。

示例程序​

MicroPython 示例程序位于 示例程序包 的 examples\MicroPython 目录中。

01_RGB​

【程序说明】

• 使用 GPIO16 通过 PIO 驱动 WS2812B RGB 灯珠循环变色。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• 烧录后，WS2812B RGB 灯珠会在红、绿、蓝三种颜色之间连续渐变。

本章节包含以下部分，请按需阅读：

• 配置开发环境
• 示例程序

配置开发环境​

请参考 安装和配置 Pico C/C++ 开发环境教程 下载安装 Pico VS Code。

示例程序​

C/C++ 示例程序位于 示例程序包 的 examples\C 目录中。

01_USB​

• 例程基于 sekigon-gonnoc 的 Pico-PIO-USB 修改

• 示例版本：0.5.3

• PICO SDK 版本：2.2.0

【程序说明】

• usb_device

  • 示例路径：examples/usb_device
  • 使用 PIO USB 模拟 HID 键盘/鼠标设备，电脑识别后鼠标指针会周期性移动。

• host_hid_to_device_cdc

  • 示例路径：examples/host_hid_to_device_cdc
  • 使用 PIO USB 作为 Host 读取键盘/鼠标 HID 报告，并通过原生 USB CDC 输出到电脑串口。
  • 注意：编译该例程时，需注释 SDK\lib\tinyusb\src\portable\raspberrypi\pio_usb\hcd_pio_usb.c 文件中的 return 语句，如下所示:

    bool hcd_edpt_abort_xfer(uint8_t rhport, uint8_t dev_addr, uint8_t ep_addr) {
      uint8_t const pio_rhport = RHPORT_PIO(rhport);
      // return pio_usb_host_endpoint_abort_transfer(pio_rhport, dev_addr, ep_addr);
    }

    uint32_t hcd_frame_number(uint8_t rhport) {
      (void) rhport;
      // return pio_usb_host_get_frame_number();
    }


【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• usb_device

  PIO-USB 将模拟为一个鼠标并每 0.5s 移动一次鼠标光标




• host_hid_to_device_cdc

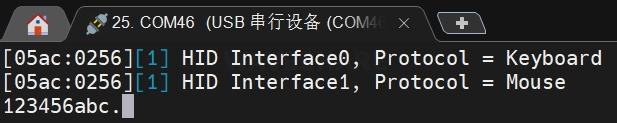

  类似于 capture_hid_report，从主机端口打印鼠标/键盘报告到设备端口的 cdc




02_RGB​

【程序说明】

• 使用 GPIO16 通过 PIO 驱动 WS2812B RGB 灯珠循环变色。

【硬件连接】

• 使用 USB 线把板子接入电脑

【运行效果】

• 烧录后，WS2812B RGB 灯珠会在红、绿、蓝三种颜色之间连续渐变。

1. 硬件资料​

开发板设计文件

• 引脚图
• 原理图

2. 官方资料​

• 树莓派官方文档
  • Raspberry Pi Pico 入门学习 MicroPython 编程书籍
  • 树莓派相关书籍下载
  • Pico 2 原理图
  • Pico 2 引脚分布图
  • Pico 2 入门使用手册
  • Pico 2 C SDK 使用手册
  • Pico 2 Python SDK 使用手册
  • Pico 2 数据手册
  • RP2350 数据手册
  • RP2350 硬件设计参考手册
• 树莓派开源例程
  • 树莓派官方 C/C++ 示例程序
  • 树莓派官方 MicroPython 示例程序

3. 开发软件​

• pico-vscode 软件包 (百度网盘提取码：wxdz )
• 字库取模软件
• 字库取模教程
• 图片取模软件
• 图片取模教程

4. 示例程序​

• RP2350-USB-C 示例程序（Github 仓库）
• RP2350-USB-C 示例程序（Gitee 仓库）
