Pico快速上手

固件下载

基础介绍

Raspberry Pi Pico的基础介绍

MicroPython系列

安装Thonny IDE

为了方便在电脑上使用MicroPython开发Pico/Pico2板，建议下载Thonny IDE

• 下载Thonny IDE并按照步骤安装，安装包均为Windows版本，其他版本请参考Thonny官网
  • Thonny IDE 官方下载链接
  • Thonny IDE 下载链接
  • Thonny 官网
• 安装完成之后，第一次要配置语言和主板环境，由于我们是为了使用Pico/Pico2，所以注意主板环境选择Raspberry Pi 选项


• 配置Micrpython环境及选择Pico/Pico2端口

  • 先将Pico/Pico2接入电脑，左键点击Thonny右下角的配置环境选项--》选择configture interpreter
  • 在弹出的窗口栏中选择MicroPython(Raspberry Pi Pico),同时选择对应的端口

烧录固件

• 点击ok后返回到Thonny主界面，下载对应的固件库并烧录到设备中，然后点击停止按钮，在Shell窗口中即可显示当前使用到的环境
• 注意：烧录Micropython官方提供的Pico2固件可能导致无法识别设备，请使用下方或程序包中的固件
  • Pico固件库
  • Pico2固件库

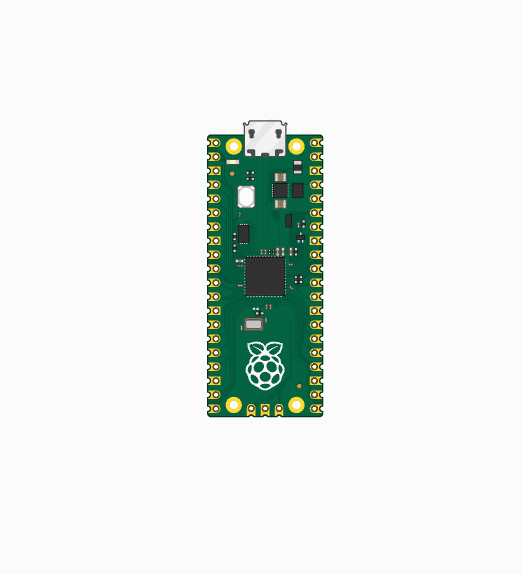

• Pico/Pico2在windows下载固件库方法: 按住BOOT键后连接电脑后，松开BOOT键，电脑会出现一个可移动磁盘，将固件库复制进去即可
• RP2040/RP2350在windows下载固件库方法: 连接电脑后，同时按下BOOT键跟RESET键,先松开RESET键再松开BOOT键，电脑会出现一个可移动磁盘，将固件库复制进去即可（用Pico/Pico2的方式也可以）


讲解视频

【MicroPython】machine.Pin类函数详解
【MicroPython】machine.PWM类函数详解
【MicroPython】machine.ADC类函数详解
【MicroPython】machine.UART类函数详解
【MicroPython】machine.I2C类函数详解
【MicroPython】machine.SPI类函数详解
【MicroPython】rp2.StateMachine类函数详解

C/C++系列

对于 C/C++，建议使用 Pico VSCode 进行开发，这是一款 Microsoft Visual Studio Code 扩展，旨在让您在为 Raspberry Pi Pico 系列开发板创建、开发和调试项目时更加轻松。无论您是初学者还是经验丰富的专业人士，此工具都可以帮助您自信而轻松地进行 Pico 开发。下面我们介绍如何安装该扩展并使用。

• 官网教程：https://www.raspberrypi.com/news/pico-vscode-extension/
• 本教程适用于树莓派Pico、Pico2与本公司开发的RP2040、RP2350系列开发板
• 开发环境默认以 Windows11 为例，其他环境请参考官网教程进行安装

安装VSCode

1. 首先，点击下载 pico-vscode 程序包，解压并打开程序包，双击安装 VSCode

   注意：如果已安装 vscode 注意检查版本是否为 v1.87.0 或更高版本




安装扩展

1. 点击扩展，选择从 VSIX 安装


2. 选择 vsix 后缀的软件包，点击安装


3. 随后 vscode 会自动安装 raspberry-pi-pico 及其依赖扩展，可以点击刷新查看安装进度


4. 右下角显示完成安装，关闭 vscode



配置扩展

1. 打开目录 C:\Users\用户名，将整个 .pico-sdk 拷贝至该目录


2. 拷贝完成


3. 打开 vscode，对 Raspberry Pi Pico 扩展中各个路径进行配置

   配置如下：

   Cmake Path：
   ${HOME}/.pico-sdk/cmake/v3.28.6/bin/cmake.exe

   Git Path:
   ${HOME}/.pico-sdk/git/cmd/git.exe

   Ninja Path:
   ${HOME}/.pico-sdk/ninja/v1.12.1/ninja.exe

   Python3 Path:
   ${HOME}/.pico-sdk/python/3.12.1/python.exe


新建工程

1. 配置完成，测试新建工程，输入工程名、选择路径后点击 Creat 创建工程
   测试官方示例，可以点击工程名旁的 Example 进行选择


2. 创建工程成功



编译工程

1. 选择SDK版本


2. 选择 Yes 进行高级配置


3. 选择交叉编译链，13.2.Rel1 适用 ARM 核，RISCV.13.3 适用 RISCV 核，这里根据您的需求任意选择其中一个即可


4. CMake 版本选择 Default（前面配置的路径）


5. Ninja 版本选择 Default


6. 选择开发板


7. 点击 Complie 进行编译


8. 成功编译出 uf2 格式文件即可



烧录固件

这里提供两种方法烧录固件

1. 使用pico-vscode插件烧录固件
   将开发板连接到电脑上，点击Run直接烧录固件


2. 手动烧录固件

   1.按住Boot按键
   2.将开发板连接到电脑上
   3.然后会电脑会将开发板识别成一个U盘设备
   4.将.uf2文件复制到U盘中，设备就会自动重启，程序烧录成功


导入工程

1. 选择工程目录，导入工程


2. 导入工程的 Cmake 文件不能有中文（包括注释），否则可能导致导入失败
3. 导入自己的工程需要在 Cmake 文件中加一行代码，才能正常切换 pico 和 pico2，否则即使选择 pico2，编译得到的固件仍是适用于 pico 的



   set(PICO_BOARD pico CACHE STRING "Board type")


更新扩展

1. 离线包中的扩展版本为0.15.2，安装完成后，您也可以选择更新至最新版本



Arduino IDE 系列

安装Arduino IDE

1. 首先到Arduino官网下载Arduino IDE的安装包。


2. 这里选择仅下载就可以了。


3. 下载完成后，点击安装。

   注意：安装过程中会提示你安装驱动，我们点击安装即可



Arduino IDE中文界面

1. 第一次安装完成后，打开Arduino IDE全是英文界面,我们可以在File>Preferences切换成简体中文。


2. 在Language里面选择简体中文，点击OK。



在Arduino IDE中安装Arduino-Pico Core

1. 打开Arduino IDE，点击左上角的文件，选择首选项


2. 在附加开发板管理器网址中添加如下链接，然后点击OK
   该链接已包含RP2040、RP2350等版型，最新版型文件请访问arduino-pico获取

   https://github.com/earlephilhower/arduino-pico/releases/download/4.5.2/package_rp2040_index.json


   注意：如果您已经有ESP32板URL，您可以使用逗号分隔 URL，如下所示：

   https://dl.espressif.com/dl/package_esp32_index.json,https://github.com/earlephilhower/arduino-pico/releases/download/4.5.2/package_rp2040_index.json

3. 点击工具>开发板>开发板管理器>搜索pico，由于我的电脑已经安装过了，所以显示已安装




国内用户

• 因为网络原因，国内用户连接github并不稳定，我们另外提供了一份安装包，可以跳过在线的过程
• 安装包适用于RP2040、RP2350
• 若已经成功配置了pico环境，可以直接跳过本章

1. 下载rp2040压缩包，将解压的rp2040文件夹复制到如下路径下

   C:\Users\[username]\AppData\Local\Arduino15\packages


   注意：将里面用户名：[username]替换成自己的用户名

第一次上传程序

1. 按住Pico板上的BOOTSET按键，将pico通过Micro USB线接到电脑的USB接口，待电脑识别出一个可移动硬盘（RPI-RP2）后，松开按键。


2. 下载程序，打开arduino\PWM\D1-LED路径下的D1-LED.ino
3. 点击工具>端口，记住已有的COM，不需要点击这个COM（不同电脑显示的COM不一样，记住自己电脑上已有的COM）


4. 用USB线将驱动板和计算机连接起来，再点击工具>端口，第一次连接选择uf2 Board，上传完成后，再次连接就会多出一个COM口


5. 点击工具>开发板>Raspberry Pi Pico>对应版型(Raspberry Pi Pico、Raspberry Pi Pico 2等)



6. 设置完成后，点击向右箭头将上传程序



• 如果期间遇到了问题，需要重新安装或者更换Arduino IDE版本时，卸载Arduino IDE需要卸载干净，卸载软件后需要手动删除C:\Users\[name]\AppData\Local\Arduino15这个文件夹内的所有内容（需要显示隐藏文件才能看到） 再重新安装

开源例程

MircoPython视频例程(github)
MicroPython固件/Blink例程（C）
树莓派官方C/C++示例程序 (github)
树莓派官方micropython示例程序 (github)
Arduino官方C/C++示例程序 (github)
