接口说明​

按键说明​

内部接口说明​

内部空间说明​

树莓派主板上方空间较为有限，扩展板安装高度需控制在树莓派最高元件之上 2.5 mm 以内

M.2 存储扩展方案​

如需使用 M.2 存储功能，推荐使用 PCIe TO M.2 Board (E)。

该方案仅适用于安装 Raspberry Pi 5 的 PocketTerm35，可通过 Raspberry Pi 5 的 PCIe 接口实现 M.2 SSD 扩展，同时兼顾结构空间与散热设计。

电池空间​

推荐使用尺寸为 67 × 55 × 12 mm 的电池，该尺寸为当前结构下的最佳匹配方案，可确保安装稳定性。

在不影响结构件及内部元器件布局的前提下，可使用尺寸相近且满足内部空间限制的电池。

产品尺寸​

整机版本说明​

如果您购买的是 PocketTerm35-Pi4 或 PocketTerm35-Pi5 整机版本，设备已完成组装并预装系统，无需执行下方组装步骤。

单击顶部电源按键即可开机使用。

默认登录账号密码：

• 账号：pi
• 密码：raspberry

组装准备​

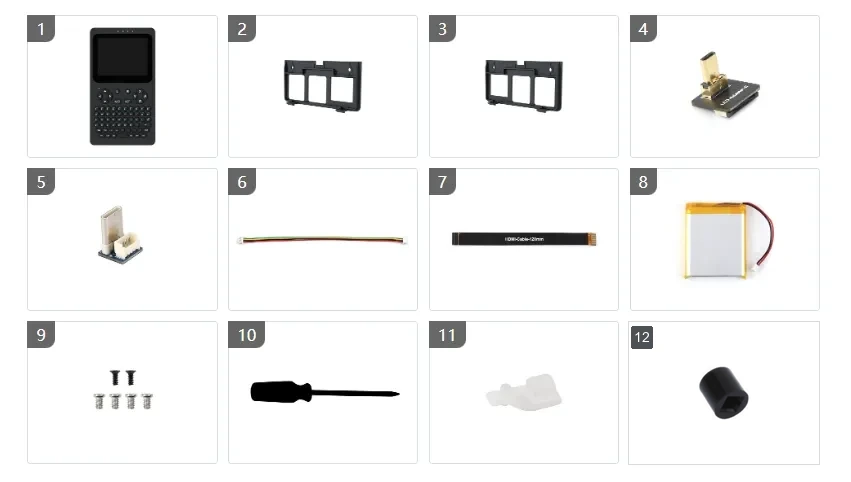

请先检查配件清单是否齐全，确认无误后再开始组装。

组装步骤​

步骤一：拆卸后壳​

拧下 6 颗 PM2.5×12 黑色螺丝，从底部向上翻起并取下后壳。

拆卸后壳时，请勿强行拉扯，以免损坏内部线缆或连接器。

步骤二：连接线组装​

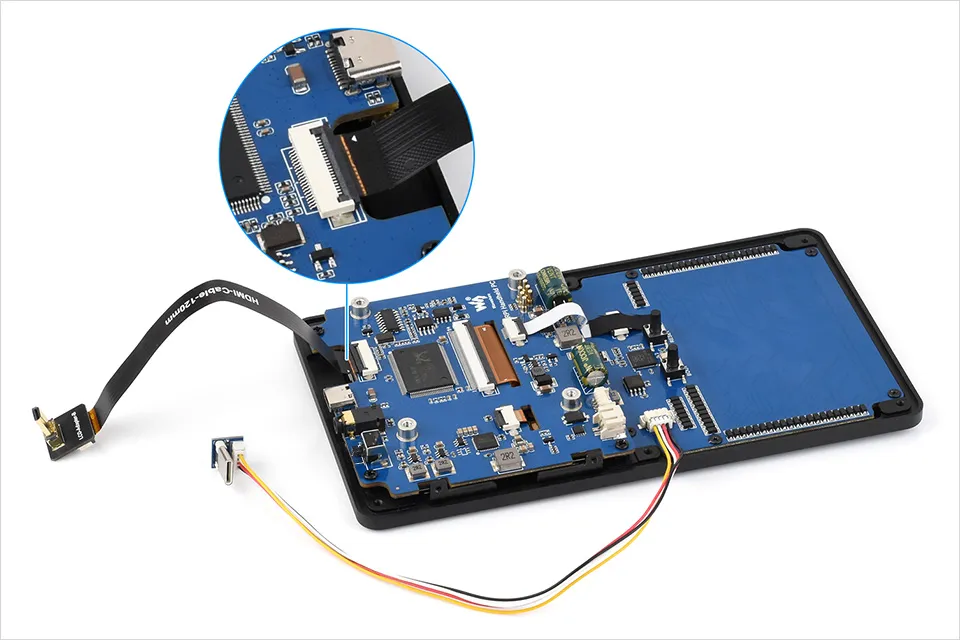

使用配件④⑤⑥⑦，按下图组装 Micro HDMI 连接线和 USB Type-C 连接线。

步骤三：固定树莓派​

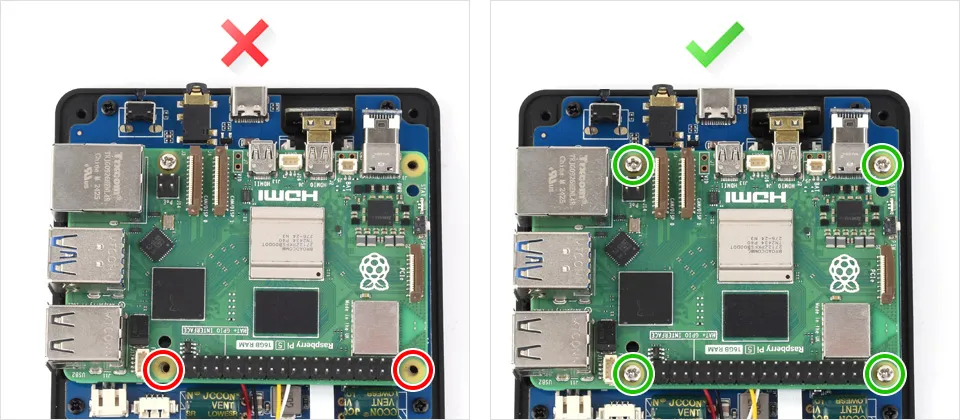

固定树莓派前，请确保主板与铜柱对齐，以保证顶针接触良好，避免安装偏移或受力不均。

使用配件⑨的 4 颗 PM2.5×4 圆头螺丝，将树莓派固定到 PCBA 上。

步骤四：连接电池（可选）​

如果您购买的是无电池版本，可跳过此步骤。

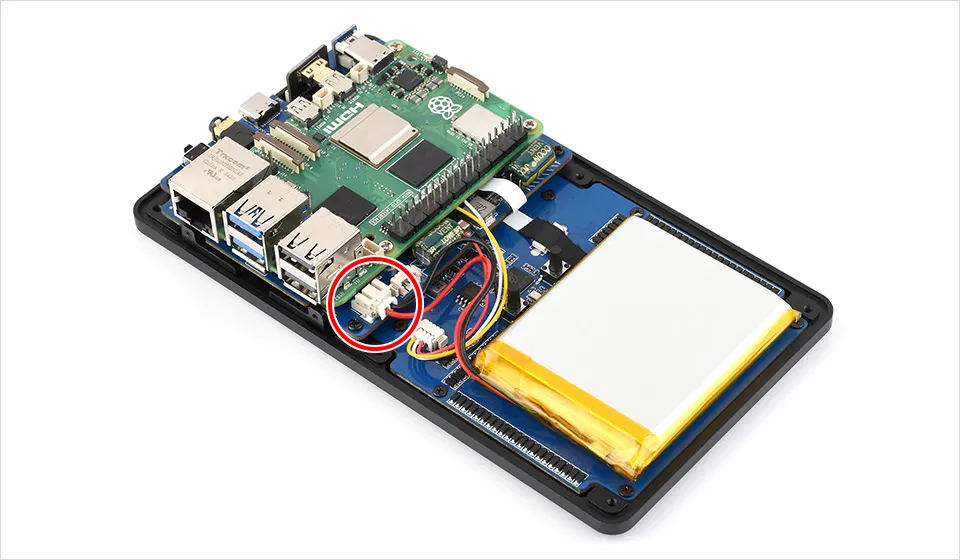

将 5000mAh 锂电池（配件⑧）连接至 PH2.0 接口，并使用双面胶固定电池位置。

连接电池时，电源指示灯可能短暂亮起后熄灭。这是电源电路初始化的正常现象，设备仍处于关机状态。

如需开机，请单击顶部电源按键。

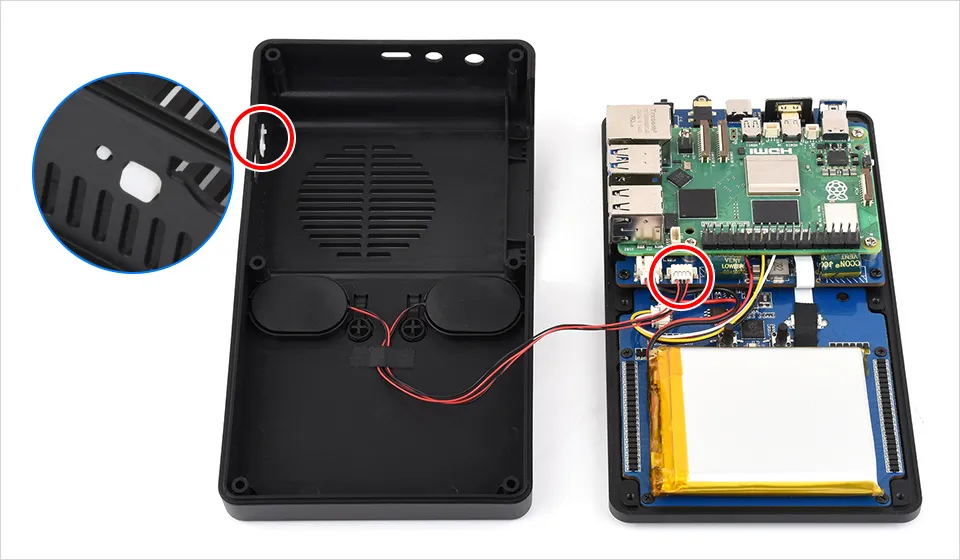

步骤五：连接喇叭并安装硅胶按键​

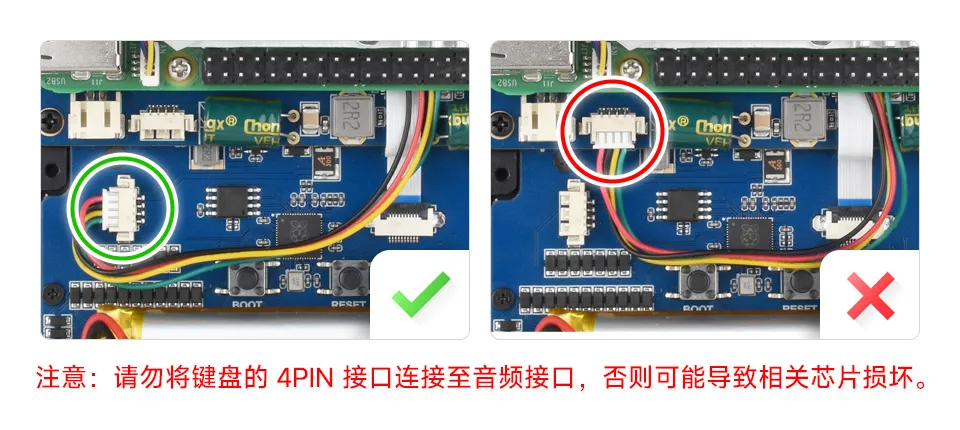

将喇叭连接到 4PIN PH1.25 音频接口。

如果安装的是 Raspberry Pi 5，请将 Pi 5 侧面硅胶电源按键（配件⑪）固定在外壳侧壁。

安装时，请确保硅胶按键与 Raspberry Pi 5 主板上的电源按键对齐且回弹顺畅。若按键偏紧或开机不灵敏，可适当剪平硅胶按键内部后重新安装。

步骤六：锁上后壳​

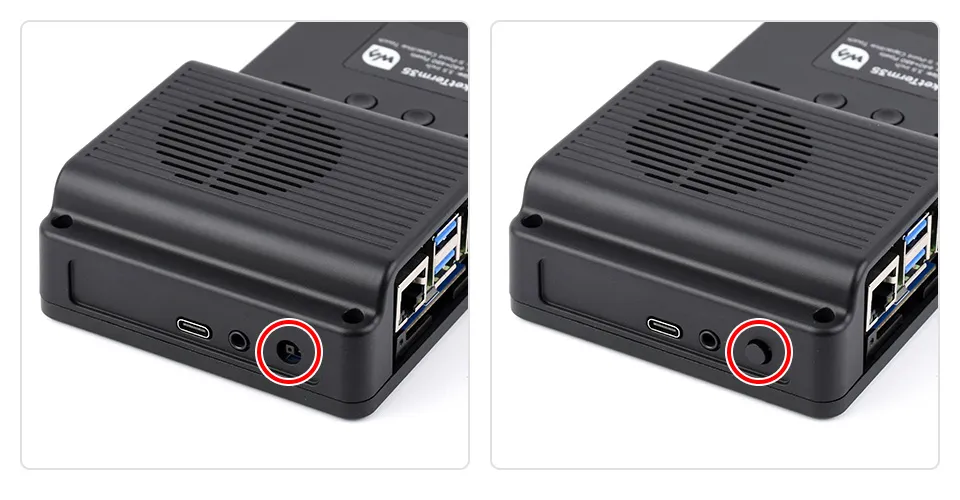

装回后壳前：

• 如黑色电源按键帽已安装，请暂时将其取下，以免装回后壳时损坏按键帽。
• 确认线缆未被夹住。
• 确认后壳能自然闭合。

若无法轻松闭合，请勿强压或锁紧螺丝，应重新检查走线。确认无误后，装回 6 颗 PM2.5×12 黑色螺丝和黑色电源按键帽。

步骤七：安装侧面挡板​

根据您的树莓派主板，从配件②/③中选择对应的挡板型号，并使用 KM2×5 黑色螺丝固定。

方法一：烧录官方镜像进行配置​

1. 将 TF 卡连接到 PC，下载并使用 Raspberry Pi Imager 进行烧录对应系统镜像。



2. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码

     dtparam=i2c_arm=on
     dtoverlay=waveshare-35dpi-4b
     dtoverlay=waveshare-35dpi-5b
     dtoverlay=dwc2,dr_mode=host


3. 点击下载 PocketTerm35 DTBO 文件并解压，将解压后的 .dtbo 文件复制到 overlays 目录 (/boot/overlays/)

4. 保存并安全弹出 TF 卡，将 TF 卡插入树莓派，单击 电源按键 启动并使用设备

方法二：烧录预安装镜像​

1. PocketTerm35 预安装镜像文件下载：PocketTerm35-Pi4-Pi5 预安装镜像
2. TF 卡连接到 PC，使用 SDFormatter 软件 格式化 TF 卡。
3. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像。
4. 烧写完成后，保存并安全弹出 TF 卡，将 TF 卡插入树莓派，单击 电源按键 启动并使用设备。
