产品特性

• 5英寸DSI触控屏，支持五点电容触摸控制
• IPS显示面板，硬件分辨率为720×1280
• 兼容Raspberry Pi 5/4B/CM4/3B+/3A+/3B/CM3+/CM3
• 通过Raspberry Pi的DSI接口直接驱动LCD，刷新率高达60Hz
• 配合Raspberry Pi使用时，兼容Bookworm系统
• 支持软件调节背光亮度

硬件连接

搭配Raspberry Pi 5使用

1.使用"Pi5 DSI 排线"，将显示屏的DSI接口连接到树莓派主板的22PIN DSI1接口。
2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的排针。
3.用M2.5螺丝将树莓派固定到显示屏上。

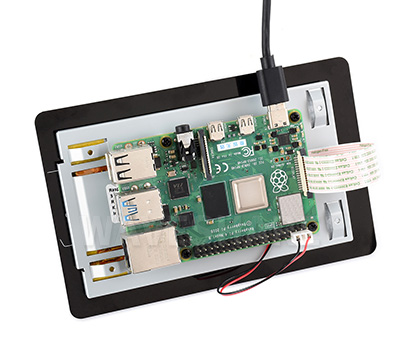

安装效果如下：

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

搭配Raspberry Pi4B/3B+/3B/3A+使用

1.使用"Pi4 DSI 排线"，将显示屏的DSI接口连接到树莓派主板的DSI接口。
2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的排针。
3.用M2.5螺丝将树莓派固定到显示屏上。

安装效果如下：

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置

用于Bookworm系统

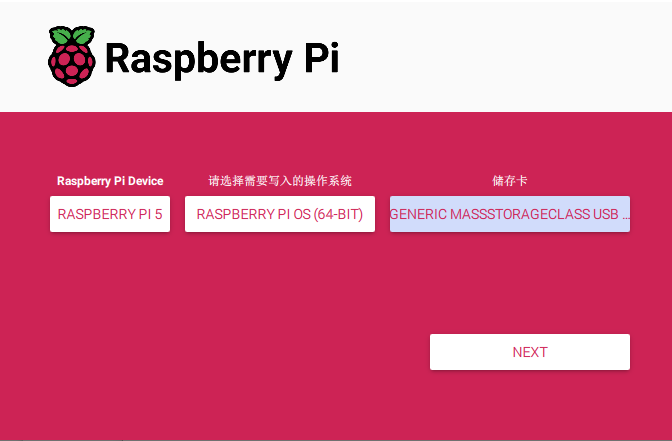

• 1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

• 2. 镜像烧写完成后，将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

触摸屏虚拟键盘

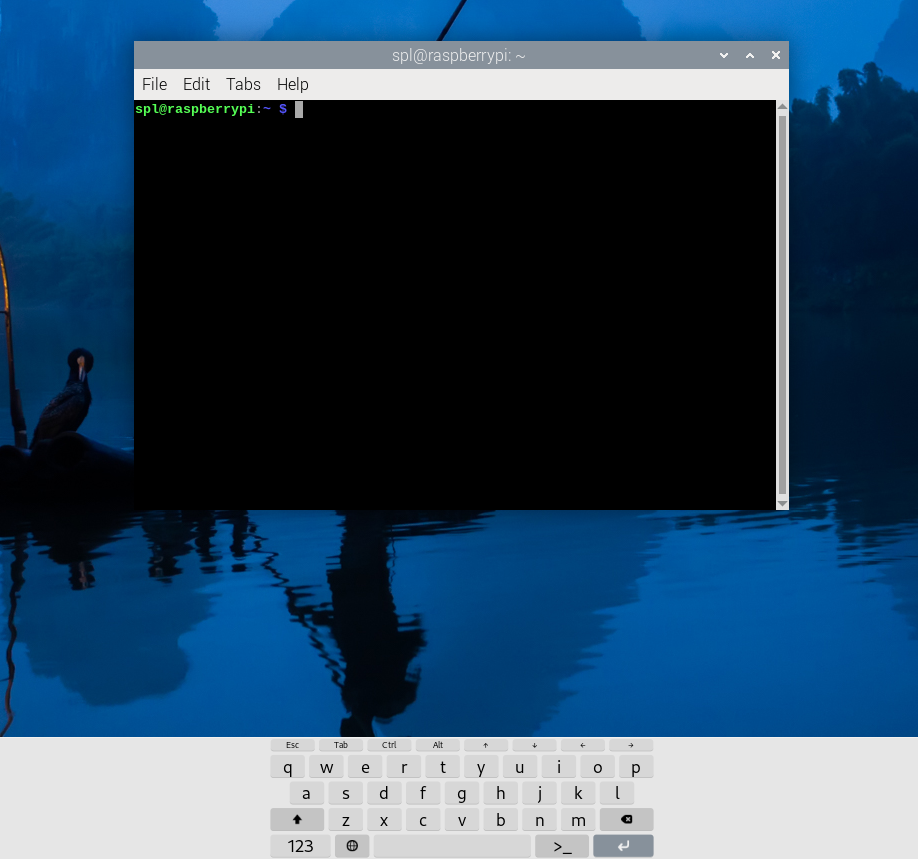

Raspberry Pi OS Bookworm 及更高版本默认包括 Squeekboard 屏幕键盘。连接触摸显示器后，屏幕键盘应在可以输入文本时自动显示，在无法输入文本时自动隐藏。

对于不支持文本输入检测的应用程序，请使用任务栏右端的键盘图标手动显示和隐藏键盘。

您还可以在 Raspberry Pi Configuration 的 Display 选项卡或 raspi-config 的 Display 部分中永久显示或隐藏屏幕键盘。
注意：在 Bookworm 之前的 Raspberry Pi OS 版本中，请改用 matchbox-keyboard。如果您使用 wayfire 桌面合成器，请改用 wvkbd。

调节背光亮度

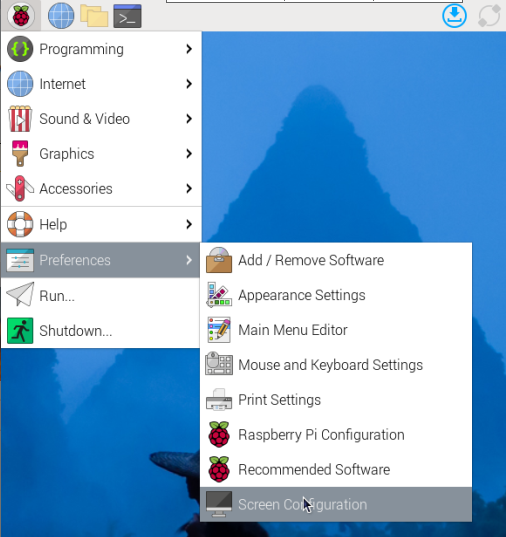

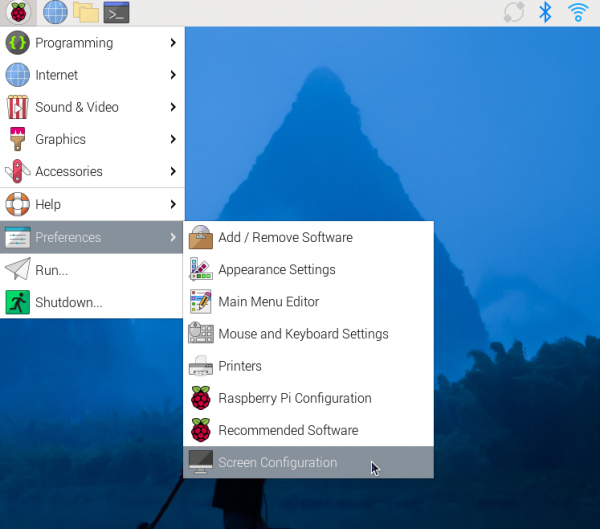

• 1.打开"Screen Configuration"应用程序；

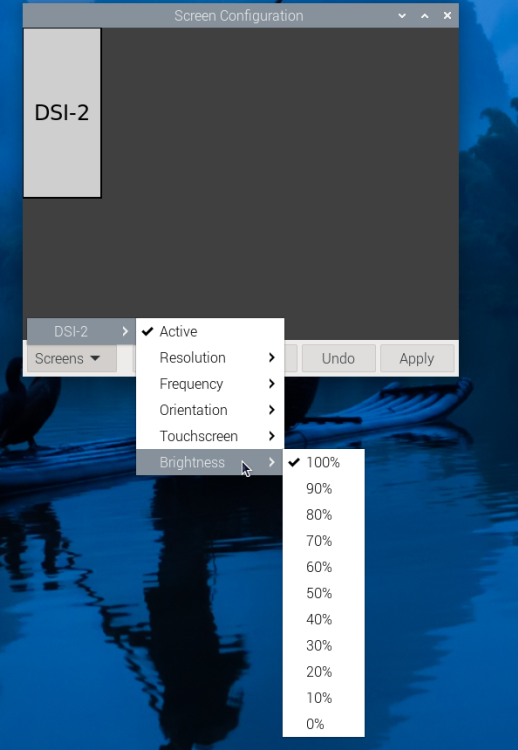

• 2.进入"Screen"->"DSI-2"->"Brightness" ，勾选您需要设置的背光亮度，最后点击"Apply"，即可完成背光设置。

微雪也提供了对应的应用程序(该程序仅用于Bookworm和Bullseye系统)，用户可以通过以下方式下载安装使用：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

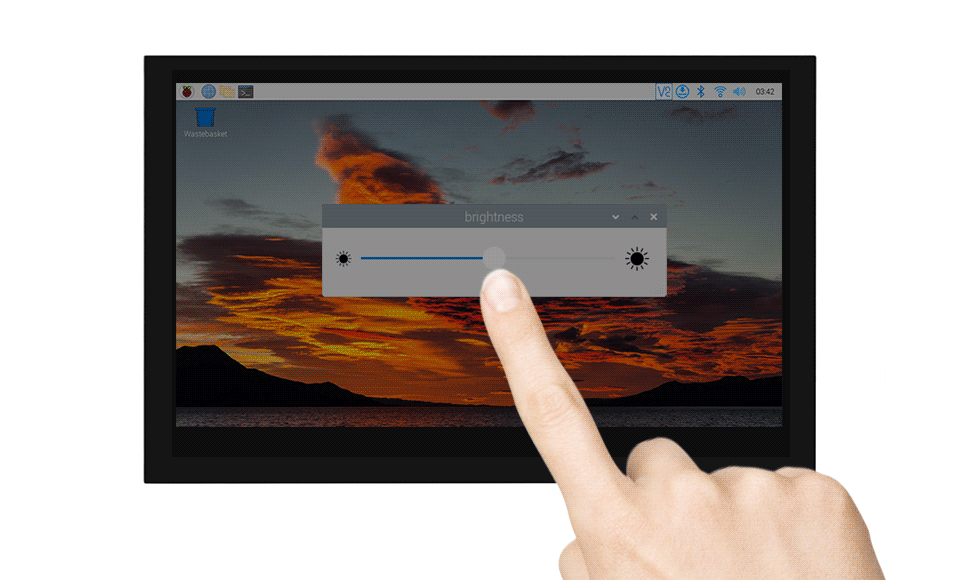

安装完成后，可以在开始菜单-》Accessories -》Brightness 打开该程序，如下图：

另外，也在终端输入以下命令可以控制背光亮度：

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

使用触摸屏虚拟键盘

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。
当连接触摸显示屏时，在可以输入文字的情况下，屏幕键盘会自动显示；而在无法输入文字的情况下，它会自动隐藏。

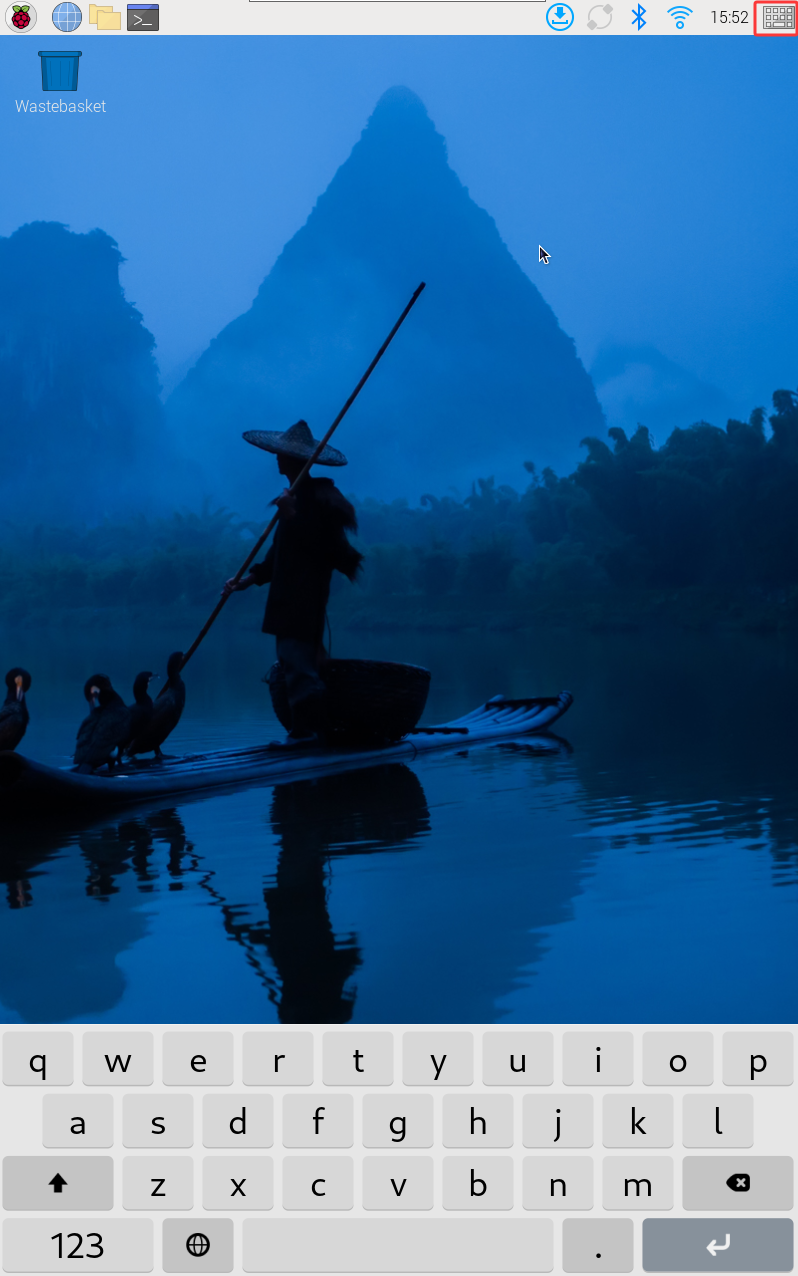

对于不支持自动检测文字输入的应用程序，可以使用任务栏最右侧的键盘图标手动显示或隐藏屏幕键盘。

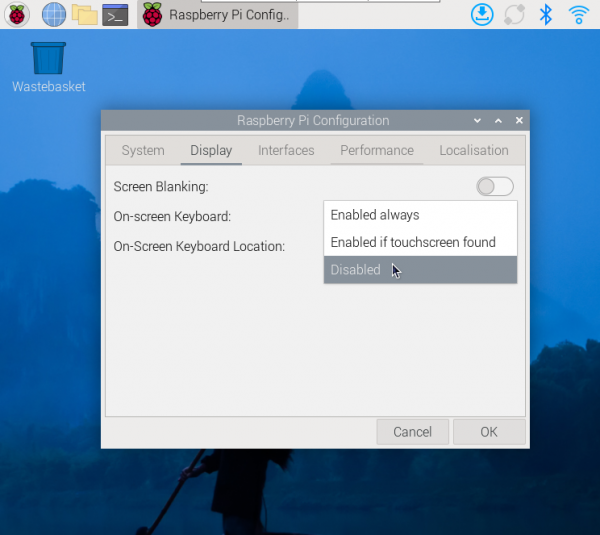

你也可以通过“Raspberry Pi Configuration”中的“Display”选项栏目，或通过 raspi-config 中的“Display”部分，来永久设置屏幕键盘的显示或隐藏。

• 提示：

在 Raspberry Pi OS 的 Bookworm 之前的版本中，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。

Bookworm触摸屏旋转

• 1.打开"Screen Configuration"应用程序；


• 2.进入"Screen"->"DSI-2"->"Touchscreen"，勾选"11-005d Goodix Capacitive TouchScreen"，点击"Apply"即可完成指定触摸屏；

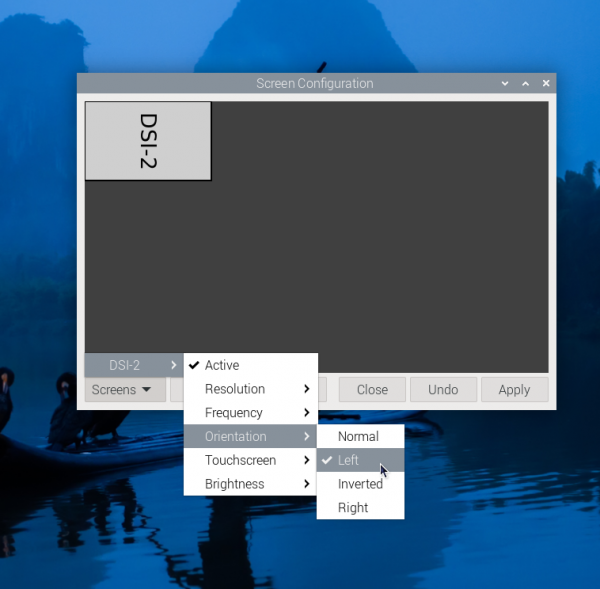

• 3.进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。


注意：仅Bookworm系统支持以上同步旋转方法。对于Bullseye和Butser系统，显示旋转后，需手动单独设置触摸旋转。

lite版本显示旋转

sudo nano /boot/firmware/cmdline.txt
#在cmdline.txt文件开头添加对应显示旋转角度的指令，保存重启后生效
#显示旋转90度
video=DSI-1:720x1280@60,rotate=90
#显示旋转180度
video=DSI-1:720x1280@60,rotate=180
#显示旋转270度
video=DSI-1:720x1280@60,rotate=270

Touch Display 2 设备树选项参考

vc4-kms-dsi-ili9881-5inch 覆盖层支持以下选项：

要指定这些选项，请将它们添加到 /boot/firmware/config.txt 中的 dtoverlay 行中，以逗号分隔。
例如，要反转 X 和 Y 的触摸坐标，请使用以下行：

dtoverlay=vc4-kms-dsi-ili9881-5inch,invx,invy

注：添加指令后需重启生效。

安全说明

为避免本产品发生故障或损坏，请遵守以下事项：

• 连接设备前，请关闭您的 Raspberry Pi 计算机并断开外部电源。
• 如果线缆脱落，请将连接器上的锁定装置向前拉，将带状线缆插入，金属触点朝向您，然后将锁定装置推回原位。
• 本设备应在 0–50°C 的干燥环境中操作。
• 操作时，请勿将设备暴露在水中或潮湿环境中，也不要将其放置在导电表面上。
• 请勿将其暴露在任何过热源的环境中。
• 应注意不要折叠或拉紧带状线缆。
• 拧入零件时应小心。螺纹错位可能会造成无法修复的损坏，并使保修失效。
• 搬运时请小心，避免对印刷电路板和连接器造成机械或电气损坏。
• 存放在阴凉干燥处。
• 避免温度急剧变化，否则会导致设备内积聚湿气。
• 显示屏表面易碎，有可能破碎。
