规格

- 分辨率：1280×720像素，24位RGB显示

- 活动区域：155×88毫米

- 尺寸：7英寸对角线

- 由主机 Raspberry Pi 直接供电，无需单独电源

- 支持最多五点同时触摸

Touch Display 2 兼容所有型号的 Raspberry Pi，从 Raspberry Pi 1B+ 开始，除 Raspberry Pi Zero 和 Zero 2 W 之外，因为它们没有 DSI 接口。

安装说明

1. 连接 Touch Display 2 到 Raspberry Pi

   要将 Touch Display 2 连接到 Raspberry Pi，需要使用扁平柔性电缆（FFC）和 GPIO 连接电缆。使用的 FFC 电缆取决于你的 Raspberry Pi 型号：

- 对于 Raspberry Pi 5，使用包含的 22 针对 15 针 FFC 电缆。

- 对于其他 Raspberry Pi 型号，使用包含的 15 针对 15 针 FFC 电缆。

步骤：

   1. 断开 Raspberry Pi 的电源。

   2. 提起 Touch Display 2 上 FFC 连接器两侧的保持夹。

   3. 将 FFC 电缆的一端（15 针）插入 Touch Display 2 的 FFC 连接器，确保铜触点朝上，远离 Touch Display 2。

      - 提示：如果使用 22 针对 15 针 FFC 电缆，22 针端是电缆较小的一端，将较大的一端插入 Touch Display 2。

   4. 一边保持 FFC 电缆稳固，一边将两侧保持夹压下，将电缆固定在 FFC 连接器上。

   5. 提起 Raspberry Pi 上 DSI 连接器两侧的保持夹。该端口应标有 "DISPLAY" 或 "DISP" 字样。如果 Raspberry Pi 有多个 DSI 连接器，请优先选择标记为 1 的端口。

   6. 将 FFC 电缆的另一端插入 Raspberry Pi 的 DSI 连接器，确保铜触点朝向以太网和 USB-A 端口。

   7. 一边保持 FFC 电缆稳固，一边将两侧保持夹压下，将电缆固定在 Raspberry Pi 的 DSI 连接器上。

2. 连接 GPIO 电缆

   1. 将 GPIO 连接电缆的一端插入 Touch Display 2 上标有 J1 的端口。

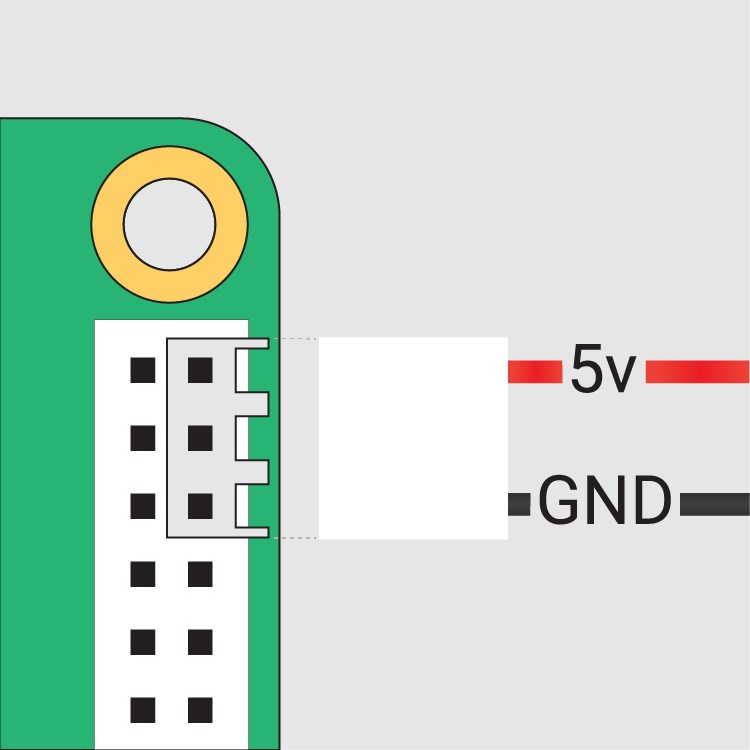

   2. 将 GPIO 电缆的另一端（三针）连接到 Raspberry Pi GPIO 的第 2、4 和 6 引脚。将红色电缆（5V 电源）连接到第 2 引脚，黑色电缆（地）连接到第 6 引脚。从上方看，确保以太网和 USB-A 端口朝下时，这些引脚位于板的右上角，第 2 引脚在最右上方。

      - 提示：如果第 6 引脚不可用，可以使用其他空闲的 GND 引脚来连接黑色电缆；如果第 2 引脚不可用，可以使用其他 5V 引脚（例如第 4 引脚）来连接红色电缆。

3. 安装 Raspberry Pi 到 Touch Display 2

   1. 可选择使用附带的 M2.5 螺丝将 Raspberry Pi 固定在 Touch Display 2 背面。

   2. 对齐 Raspberry Pi 的四个角立柱，使其与 Touch Display 2 上围绕 FFC 连接器和 J1 端口的四个安装孔对齐，确保不会夹到 FFC 电缆。

   3. 将螺丝插入四个角立柱，拧紧螺丝，确保 Raspberry Pi 稳固安装。

4. 重新连接 Raspberry Pi 电源

   - 重新连接 Raspberry Pi 电源。初始化 Touch Display 2 连接可能需要最多一分钟的时间，然后屏幕将开始显示内容。

使用屏幕键盘

从 Raspberry Pi OS Bookworm 版本开始，默认包含了 Squeekboard 屏幕键盘。当连接触摸显示屏时，屏幕键盘会在可以输入文本时自动显示，并在不能输入文本时自动隐藏。

对于不支持文本输入检测的应用程序，可以通过任务栏右端的键盘图标手动显示和隐藏屏幕键盘。

你还可以通过 Raspberry Pi 配置中的 Display 选项卡，或者通过 raspi-config 中的 Display 部分，永久显示或隐藏屏幕键盘。

提示：

在 Raspberry Pi OS 的 Bookworm 版本之前的发布中，请使用 matchbox-keyboard 替代。如果使用的是 wayfire 桌面合成器，请使用 wvkbd 替代。

更改屏幕方向

如果你想要物理旋转显示屏或将其安装在特定位置，可以从 首选项 菜单中选择 屏幕配置。在布局编辑器中，右键点击触摸显示屏矩形框（通常是 DSI-1），选择 方向，然后选择最适合你需求的选项。

无桌面环境下旋转屏幕

如果设备没有桌面环境，可以通过编辑 `/boot/firmware/cmdline.txt` 配置文件来设置屏幕方向。将以下行添加到 `cmdline.txt` 文件中：

video=DSI-1:1280x720@60,rotate=<rotation-value>

将 `<rotation-value>` 替换为以下值之一，这些值表示相对于默认显示的旋转角度：

- 0

- 90

- 180

- 270

例如，`90` 会将显示屏旋转 90 度（向右旋转）。`180` 会将显示屏旋转 180 度，变为倒置。

注意：

无法通过 `cmdline.txt` 单独旋转 DSI 显示屏与 HDMI 显示屏。当同时使用 DSI 和 HDMI 显示器时，它们共享相同的旋转设置。

Touch Display 2 设备树选项参考

vc4-kms-dsi-ili9881-7inch overlay 支持以下选项：

要指定这些选项，请将它们添加到您的 dtoverlay 输入 /boot/firmware/config.txt。布尔值默认为 true，但您可以使用后缀“=0”将它们设置为 false。整数值需要一个值，例如 sizey=240。例如，要将X分辨率设置为400像素并反转X和Y坐标，请使用以下代码行:

dtoverlay=vc4-kms-dsi-ili9881-7inch,sizex=400,invx,invy
