• 首先要理解实验室数据与实际数据，在实际中由于基站不足，信号覆盖不好，5G覆盖空洞也比较多，网速不一定能达到最高峰。在正常情况下4G上传速度稳定在20-40Mbps,5G上传速度稳定在100Mbps（人少、离基站近速度越快）
• 用高性能主机（接同样的5G 模组，同样环境下，笔记本电脑网速可达树莓派的好几倍，主流品牌5G手机用的主机也是相当不不错的，网速不会太差），使用高增益天线并将天线距离尽量呈八字形拉开（手机内部的天线布局就有比较有优势），也可以有效提升网速瓶颈
• 不同的模组频段，通信性能等参数也是有差异的，如果追求极致网速，建议用高性能高通模组（高性能手机网速天花板更高），例如SIM8262，RM520N等模组
• 保证供电充足，有时模组为了保证上网稳定，可能会适当降低速度，尤其在供电不足情况下，因此请给设备充足供电
• 基站密集，不拥堵，网络更畅通，使用基站更多，布局布广的运营商的SIM卡和高质套餐（同样情况下，费用越高，网速上限越高）
• 请更换多几个运营商的SIM卡对比测试，不同的运营商支持的5G频段有差异，缺乏频段导致不能注册到5G，相同的频段带宽也有差异，导致网速有差异
• 不同的节点测速也是有差异的，这个平常手机或电脑测速能感受到，因此可以多更换几个节点或测速服务器对比测试，计算平均网速
• 其实网速快的不是唯一追求，而是要稳定，因此可以更换不同模组，更换不同运营商的SIM卡对比测试，快速找到更合适的方案

• 电脑x86处理器对5G数据包处理效率更高，树莓派ARM架构在加密/协议栈运算时易满载，导致吞吐量下降。
• 电脑通常使用PCIe 3.0/4.0直连5G模组，提供充足带宽，而树莓派往往通过USB 3.0转接实际约，形成瓶颈。

• 频谱资源分配不均：网络设计优化偏向下行，大部分流量需求集中在接收内容；上行频谱资源较少，
• 天线发射功率限制：5G模组的上行信号需要通过设备的天线发送，SIM8202为例，四个天线都能接收，只有两个天线能发送数据，较低的发射功率导致上行速度较慢
• 网络设计优先级别：5G网络的设计通常优先考虑下载流量需求，大部分用户的互联网使用行为主要集中在接收内容上，例如观看视频、浏览网页、下载文件等

• 可能是切换到SIM卡2了，请用以下指令切换到SIM卡1 ：

 AT+SMSIMCFG=1,1

• 如需切换到SIM卡2，用以下指令：（部分HAT有SIM2）

 AT+SMSIMCFG=1,2

如果还是不行，考虑是开了飞行模式，用以下指令关闭飞行模式：

 AT+CFUN=1

• 确认SIM卡开通5G套餐和余额充足且当地有5G网络覆盖后，按照以下步骤固定5G（提升网速）

AT+CNBP?     //（可将频段复制到记事本）备份频段
AT+CNBP=0x100600000FC00000,0x00000000000000460000A7E2BB0F38DF,0x0000000000000000,0x00000000003FFE63000681E2090828D7,0x00000000003FFE63000681E2090828D7     //将频段赋予SIM820X
或者
AT+CNBP=0x100600000FC00000,0x0000000000000046000001E2000908DD,0x0000000000000000,0x0000000000007042000081A0080808D7,0x00000000000070000000010000000000         //将频段赋予SIM820X
AT+CNMP=71     // 固定5G

• 建议更换不同运营商的SIM卡测试下：不同的运营商支持的5G频段不一样，换卡同时也能排除卡的其它问题
• 可以更换网络小区或去到别的城区去测试：不同的区域覆盖的运营商网络也是不一样的，导致不同地方覆盖的5G频段也不一样，
• 请给模组充足的供电，供电不足会导致网络不稳定，充足的供电实现稳定的网速
• 可能是天线的频段没有覆盖到您使用的运营商的频段，请跟换适用于当地的全频段高增益天线测试，并且要把所有的天线都接上，所有天线都是有用的，否则也可能导致网络问题；

没有配置APN，APN决定了入网方式，是运营商和蜂窝模组的代理，有时候APN是能够自动获取的，很多时候需要手动获取，可以通过以下指令设置：

• 手动配置apn，指定运营商上网更顺畅，

  AT+CGDCONT=1,"IPV4V6","Your_APN"

中国移动APN：CMNET；中国联通APN：3GNET；中国电信APN：CTNET 可以在以下网站查询各大运营商的APN： APN查询网站

• 品牌手机支持的5G频段可能比模块多得多，SIM卡支持的5G频段覆盖到手机但是没覆盖到5G模组，因此手机可能注册到5G，模块可能没注册到；

不同的运营商基站支持的5G频段有差异，请给模组更换多几个频段覆盖到5G模组频段的运营商的SIM卡对比测试网速。

• 手机基带芯片（SOC）更先进，数据处理速度更快，比树莓派性能强劲；

请更换5G模块到电脑主机等高性能SOC对比测试

• 手机蜂窝基带更先进，品牌手机基带可以去到X75, SIM82XX的基带是X55或X62；

更换高性能模组可以有效提升网速，如果追求极致网速，建议用高性能高通模组，例如SIM8262，RM520N等模组

• 手机天线设计更强，设备天线可能信号接收弱；

更换更高增益的外接天线，增强信号接收能力

• 手机可能与运营商深度适配，网络优化更好，支持更高阶调制，后台智能管理连接，设备可能保持低效链路，支持更高阶调制，设备可能限制调制方式；而5G模块还在不断优化升级中，相信不久将来网速可以和普通手机齐头并进
• 大部分手机内部主控（SOC） 和模组不是走USB连接的，而是通信更快的PCIE等高性能接口；

可以考虑改用PCIE直连，PCIE转网口等主板，可以实现网速最优化

这种情况可能是没有成功入网，可按照下面步骤排查：
1.先确认硬件问题：

• 确认接入的SIM卡是否可以在手机等设备上正常通话和上网,建议多更换几家运营商的SIM卡对比测试，排除SIM卡频段问题：
• 确认天线是否接好了；
• 确认NET灯闪烁，常亮说明没有注册到网络

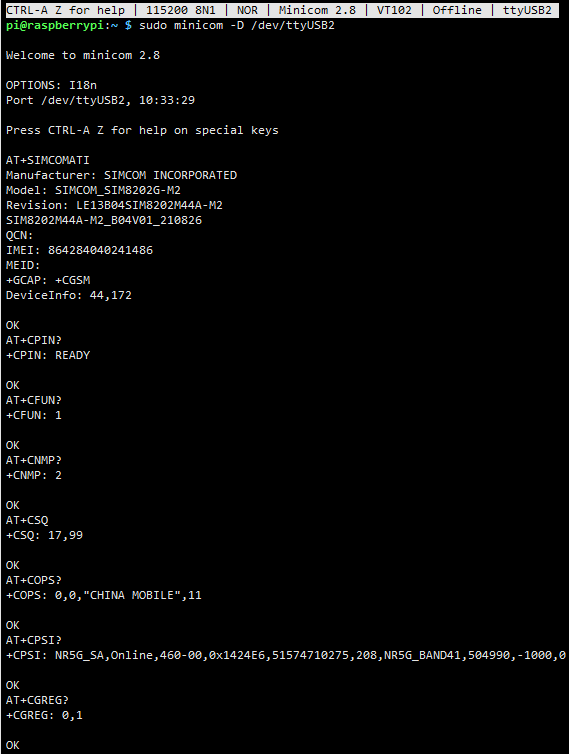

2.确认硬件OK后，可用以下指令（AT LOG）进一步确认网络情况：

*通过minicom打开ttyUSB2端口：
 ls /dev/ttyUSB*
 sudo apt-get install minicom
 sudo minicom -D /dev/ttyUSB2
*查看下固件版本信息：
AT+SIMCOMATI
*检查sim卡是否接触良好：
AT+CPIN?
*将射频打开（关闭飞行模式）：
AT+CFUN=1
*检查网络模式设置为自动寻网：
AT+CNMP=2
*检查当前环境的信号质量：
AT+CSQ
*检查是否成功注册到网络：
AT+CGREG?
*检查联网情况：
AT+CPSI?
*检查APN是否对应SIM卡的运营商：
AT+CGDCONT?
*检查运营商接入情况：
AT+COPS?

• 建议更换不同运营商的SIM卡测试下：不同的运营商支持的5G频段不一样，换卡同时也能排除卡的其它问题
• 没有配置APN，APN决定了入网方式，是运营商和蜂窝模组的代理，有时候APN是能够自动获取的，很多时候需要手动获取，可以通过以下指令设置：

AT+CGDCONT=1,"IP","APN"   //不同运营商APN不一样,这里APN改为对应运营商的，例如：
中国移动APN：CMNET；中国联通APN：3GNET；中国电信APN：CTNET

可以在以下网站查询各大运营商的APN： APN查询网站

• 可以更换网络小区或去到别的城区去测试：不同的区域覆盖的运营商网络也是不一样的，导致不同地方覆盖的5G频段也不一样，
• 要给模组充足的供电，供电不足也会导致模块注册在功耗较小的LTE 4G网络。
• 虽然显示4G LTE网络，但是已经有5G网速了，不影响使用，也可以发送以下指令：

AT+CNMp=109

• 可能是天线的频段没有覆盖到您使用的运营商的频段，请跟换适用于当地的全频段高增益天线测试，并且要把

所有的天线都接上，所有天线都是有用的，否则也可能导致网络问题；

• 如果您用的是物联网卡，建议更换普通的手机SIM卡（在手机能打电话和发短信的SIM卡）测试，有的纯流量卡或者物联网卡在其它设备或者更换设备后被限制了，也是不能注册到5G网络的，或者问物联网卡商查询下卡的状态是否正常。

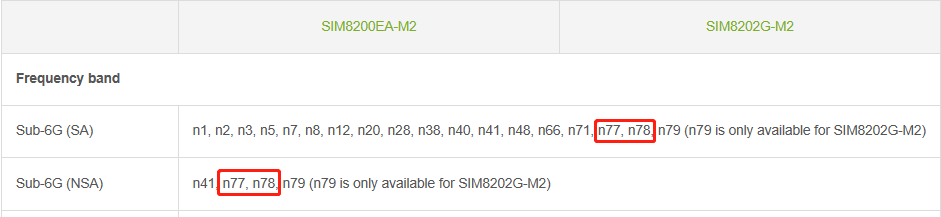

• 5G的运营商的SIM卡频段要覆盖到SIM820X的频段；有时查询到的是4G网络，速度已经达到5G，可以直接测速确认是否具备5G网速。
• 将SIM卡接到手机测试下是否能注册到5G网络，如果手机不能注册到，说明是SIM卡没开通5G流量套餐，余额不足等问题。

• 确认下测试环境是否有5G网覆盖和注册到的频段是多少（注册的频段是否为5G模组支持的频段）

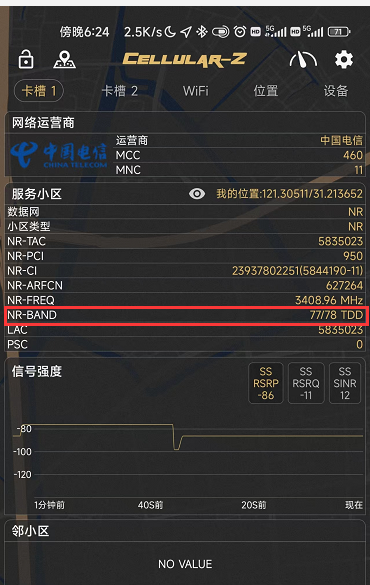

  • 安卓手机可以用5G手机安装Cellular-Z（各大应用商店都可以下载）查看详细的网络信息：

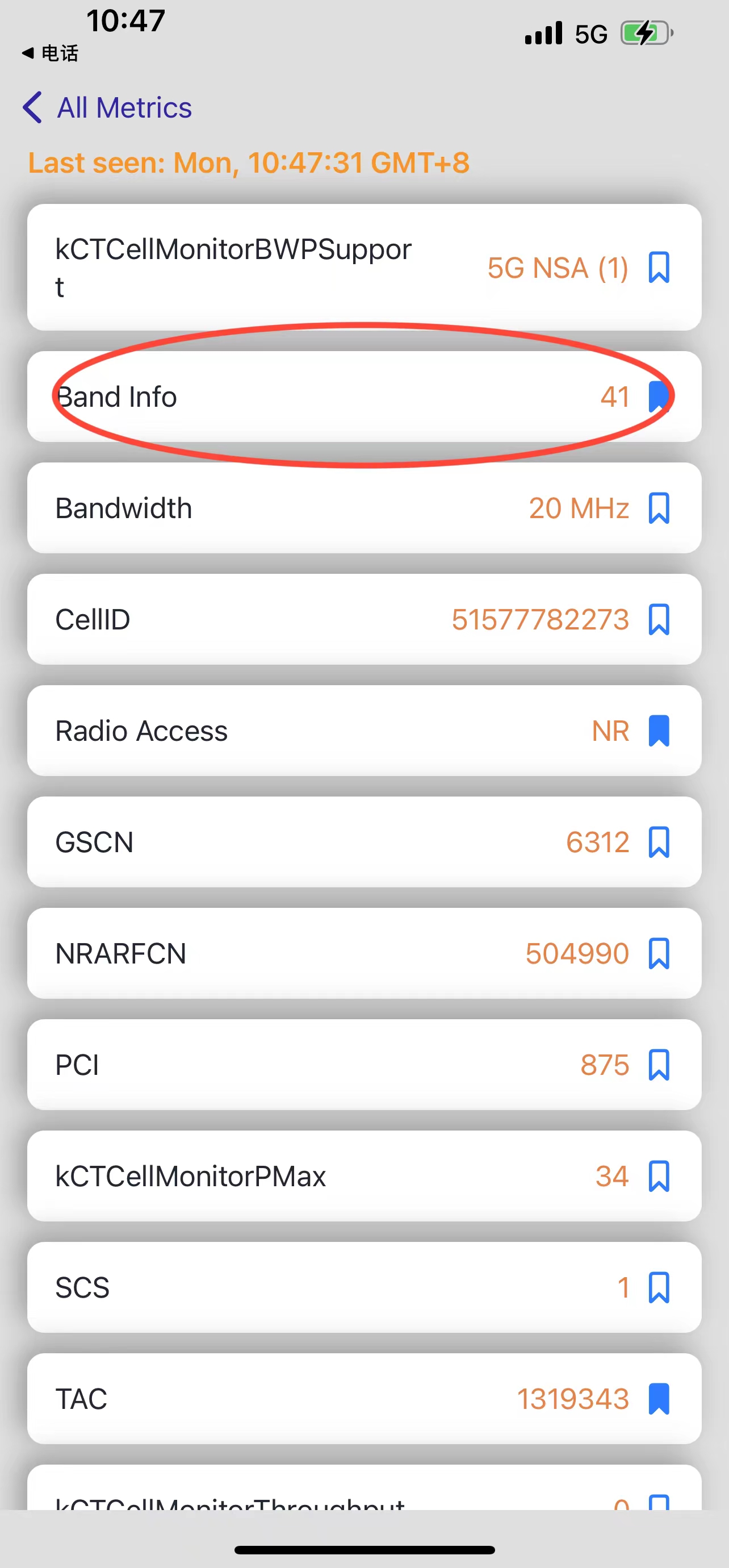

• • 苹果手机可以按照以下步骤获取频段信息：
    • 打开手机拨号，输入*3001#12345#*，然后点击拨号按钮
    • 在弹出的页面中，先找到并点击“Serving Cell Info”，再找到并点击“Freg Band Indicato
    • 根据运营商的发出的表格进行查询，就可以知道了

AT+CSYSSEL="nr5g_band",41:78

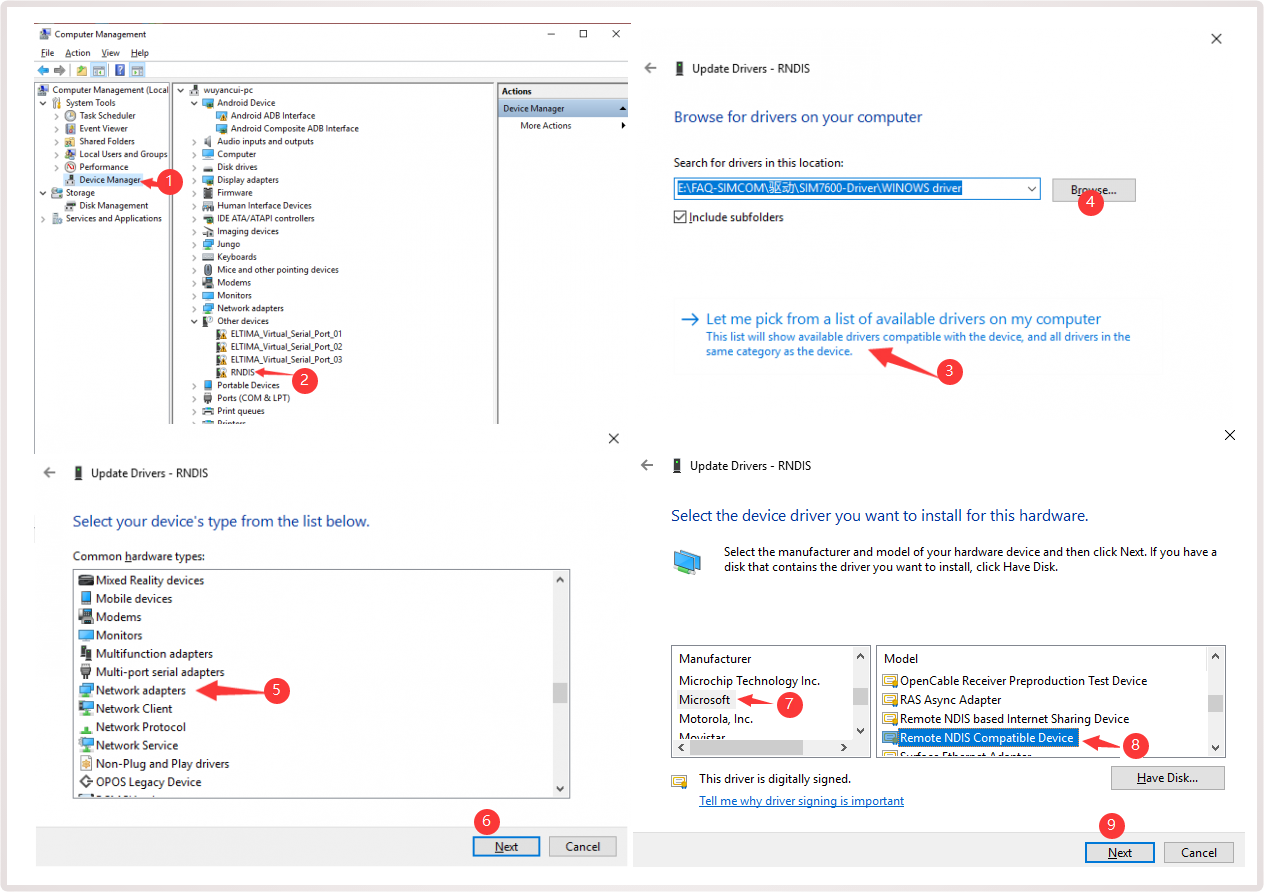

• 建议用更便捷的RNDIS拨号
• 可以烧录最新的树莓派Raspbian系统，重新配置NDIS拨号
• 或者用已经配置好驱动的镜像 RNDIS拨号开机自启Raspbian系统镜像(已装好驱动)

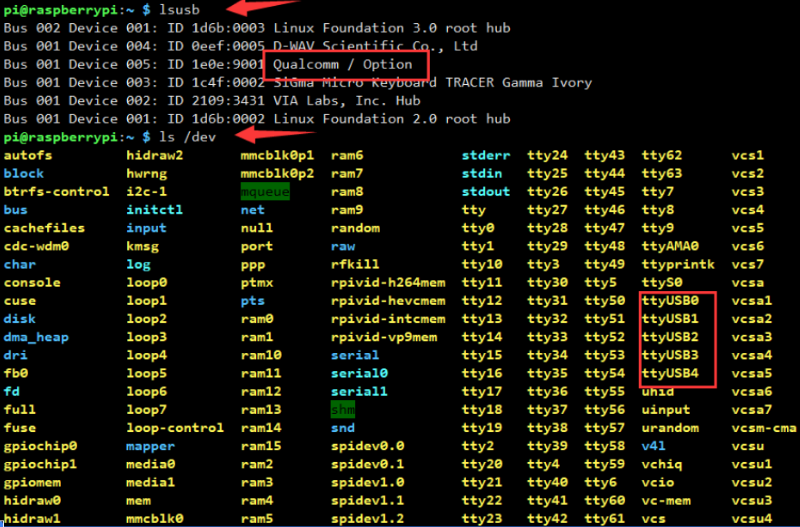

• 通过以下指令检测SIM820X和树莓派等设备是否连接好，如没问题能够看到高通（Qualcomm）设备和ttyUSB0-USB4：

lsusb
ls /dev

• 1) 建议更换不同运营商的SIM卡测试下：不同的运营商支持的5G频段不一样，换卡同时也能排除卡的其它问题；如果您用的是物联网卡，建议更换普通的手机SIM卡（在手机能打电话和发短信的SIM卡）测试，有的纯流量卡或者物联网卡在其它设备或者更换设备后被限制了，也是不能注册到5G网络的，或者问物联网卡商查询下卡的状态是否正常。

• 2) 请正确配置APN，APN决定了入网方式，是运营商和蜂窝模组的代理，有时候APN是能够自动获取的，很多时候需要手动获取，可以通过以下指令设置：

AT+CGDCONT=1,"IP","Your_APN"   //不同运营商APN不一样,这里APN改为对应运营商的，
例如：中国移动APN：CMNET；中国联通APN：3GNET；中国电信APN：CTNET

• 3）可能是天线的频段没有覆盖到您使用的运营商的频段，请跟换适用于当地的全频段高增益天线测试，并且要把所有的天线都接上，所有天线都是有用的，否则也可能导致网络问题；

• 4） 如果还是不行，请参考以下步骤打印网络AT log 并将log 给这边分析

*查看下固件版本信息：
AT+SIMCOMATI
*检查sim卡是否接触良好：
AT+CPIN?
*将射频打开（关闭飞行模式）：
AT+CFUN=1
*检查网络模式设置为自动寻网：
AT+CNMP=2
*检查当前环境的信号质量：
AT+CSQ
*检查是否成功注册到网络：
AT+CGREG?
*检查联网情况：
AT+CPSI?
*检查APN是否对应SIM卡的运营商：
AT+CGDCONT?
*检查运营商接入情况：
AT+COPS?

• 通过minicom打开ttyUSB2端口：

ls /dev/ttyUSB*
sudo apt-get install minicom
sudo minicom -D /dev/ttyUSB2

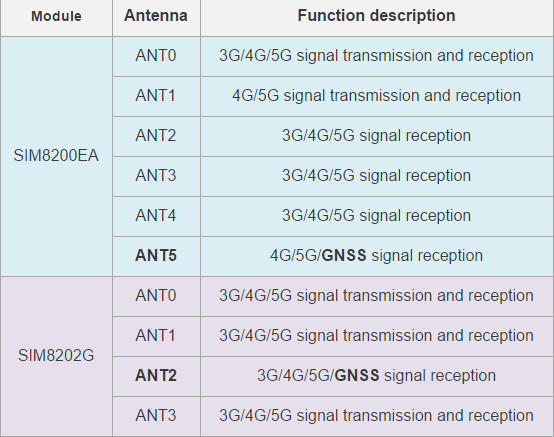

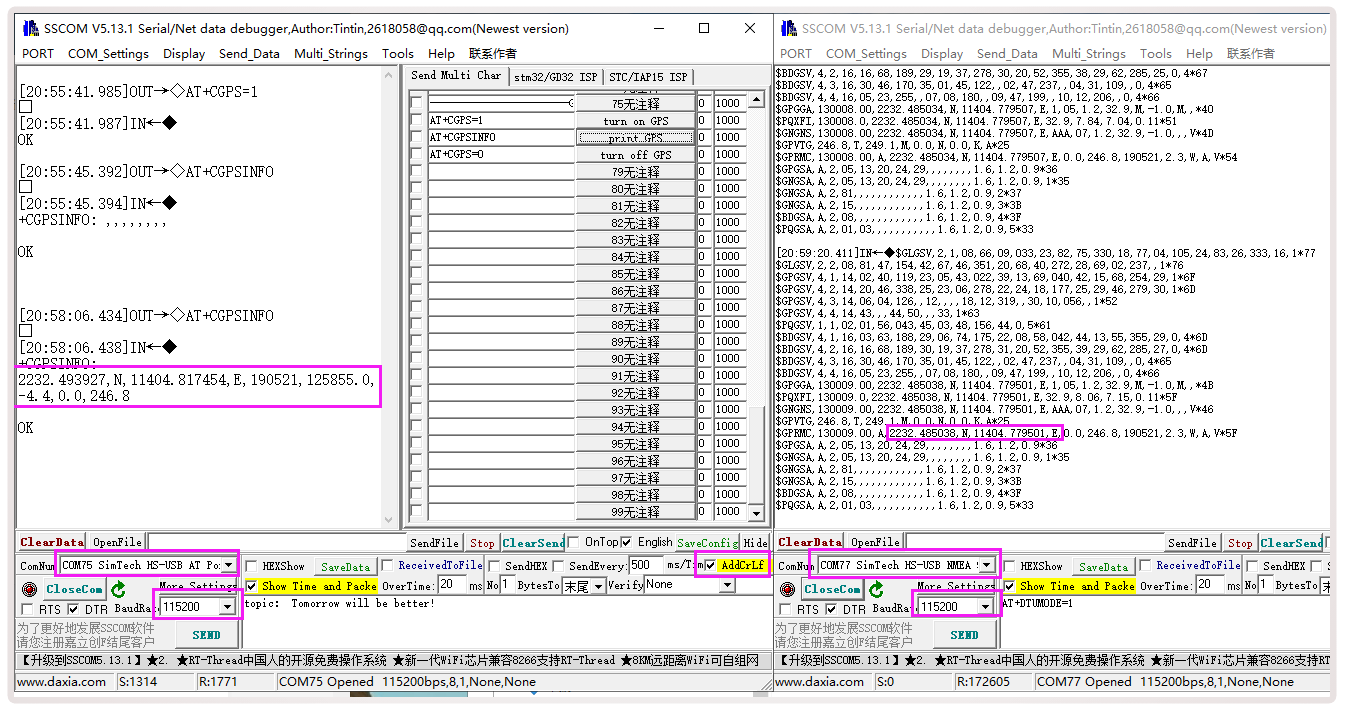

• 插上GPS天线到GNSS天线座子（SIM8200EA是ANT5；SIM8202G是ANT2），并将接收器置于空旷的室外（注意阴雨天气测试不了），上电需要等待约1分钟才能接收到定位信号；

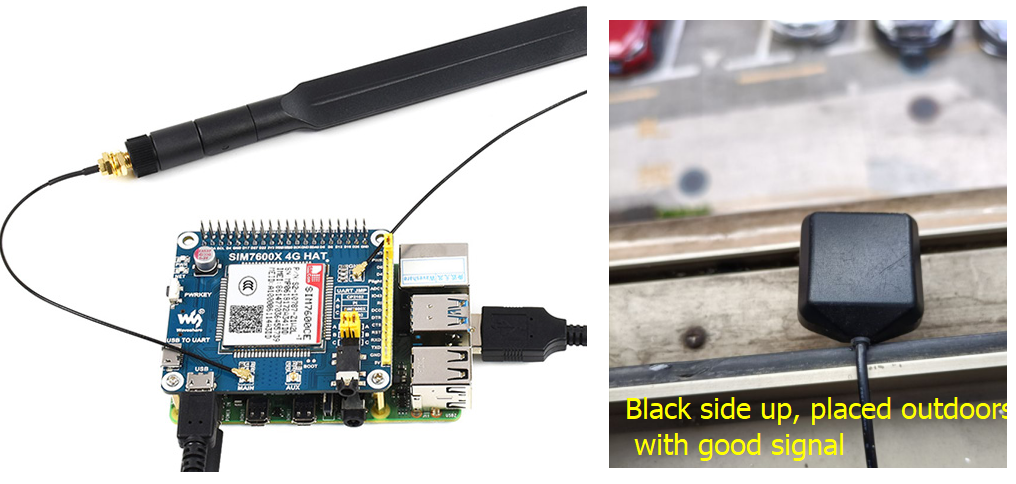

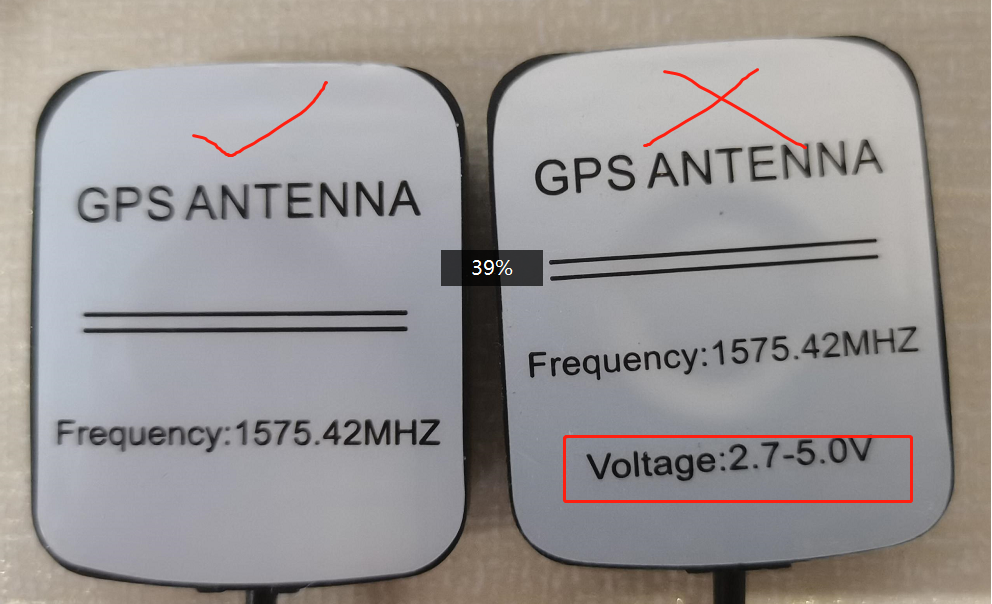

• M2模组需要用无源天线来获取定位信息，如果您没有无源的定位天线，配套的5G天线也可以的，更换5G天线上去，并将模块放到户外定位（5G 天线没有配延长线）：

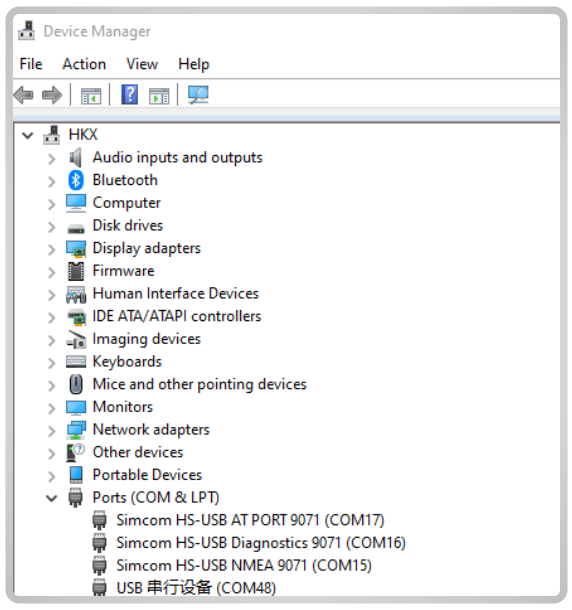

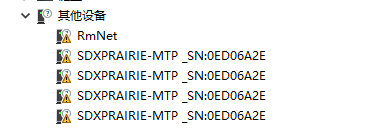

usb,树莓派运行sudo ./install 会加载USB驱动，我们会3B/4B的USB连接器进行连接通信；windows按照教程操作也是加载呢USB驱动，没有USB驱动的时候是会显示成未知设备的。

默认不占用。

确保您的系统内核是5.4以上的，树莓派不要使用sudo update升级到最新的版本，这样会把内核版本升级到高于目前固件的版本会无法识别。

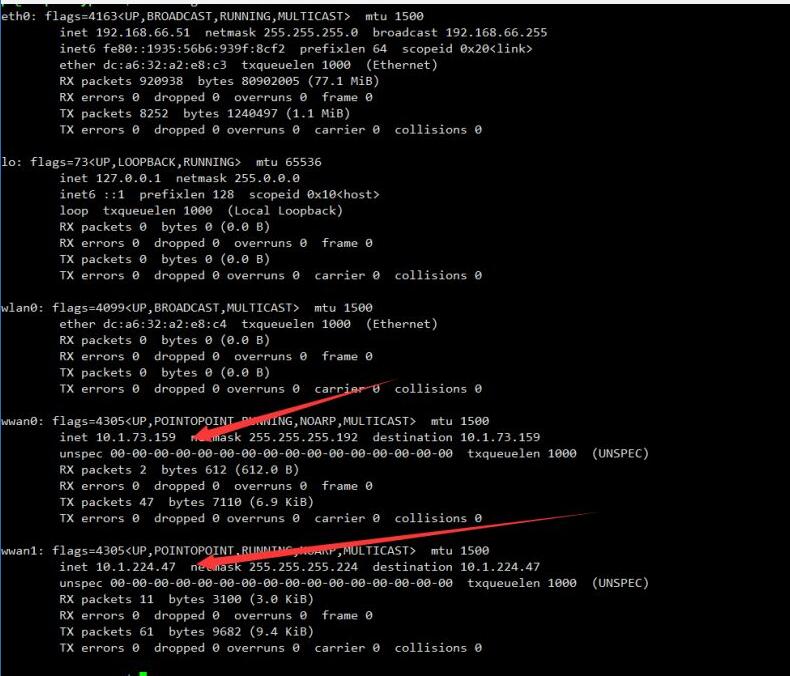

sudo ./simcom-cm -i wwan0
sudo ./simcom-cm -i wwan1

可以用以下指令打开VOLTE功能：

 at+voltesetting=1
 at+cnv=/nv/item_files/modem/mmode/ue_usage_setting,1,01,1

可以用以下指令关闭VOLTE功能：

 at+voltesetting=0
 at+cnv=/nv/item_files/modem/mmode/ue_usage_setting,0,01,1

请参考下图安装：

• ANT 0 和 1 功能可以替代，2 和 3 功能可以替代，通常掉一个天线的话，不影响基本功能
• 如果仅是座子掉了，换个座子上去即可，如果连铜皮都掉了，那通常就不能维修
• 取下来时，请左右松动用力均衡拔下，切勿蛮力拉扯
• IPEX4代座子相对脆弱，使用时，请更加小心谨慎

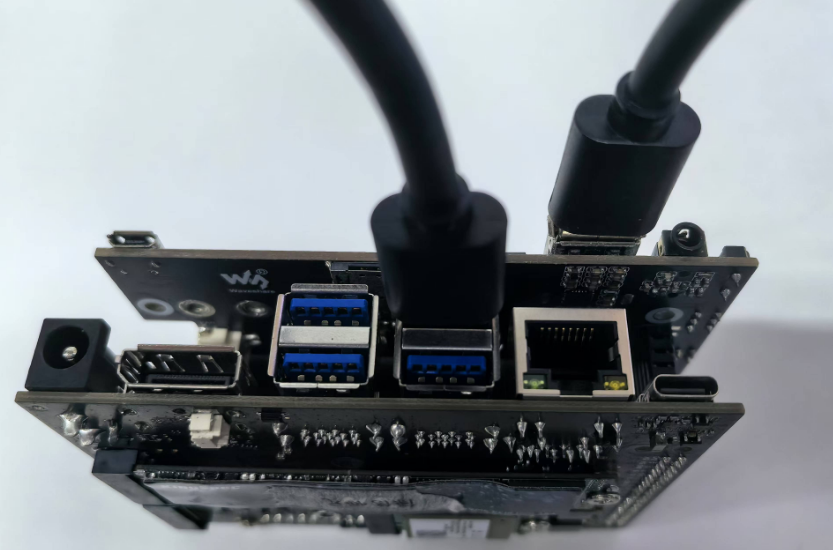

• 可以用，需要用USB线接入使用，通过排针接入后，USB转接头和USB母口没完全对上，走USB线连接

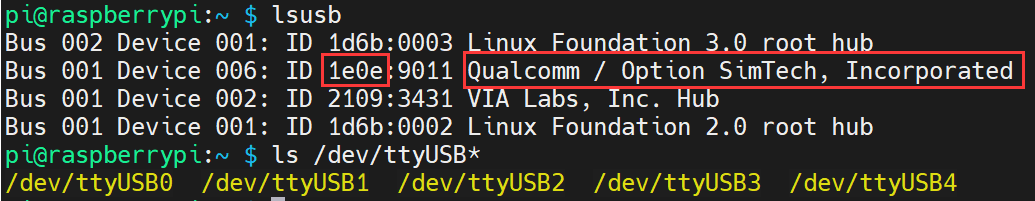

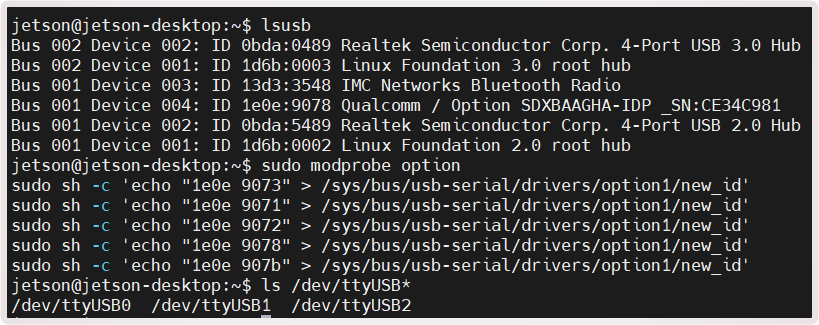

可用以下指令检测是否有Qualcomm 的高通设备，如果已经加载COM驱动（树莓派系统一般自带），还会有系列ttyUSB*出现：

lsusb
ls /dev/ttyUSB*

滚轴风扇长时间工作后，润滑油可能蒸发，导致噪声增大，这个是滚轴风扇的通性，不是风扇出故障：

• 我们没验证过的模组（包括FM350X等拆机模组），不确保能支持，以下模组有验证过是支持的：

广和通：FM650-CN FM160-EAU
SIMCOM：SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
移远(USB的AA模组)：  RM500U-CNV RM500Q-GL/RM502Q-AE RM520N-GL RM530N-GL

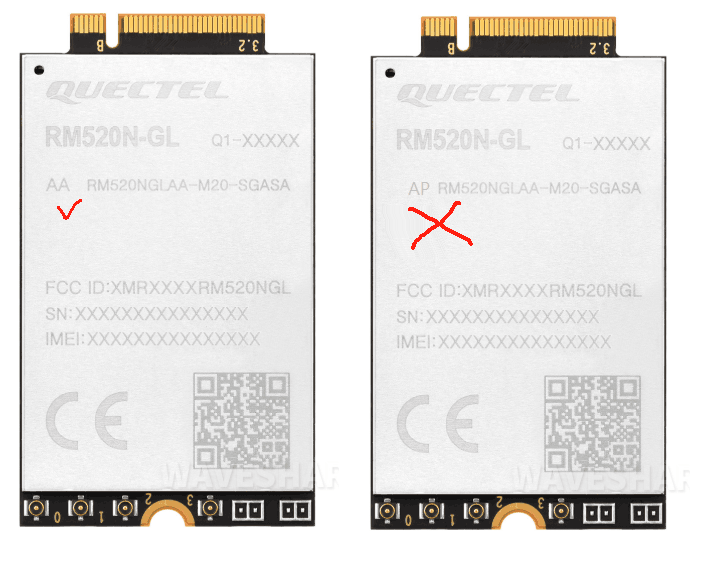

• 移远模组特殊说明：这个是USB3.0协议的，需要用支持USB的AA移远模组不支持PCIE协议的模组(RM520 AP ~~)，不建议使用从二手市场买的模组，这边也不做支持，建议选购我们有验证过的上架模组，比较有保障，如下图的RM520_AA模组是可以支持的:

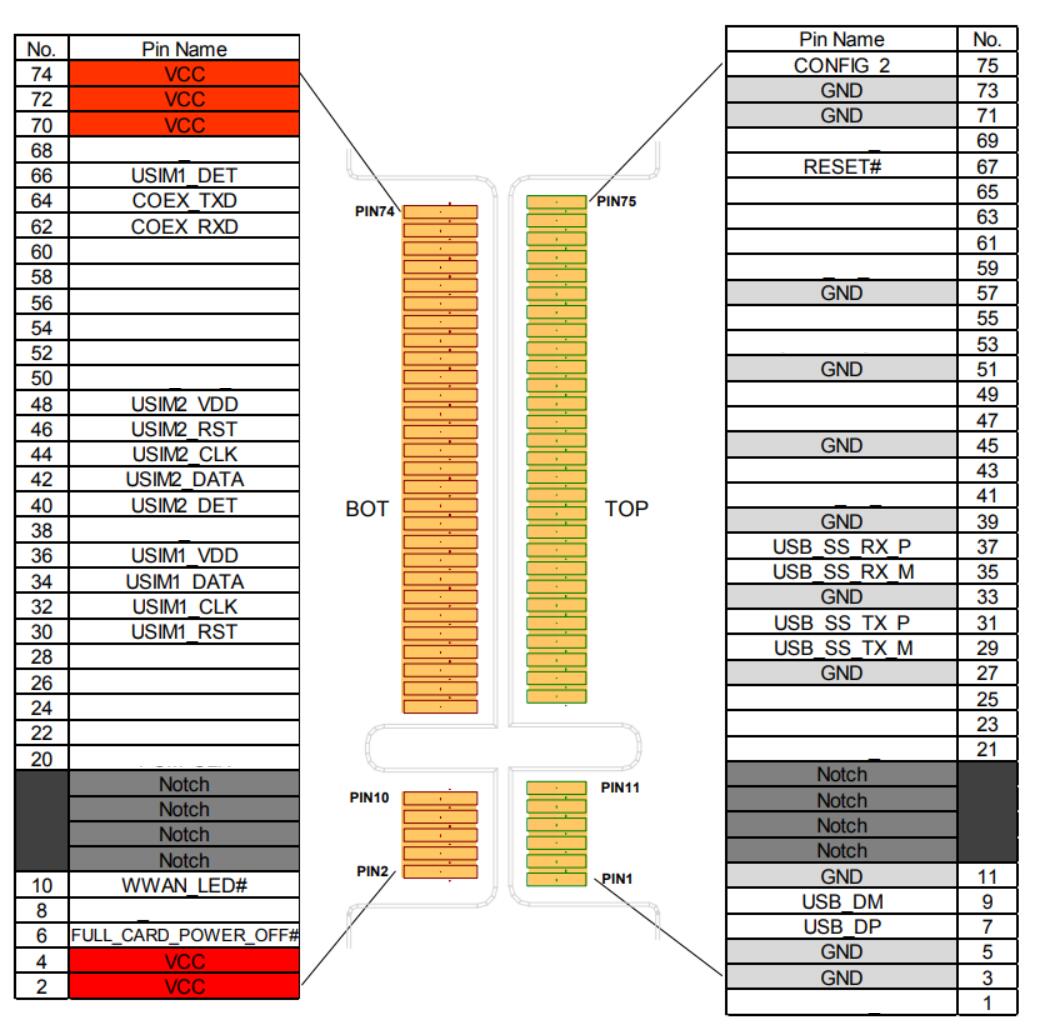

• 若需要把M.2 TO 4G/5G HAT用于其他4G/5G模组，可参考下图M.2连接示意图，自行检查下是否有引脚存在冲突，再接入进行测试：


• USB 3.2 Gen1 5G DONGLE和USB TO M.2 B KEY 套餐不含 5G 模组，5G 模组须另外选购；若用于其他模组，须确认引脚兼容性，以实测为准。

不同的工作状态，功耗有差异，使用5V供电，联网成功后，电流一般在0.5~2.5A的范围，平均大概为1.2A(仅供参考，具体视网络环境和联网工作状态而定：

• 可以的，这个就好比两个正在用5G蜂窝网络的手机，可以通过运营商基站实现网络互联
• A和B树莓派分别通过RM500U-CN 5G HAT和SIM8262E-M2 5G HAT蜂窝模块注册到网络上网后（此时两个手机诞生了），可以走TCP,MQTT.邮件或者即时通信工具等等通信方式实现5G网络上的互联
• 但是蜂窝模块是不能点对点通信的，即使是零距离，蜂窝网也是要走运营商的基站通信，所以也是会产生数据费用的；如果要点对点通信，可以走蓝牙，wifi或者lora等方式，可以绕开运营商基站通信
