XIAO-RP2040 使用教程
特性
- 强大的 MCU：双核 ARM Cortex M0+ 处理器，时钟频率可灵活运行至 133 MHz
- 丰富的片上资源：264KB 的 SRAM 和 2MB 的板载 Flash 存储器
- 灵活的兼容性：支持 Micropython/Arduino/CircuitPython
- 简单的项目操作：面包板友好 & SMD 设计，背面无元件
- 小巧尺寸：仅有拇指大小（21x17.8mm），适用于可穿戴设备和小型项目
- 多种接口：11 个数字引脚、4 个模拟引脚、11 个 PWM 引脚、1 个 I2C 接口、1 个 UART 接口、1 个 SPI 接口、1 个 SWD 焊盘接口
规格
| 项目 | 参数 |
|---|---|
| CPU | 双核 ARM Cortex M0+ 处理器，最高 133MHz |
| Flash 存储 | 2MB |
| SRAM | 264KB |
| 数字 I/O 引脚 | 11 |
| 模拟 I/O 引脚 | 4 |
| PWM 引脚 | 11 |
| I2C 接口 | 1 |
| SPI 接口 | 1 |
| UART 接口 | 1 |
| 电源和下载接口 | Type-C |
| 电源 | 3.3V/5V DC |
| 尺寸 | 21×17.8×3.5mm |

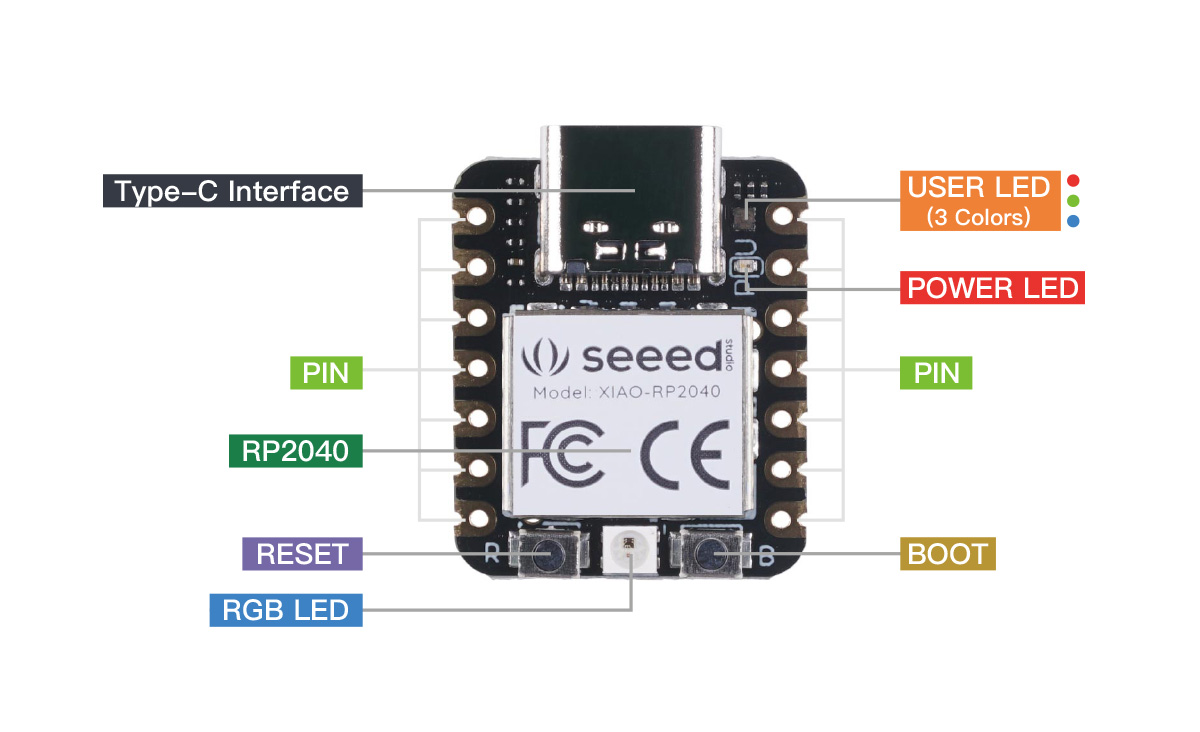

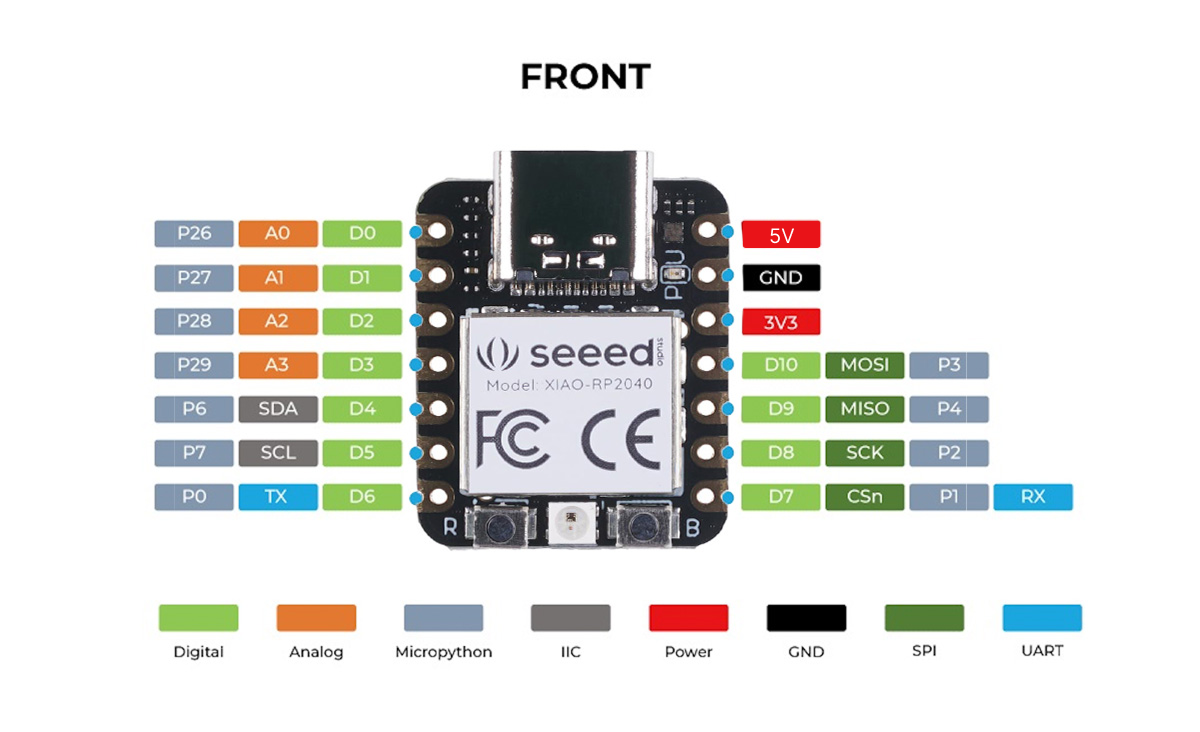

硬件概览
CAUTION
关于通用 I/O 引脚：
MCU 的工作电压为 3.3V。如果输入电压连接到通用 I/O 引脚高于 3.3V，可能会导致芯片损坏。
关于电源引脚：
内置的 DC-DC 转换电路能够将 5V 电压转换为 3.3V，因此可以通过 VIN-PIN 和 5V-PIN 使用 5V 电源为设备供电。
XIAO RP2040 当前仅支持电池供电，连接电池时不能同时连接 Type-C 接口，否则可能存在安全风险。
请注意使用，不要掀起屏蔽罩。
进入 Bootloader 模式
有时在用户编程失败时，Seeed Studio XIAO RP2040 的端口可能会消失。我们可以通过以下操作解决此问题：
- 长按 "B" 按钮。
- 将 Seeed Studio XIAO RP2040 连接到电脑。
- 电脑会显示一个磁盘驱动器。
此时，芯片进入 Bootloader 模式，烧录端口再次出现。因为 RP2040 芯片有两个分区，一个是 Bootloader，另一个是用户程序。产品出厂时会在系统内存中烧录一个 Bootloader 代码。我们可以通过上述步骤切换模式。
复位
如果需要复位 Seeed Studio XIAO RP2040，请执行以下步骤：
- 将 Seeed Studio XIAO RP2040 连接到电脑。
- 按下 "R" 引脚一次。
请注意：内置的可编程单色 LED（红色、蓝色和绿色）的行为与 Arduino 上的 LED 相反。在 Seeed Studio XIAO RP2040 上，需要将引脚拉低以启用。
资源
[PDF] RP2040 数据手册
[Kicad] Seeed Studio XIAO RP2040 封装库
