Lichee Nano 使用教程
一、概述

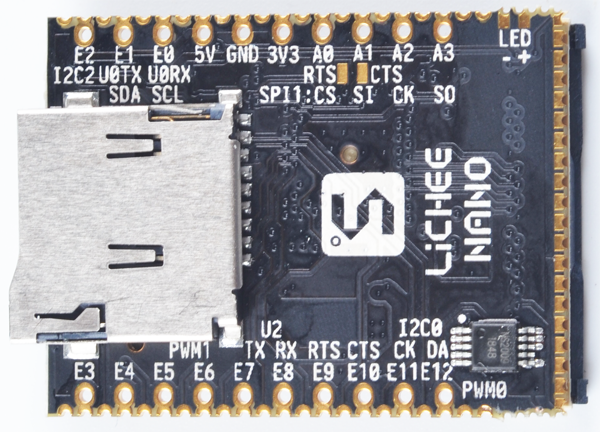

Lichee Nano是基于全志科技的F1C100s(ARM 926EJS内核)高性能soC芯片设计的迷你开发板。开发板设计小巧精致，将芯片的所有资源都引出，板载USB、Flash、TF卡、4OP LCD接口等，并把所有IO资源引出，方便开发者拓展使用，非常适合初学者学习linux或者商用于产品开发。
默认用户名称:root 用户密码:licheepi
二、参数

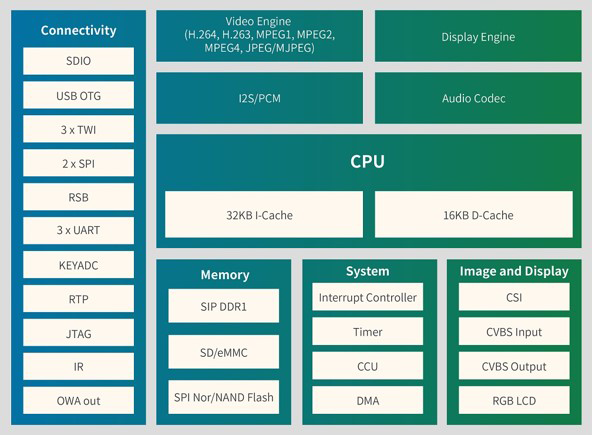

2.1. F1C100s参数
Lichee Nano开发板板载的F1C100s芯片功能很强大，芯片内置32MBDDR，拥有SDIO、SPI、UART、Speaker、Mic等接口，支持外挂 8~32MB SPI Nor Flash;在视频处理方面表现出现，支持720P视频输出，支持H.264、MJPEG等高清格式的解码。
| 项目 | 参数 |
|---|---|
| CPU | •ARM9 CPU architecture •16KByte D-Cache •32KByte I-Cache |
| Memory | •SIP 32MB DDR1 •SD2.0,eMMC 4.41 |
| Video | •H.264 1280x720@30fps decoding •MPEG1/2/4 1280x720@30fps decoding •MJPEG 1280x720@30fps encoding •JPEG encode size up to 8192x8192 |
| Camera | •8-bit CMOS-sensor interface •CCIR656 protocol for NTSC and PAL |
| Audio | •Integrated analog audio codec with two DAC channels and one ADC channel,maximum 192kHz DAC sample rate and 48kHz ADC sample rate •One I2S/PCM interface |
| Display | •LCD RGB interface up to 1280x720@60fps •TV CVBS output, support NTSC/PAL, with auto plug detecting |
| Connectivity | •USB OTG, SDIO,IR, 3 x TWI, 2 x SPI, 3 x UART |
2.2. 开发板参数
| 项目 | 参数 |
|---|---|
| CPU | 全志 F1C100s， ARM 926EJS , 主频 408MHz， 可超频至 600Mhz |
| 内存及存储 | 集成 32MB DDR 板载 16MB NOR FLASH， 可从 FLASH 启动 板载 TF 卡座，可从 TF 启动 |
| 显示 | 通用 40P RGB LCD FPC 0.5mm 座子 可直接使用常见的 40P 4.3/5/7 寸屏幕（板载背光驱动） 支持常见的 272x480, 480x800, 1024x600 等分辨率 板载电阻式触摸屏芯片 |
| 视频处理能力 | H.264 1280x720@30FPS 解码 MPEG1/2/4 1280x720@30FPS 解码 MJPEG 1280x720@30 FPS 解码 JPEG encode size up to 8192x8192 |
| 通信接口 | SDIO，可搭配配套 SDIO WiFi+BT 模块 SPI x2 TWI x3 UART x3 OTG USB x1 TV out |
| 其它接口 | PWM x2 LRADC x1 Speakerx2 + Mic x1 |
2.3. 软件参数
| 开发环境 | 参数 |
|---|---|
| Linux | 支持3.10 BSP Linux 支持4.19 主线 Linux |
| 裸机 | Xboot |
| 裸机 | RT-Thread |
三、使用教程
