T5-E1-Touch-AMOLED-1.75 使用教程
产品介绍
产品简介
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.75 英寸电容高清 AMOLED 屏、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、2 个音频 ADC、1 个音频 DAC等外设，方便开发并嵌入到产品中。
产品特性
- 搭载 Armv8-M STAR-MC1 MCU，频率高达 480 MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n/ax) 和 Bluetooth 5.4 (Bluetooth LE)，板载天线
- 内置 640KB 的 SRAM 和 64KB ROM，叠封 16MB PSRAM 和外接 8MB Flash
- 板载 1.75 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7 M 彩色，能清晰地显示彩色图片
- 内置 CO5300 驱动芯片和 CST9217 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 芯片，可精准走时并自动处理闰年
- 板载 PWR、KEY 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 8PIN 2.54mm 间距排母，引出 5 个 GPIO，预留 5 个 IO 焊盘，可供外接设备和调试使用，灵活配置外设功能
- 板载 Micro SD 卡槽，可灵活地扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
- 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩和快速响应时间，视觉效果更优秀，同时具备纤薄设计、低功耗和灵活性等优点

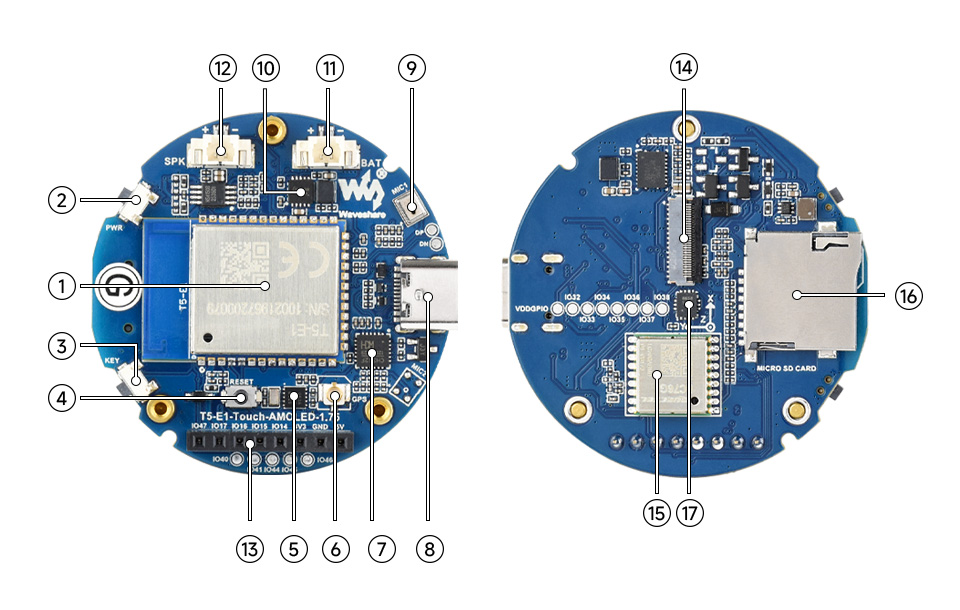

硬件说明
1.T5-E1 模组 2.PWR 电源按键 3.KEY 按键 4.复位按键 5.PCF85063 6.IPEX 1 代 GPS 天线座 7.CH342F 8.Type-C 接口 | 9.麦克风 10.电池充放电芯片
12.MX1.25 2P 扬声器接口 13.2.54mm 间距 8PIN 排母 14.屏幕排线接口 15.LC76G模组 16.Micro SD 卡槽 17.QMI8658 |
产品尺寸
屏幕说明
触摸及其控制器
- 本款触摸屏是由表面钢化玻璃＋薄膜FILM材质组成，具有强度高，硬度强、透光率好，搭配的驱动芯片为CST9217自电容触控芯片，该芯片支持标准的 I2C 通讯协议标准，可实现 10Khz~400Khz 的可配通信速率。
使用说明
T5-E1-Touch-AMOLED-1.75 目前提供 TuyaOpen 这一种开发工具和框架，当前示例均在此开发工具中进行。
开发工具介绍
| TuyaOpenTuyaOpen 是一个开源的 AI+IoT 开发框架，旨在帮助开发者快速创建智能互联设备。它支持多种芯片平台和类 RTOS 操作系统，能够无缝集成多模态 AI 能力，包括音频、视频和传感器数据处理。 |
器件准备
- T5-E1-Touch-AMOLED-1.75 x1
- 扬声器（非必需）x1
- 聚合物锂电池（非必需）x1
- SD卡（非必需） x1
- USB线 type A公口 转 Type C公口 x1
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失。
- 对电池组充电和放电时，切勿极性连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电。
- 请勿混用和使用旧电池和新电池，避免使用其他品牌的电池。
- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作。
- 锂电池具有循环寿命，请在达到使用寿命或使用两年时（以先到者为准），用新电池更换旧电池。
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故。
TuyaOpen开发
本章介绍 TuyaOpen 环境搭建，完成在不同系统（Linux、Windows、macOS）中的必要工具准备，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。
环境搭建
- 点击跳转到官方环境搭建教程：此链接包括开发环境搭建、项目编译、固件烧录、设备授权、设备配网和设备调试的所有步骤。
示例程序
| 示例程序 | 基础例程说明 |
|---|---|
| 01_Factory_Firmware | 测试板载设备功能 |
| 02_Switch_Demo | 测试涂鸦 IoT 应用 |
| your_chat_bot | 聊天机器人 |
01_Factory_Firmware
【程序说明】
- 本示例主要测试与T5AI模组连接的所有外设功能
【硬件连接】
- SD卡插入开发板中
- 连接喇叭
- 连接电池
- 完成上面连接后，将开发板接入电脑
【代码分析】
- user_main：主函数任务
- tal_log_init：配置 日志 输出，使其调试更加方便
- board_register_hardware：开发板注册外设驱动硬件的统一入口
- lv_vendor_init：LVGL初始化，将显示跟触摸绑定到LVGL中
- ui_init：UI设计初始化，组件的应用与回调初始化
- lv_vendor_start：创建LVGL任务
- tal_thread_create_and_start：创建一个新线程，用于对SD卡、麦克风、喇叭、RTC、QMI、BAT、GPS(带有GPS模组的才有用)、WIFI和GPIO进行初始化，并周期性处理陀螺仪、实时时钟、获取电池电压和GPS数据更新。
- __wifi_ble_task：WIFI任务，扫描附近WIFI数量
【运行效果】

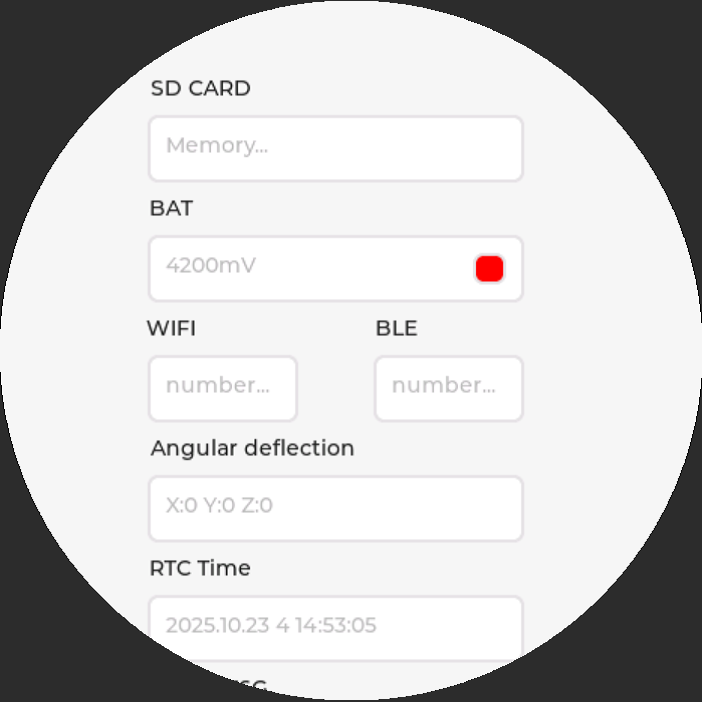

- LCD屏幕显示
- 参数说明
| 参数 | 功能 | 说明 |
| SD Card | 显示 SD 卡挂载是否成功 | 连接SD卡，若识别失败请将SD卡格式化为FAT32格式 |
| BAT | 电池电压与充电指示 | 连接电池时可检测到电池电压,充电时会显示绿色，充满或者未充电显示红色 |
| WIFI | 显示扫描到的WIFI个数 | 扫描结束会显示扫描到的数量 |
| Angular deflection | 显示板子角度偏移 | 显示三个方向的偏移 |
| RTC Time | 显示 RTC 时间 | 显示当前 RTC 时间 RTC 时间与当前时间不一致，是因为掉电状态下并不能留存数据，如需要保持 RTC 时间正常，则需获取正确时间并更新 RTC 时间 |
| GPS LC76G | 显示UTC时间 | 连接GPS天线，并且在室外，几分钟后会同步正确UTC时间 |
| MIC SPK TEST | 测试麦克风跟喇叭的按键 | 按下开始录音，对板子说话会录制，再次点击就会播放之前录制的声音 |
| 滑动块 | 调节背光 | 有5-255级的调光，不设置成0是防止背光彻底熄灭 |
| GPIO47 | GPIO测试 | 每次点击不同按钮都会切换当前IO状态，连接一个LED就可以进行测试 |
02_Switch_Demo
【程序说明】
- 涂鸦 IoT 应用是涂鸦 AI + IoT 平台提供的一种最小功能应用演示
- 作为一个简单的、跨平台、跨系统、支持多种连接的开关示例，可以通过涂鸦 App、涂鸦云服务对这个开关进行远程控制（外出）、局域网控制（同一局域网）和蓝牙控制（没有可用网络）。
- 使用 switch_demo 之前，你需要先了解以下名词：
【硬件连接】
- 连接一个LED到GPIO47脚上
- 将开发板接入电脑
【代码分析】
- cli_cmd.c：switch_demo 的一些命令行操作，用于查看、操作 switch_demo 的信息和状态。
- reset_netcfg.c'：为物联网设备实现网络配置重置功能
- tuya_main.c：switch_demo 的主要功能。
- tuya_config.h：涂鸦 PID 和授权信息(示例自带PID为微雪设计的APP，可以点击复制产品)，在涂鸦开发者平台上创建并获取，请参考文档 TuyaOS > 创建产品。
【运行效果】
- 此示例不会点亮屏幕
- 支持蓝牙配网
- 支持 Wi-Fi 热点模式配网
- 接收来自云端的 MQTT 控制数据，并自动回复
- 接收来自 App 的局域网 TCP 控制数据，并自动回复
- OTA 功能

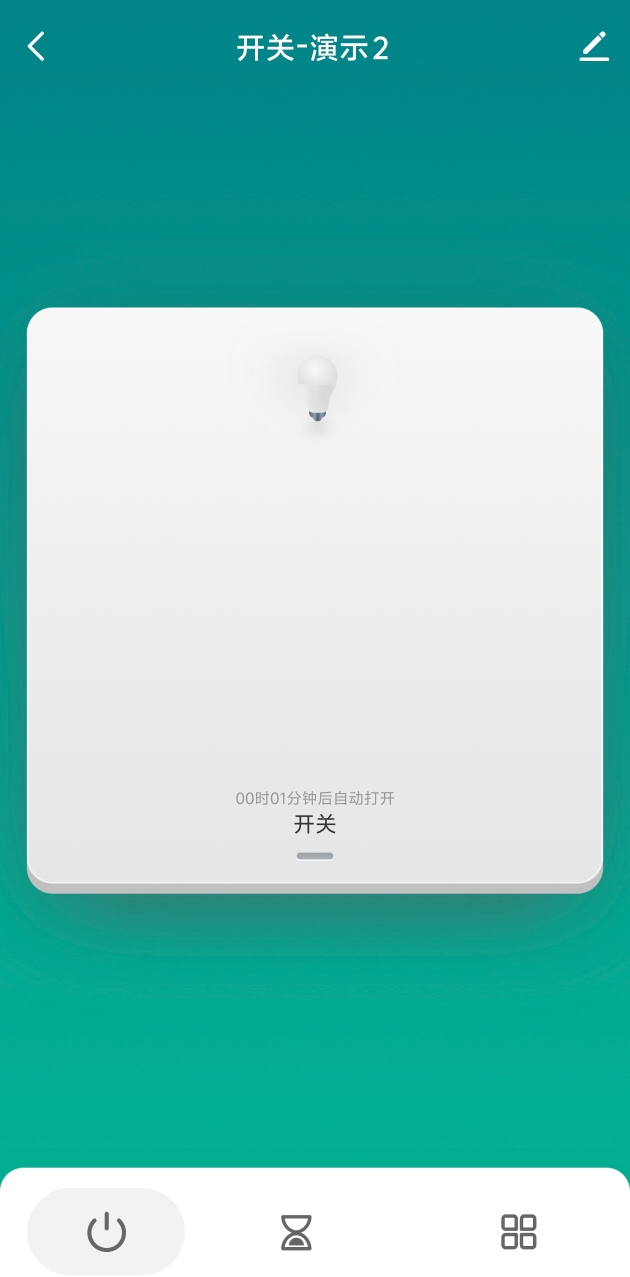

- 默认 App 控制面板
- 点击即可控制GPIO47点亮或熄灭灯
your_chat_bot
【程序说明】
- your_chat_bot 是基于 Tuya.AI 开源的大模型智能聊天机器人,程序位于开发环境种，具体是\TuyaOpen\apps\tuya.ai\your_chat_bot。
- 通过麦克风采集语音，经语音识别处理后，实现对话交流、互动响应及调侃功能，同时可在屏幕上实时显示聊天内容。
- 支持涂鸦语音智能体，支持四种聊天模式：
- 长按对话模式：用户需长按按键以启动语音输入，松开按键即结束语音输入。
- 按键对话模式：设备上电默认进入待机状态，用户短按一下按键后设备进入聆听状态，此时用户可进行语音输入，与智能体对话。
- 唤醒对话模式：用户通过唤醒词将设备唤醒后，可进行单次对话，类似与音箱对话。
- 随意对话模式：用户通过唤醒词将设备唤醒后，可进行连续对话。若唤醒后没有对话，30 秒后设备会再次进入待机状态，下次对话前需要再次唤醒。
- 支持通过按键操作在本地打断当前对话。
- 支持各种状态提示音，如配网、离线、唤醒等。
- 支持各类显示屏及多套 UI 界面：
- 微信风格
- 聊天机器人
- 滑动字幕（适合 OLED 小屏）
- 支持通过 App 调节设备音量。
- 连续进行三次上下电操作，可使设备进入配网模式。
- 支持 App 端实时切换 AI 智能体角色。
【硬件连接】
- 安装好喇叭（8Ω 1W/8Ω 2W）
- 将开发板接入电脑
【代码分析】
- app_chat_bot.c：聊天机器人功能实现
- app_chat_bot.h：聊天机器人功能头文件
- app_system_info.c'：系统信息相关功能
- display：显示界面模块。
- reset_netcfg.c：设备上下电重置功能。
- tuya_main.c：应用入口。
- app_display.h：显示模块头文件
- app_system_info.h：系统信息（如网络状态、内存等）
- reset_netcfg.h：设备上下电重置功能头文件
- tuya_config.h：设备授权码等信息配置
【运行效果】
- 上电后屏幕会亮起，喇叭会播放“进入配网模式”
- 下载“智能生活”,安装完成后点击进入：
- 打开蓝牙 -> 点击左上角的+ -> 添加设备，就可以扫描到对应的设备，点击头像进行联网
- 听到我已联网，开始对话，就可以开始聊天
- 默认 App 控制面板
Flash固件的烧录
- 当前示例程序有提供测试固件，可通过直接烧录测试固件来测试板载设备功能正常与否
- bin文件路径：
..\T5-E1-Touch-AMOLED-1.75-Demo\Firmware
