UART Fingerprint Sensor (G) 使用教程
产品特性
本产品采用高性能 Cortex 内核主控，集成高安全性商用指纹算法，支持指纹录入、图像采集、特征值提取及指纹比对等功能。用户无需深入了解复杂的指纹识别算法，只需通过串口发送指令即可进行二次开发，适用于对体积和精度要求较高的指纹识别应用场景。
- 操作简便，无需了解指纹算法及内部结构，通过简单指令即可完成相应操作
- 内置商用算法，支持指纹录入、指纹比对、指纹图像提取及特征值上传等功能，性能稳定，识别速度快
- 采用电容式指纹识别，感应灵敏，轻触采集窗即可快速完成识别
- 硬件集成度高，主控与指纹传感器合为一体，便于嵌入小体积应用场景
- 内置人体感应器件，支持掉电睡眠与触摸唤醒功能，有效降低功耗
- 采集窗配备 LED 指示灯，实时指示指纹采集状态
- 板载 UART 串口通信接口
- 可便捷接入 PC 配合上位机软件使用，同时支持 STM32、Raspberry Pi 等嵌入式硬件平台
应用场景
- 指纹锁
- 指纹保险箱
- 指纹门禁
- 指纹考勤
产品参数
| 参数 | 规格 |
|---|---|
| 型号 | UART Fingerprint Sensor (G) |
| 传感器类型 | 电容式触摸传感器 |
| 分辨率 | 508 DPI |
| 图像像素阵列 | 192 × 192 |
| 指纹模板大小 | 448 字节 |
| 传感器尺寸 | 9.6 × 9.6 (mm) |
| 指纹容量 | 1000 枚 |
| 比对时间 | < 0.5 s（1 : N，且 N ≤ 500） |
| 认假率 | < 0.001%（安全等级为 3） |
| 拒真率 | < 2%（安全等级为 3） |
| 工作电压 | 3.3 V |
| 工作电流 | < 60 mA |
| 静电测试 | ESD IEC 61000-4-2 LEVEL 4 ±15 kV 隔空放电 |
| 通信接口 | UART (TTL) |
| 通信波特率 | 115200 bps（支持 9600 bps ~ 115200 bps） |
| 工作环境 | 温度：-10 ℃ ~ 60 ℃；湿度：0 %RH ~ 90 %RH（无凝霜） |

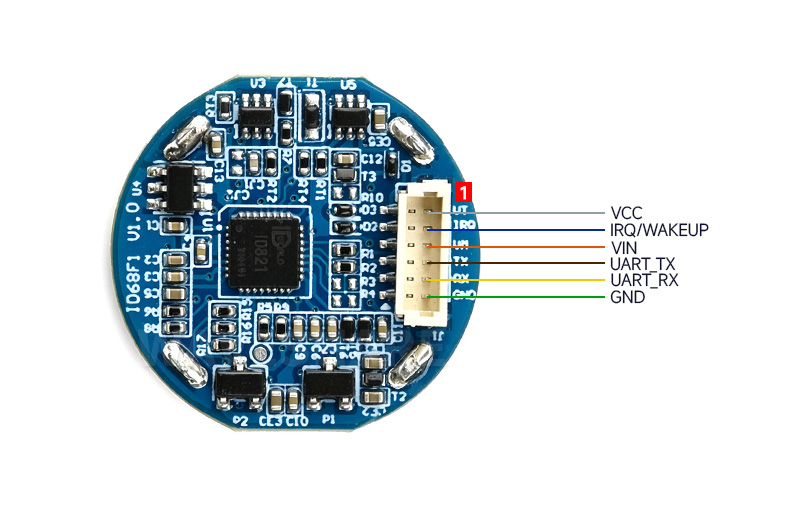

接口说明
| 编号 | 信号定义 | 说明 |
|---|---|---|
| 1 | VCC | 感应芯片常电 (3.3 V) |
| 2 | IRQ/WAKEUP | 手指感应唤醒信号输出，高电平输出，有手指触碰就有高电平输出 |
| 3 | VIN | 电源 (+3.3 V)，在要求超低待机功耗时，此脚需接可控电源 |
| 4 | UART_TX | UART 发射 |
| 5 | UART_RX | UART 接收 |
| 6 | GND | 公共地 |

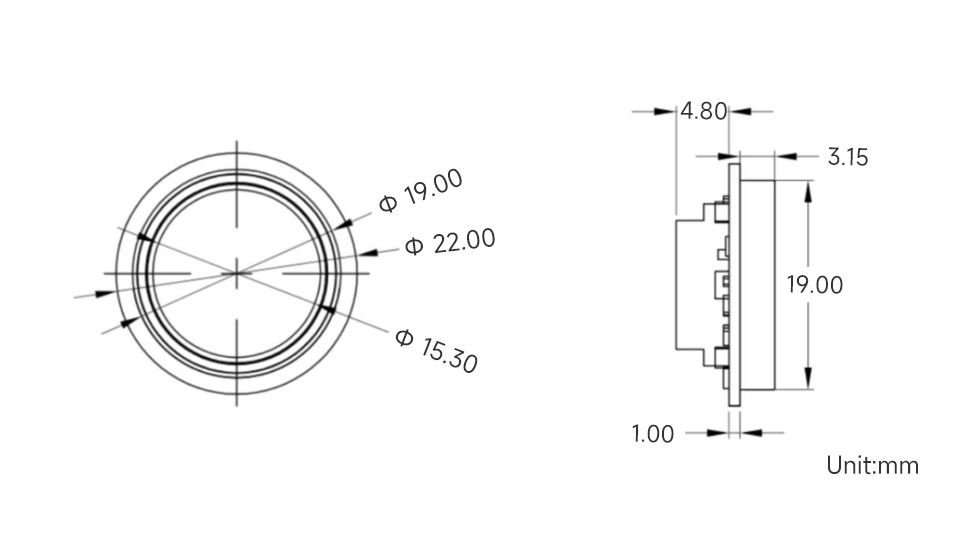

产品尺寸
模块外形与安装尺寸见下方尺寸图。
上位机软件使用
上位机软件运行在 Windows PC 上，下载见 相关资料中的软件工具。
UART Fingerprint Sensor (G) 只提供 UART 接口，通信方式选择 Serial。
硬件连接
使用 FT232 等 USB 转 UART 串口模块与模块连接（串口模块需自备），并安装对应驱动。
| 串口模块 | UART Fingerprint Sensor (G) | 备注 |
|---|---|---|
| GND | GND | 电源地 |
| RX | UART_TX | UART 数据传输引脚，需要交叉接线 |
| TX | UART_RX | UART 数据传输引脚，需要交叉接线 |
| 3.3 V | VIN | 3.3 V 供电输入 |
| 3.3 V | VCC | 感应芯片常电（3.3 V） |
| GPIO | IRQ/WAKEUP | 手指感应唤醒信号输出，有手指触碰时输出高电平；可接入普通 GPIO 引脚，设置为输入状态 |
连接后将串口模块接入 PC，在设备管理器中查看对应的 COM 口。

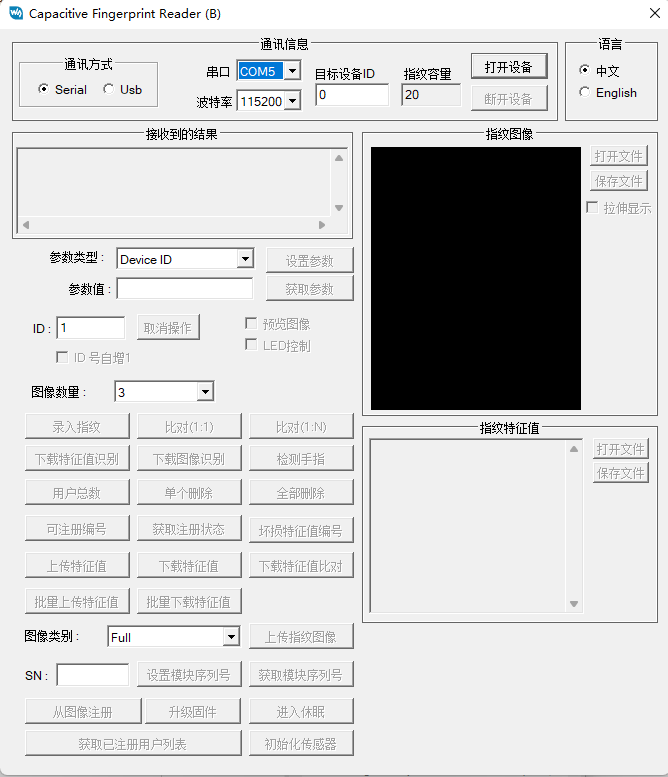

打开软件
打开上位机软件，通信方式选择 Serial，串口号和波特率选择与模块一致的值（模块的通信波特率为 115200 bps）。
检查通信
点击初始化传感器，连接成功时接收区显示 Adjust OK!。
设置参数
可设置的参数类型：
- Device ID：模块设备编号，可设置范围 1 ~ 255
- Security Level：安全等级，可设置 1 ~ 5，数值越大误识率（FAR）越低，拒真率（FRR）越高
- Duplication Check：指纹重复检查状态，开 / 关（1 / 0）
- Baudrate：波特率
- Auto Learn：指纹模板自学习状态，开 / 关（1 / 0）
选择参数类型并填写参数值后点击设置参数即可修改模块参数，点击获取参数可读取模块当前参数。

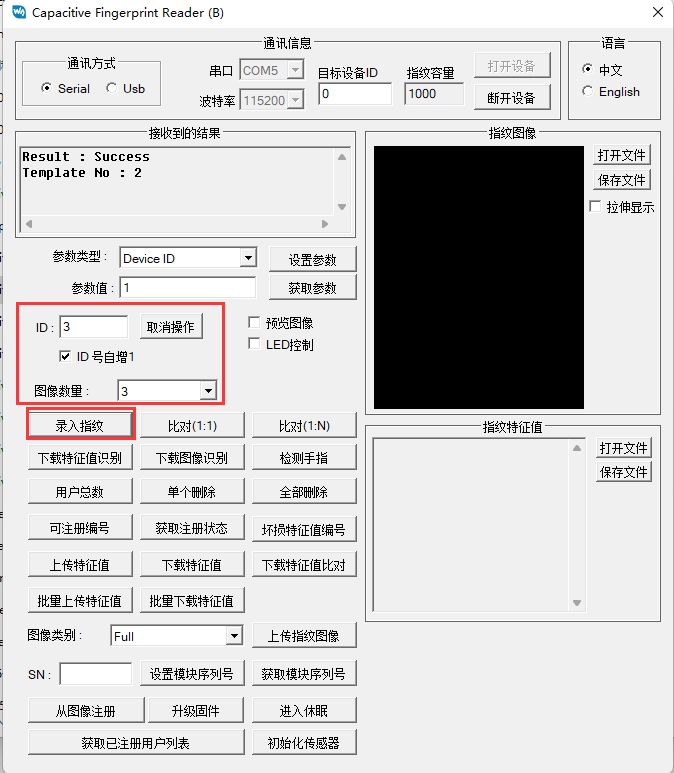

用户录入
先设置 ID（指纹存储的编号）和图像数量（需要录入几次手指），再点击录入指纹，按提示逐步操作，成功后接收区会返回结果。
不确定使用哪个 ID 时，可通过可注册编号、获取注册状态、获取已注册用户列表查询可用编号。
指纹比对
指定要比对的模板指纹 ID 后点击比对(1:1)。开启自学习功能时，比对时间会略大于 0.5 s，并会保存手指上未保存的那部分指纹。
点击比对(1:N) 会对已注册编号范围内的指纹连续比对，范围与设置的指纹容量一致；比对成功后会停顿 0.5 s 左右自动进行下一次比对。

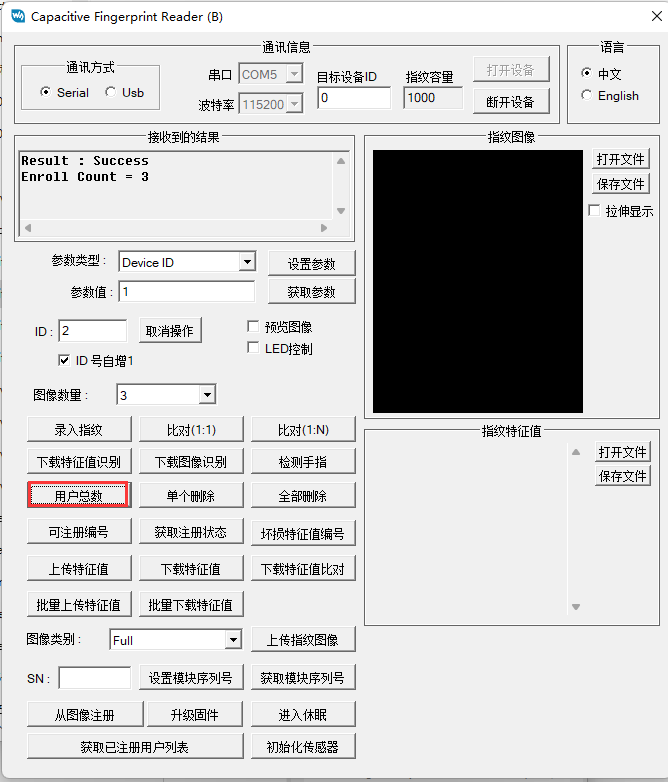

查看用户总数
- 点击用户总数，查询模块已注册的指纹数量，查询范围与设置的指纹容量一致。
- 点击获取已注册用户列表，查询已注册的指纹数量；滑动结果区可查看已注册的指纹编号。
获取可注册编号
点击可注册编号，从编号 1 开始查询第一个没有被注册的编号。
获取当前 ID 编号的注册状态
点击获取注册状态，可查看当前 ID 编号的存储空间是否为空。
删除指纹
- 点击单个删除，删除当前 ID 编号的指纹。
- “全部删除”会删除已注册编号范围内的所有指纹。确认无需保留这些指纹后，再点击全部删除。

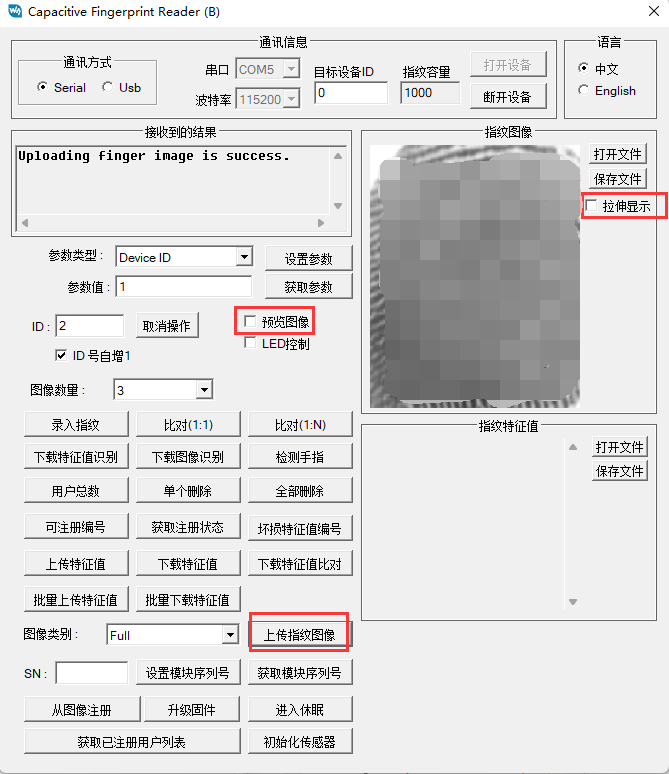

查看指纹图像
点击上传指纹图像，然后在采集窗上按下手指即可获取图像。此方式无法查看已经保存的指纹。
也可以勾选预览图像，每次需要输入指纹时都会显示指纹图像；串口传输图像数据需要 6 s 左右，不推荐使用。勾选拉伸显示可将指纹图像按满窗显示。

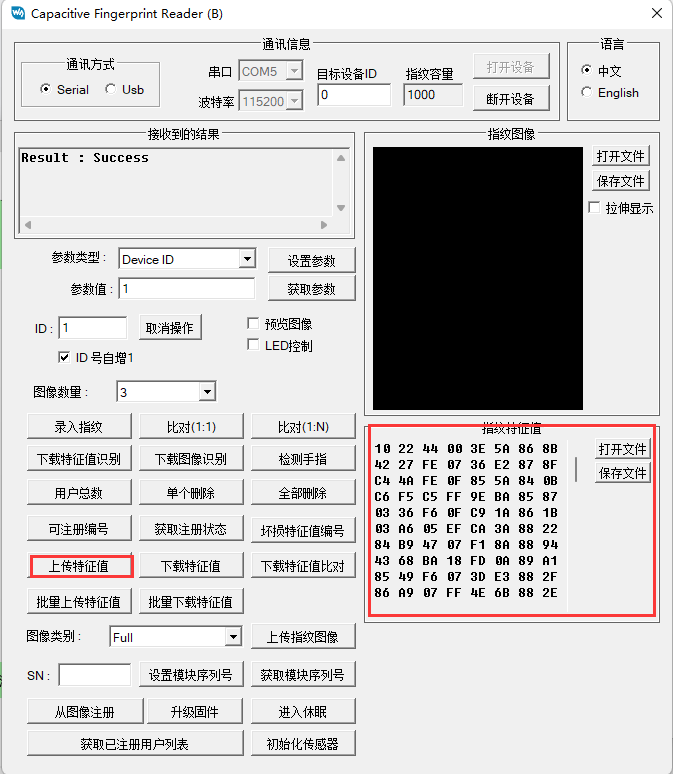

查看指纹特征值
选择已经保存过指纹的 ID 编号，点击上传特征值可查看该编号的指纹特征值，此方式只能查看已经保存的指纹。
点击批量上传特征值并选择一个文件夹，可将已注册编号范围内的指纹数据以 FPT 格式保存到该文件夹。

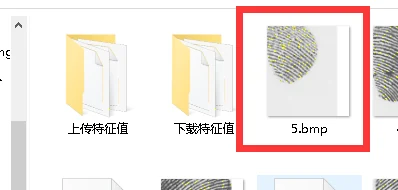

使用指纹图像进行用户录入
先按用户录入的步骤配置好 ID 编号和图像数量，点击从图像注册并选择指纹图像文件，图像大小为 242 × 266。

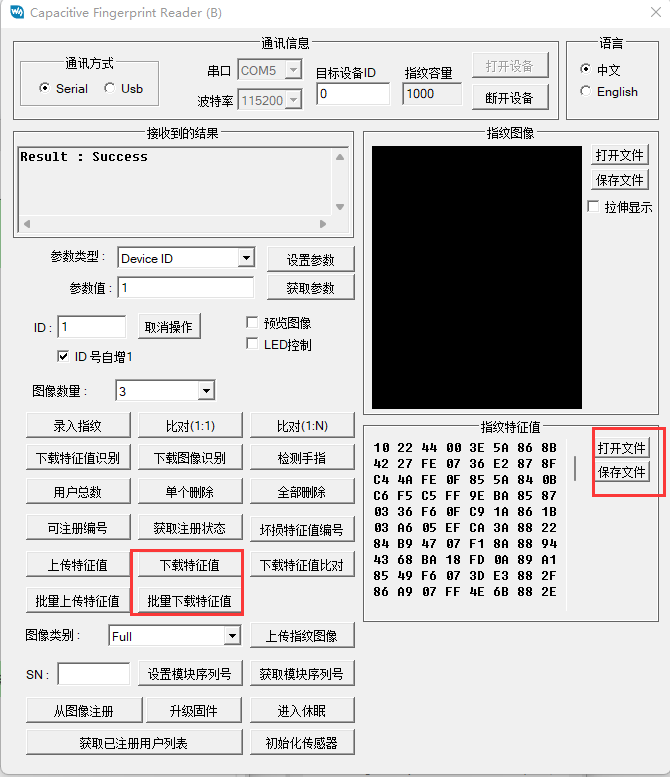

使用特征值进行用户录入
- 单个下载：配置好 ID 编号，点击打开文件选择 FPT 格式文件，再点击下载特征值。
- 批量下载：点击批量下载特征值并选择文件夹，文件夹中的 FPT 格式文件按排序依次下载到模块，ID 号依次增加。
使用指纹图像进行识别
点击打开文件选择指纹图像，再点击下载图像识别。

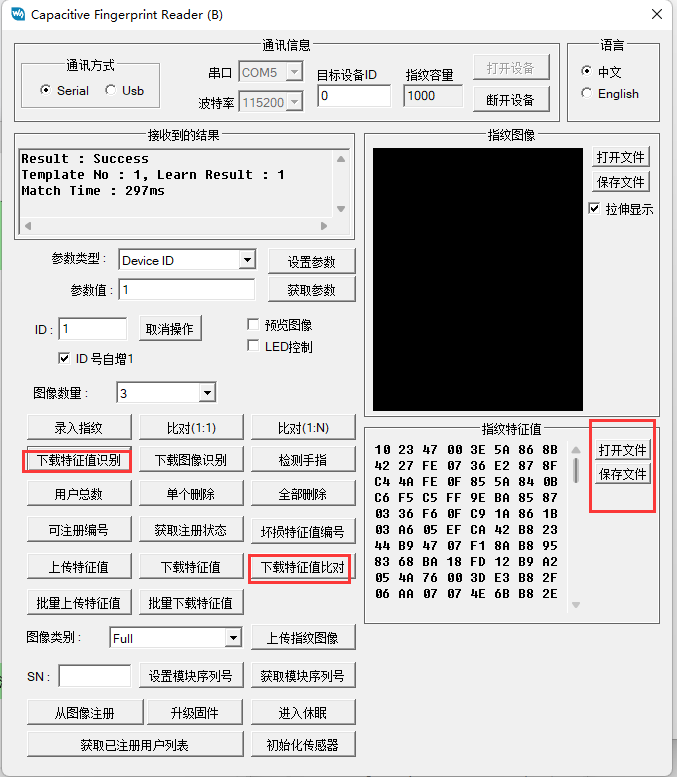

使用特征值进行识别
先按用户录入的步骤配置好 ID 编号和图像数量。
- 点击打开文件选择 FPT 格式文件，再点击下载特征值识别，将与所选指纹 ID 编号内的指纹模板比对。
- 点击下载特征值比对，将与按下的手指比对。

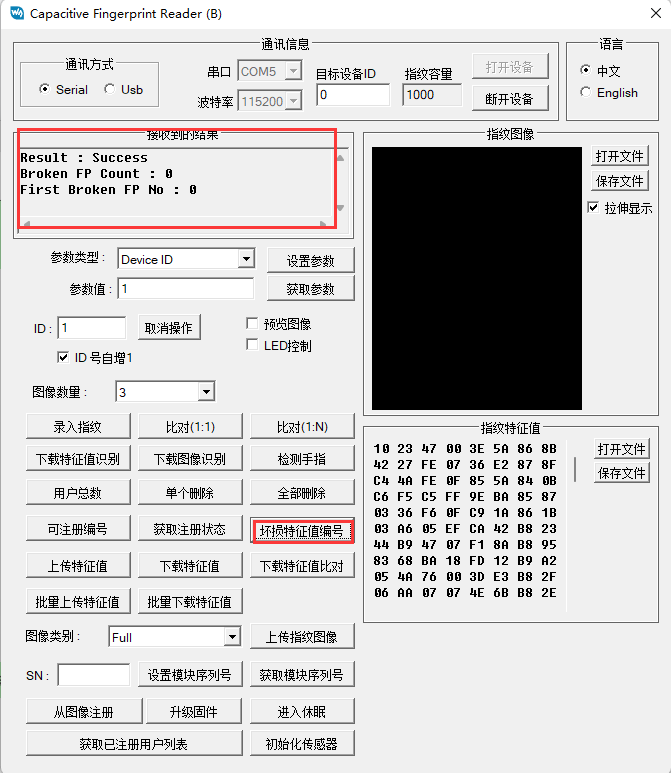

查看已被损坏的特征值
点击坏损特征值编号，接收区会显示被损坏特征值的总数和第一个被损坏特征值的编号。
相关资料
UART Fingerprint Sensor (G) 内部指令算法和 UART Fingerprint Sensor (F) 兼容，因此使用 F 型号的程序和指令文档。
1. 示例程序
2. 技术手册
3. 软件工具
