OV4689 4MP USB Camera (A) 使用教程

产品参数

类型	参数
像素	400 万
感光芯片	OV4689
接口类型	USB2.0 Type-C
接口类型	SH1.0 4P 连接座
摄像头规格	感光元件尺寸	1/3 英寸
	光圈 (FNO)	2.7
	焦距 (EFL)	2.88mm
	对角线视场角	92°
	对焦方式	固定对焦
图像能力	支持格式	MJPG
	静态分辨率	2688 × 1520
	视频帧率	MJPG: 30 FPS 2688 × 1520 30 FPS 2560 × 1440 60 FPS 1920 × 1080 60 FPS 1280 × 720 60 FPS 640 × 480 YUY2: 2 FPS 2688 × 1520 2 FPS 2560 × 1440 5 FPS 1920 × 1080 10 FPS 1280 × 720 30 FPS 640 × 480
工作电压	5V ± 5%
工作温度	-10°C ~ 60°C
模块尺寸	25.00 × 25.00 mm

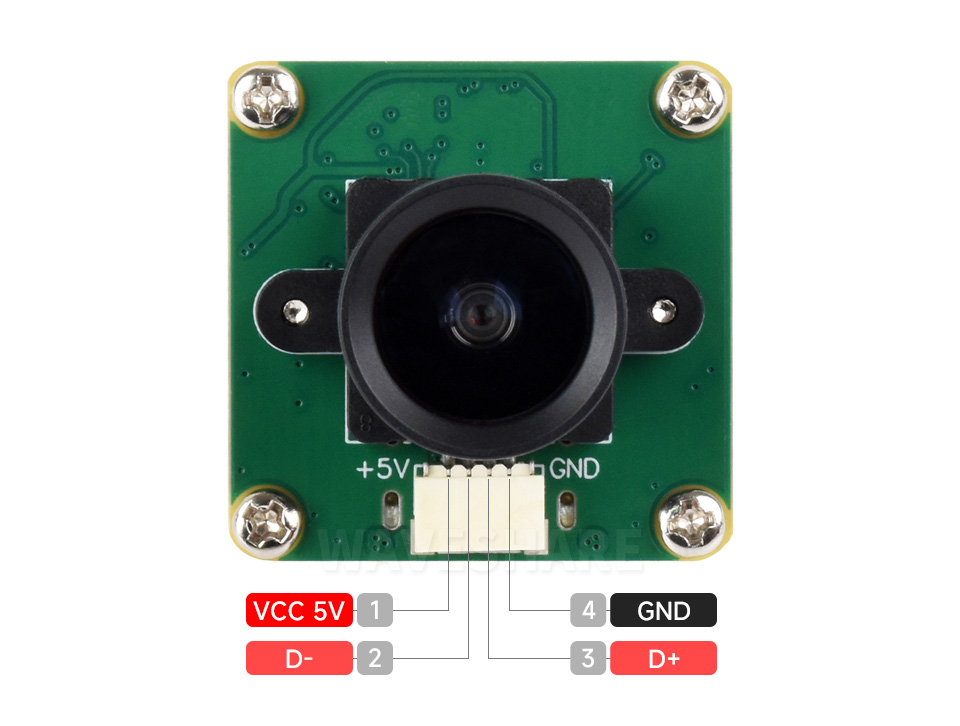

接口线序

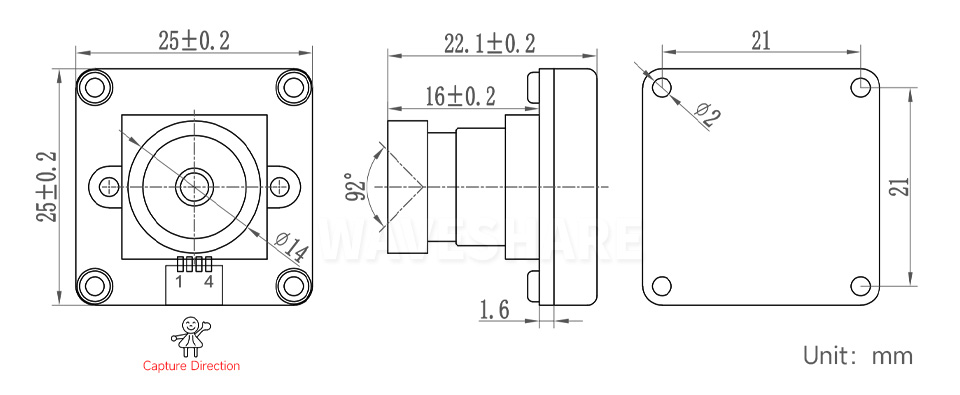

产品尺寸

Windows PC 使用说明

测试软件

目前一般的 Windows 10 系统会自带一个相机软件，直接打开 Windows 电脑自带的相机软件就可以进行测试。如果你使用的是 Windows 7 系统，或者系统中找不到相机软件，可以在资料文件下载安装我们提供的 AMCAP 测试软件

测试步骤

Windows 系统自带的相机软件

搜索“相机” 打开软件

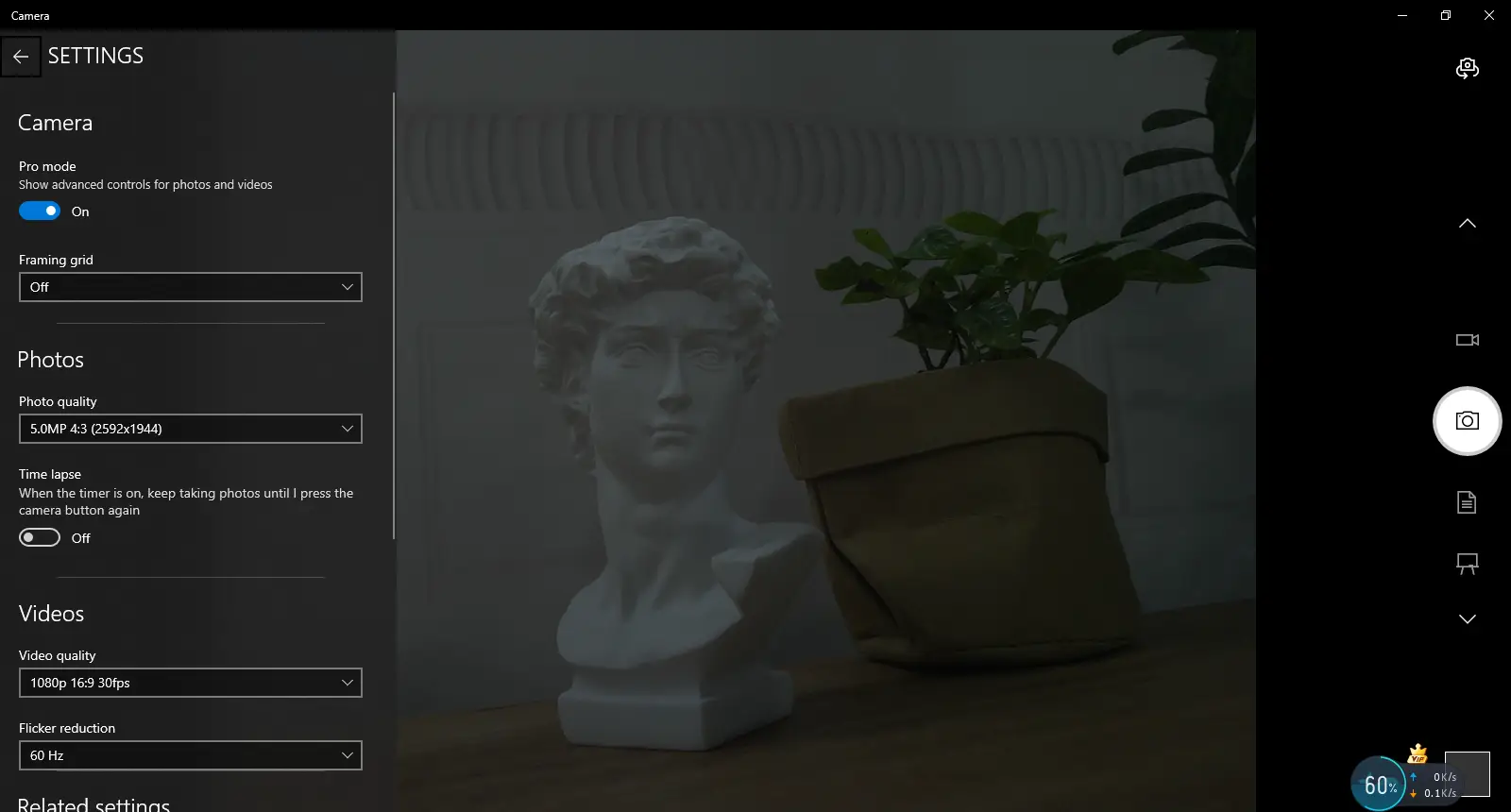

点击左上角齿轮图标，可以打开设置界面，可以设置拍摄图片或者视频的分辨率
点击右边的录像或者拍摄图标可以切换录像和拍摄

Amcap 软件

下载安装 Amcap 软件

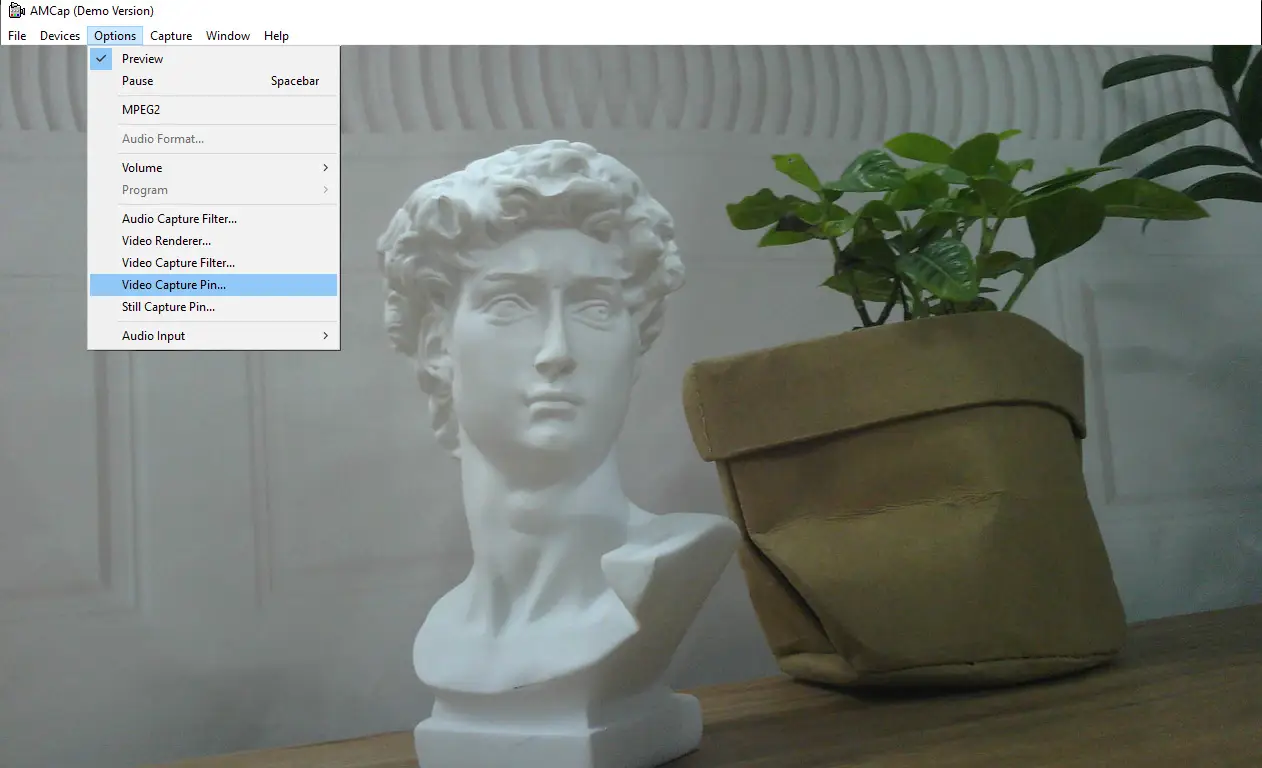

可以点击 Option 选项，选择 Video Capture Pin... 或者 Still Capture Pin... 对图像和视频的参数进行设置

Linux 嵌入式主板使用说明

软件环境

在树莓派，Jetson Nano， RDK 等 linux 嵌入式主板，由于带部分系统都默认支持 UVC 协议的系统，可以配合 OpenCV 做图像预览测试。为了正常预览图像，请给主板连接屏幕。

测试步骤

打开终端，输入以下指令安装 OpenCV
```
sudo apt-get install python3-opencv
```

下载程序并测试

wget https://www.waveshare.net/w/upload/b/b1/Usb_camera_examples.zip
unzip Usb_camera_examples.zip
cd Usb_camera_examples
sudo python3 Usb_camera_examples.py
