【产品简介】
[] 1.69 英寸 触摸 LCD 带扩展板 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片 提供Arduino、树莓派、ESP32S3、Pico、STM32 等例程资料
【产品特性】
[] 240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
[] 触摸屏透过率高，响应快，寿命长
[] 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / ESP32S3 / Pico / Arduino / STM32 等主控板
[] 提供树莓派、ESP32S3、Pico、Arduino、STM32 等例程资料
【产品参数】
[] 工作电压：3.3V / 5V
[] 分辨率：240 × 280 pixels
[] 显示芯片：ST7789V2
[] 触摸芯片：CST816T
[] 显示接口：4-wire SPI
[] 触摸接口：I2C
[] 显示面板：IPS
[] 触摸类型：电容感应式
[] 显示尺寸：27.972 × 32.634mm
[] 像素大小：0.11655 × 0.11655mm
[] 产品尺寸：33.13 × 41.13mm
【板载电平转换芯片】
[] 兼容 3.3V / 5V 电源输入
【SPI 和 I2C 控制接口】
[] 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片
[] VCC：电源正 (3.3V / 5V 电源输入)
[] GND：电源地
[] LCD_DIN：SPI 通信 MOSI 引脚
[] LCD_CLK：SPI 通信 CLK引脚
[] LCD_CS：LCD 的片选引脚，低电平有效
[] LCD_DC：LCD 的数据/命令引脚，低电平表示命令，高电平表示数据
[] LCD_RST：LCD 的复位引脚，低电平有效
[] LCD_BL：LCD 的背光引脚
[] TP_SDA：TP 的数据引脚
[] TP_SCL：TP 的时钟引脚
[] TP_RST：TP 的复位引脚，低电平有效
[] TP_IRQ：TP 的中断引脚
【引脚接线对照说明】
【硬件连接】
[] 接入树莓派主板

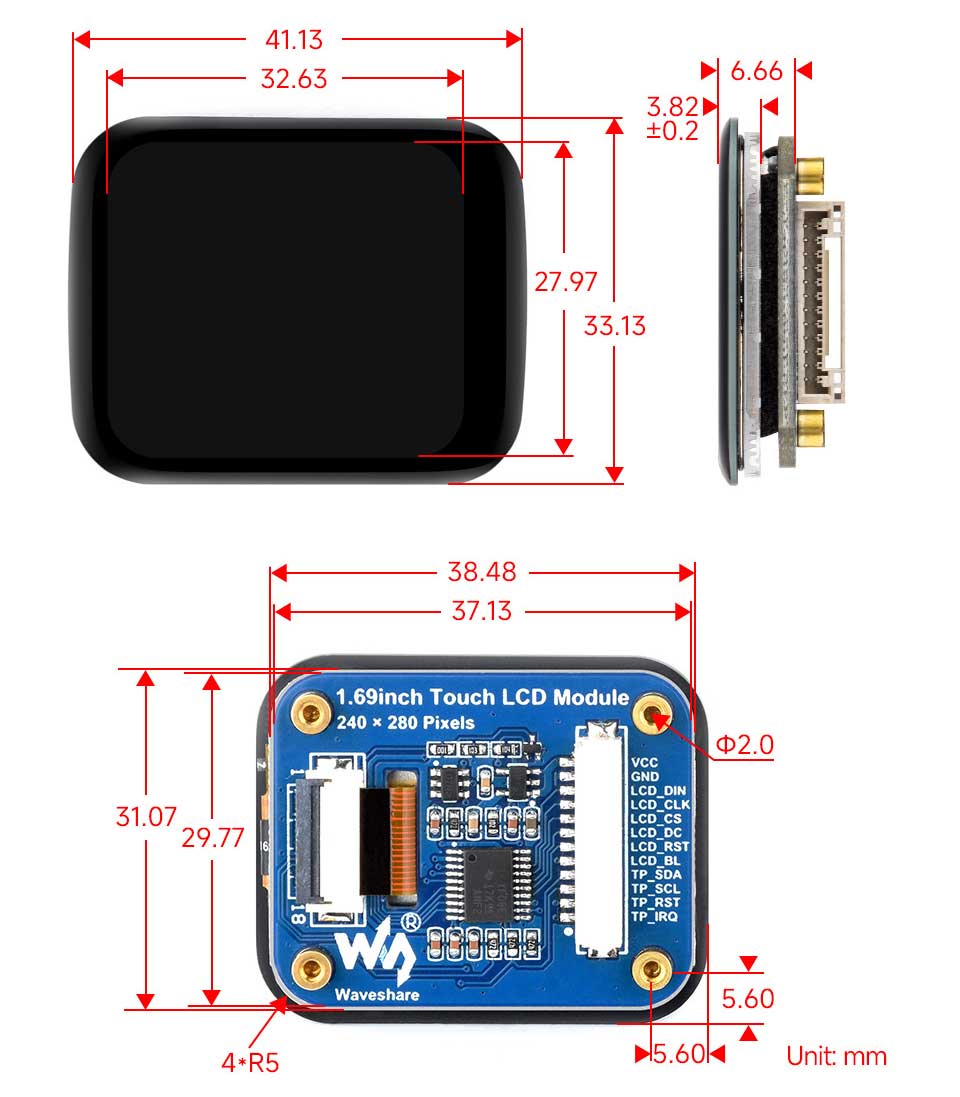

【产品尺寸】
