ESP32-P4开发板ESP32-P4-NANO RISC-V WiFi6 MIPI DSI 10.1显示屏/CSI摄像头/音频喇叭/POE供电/RJ45 ETH以太网口/USB
¥99.99
制造商：斑梨电子
SKU：0208045
发布时间：2024-10-25 13:37

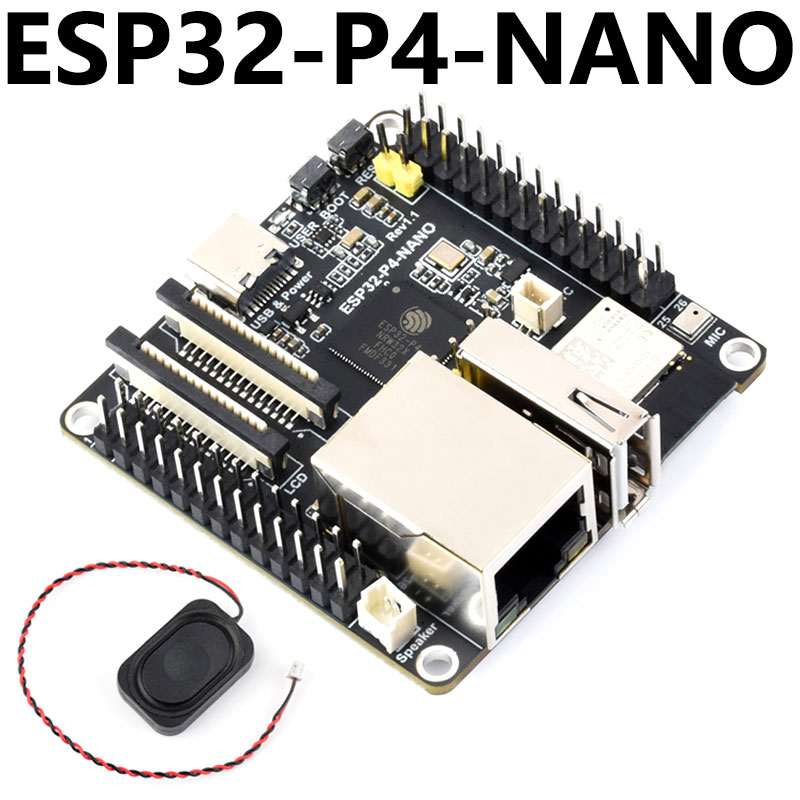

ESP32-P4-NANO 开发板
基于 ESP32-P4 芯片的双核 RISC-V 高性能开发板
丰富的人机交互接口
ESP32-P4推荐
ESP32-P4-NANO 开发板
基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板
丰富的人机交互接口
套餐选择
套餐组合搭配示例
10.1 英寸 DSI 电容触控屏
采用 IPS 全贴合钢化玻璃面板，分辨率为 800 × 1280，拥有 178° 广视角
支持十点触控，画面清晰，视觉体验出色
| 分辨率 | 800 × 1280 (H×V) | 外形尺寸 | 147.0 × 239.0 (mm) | |
|---|---|---|---|---|
| 通信接口 | MIPI 2-lane (ESP32-P4、RK3576、RK3506) | 显示尺寸 | 135.36 × 216.58 (mm) | |
| MIPI 4-lane (仅 RK3576 支持) | 像素大小 | 0.1692 (H) × 0.1692 (V) (mm) | ||
| 亮度 | 400cd/m² (支持定制 1000cd/m² 高亮版本) | 对比度 | 800:1 | |
| 触摸芯片 | GT9271 | 工作温度 | 0℃~60℃ | |
(仅 D 套餐带屏幕，屏幕型号为 10.1-DSI-TOUCH-A )
树莓派摄像头 B 型
500 万像素 | 手动对焦
兼容 Raspberry Pi 系列主板
| 感光芯片 | OV5647 | CMOS 尺寸 | 1/4 英寸 |
| 像素 | 500 万 | 光圈 | F2.0 |
| 焦距 | 6mm | 对角视场角 | 60.6° |
| 红外夜视 | 不支持 | 对焦方式 | 手动对焦 |
图片仅供展示，详细配置以配置清单为准
开发板介绍
本产品是一款基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板。支持丰富的人机交互接口，包含 MIPI-CSI（集成图像信号处理器 ISP）和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等常用外设。它还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0，以实现高速连接。ESP32-P4NRW32X 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，ESP32-P4-NANO 专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。
主要功能特性：
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128 KB HP ROM，16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP)、H264 视频编码器
- 芯片封装内叠封 32 MB PSRAM，封装外集成 16MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 SD 卡槽、麦克风、扬声器端子和 RTC 电池端子等常用外设接口
- 板上引出 2*2*13 排针，引出 28 个剩余可编程 GPIO
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离
本产品是一款基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板。支持丰富的人机交互接口，包含 MIPI-CSI（集成图像信号处理器 ISP）和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等常用外设。它还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0，以实现高速连接。ESP32-P4NRW32X 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，ESP32-P4-NANO 专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。
主要功能特性：
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128 KB HP ROM，16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP)、H264 视频编码器
- 芯片封装内叠封 32 MB PSRAM，封装外集成 16MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 SD 卡槽、麦克风、扬声器端子和 RTC 电池端子等常用外设接口
- 板上引出 2*2*13 排针，引出 28 个剩余可编程 GPIO
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离
高度集成 强劲性能
开发板采用 ESP32-P4NRW32X 高性能 MCU
支持 Wi-Fi 6 和蓝牙模块
板载 ESP32-C6-MINI 模组，为 ESP32-P4NRW32X 拓展了 2.4GHz Wi-Fi 6 和 Bluetooth 5/BLE，使用 SDIO 接口协议通信，稳定连接、高效传输
预留 PoE 模块接口
使开发板的供电方式更加灵活
使用 PoE 模块
可实现 PoE 以太网供电
仅一根网线接入 PoE 设备即可让 ESP32-P4-NANO 实现联网和供电
图片仅供展示，详细配置请参考配置清单
资源简介
- ESP32-P4NRW32X
ESP32-P4NRW32X 叠封 32MB PSRAM
- ESP32-C6-MINI-1
SDIO 接口协议，拓展 ESP32-P4-NANO
Wi-Fi 6、Bluetooth 5 - 显示屏接口
MIPI-2lane
- 摄像头接口
MIPI-2lane
- Type-C 接口
可用于供电与程序烧录、调试
- USER-LED
电源指示灯
- BOOT 按键
上电或者复位时按下，进入下载模式
- RESET 按键
- PoE 模块供电接口/外部供电接口
可外部接入 5V 供电或 PoE 模块供电
- RTC 座子
接入可充电的 RTC 电池 (只支持可充电的 RTC 电池)
- 贴片麦克风
- PoE 模块接口
- Type-A 接口
USB OTG 2.0 High Speed 接口
- 百兆 RJ45 网口
- 喇叭接口
MX1.25 2P 连接器，支持 8Ω 2W 喇叭
- GPIO 接口
- TF 卡槽
SDIO 3.0 接口协议
引脚定义
产品尺寸
