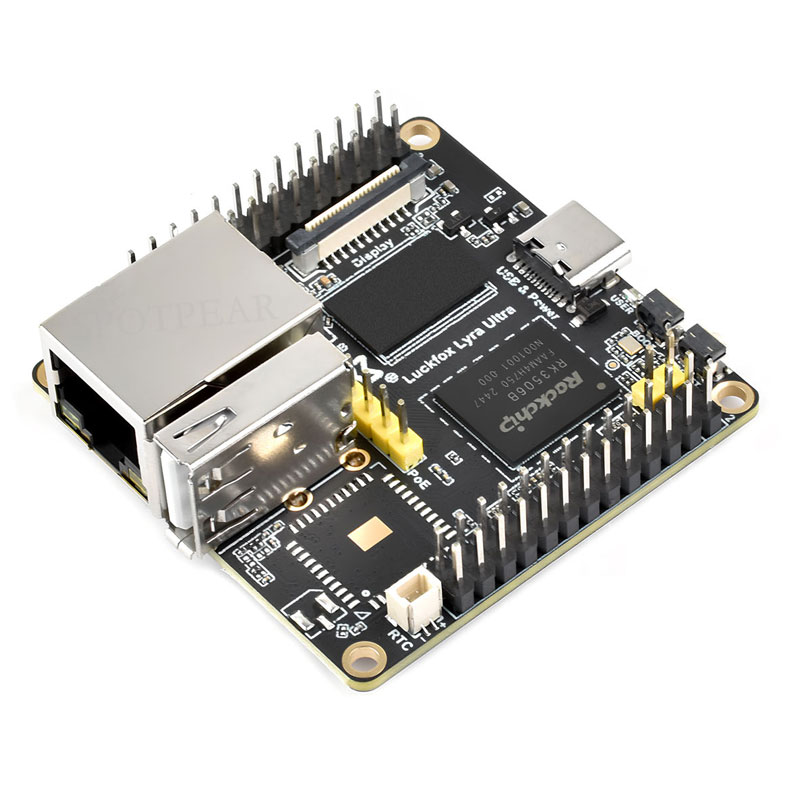

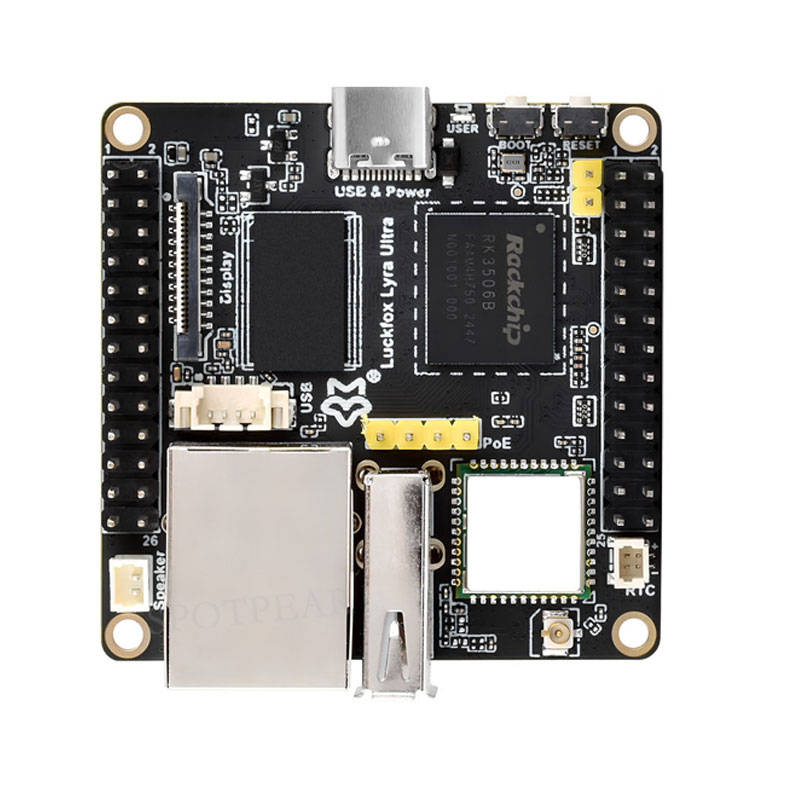

Luckfox Lyra Ultra 系列是基于瑞芯微 RK3506B 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII、DDR 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试。

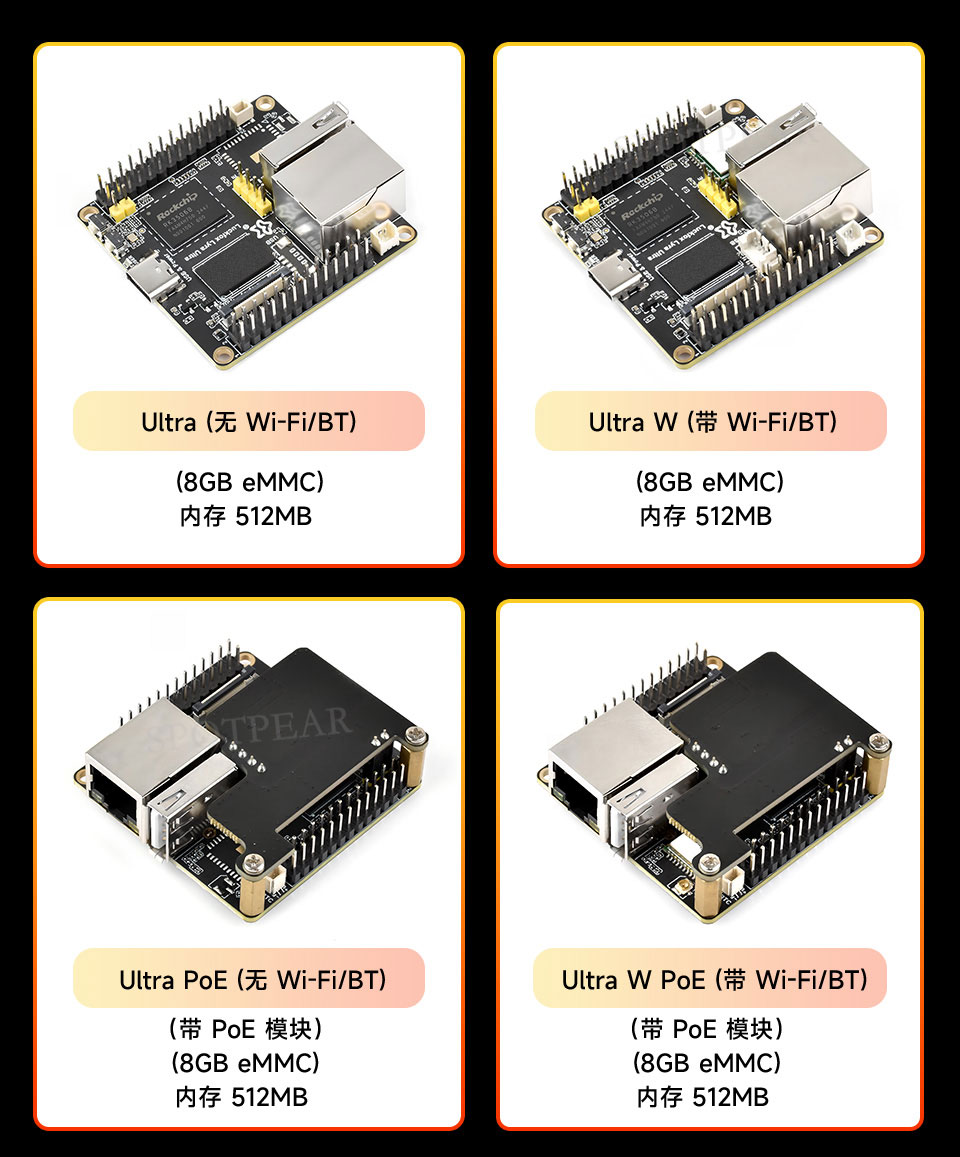

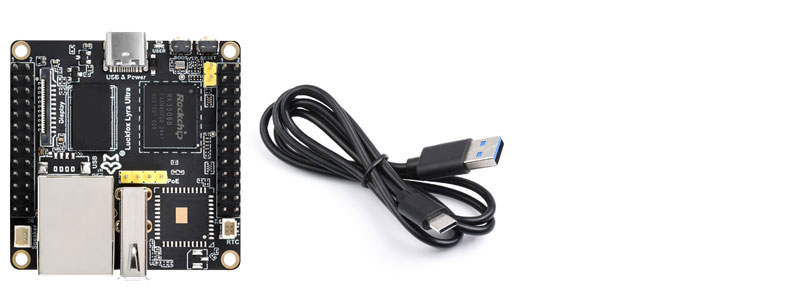

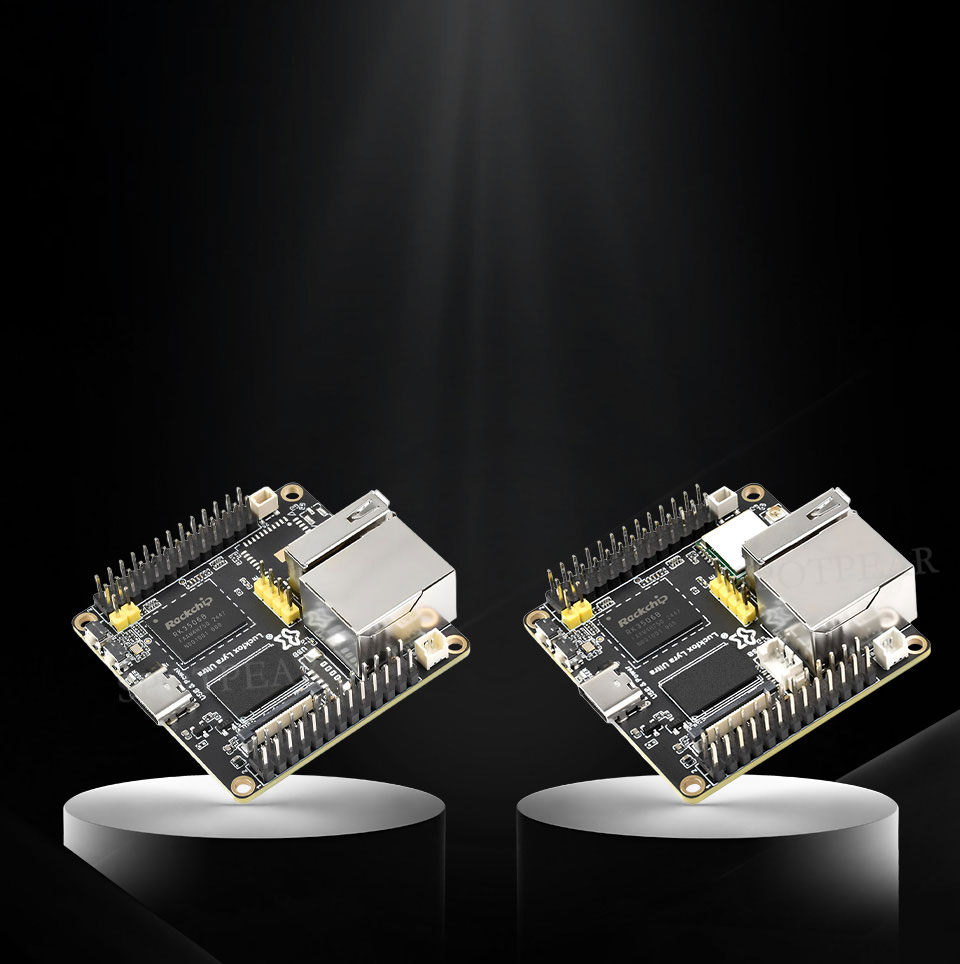

开发板版本

产品参数

规格	Luckfox Lyra Ultra	Luckfox Lyra Ultra W
处理器	三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存	板载 512MB DDR3L
USB	USB OTG2.0 × 2	原生 USB OTG2.0 × 1， HUB 拓展 USB HOST2.0 × 2
屏幕接口	MIPI DSI 2-lane
GPIO	29 个 Rockchip Matrix IO 引脚 + 4 个 GPIO 引脚
网口	10/100M 以太网口
存储介质	8GB eMMC
无线通讯	-	板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE

高度集成 强劲性能

• 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
• 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
• 支持 DDR2 / DDR3 / DDR3L 内存接口拓展，满足多种拓展需求
• 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
• 内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

开发更简单

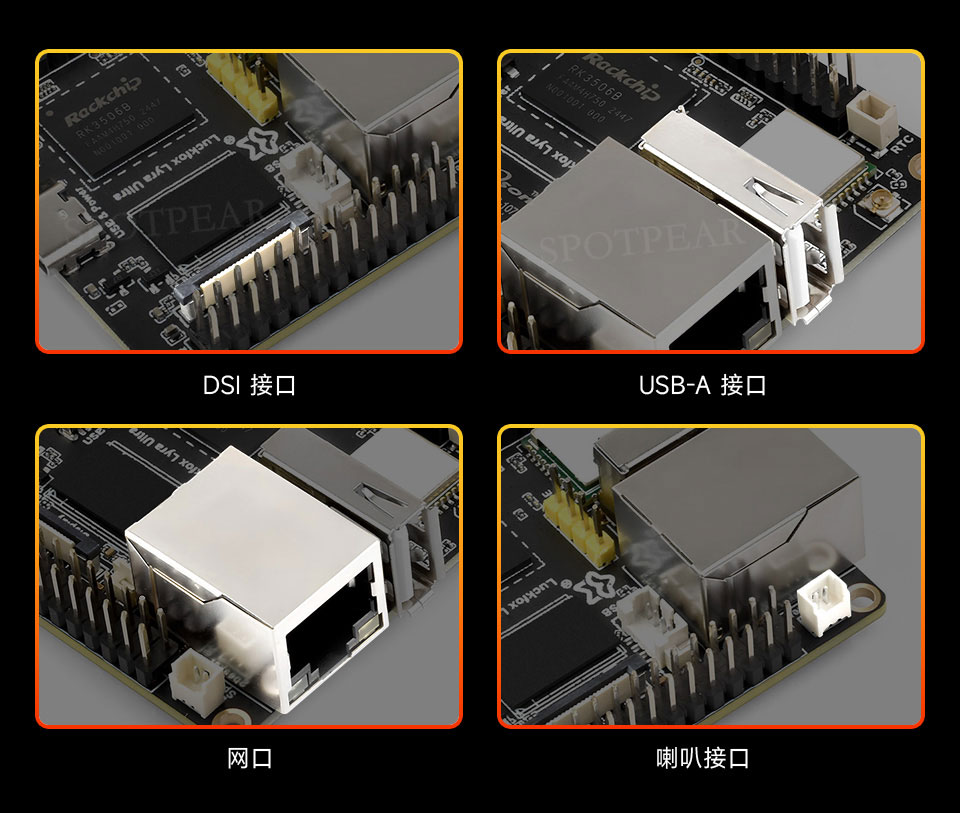

集成 DSI 接口、USB-A 接口、网口、喇叭接口等

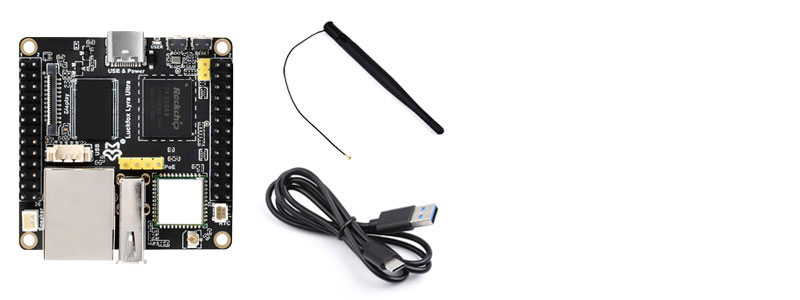

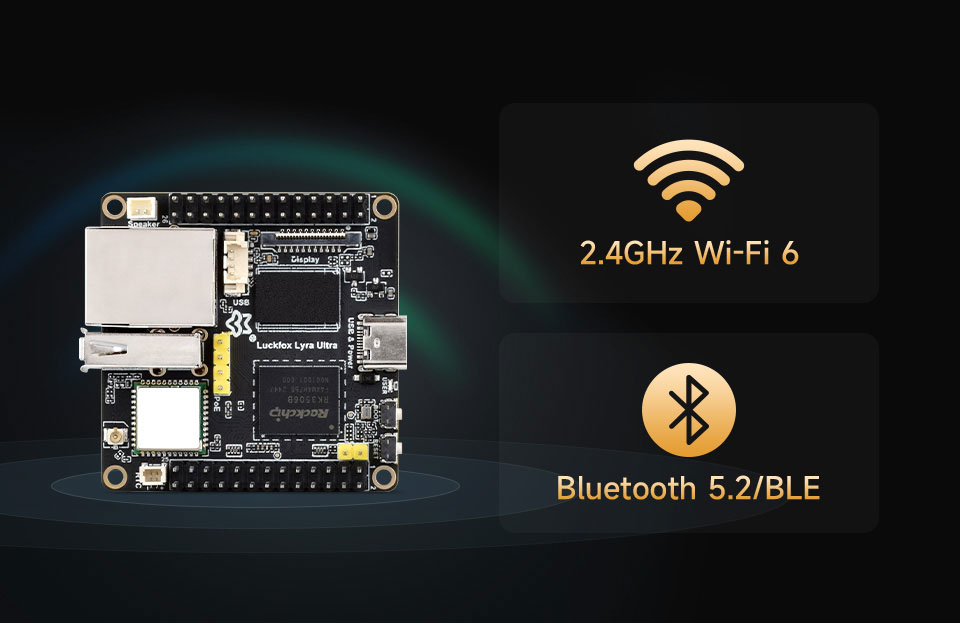

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

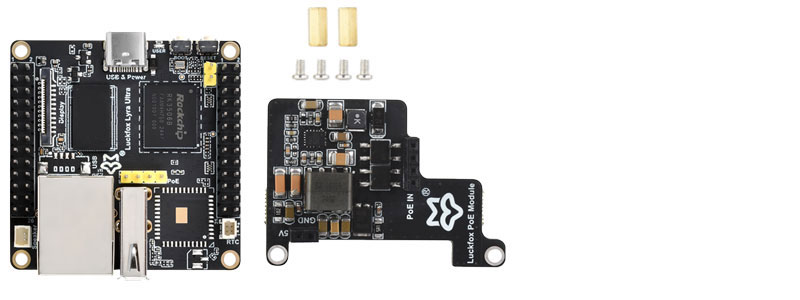

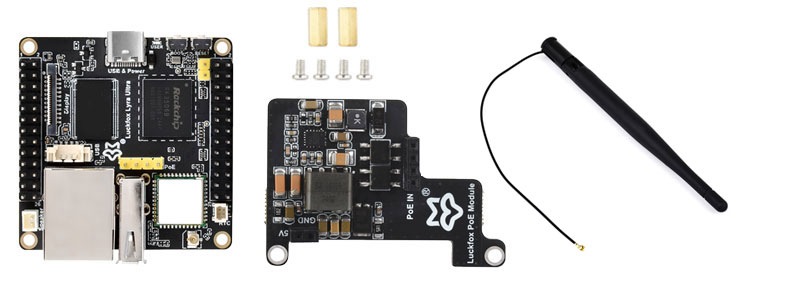

预留 PoE 模块接口

开发板的供电方式更加灵活

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

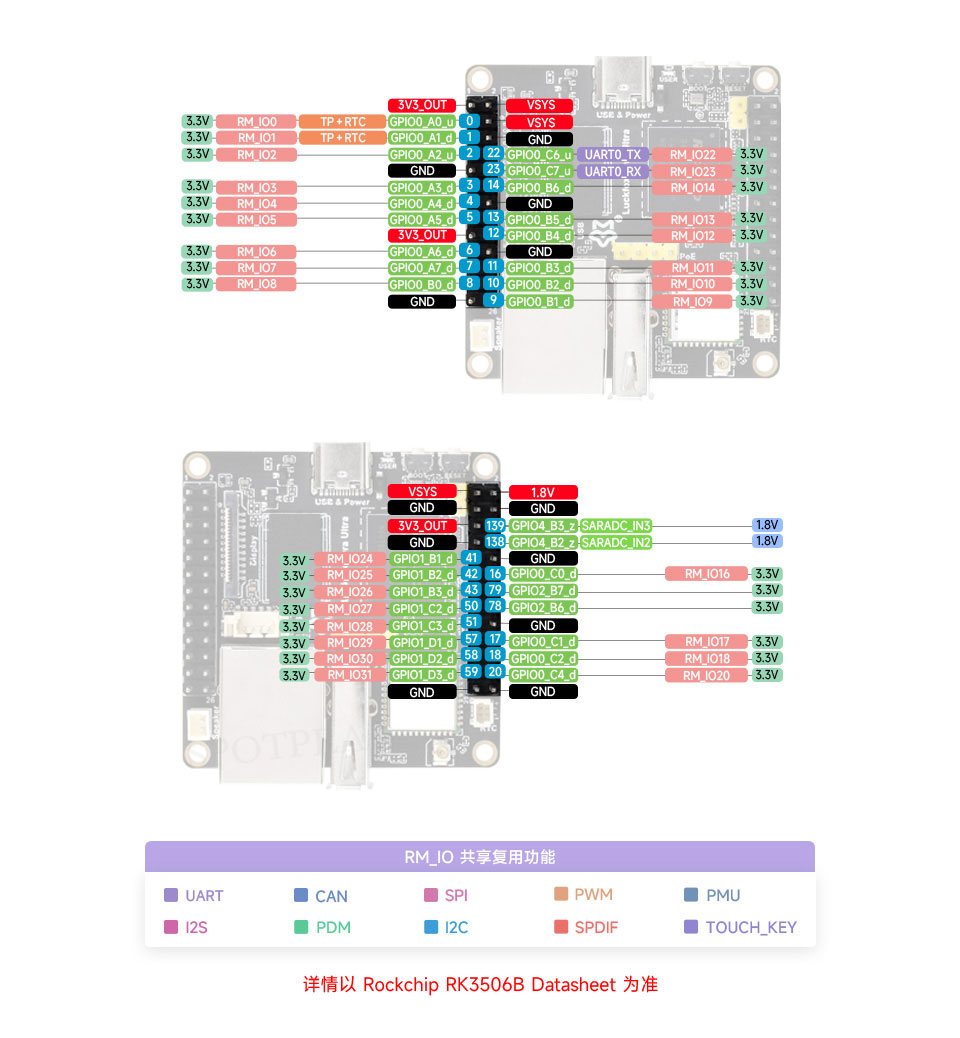

引脚定义

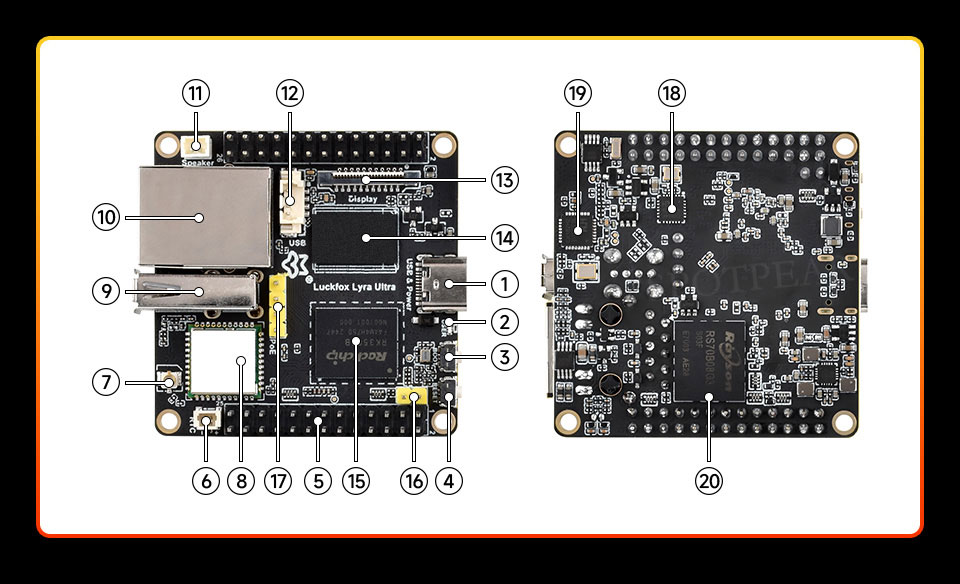

资源简介

1. Type-C 接口

   可用于供电与程序烧录

2. USER-LED

   默认镜像用于指示系统运行情况

3. BOOT 按键

   上电时或者复位时按下，进入下载模式

4. RESET 按键
5. GPIO 接口
6. RTC 座子
7. 天线接口
8. Wi-Fi / BT 模块

   2.4G Wi-Fi 6 / BT 5.2 / BLE 模块

9. USB-A 接口
10. 百兆带灯 RJ45 网口
11. 喇叭接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

12. MX1.25 4P 接口

    支持转换为 USB-A 接口
    此接口仅带 Wi-Fi 模块版本配备，
    不带 Wi-Fi 模块版本无此接口

13. DSI 屏幕接口

    MIPI DSI 2-lane

14. 512MB DDR3L
15. RK3506B

    多核异构 SoC，内置三核 ARM Cortex-A7 + ARM Cortex-M0

16. PoE 模块供电接口 / 外部供电接口

    可外部接入 5V 供电或 PoE 模块供电

17. PoE 模块接口
18. CH334F

    USB HUB 芯片

19. CH182H2

    百兆以太网 PHY 芯片

20. 8GB EMMC

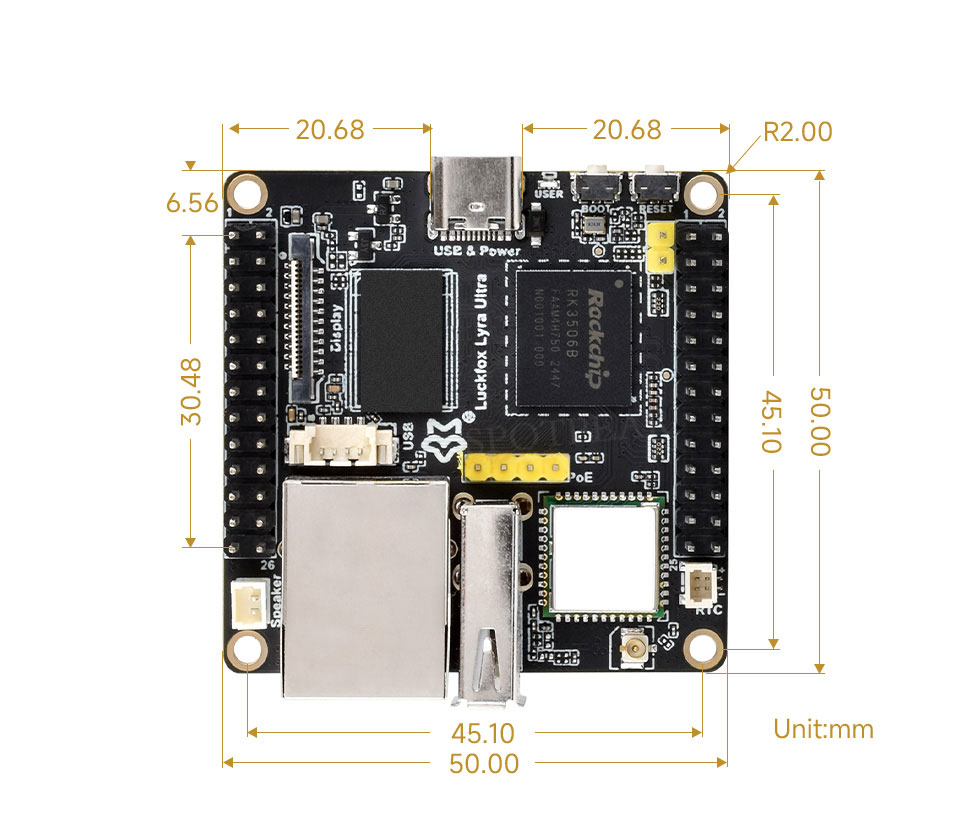

产品尺寸
