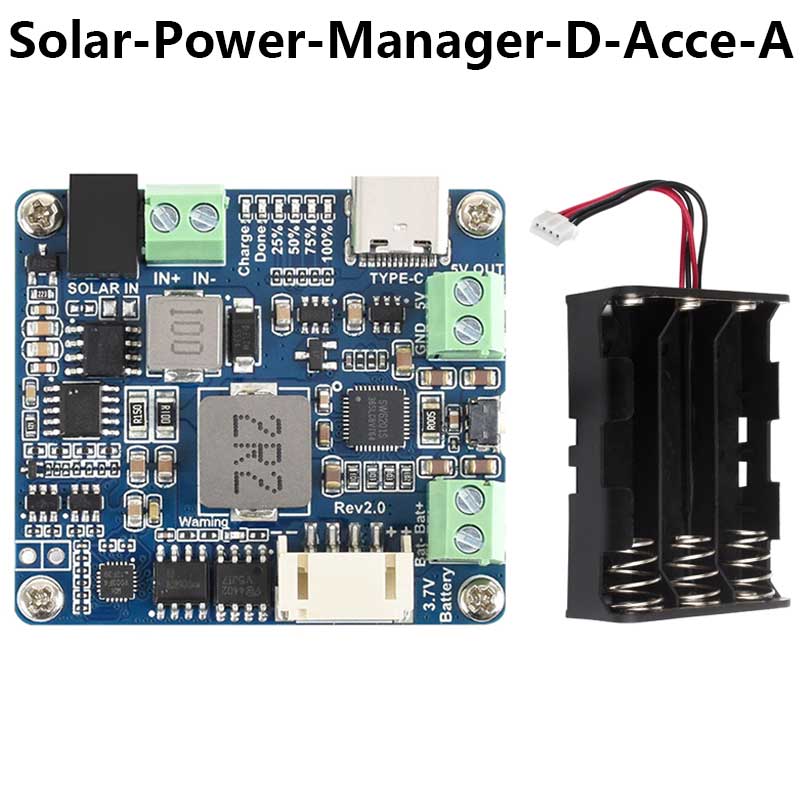

MPPT太阳能充电电源管理模块D型可充锂电池带5V3A输出
¥68
适用于 6V~24V 太阳能板的电源管理模块，支持通过太阳能板或 Type-C 接口给 3.7V 可充放电锂电池充电，支持 5V/3A 稳压输出 (同时支持 PD/QC/FCP/PE/SFCP 等多种协议输出)，具备 MPPT 功率点跟踪功能和多种保护电路，工作高效稳定且安全，可用于太阳能发电、低功耗物联网和其他绿色环保项目。
【产品概况】
[] 太阳能电源管理模块：支持 6V~24V 太阳能板、Type-C 电源适配器等充电方式，支持 5V/3A 稳压输出。
【产品特性】
适用于 6V~24V 太阳能板的电源管理模块，支持通过太阳能板或 Type-C 接口给 3.7V 可充放电锂电池充电，支持 5V/3A 稳压输出 (同时支持 PD/QC/FCP/PE/SFCP 等多种协议输出)，具备 MPPT 功率点跟踪功能和多种保护电路，工作高效稳定且安全，可用于太阳能发电、低功耗物联网和其他绿色环保项目。
[] 支持 MPPT 功率点跟踪功能，可大幅度提高太阳能转换效率
[] 支持太阳能板、Type-C 电源适配器等多种充电方式
[] 适用于 6V~24V 太阳能板，可自适应输入电压，通过 DC-002 电源插座或接线端子接入，带有输入防反接
[] 板载多种状态指示灯，方便查看太阳能板和电池状态
[] 板载防过充、防过放、防过温、防过流等多种保护电路，工作稳定且安全
【配置选择】
适用于树莓派 / Jetson Nano / Arduino 等各种单片机或开发板的太阳能供电控制系统
注意：图片仅供展示，本产品不含 树莓派 4B、太阳能板
【资源简介】
1. 太阳能板接口
可通过 DC-002 电源插座或接线端子接入太阳能板进行充电，输入电压自适应
2. Type-C 充电接口
可通过 Type C 口接 5V 电源适配器进行充电或者对外进行 5V 放电
3. 放电接口
接线端子：5V/3A
4. 电池接口
可通过接线端子或 PH2.0 连接器 4P 接入 3.7V 可充放电锂电池
5. SW6106
USB 电源管理芯片，用于 USB 充电和升压 5V/3A 输出
6. CN3791
太阳能管理芯片，用于太阳能板充电和降压输入
7. XB8886A
电池保护芯片，锂电池过充/过放保护
8. 电池电量指示灯
空载 30s 后，会熄灭，充电或者带载时会自动亮起
9. 太阳能板状态灯
Charge：通过太阳能板充电时亮灯
Done：通过太阳能板充满后亮灯
【产品尺寸】
【锂电池使用注意事项】
[] 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
[] 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
[] 请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池
[] 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
[] 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
[] 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故
