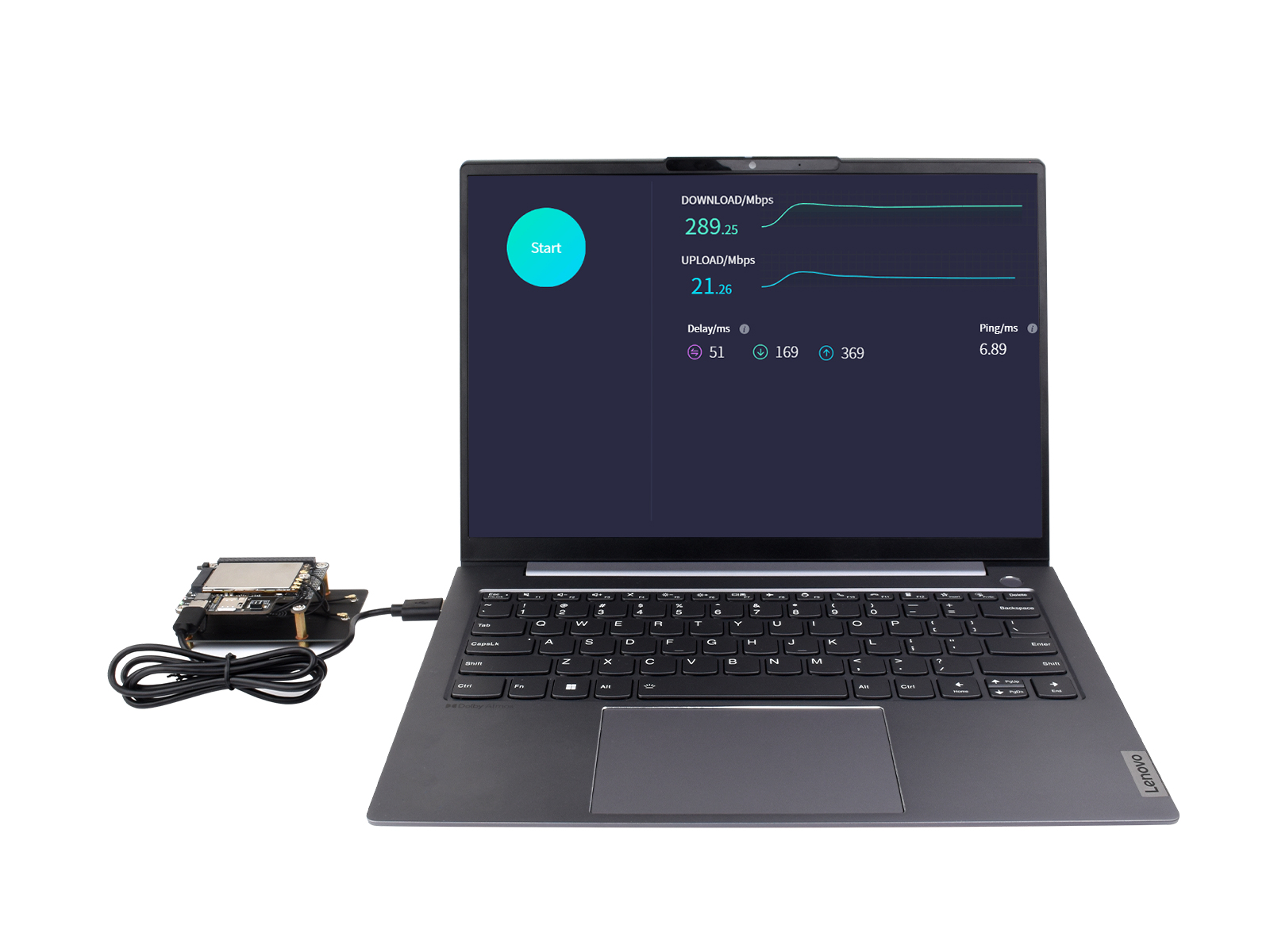

产品介绍

专为 Raspberry Pi 5 设计的PCIe 转 5G M.2 转接板，兼容 3042 / 3052 尺寸的 5G 模组，支持 Gen2 模式，高速通信

特点

• 支持 PCIe 协议 5G M.2 接口通信协议，高速通信，延迟低
• PCI-E×1 Gen2 模式
• 仅支持Raspberry PI 5
• 兼容 3042 / 3052 尺寸的 5G M.2 通信模组
• 板载工作指示灯，通电时PWR 长亮；使用SIM8262系列模组，注册到网络指示灯NET闪烁；使用RM5xx系列模组，注册到网络指示灯常亮，工作状态一目了然
• HAT+设计，板载EEPROM芯片
• 板载电源监控芯片，可实时监控5G模组工作状态
• 预留风扇通风孔、风扇定位孔，为PI5风扇预留风道，增加空气流动，降低模组温度

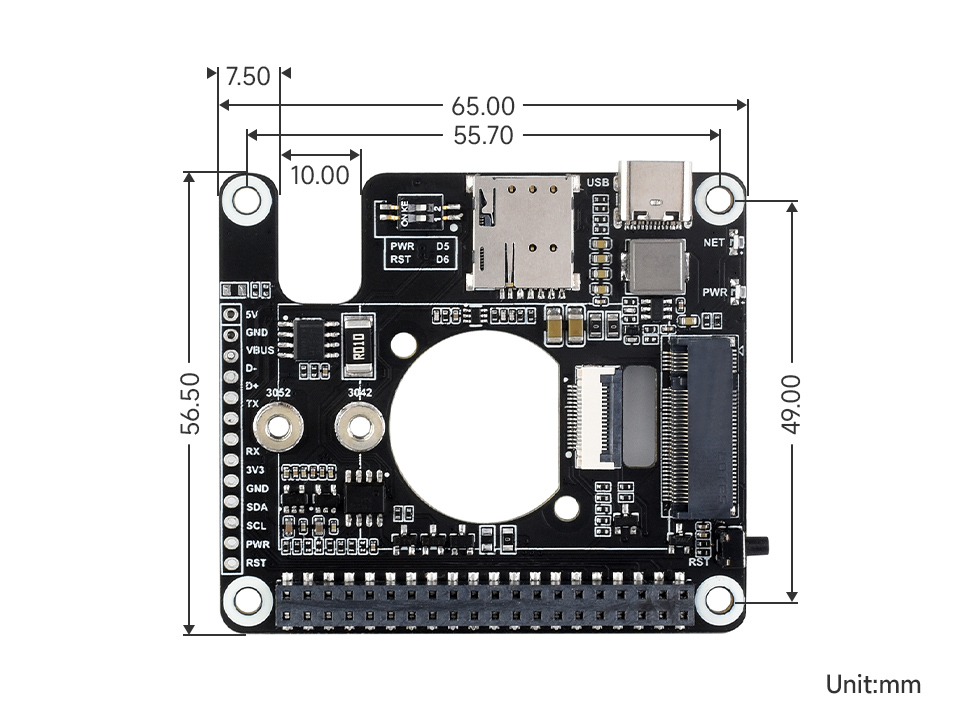

产品尺寸

各型号对应模组资料

• RM502Q-AE
• RM520N-GL
• RM530N-GL
• SIM8262E-M2

使用说明

硬件连接

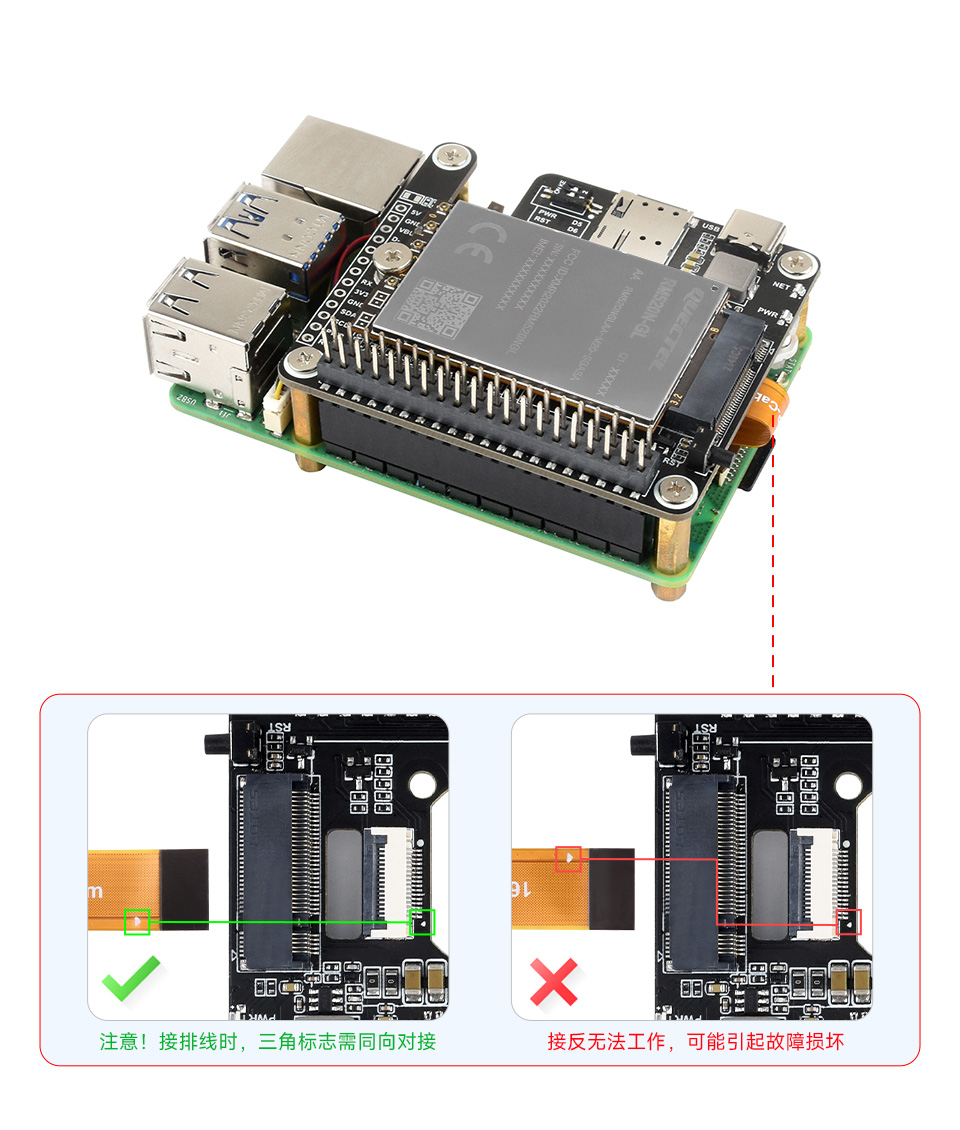

注意排线方向，连接如图所示：

天线安装说明

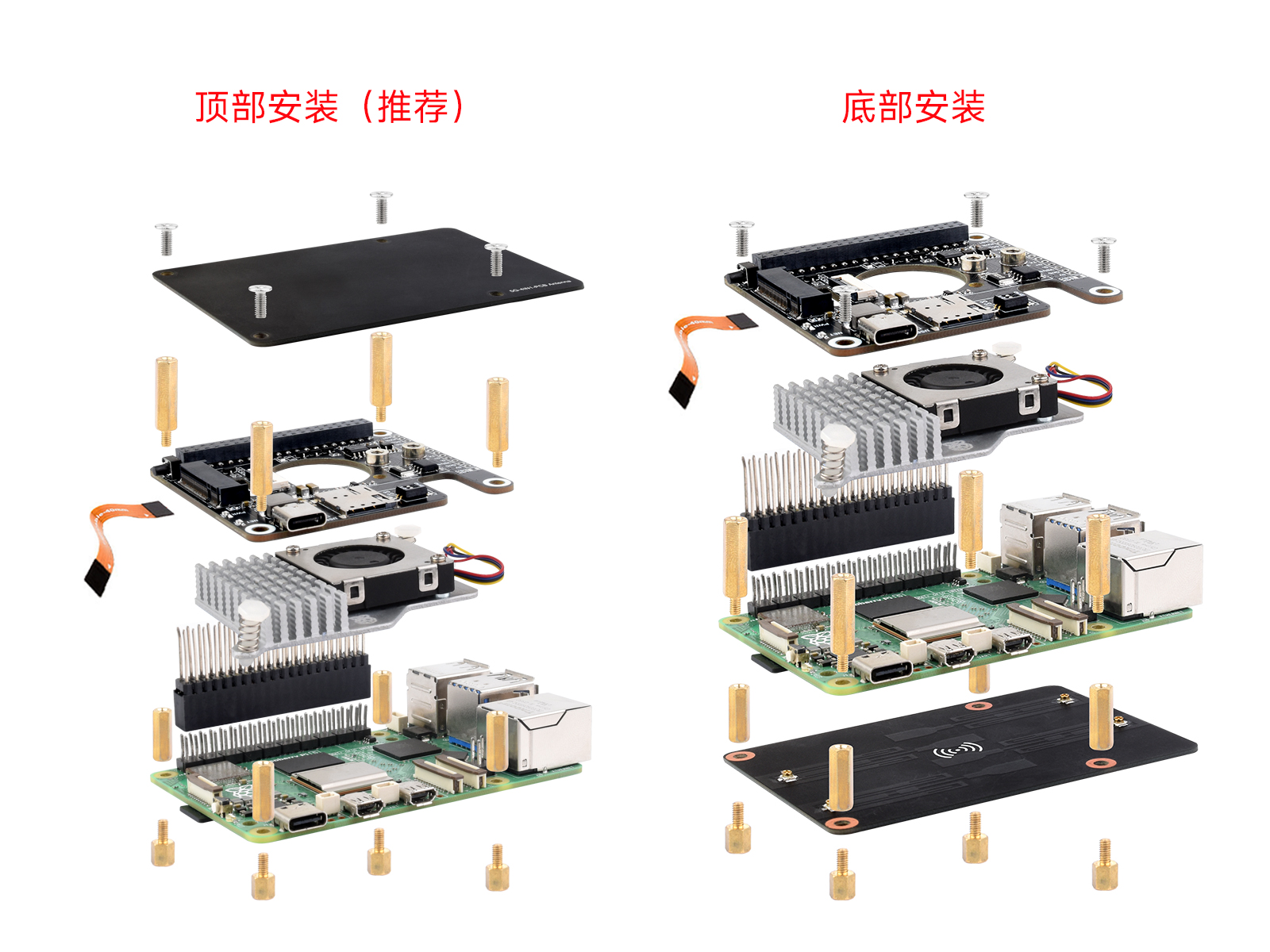

本产品配套5G PCBA天线可通过配件螺丝包安装。推荐使用顶部安装方式

拨码开关控制

板载模组开关机、重启功能拨码开关与树莓派GPIO5、GPIO6相连，通过打开拨码开关可使用树莓派控制模组重启、开关

在默认情况下请打开板载拨码开关的RST，关闭PWR，可通过脚本使得树莓派重启时重启模组以便正常加载模组的PCIe接口

使用代码控制模组重启或开关机

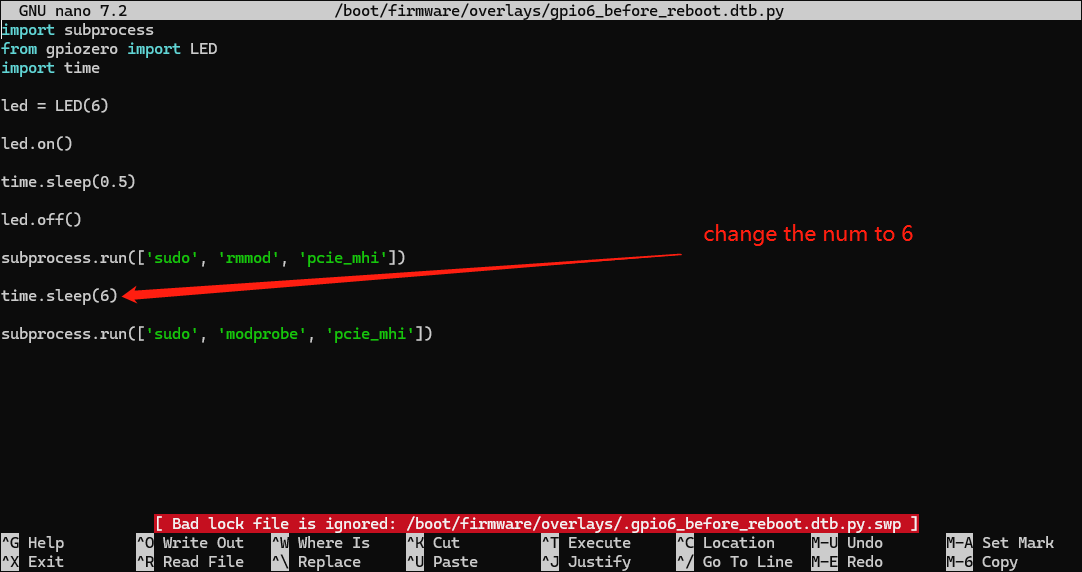

使用python gpiozero库对gpio控制，高低电平切换实际所需时间需要参照模组开关机、重启时间时序修改

import subprocess
from gpiozero import LED
import time
# led = LED(5) #Ctl On/off
led = LED(6) # Ctl Restart
led.on()
time.sleep(0.5)
led.off()

启动PCIE

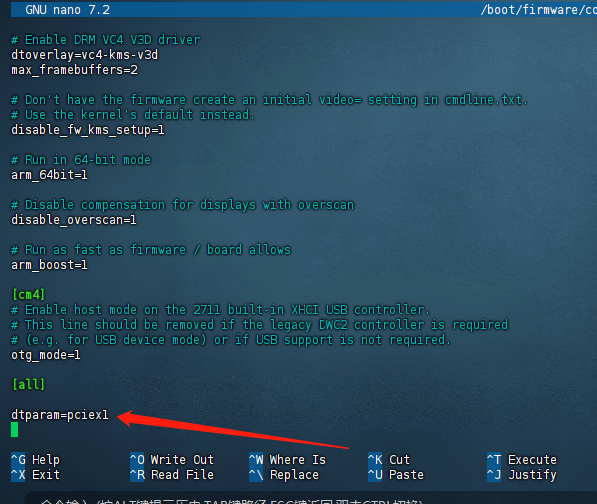

向config.txt中添加dtparam=pciex1启动PCIe

sudo nano /boot/firmware/config.txt

内核升级

1.复制下述命令一键式升级（需要耗时5~10分钟，请耐心等待）,命令已完成模组重启问题，此时请打开拨码开关RST，闭合PWR

wget -O - https://files.waveshare.com/wiki/PCIe-TO-5G-HAT%2B/install.sh | sudo bash

2.树莓派自动重启后，查看内核信息

 uname -a

模组模式修改

1.使用一根TYPE-C To USB接入windows电脑（此时您可能需要安装驱动，驱动文件在Wiki结尾驱动文件，请按照对应模组选择合适的驱动文件安装）

2.使用串口工具，打开模组AT端口

SIM8262XX系列模组

3.修改模组为PCIe EP模式,

at+cusbcfg=usbid,1e0e,9001
AT+CPCIEMODE=EP

修改模式后，请同时硬件重启树莓派和模组加载设备

RM5xxx系列模组

4.修改模组为PCIe EP模式

AT+QCFG="data_interface",1,0
AT+QCFG="pcie/mode",0
AT+QCFG="usbnet",2
AT+CFUN=1,1

修改模式后，请同时硬件重启（拔插树莓派树莓电源）和派5G模组加载设备

拨号上网测试

修改树莓派内核、模组PCIe模式后重启树莓派或断电重启

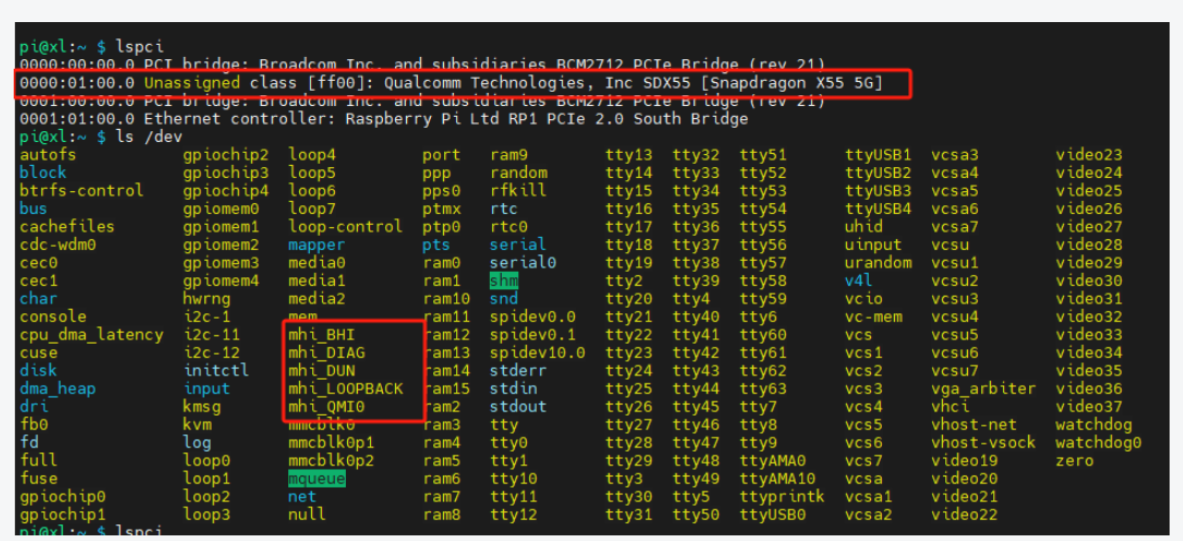

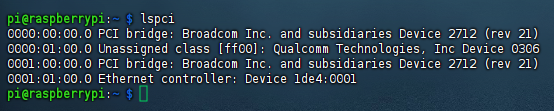

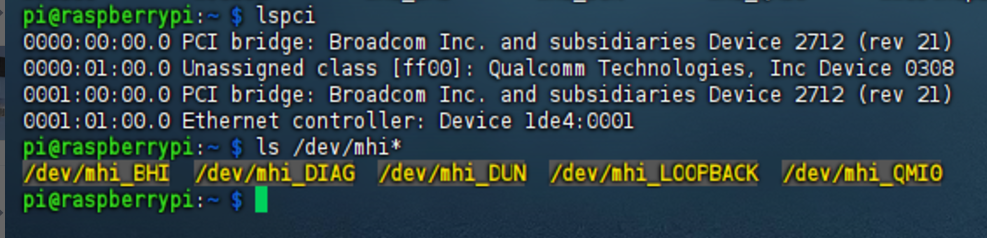

输入 lspci 查看PCIe设备加载情况

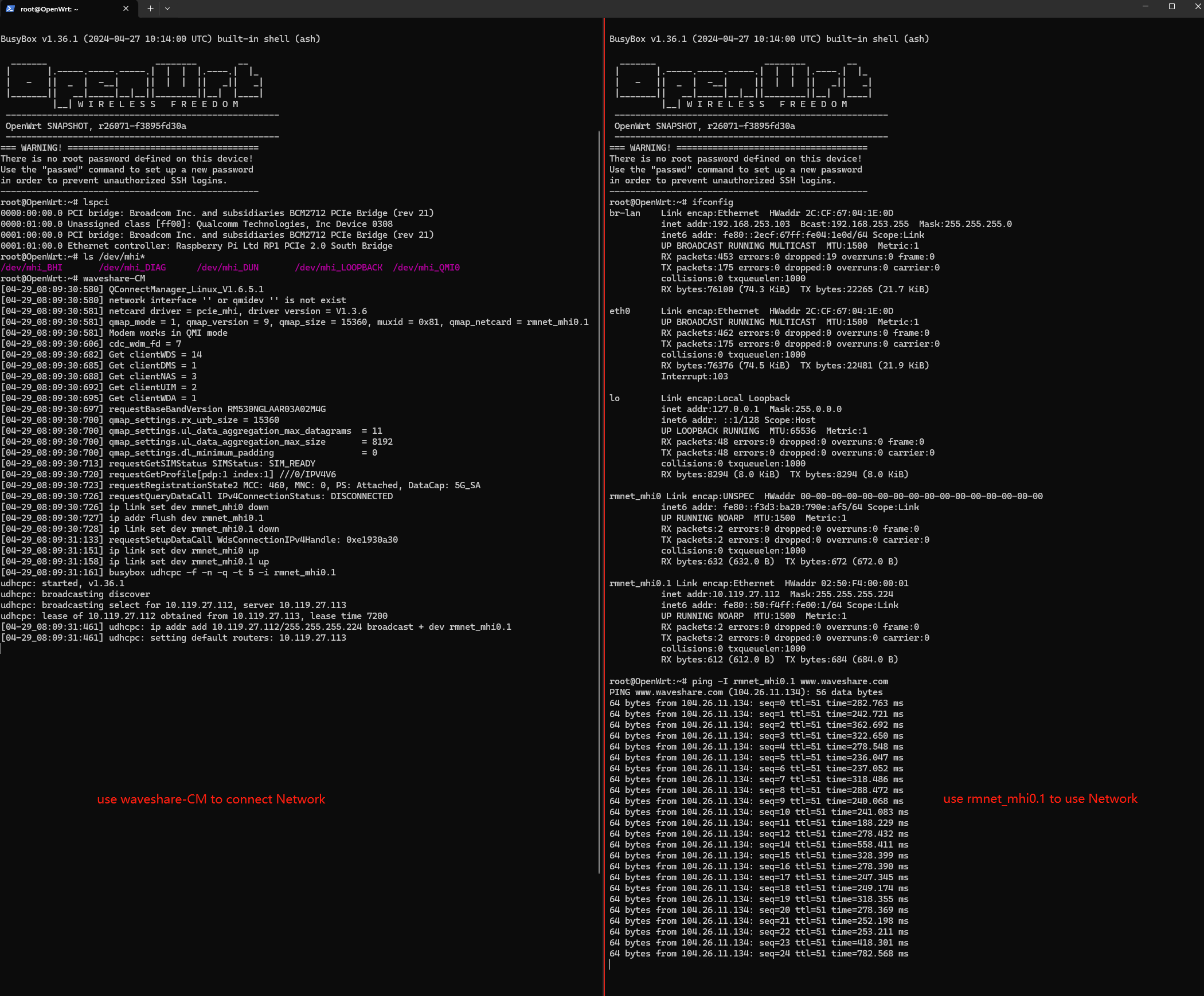

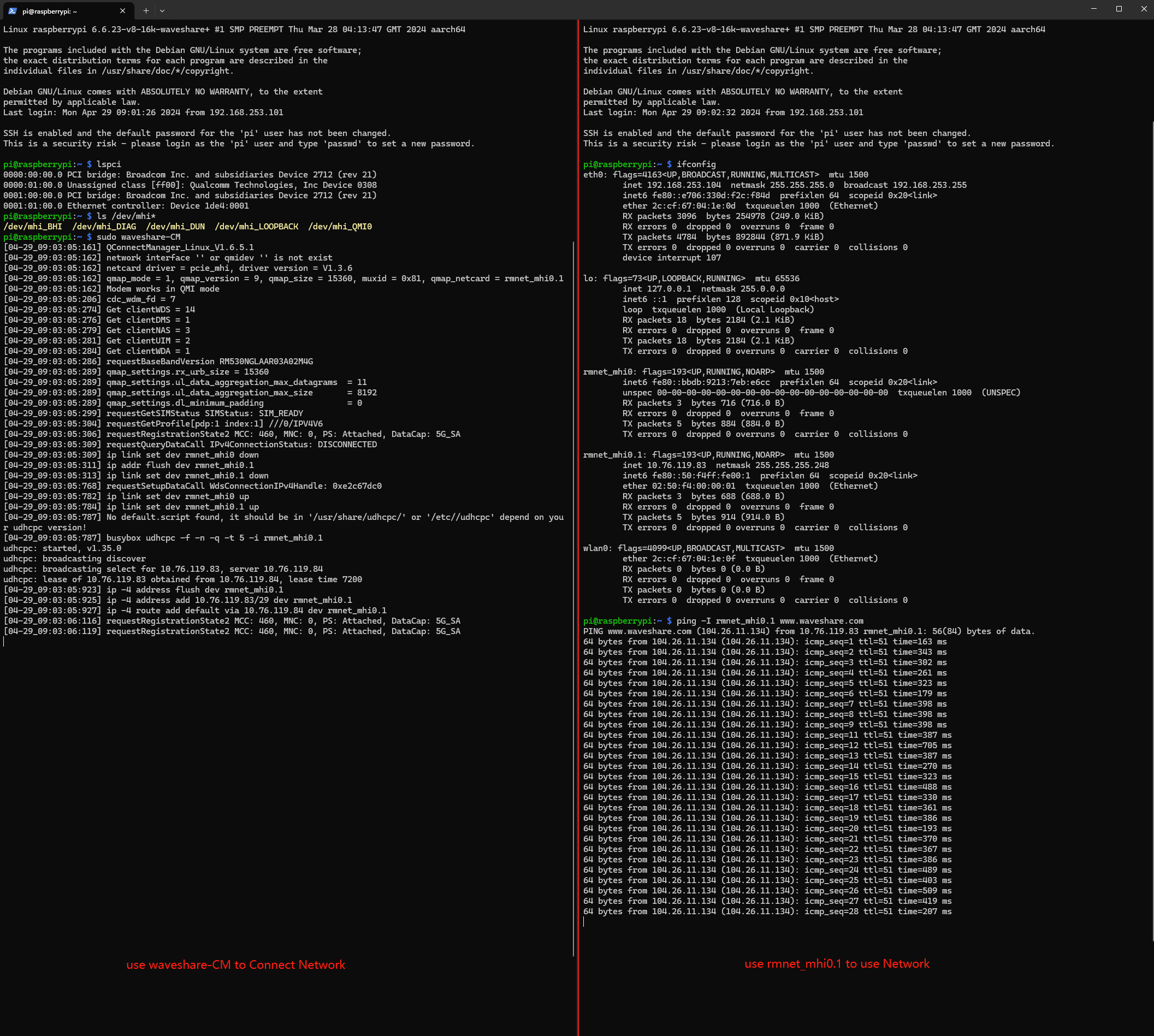

使用拨号工具拨号上网

sudo waveshare-CM &

电源监控

板载INA219芯片可以检测电压电流，方便监控设备状态，监控的是输入的5V电压状态（不是3.3V）

默认I2C地址 0x40，可通过背面电阻修改地址以支持不同扩展板的叠加

例程

wget https://www.waveshare.net/w/upload/6/68/PCIe_TO_M.2_HAT%2B.zip
unzip -o PCIe_TO_M.2_HAT+.zip -d ./PCIe_TO_M.2_HAT+
cd PCIe_TO_M.2_HAT
sudo python INA219.py

waveshare-CM

at+cusbcfg=usbid,1e0e,9011

AT+QCFG="data_interface",0,0
AT+QCFG="usbnet",2

sudo nano /boot/firmware/overlays/gpio6_before_reboot.dtb.py

 AT+SMSIMCFG=1,1

 AT+SMSIMCFG=1,2

如果还是不行，考虑是开了飞行模式，用以下指令关闭飞行模式：

 AT+CFUN=1

sudo minicom -D /dev/mhi_DUN

lspci

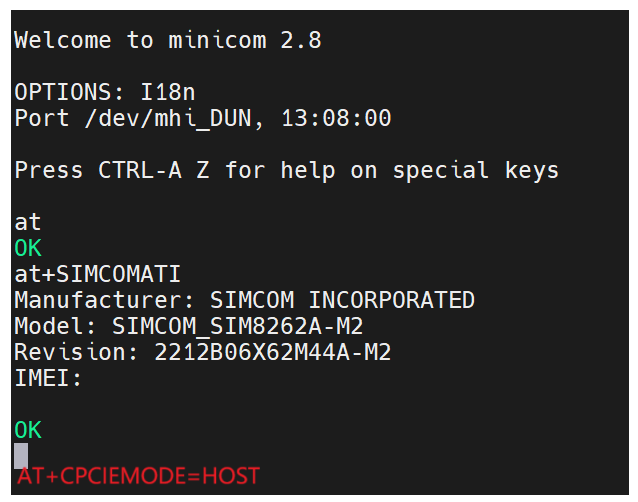

AT+CPCIEMODE=HOST
