1.54寸OLED模块 128×64分辨率 SPI/I2C通信 黑白/蓝色显示屏
¥59
制造商：斑梨电子
SKU：0201413
发布时间：2023-09-14 15:54
1.54 英寸 OLED 模块: 内置 SSD1309 驱动芯片，使用 SPI/I2C 接口通信。
板载电平转换电路，可兼容 3.3V/5V 的工作电平; 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度快; 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32/ESP32/Jetson Nano 等示例程序) 。
【产品概况】
[] 1.54 英寸 OLED 模块: 内置 SSD1309 驱动芯片，使用 SPI/I2C 接口通信。提供树莓派、Arduino、STM32、ESP32、Jetson Nano 等例程资料。
【产品特性】
[] 板载电平转换电路，可兼容 3.3V/5V 的工作电平
[] 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度快
[] 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32/ESP32/Jetson Nano 等示例程序) 。
【产品参数】
[] 工作电压: 3.3V / 5V
[] 显示面板: OLED
[] 分辨率: 128 X 64 pixels
[] 像素大小: 0.25 x 0.25mm
[] 通信接口: 4-wire SPI/ I2C
[] 控制芯片: SSD1309
[] 显示尺寸: 35.05 x 17.52mm
[] 产品尺寸: 43.00 X 37 .50mm
[] 显示颜色:

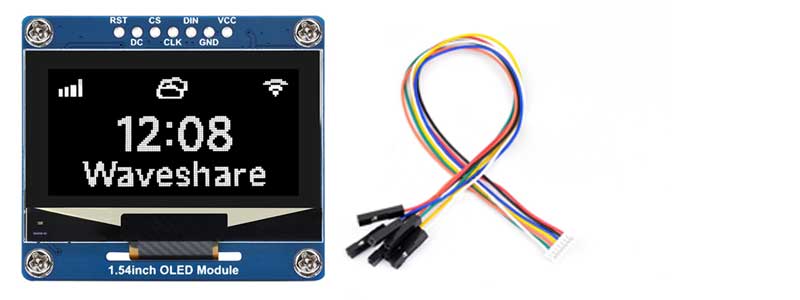

1.54inch OLED Module:白色

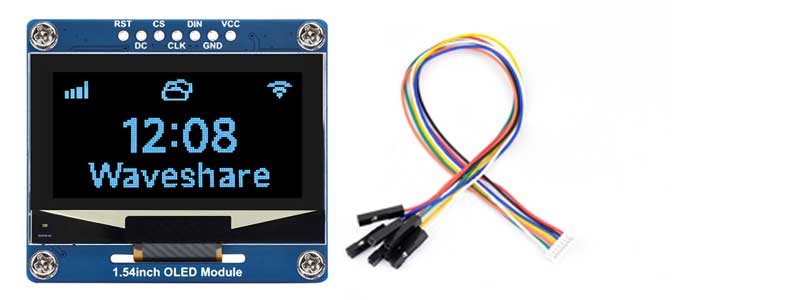

1.54inch OLED Module (B):蓝色
【版本选择】
1.54inch OLED Module：白色 和1.54inch OLED Module (B)：蓝色
【控制接口】
[] VCC: 电源正 (3.3V / 5V 电源输入)
[] GND: 电源地
[] DIN: 数据输入
[] CLK: 时钟信号输入
[] CS: 片选，低电平有效
[] DC: 数据/命令，低电平表示命令，高电平表示数据
[] RST: 复位，低电平有效
【硬件连接】
[] 通过 SPI 接口接入 Raspberry Pi 主板 :
[] 通过 SPI 接口接入 Arduino 主板 :
【使用示例】
图片仅供展示，本产品不含 STM32 开发板
【产品展示】
【产品尺寸】
