树莓派7.5寸e-Paper电子墨水屏(H) 红黄黑白 800×480 For Arduino /Jetson /STM32
¥250
制造商：斑梨电子
SKU：010606300000
发布时间：2025-04-28 17:03
7.5 寸e-Paper 红黄黑白电子墨水屏裸屏 800 × 480 像素 SPI通信
7.5 英寸电子墨水屏模块
功耗低、视角宽、断电仍可清晰显示
用于货架标签、工业仪表等显示应用
版本选择

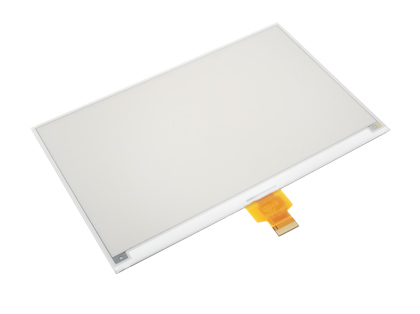

(裸屏版：不带驱动板)

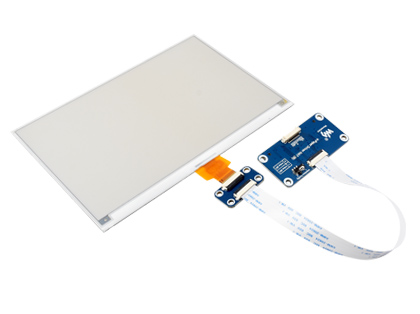

(模块版：带驱动板)
版本选择
产品特点
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板和 Jetson Nano
- 预留 SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 等主控板
- 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
- 提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / Arduino / STM32 等示例程序)
产品参数
| 工作电压 | 裸屏版：3.3V | 显示颜色 | 红、黄、黑、白 |
|---|---|---|---|
| 模块版：3.3V/5V | |||
| 通信接口 | 3-wire SPI、4-wire SPI | 灰度等级 | 2 |
| 外形尺寸 （mm） | 裸屏大小：170.20 × 111.20 × 1.20 | 全局刷新 | 22s |
| 模块大小：65.00 × 30.50 | |||
| 显示尺寸 | 163.20 × 97.92 (mm) | 刷新功耗 | <80mW |
| 点距 | 0.204 × 0.204 (mm) | 休眠电流 | <0.01uA (接近 0) |
| 分辨率 | 800 × 480 pixels | 可视角度 | >170° |
电子墨水屏的优势
电子墨水屏采用 “微胶囊电泳显示” 技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
基于 Raspberry Pi 40PIN
接口设计
适用于 Raspberry Pi 系列主板、Jetson Nano
图片仅供展示，本产品不含树莓派、Jetson Nano 主板
预留 SPI 控制接口
可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 等主控板
| VCC | 3.3V/5V |
|---|---|
| GND | GND |
| DIN | SPI 通信 MOSI 引脚 |
| CLK | SPI 通信 SCK 引脚 |
| CS | SPI 片选引脚 (低电平有效) |
| DC | 数据/命令控制引脚 (高电平表示数据，低电平表示命令) |
| RST | 外部复位引脚 (低电平复位) |
| BUSY | 忙状态输出引脚 |
| PWR | 电源通断控制引脚 |
板载电平转换芯片
可兼容 3.3V 和 5V 电平接口
应用场景
适用于商城物价标签、资产设备标签、电子货架标签以及会议名牌等
产品展示
图片仅供展示，详细配置请参考配置清单
产品尺寸
