【产品简介】

[] ESP32八路继电器开发板搭载ESP32-WROOM-32E WiFi&BLE模块,I/0口全引出,支持DC5-30V供电方式。适用于ESP32二次开发学习,智能家居无线控制等场合。

【功能特点】

[] 1,板载成熟稳定的ESP32-WROOM-32E模组,大容量4M Byte Flash;

[] 2,ESP32模组的I/0口以及UART程序下载口全部引出,方便二次开发;

[] 3,供电电压DC5V/7-30V;

[] 4,板载ESP32模组100可编程按键和复位按键;

[] 5,ESP32支持使用ArduinoIDE开发工具,提供Arduino开发环境下的参考程序;

[] 6,板载8路5V继电器,输出开关信号,适合控制工作电压为AC250V/DC30V以内的负载;

[] 7,板载1个可编程LED和继电器指示灯。

【接口介绍】

[] 烧写口：ESP32的GND，RX,TX,5V分别接外部TTL串口模块的GND,TX,RX,5V,下载时100需和GND连接，下载完成后再断开100和GND间的连接;

[] 继电器输出端:

NC:常闭端,继电器吸合前与COM短接,吸合后悬空；

COM:公共端;

NO:常开端,继电器吸合前悬空,吸合后与COM短接。

【产品尺寸】

【使用说明】

[] Arduino开发环境搭建

ESP32支持Eclipse/Arduino lDE等开发工具,使用Arduino要相对简单,以下是Arduino开发环境搭建方法:

1,安装ArduinolDE 1.8.9或者最新的版本;

2,进入espressif的仓库https://github.com/espressif/arduino-esp32将所有文件打包下载

3,找到Arduino软件的安装路径,进入hardware文件夹,新建一个名叫espressif的空白文件夹

4,然后在espressif文件夹下新建一个名叫esp32的空白文件夹

5,将下载下来的压缩包解压,内容复制到esp32文件夹中

6,进入tools文件夹,点击get.exe运行程序。(前提是你的电脑已经安装了Python)

重启Arduino软件,打开工具,开发板,选择ESP Dev Module作为开发板表示安装成功

【程序下载】

1,使用跳线帽连接100和GND引脚,准备一个TTL串口模块(比如:FT232)插

到电脑USB,串口模块和开发板连接方法如下:

2,点击菜单栏的 工具--开发板,选择开发板为ESP32 Dev Module

3,打开要下载的程序,点击菜单栏的 工具--端口 选择正确的端口号

4,点击“上传”后程序会自动编译并下载至开发板,如下:

5,最后断开100和GND的连接,开发板重新上电或者按一下复位键程序就可以运行了

*以上来自:https://blog.csdn.net/Naisu_kun/article/details/84958561#_35

*tools烧录:https://blog.csdn.net/gq 23940143/article/details/89841134

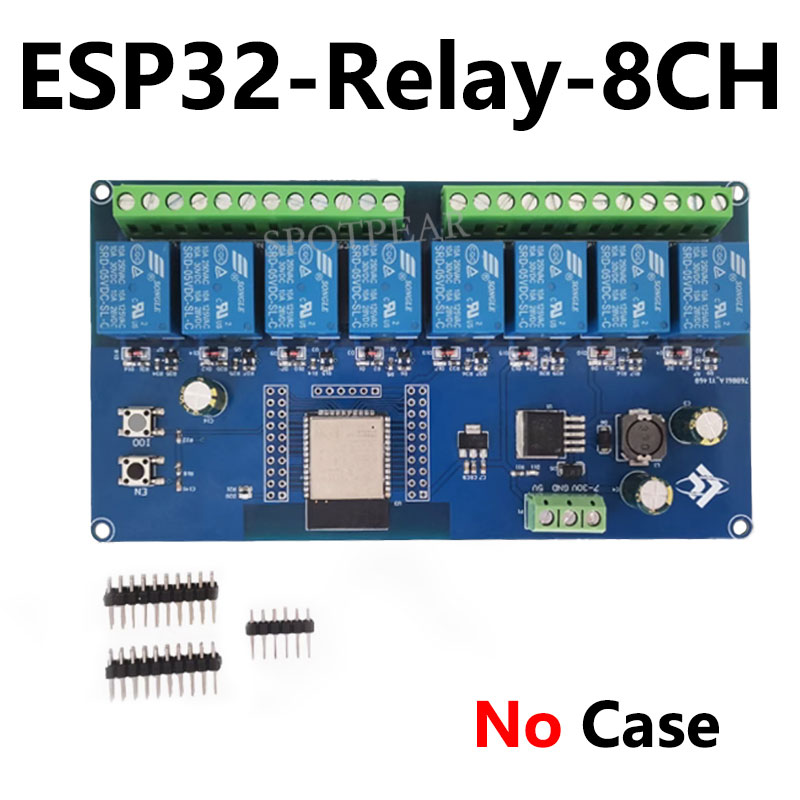

[] ESP32-Relay-8CH

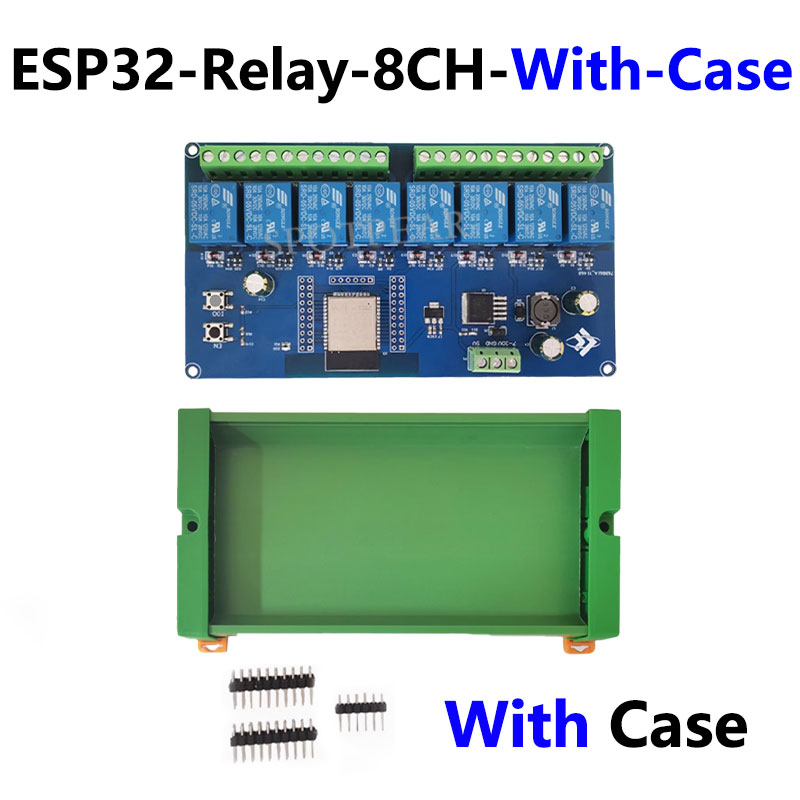

[] ESP32-Relay-8CH-With-Case
