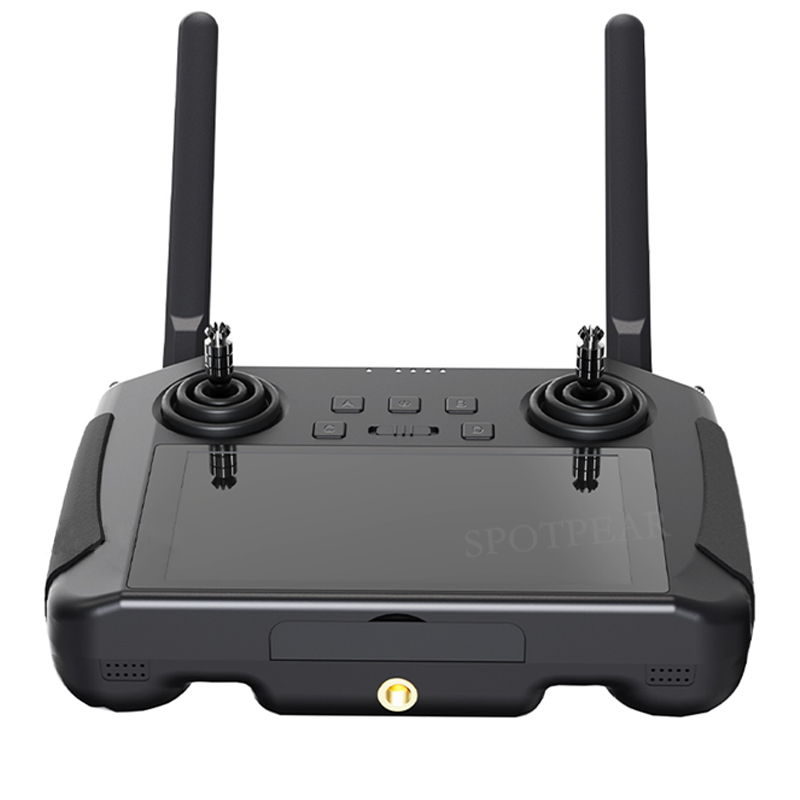

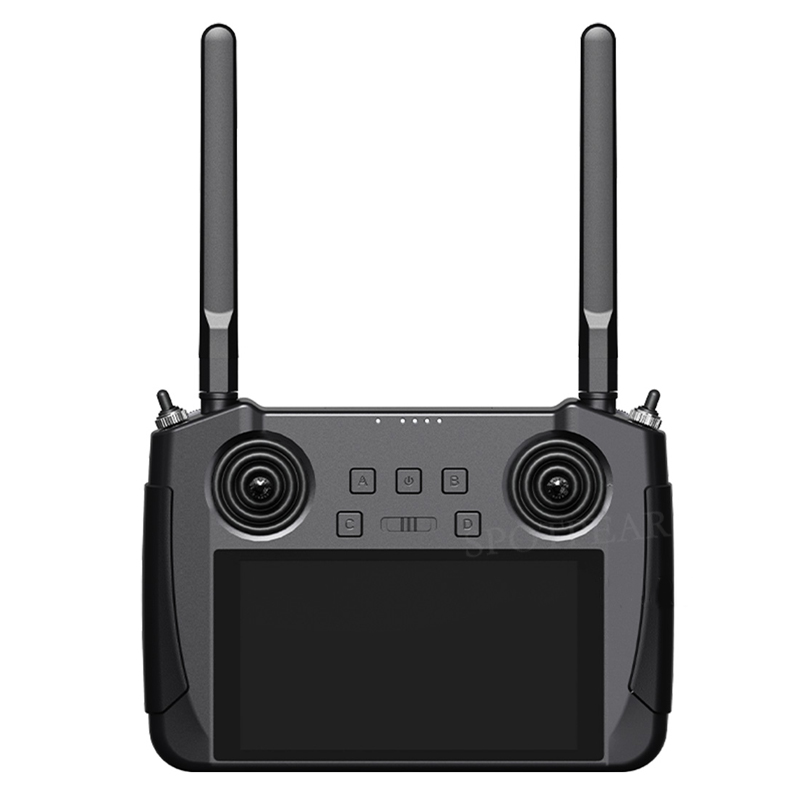

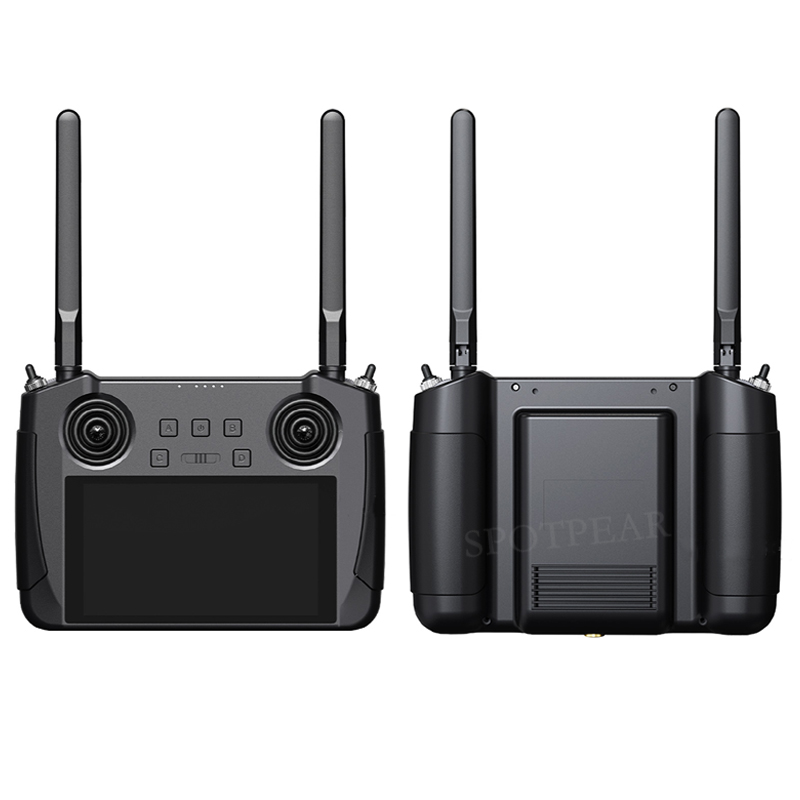

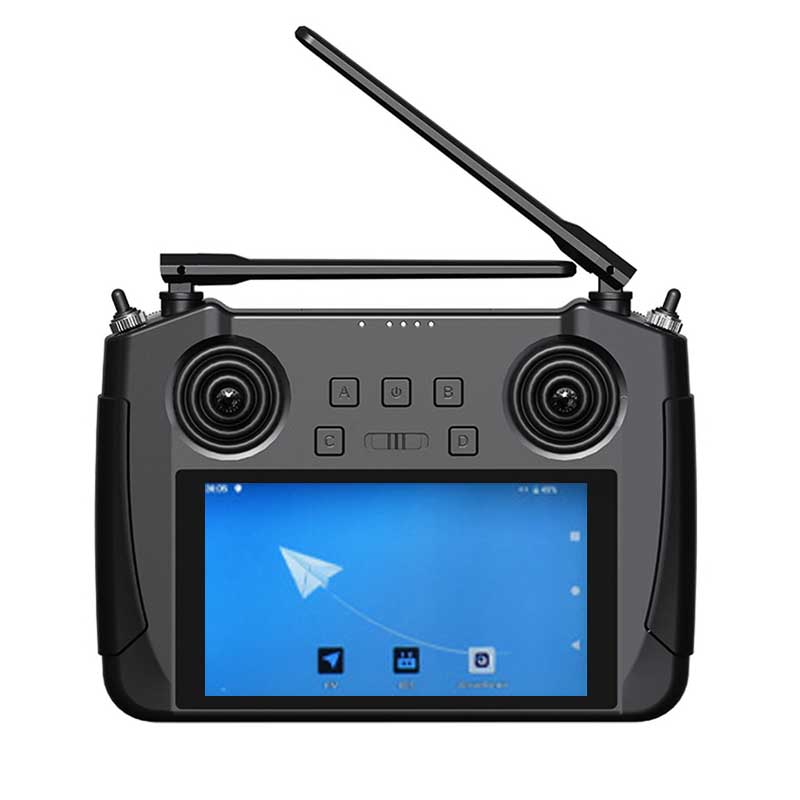

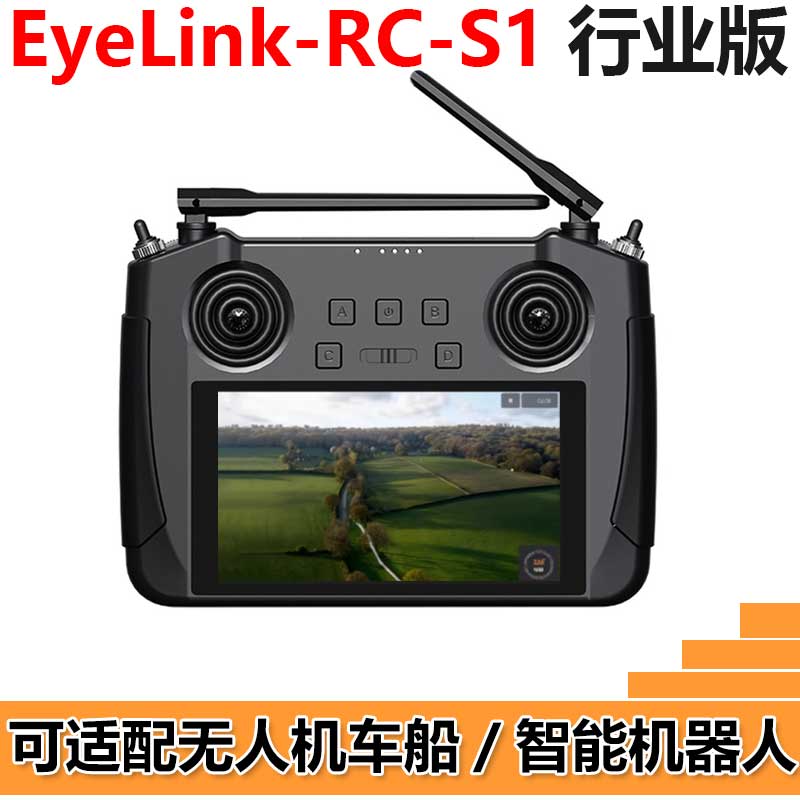

EyeLink-RC-S1 行业版
轻量手持地面站
产品参数
| 整体性能 | |
|---|---|
| 最大通信距离 (无干扰、无遮挡) | 15KM |
| 通道 | 物理通道：13 个 通信通道：16 个 |
| 数传支持飞控 | 开源飞控 PIX、APM 等 博鹰 Paladin v2 极翼 K3A Pro / K++ 微克智飞 V7AG |
| 图传支持地面站 | QGroundControl MissionPlanner 极翼 IFLY / 飞防管家 博鹰农业 微克智飞 V7Pro 地面站 |
| 地面端 | |
| 显示设备 | 5.5 英寸 1080P 高清高亮 LCD 触摸显示屏 |
| 系统配置 | Android 9.0、2G 运行内存、16G 存储空间 |
| 尺寸 (天线收起) | 189.09 × 137.95 × 69.72 (mm) |
| 重量 | 850g |
| 电池容量及类型 | 10200mAh，7.4V 2S 锂离子电池 |
| 快充协议 | PD 20W |
| 充电时间 | 5h (20W 快充) |
| 作业续航 | 13h |
| 功能接口 | 充电：Type-C 固件升级：DATA (4PIN) 移动网络：SIM 卡槽 外置存储：TF 卡槽 三脚架固定：1/4 螺纹孔 视频输出：标准 HDMI 外置 RTK：DATA (4PIN) 外接 U 盘：USB-A |
| 防水等级 | IP53 |
| 工作环境温度 | -10℃ ~ 55℃ |
| 天空端 | |
| 信号输出 | 16 通道 S.Bus 5 通道 PWM |
| 功能接口 | S.Bus：3PIN 数传 (连接飞控) ：UART 4PIN PWM 通道 1-5：6PIN 视频输入：8PIN 固件升级：Type-C |
| 尺寸 (不含天线) | 70 × 55 × 16 (mm) (含风扇高度) |
| 重量 (不含天线) | 100g (含降压模块) |
| 天线增益 | 5dBi |
| 工作电压 | 25.2V ~ 58.8V (6S ~ 14S) |
| 工作环境温度 | -10℃ ~ 55℃ |
| R1M 卡录 FPV 摄像头 | |
| 视频输出接口 | 以太网口 |
| 影像传感器 | 1/2.9 英寸 |
| 像素 | 200 万像素 |
| 相机视角 | 对角：90° 水平：80° |
| 工作电压 | 12V |
| 功耗 | 2.5W |
| 视频录制分辨率 | 1080p (1920 × 1080) @30fps 720p (1280 × 720) @30fps |
| 视频录制码率 | 12Mbps |
| 视频文件格式 | MP4 |
| 支持的存储卡类型 | Micro SD Class10，最大 32GB |
| 存储格式 | FAT32 |
| 尺寸 | 42 × 42 × 25 (mm) |
| 重量 | 23g |
| 工作环境温度 | -10℃ ~ 50℃ |
15KM 无线数字图传
双路全高清视频实时显示
该系统基于自主研发的无线高清图传技术打造，遥控、数据和图像
链路三合一，具备自适应频段特性，可有效避开干扰，保障稳定传输
5.5 英寸高清显示屏
1000 尼特高亮显示
EyeLink-RC-S1 轻量手持地面站配备一块 5.5 英寸高清高亮显示屏，
最高亮度可达 1000 尼特 (cd/㎡) ，在户外阳光直射的情况下
依然能够清晰呈现地面站信息与高清图传画面

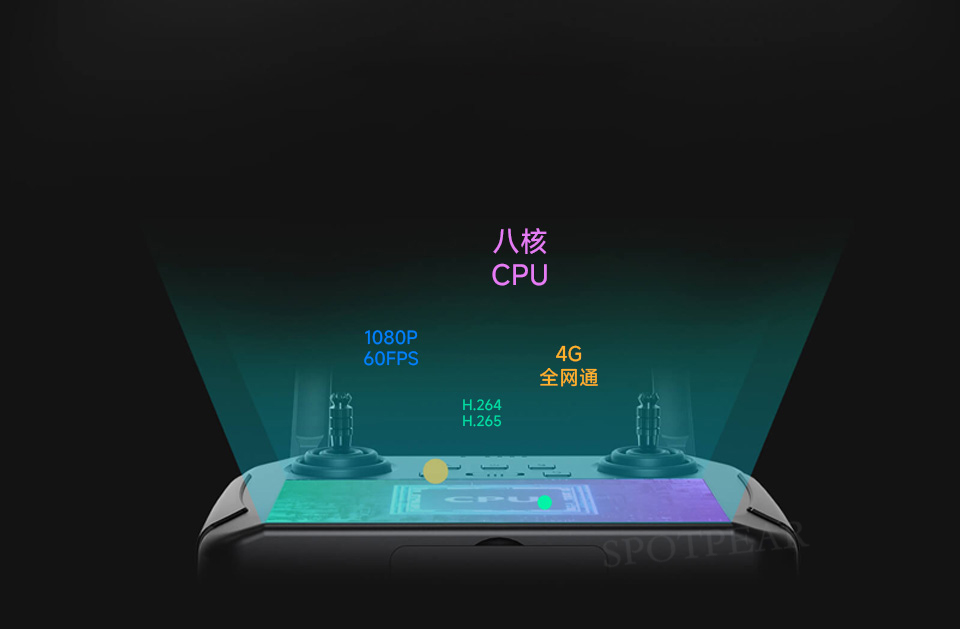

强劲配置 八核 CPU 高速运算
EyeLink-RC-S1 手持地面站搭载高通八核高性能 CPU，轻松硬解码 H.264/H.265、1080P 60 帧视频流，可高速运行各类地面站软件

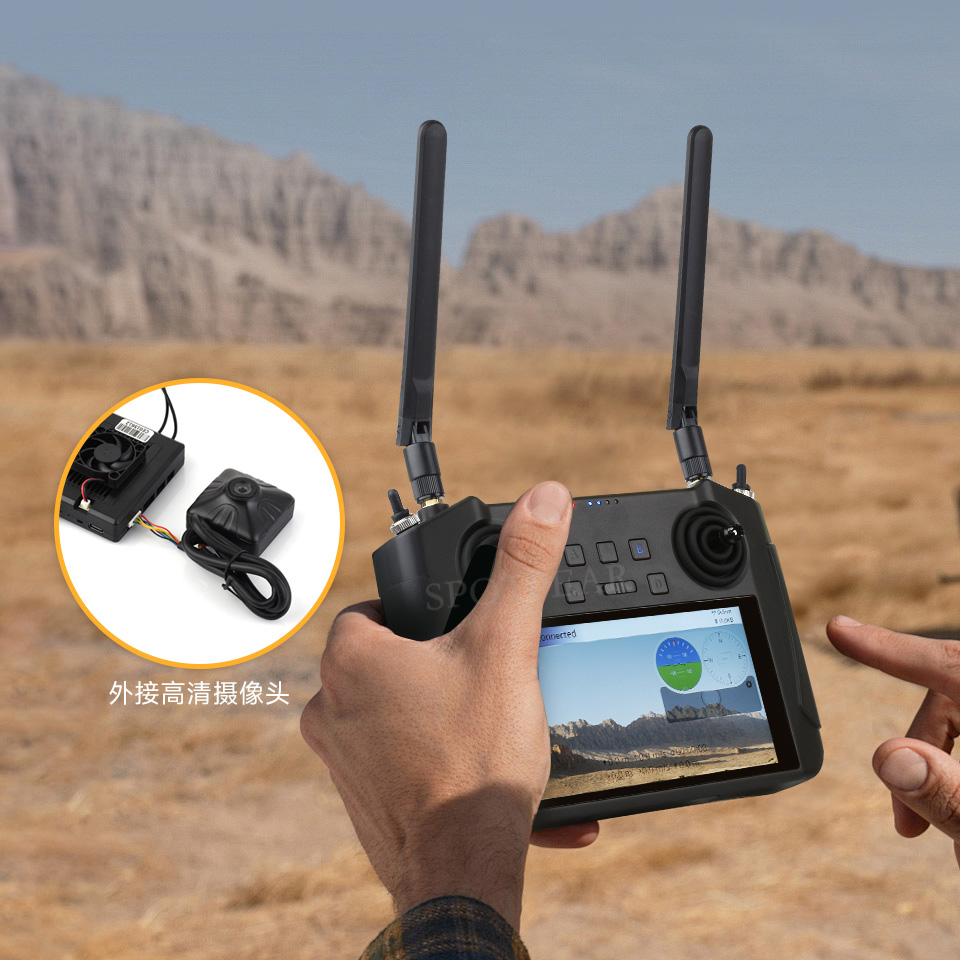

配备高清摄像头
配备 R1M 卡录高清摄像头接口，即插即用，
实时读取画面，操作视野更广更清晰

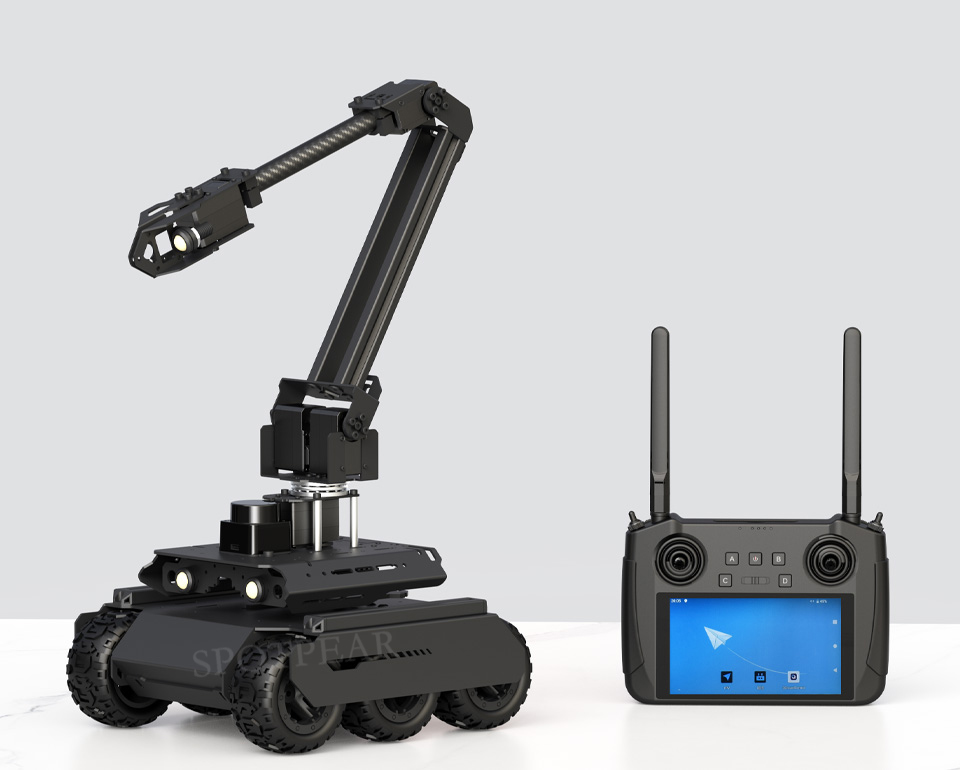

提供开源例程
可用于控制多种机器人
可将遥控器的接收端连接到 General Driver for Robots，
我们提供 S.Bus 数据解析例程，帮助用户高效二次开发，玩法更多样

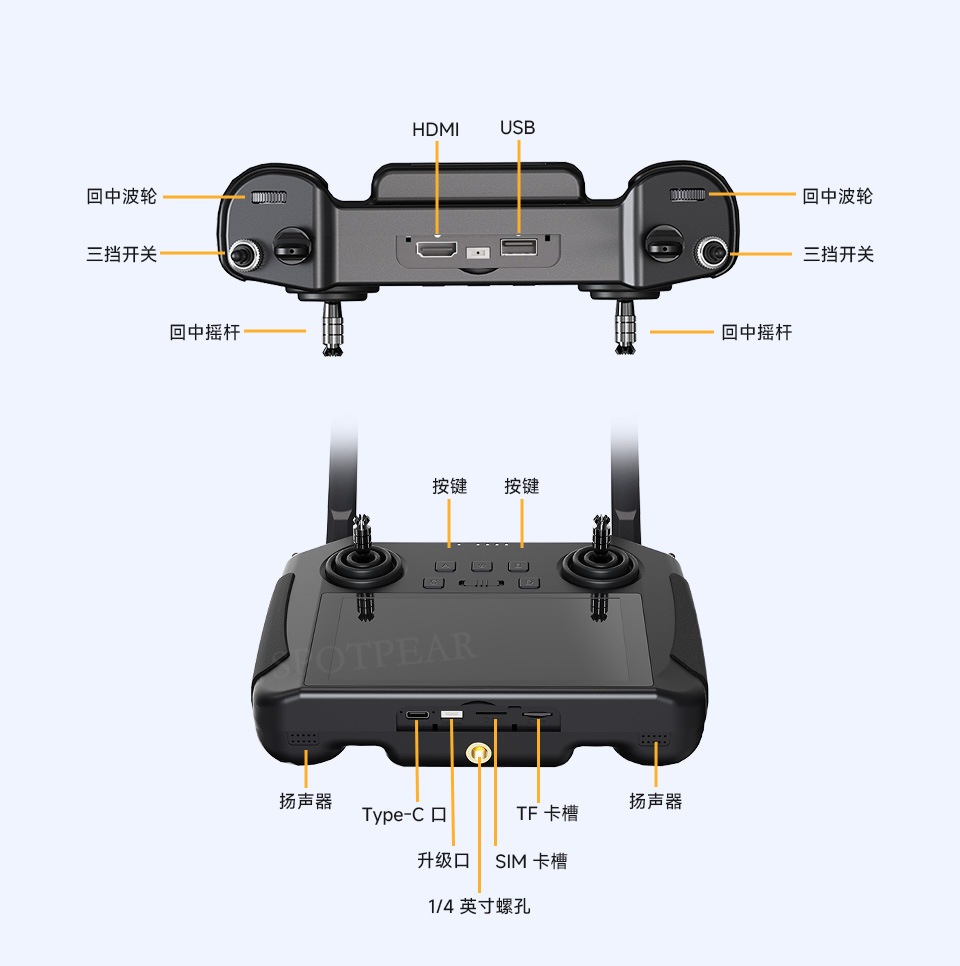

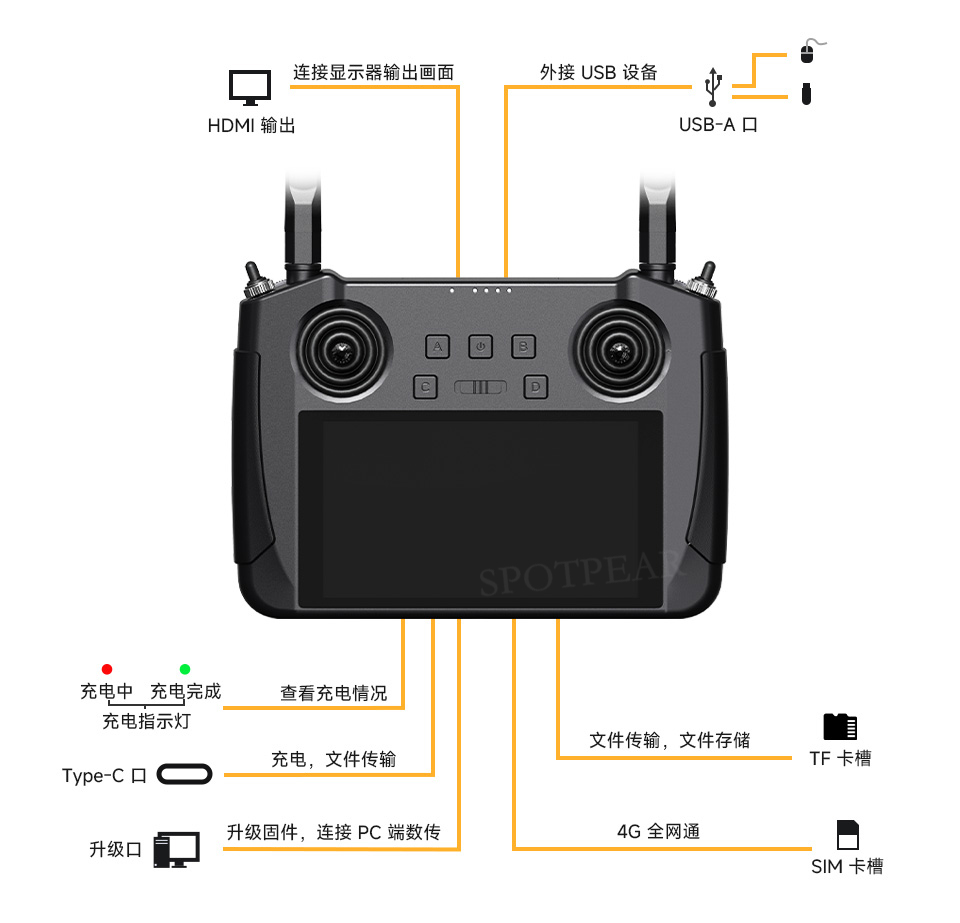

产品接口定义

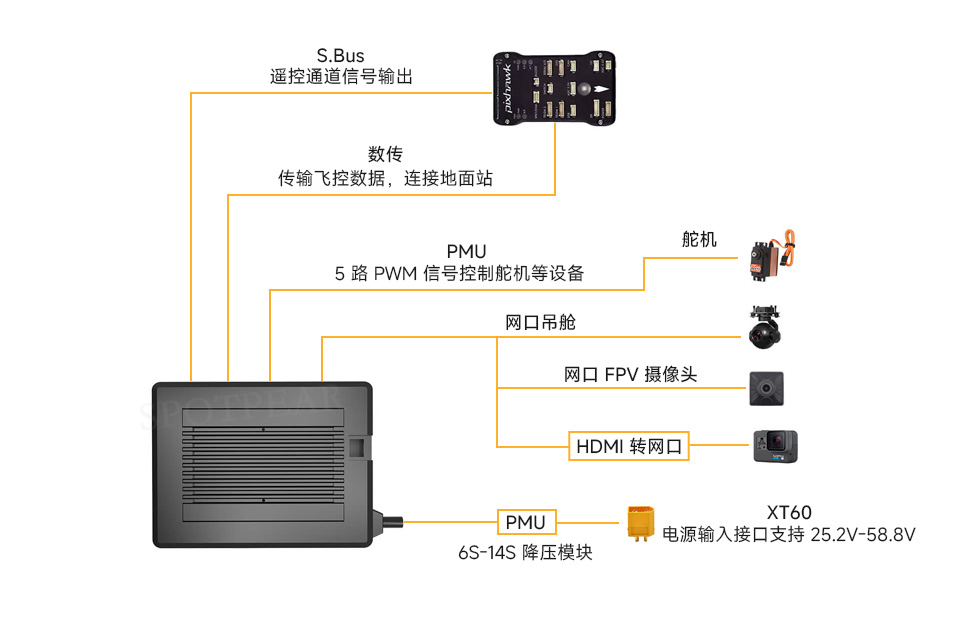

数据流连接接口定义

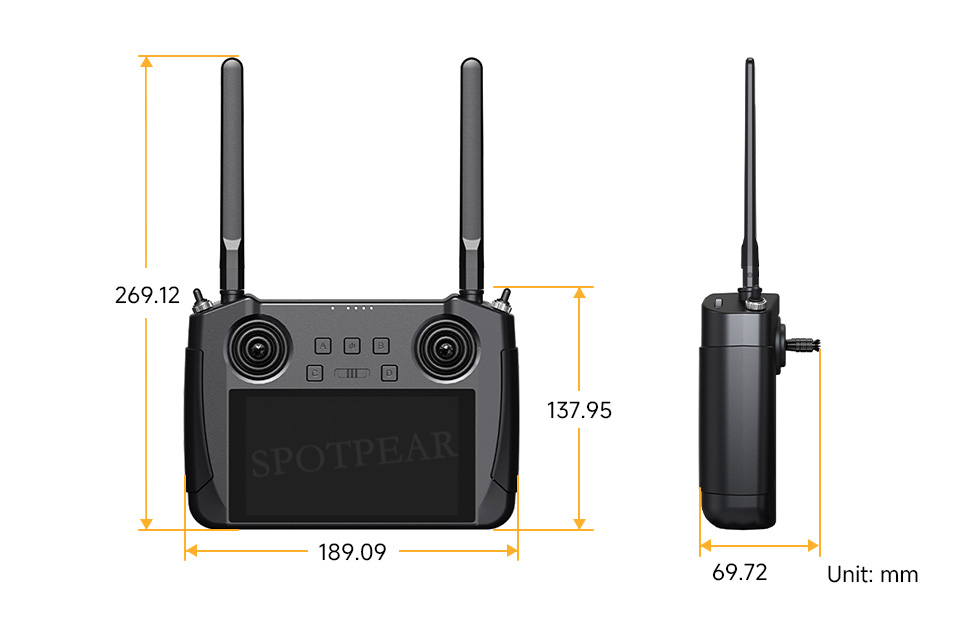

产品尺寸
