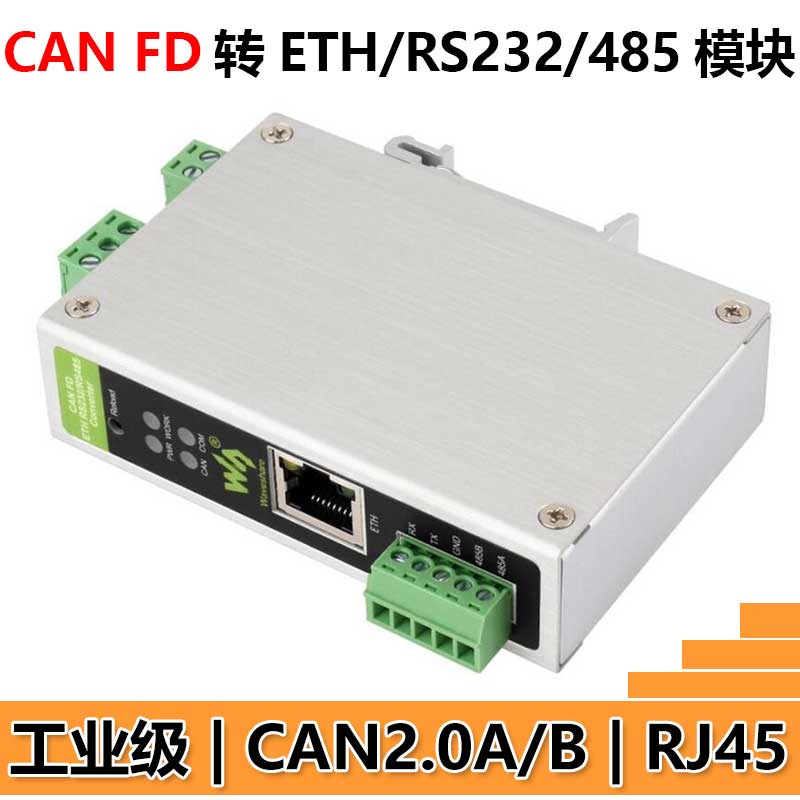

工业级CAN FD ETH/RS232/RS485双向互转换器CAN2.0A/B

¥339

制造商：斑梨电子

SKU：020310300000

发布时间：2025-11-05 17:35

型号：

CAN FD ETH RS232/RS485 Converter

数量：

- +

在售

立即购买

加入购物车

我要提问

复制链接

CAN FD 协议转换器 CAN FD 和 ETH/RS232/RS485 双向互转支持 5 种转换模式兼容 CAN 2.0A/2.0B 协议支持心跳包和注册包功能

CAN FD 协议转换器

支持 CAN FD 协议 | 5 种转换协议 | 工业性能

产品简介

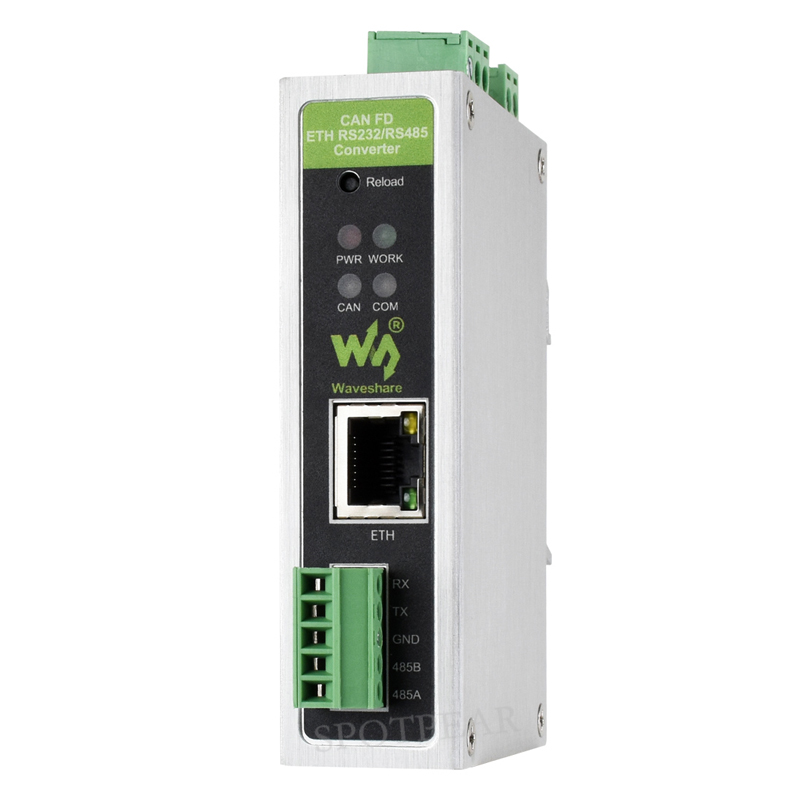

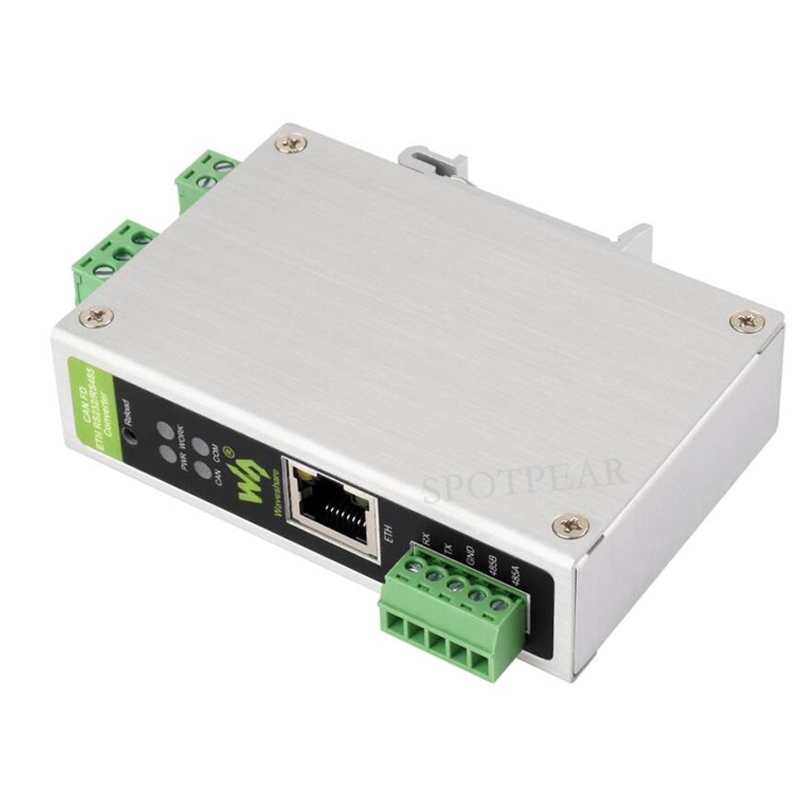

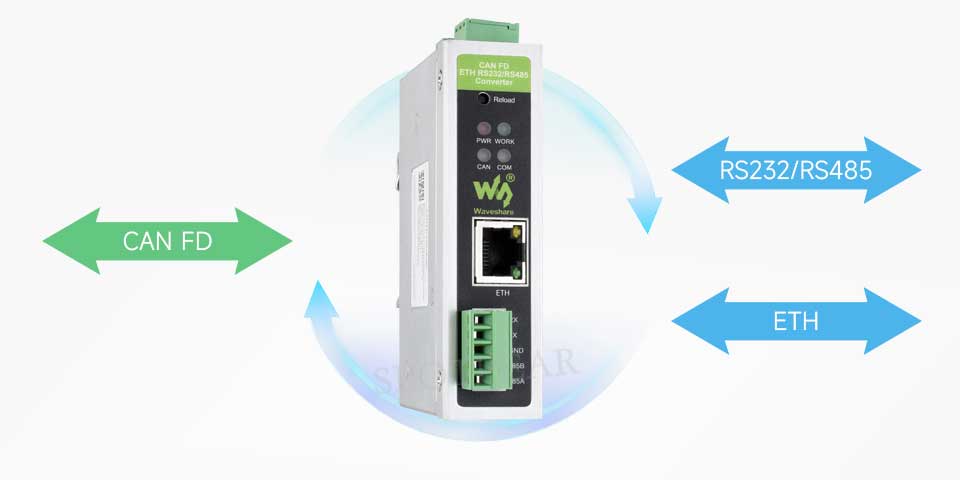

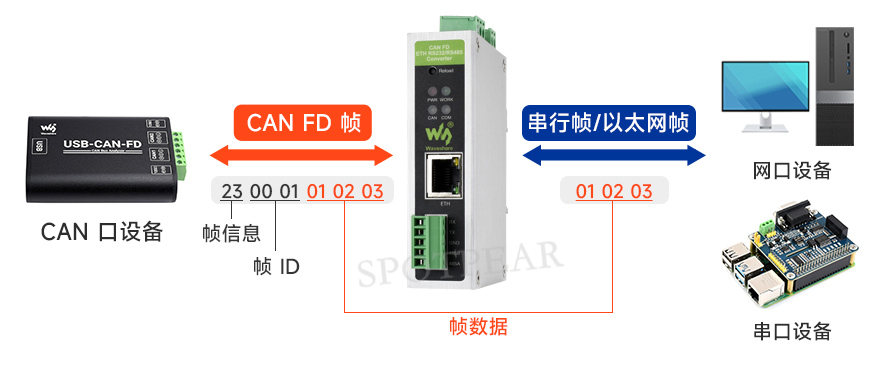

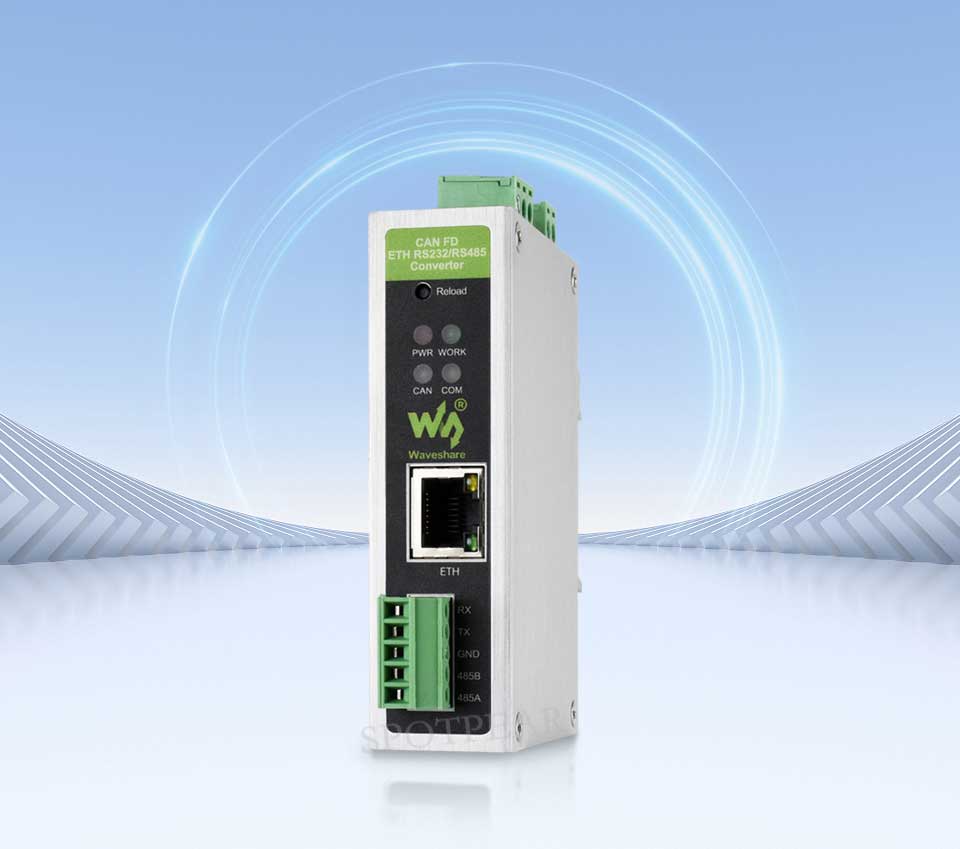

CAN FD ETH RS232/RS485 Converter 是一款导轨式 CAN FD 和以太网/RS485/RS232 的双向转换，具备高速低延迟、性能稳定、易用、高性价比等特点，支持五种数据转换模式 (透明、透明带 ID、标准协议、Modbus、自定义帧头帧尾)，可实现 CAN 与网口/串口设备互联，兼容 CAN FD 及 CAN 2.0A/2.0B 协议。

产品采用工业级设计，-40°C ~ 85°C 稳定运行，支持 9V ～ 36V 宽电压供电，仲裁域波特率 5Kbps ~ 1Mbps、数据域 100Kbps ~ 5Mbps。

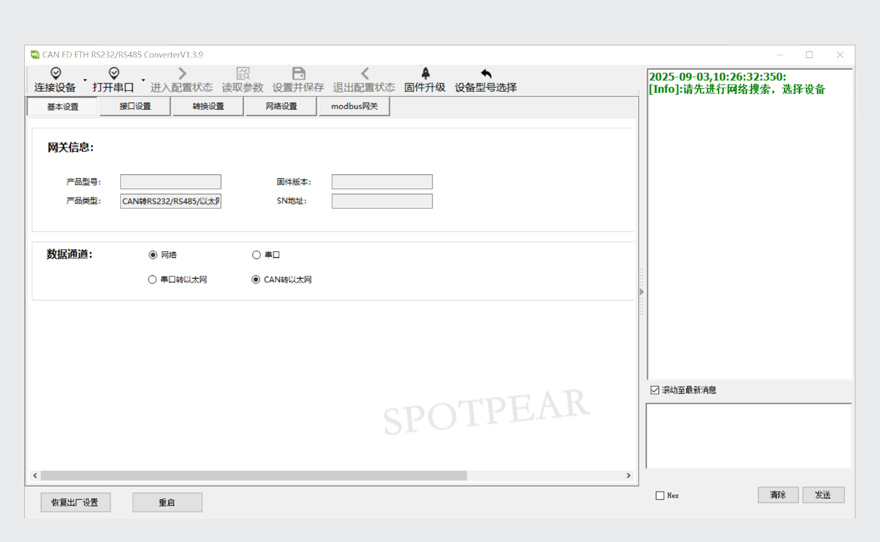

设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入) 和支持导轨安装，配置安装便捷高效。

产品参数

分类	参数	数值
基本参数	工作电压	DC 9V ～ 36V

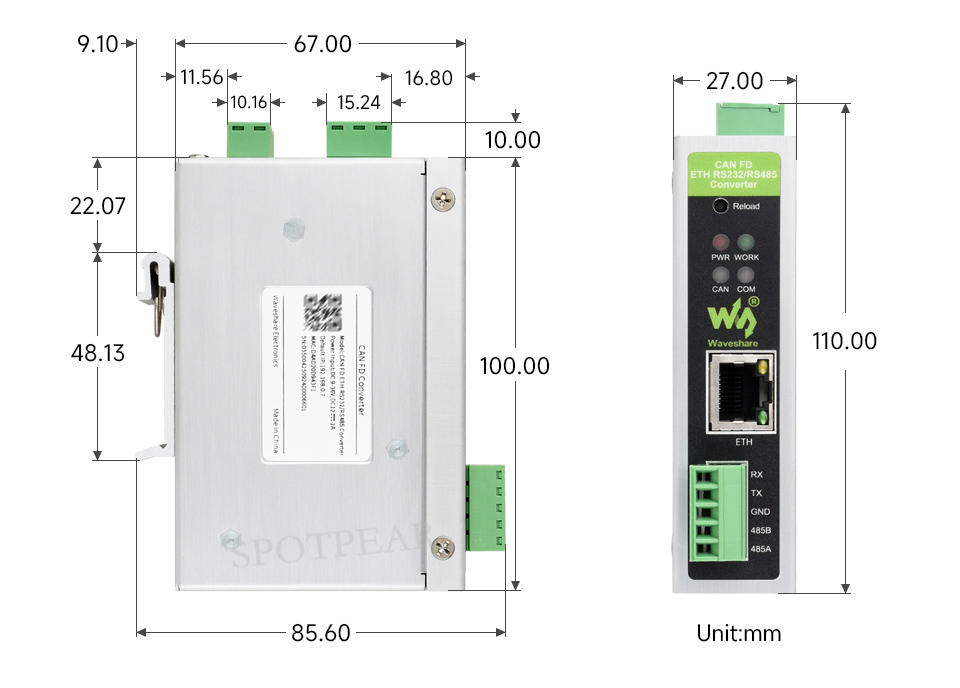

	尺寸	110 × 27 × 85.6 (mm)

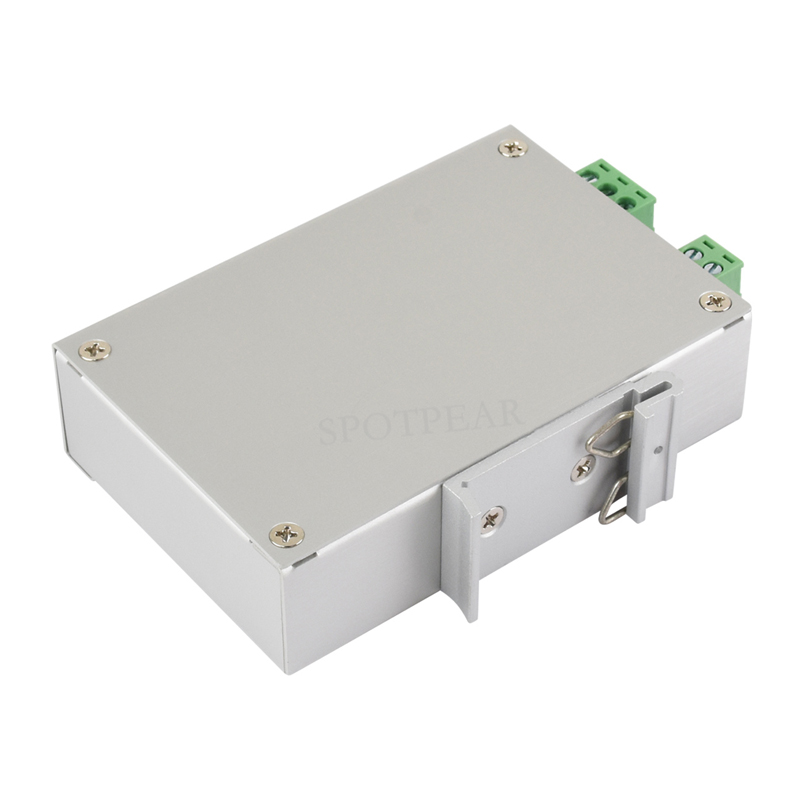

	安装方式	导轨式安装
	Reload 按键	长按可恢复出厂设置

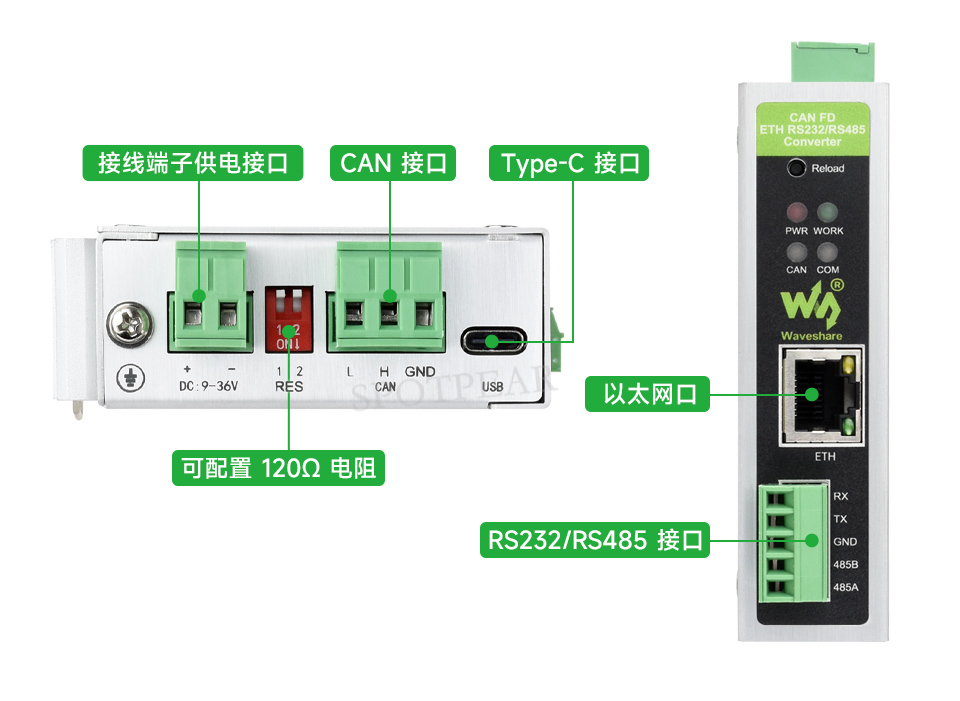

	指示灯	POWER、WORK、COM、CAN
接口参数	CAN 口规格	1 路 CAN 口、支持 CAN FD、兼容 CAN 2.0A/2.0B

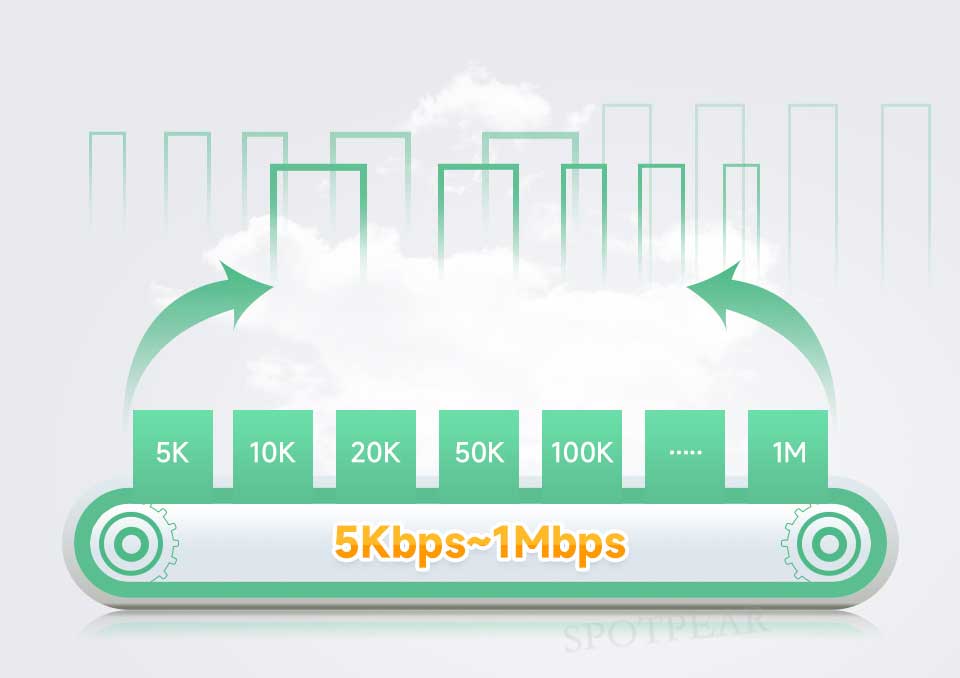

	CAN 口波特率	仲裁域波特率：5Kbps ~ 1Mbps 数据域波特率：100Kbps ~ 5Mbps

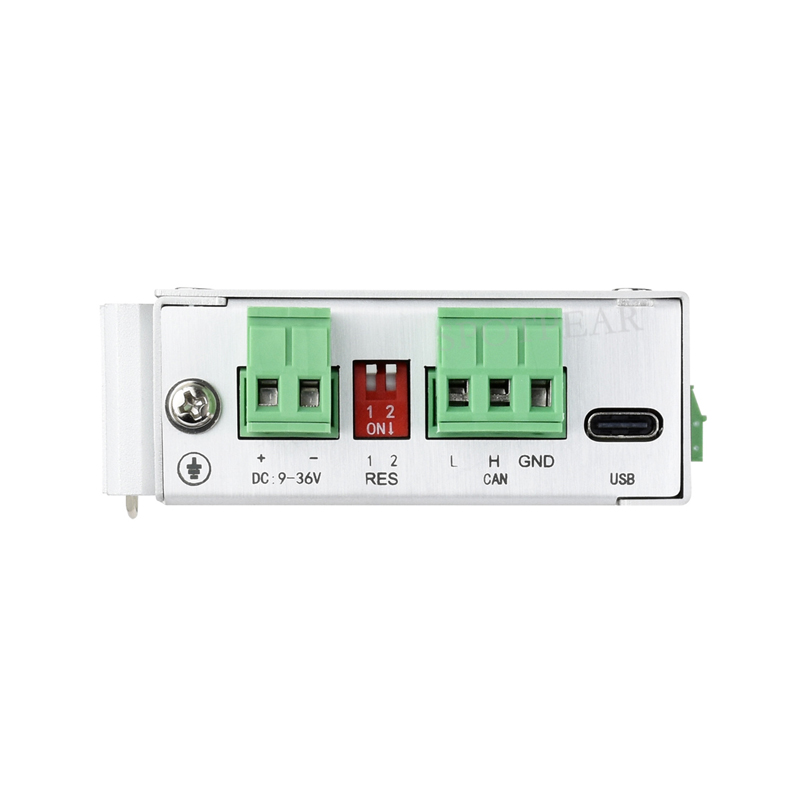

	终端电阻	内置 2 个 120Ω 终端电阻，拨任意一位拨码到 ON，并联一个 120Ω 电阻，两位拨码都到 ON，并联两个 120Ω 电阻
	网口规格	RJ45，10/100Mbps，交叉直连自适应
	串口规格	支持一路 RS485 或 RS232 接入
工作环境	工作温度	-40℃ ～ 85℃
	储存温度	-40℃ ～ 105℃
	工作湿度	5%RH ～ 95%RH (无凝露)
	存储湿度	5%RH ～ 95%RH (无凝露)
软件功能	网络协议	TCP server、TCP client、UDP server、UDP client (网口)

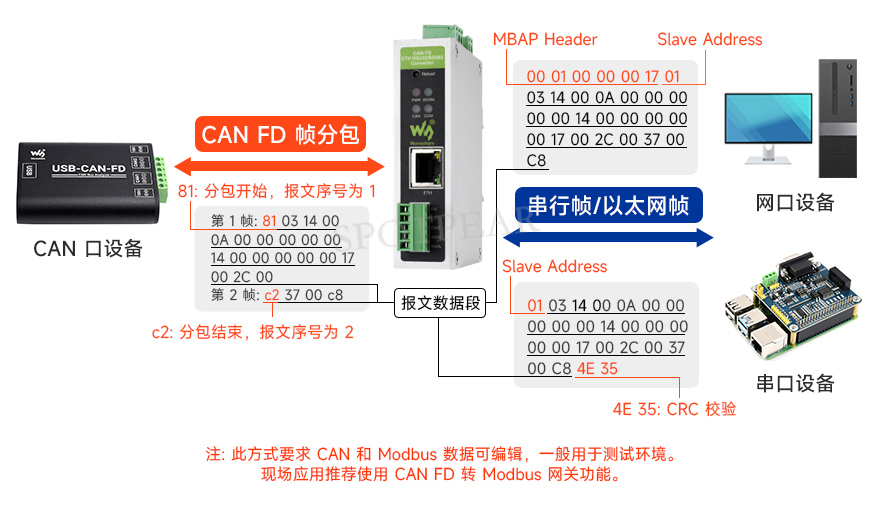

	Modbus 网关	网口：CAN FD 转 Modbus TCP (主 / 从) 串口：CAN FD 转 Modbus RTU (主 / 从)
	发送报文	支持配置多达 64 条发送报文
	接收报文	支持配置多达 64 条接收报文

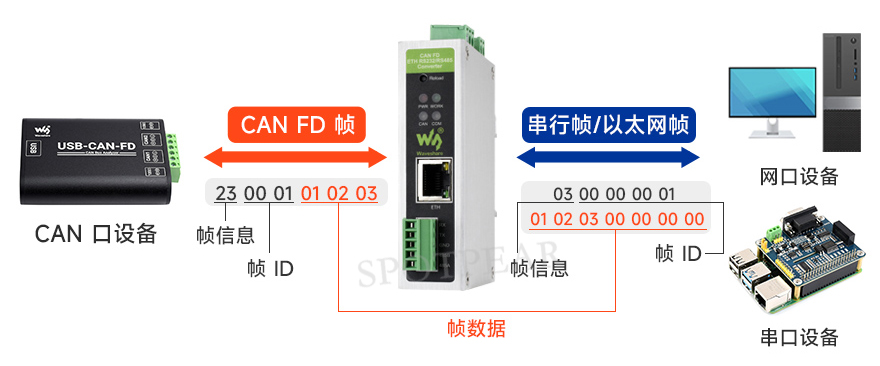

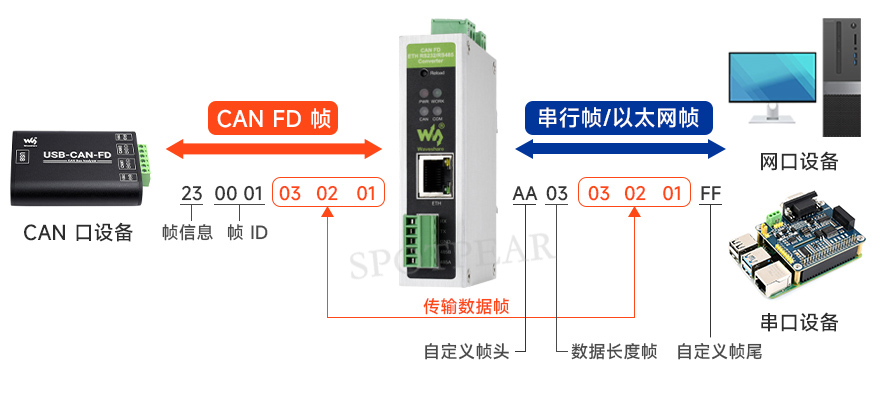

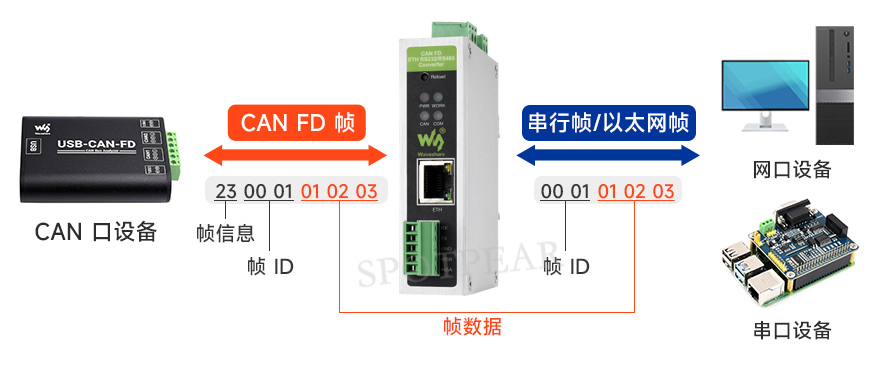

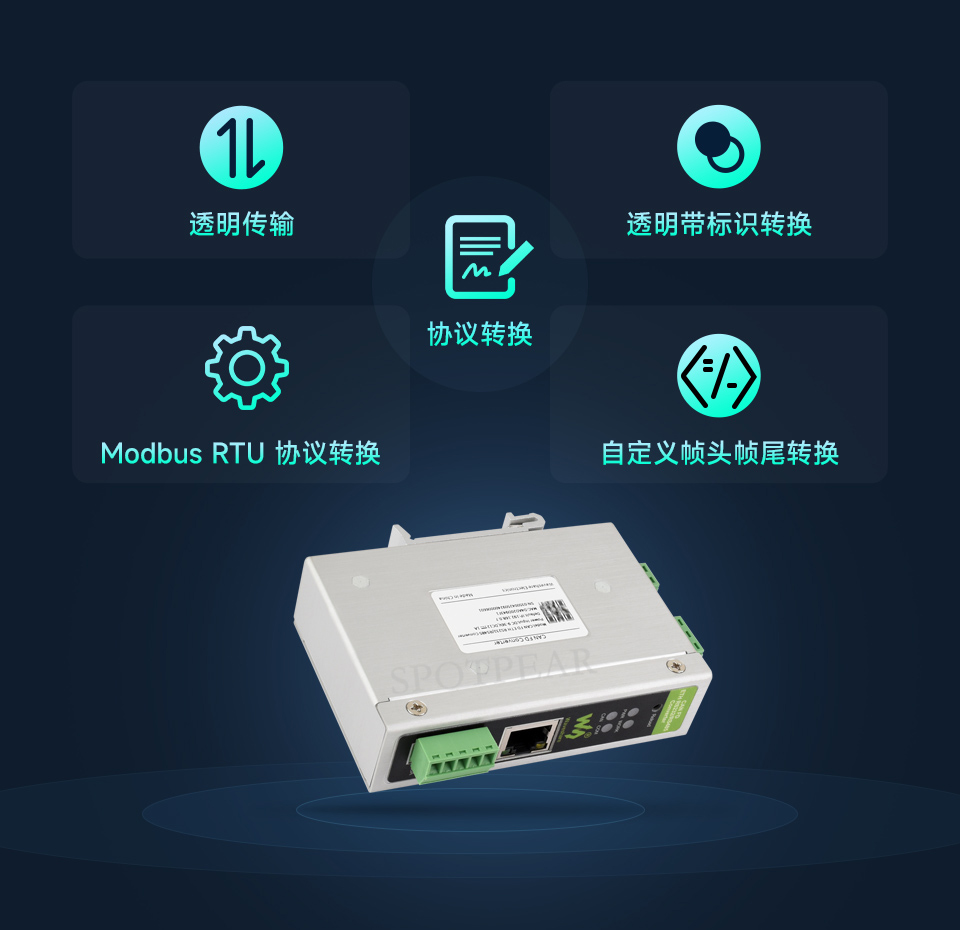

	转换模式	透明转换、透明带 ID 转换、标准转换、Modbus 转换、自定义帧头帧尾转换
	CAN ID	支持标准帧、扩展帧

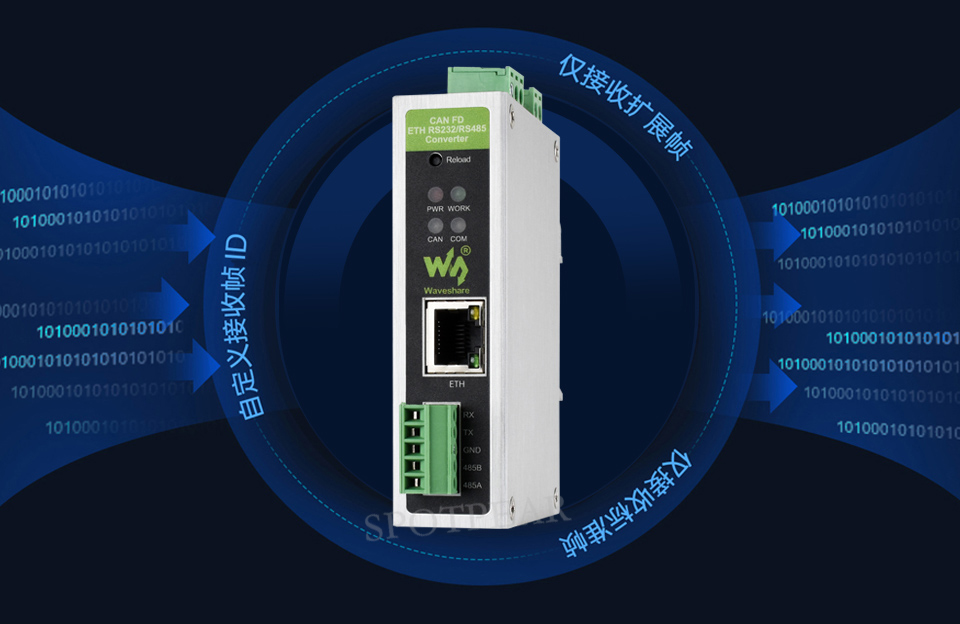

	帧 ID 过滤	支持仅标准帧、仅扩展帧、自定义输入帧 ID (最多 32 组)
	打包帧数时间	支持自定义打包帧数、自定义打包时间 (网口)
	转换方向	支持双向转换、仅串口/网口转 CAN、仅 CAN 转串口/网口
	固件升级	支持上位机进行固件升级
	参数配置	AT 指令、上位机软件配置

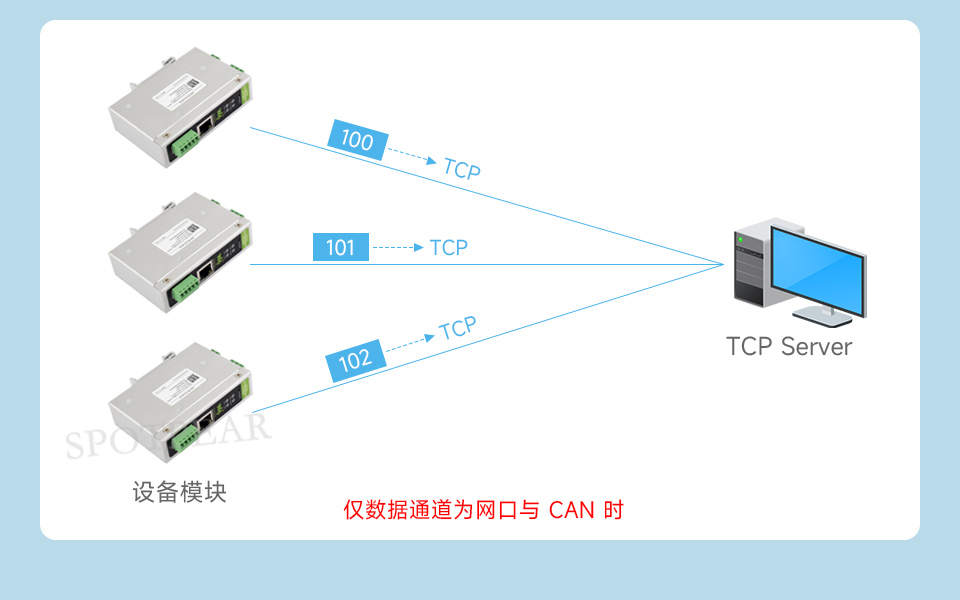

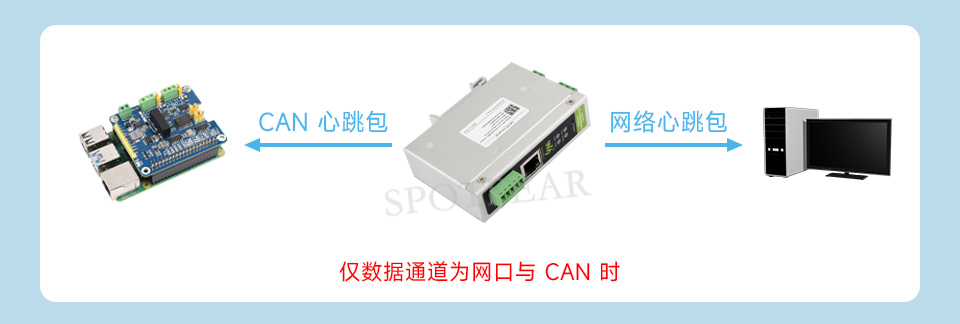

	其他功能	支持心跳包、注册包；正常、回环、只听工作模式 (网口)
防护参数	静电防护	空气放电 8KV，接触放电 6KV
	电快速脉冲群	电源回路 2KV；RS485/RS232 回路 1KV；CAN 回路 1KV；网口回路 1KV
	浪涌干扰度测试	电源回路差模 1KV，共模 2KV；CAN 回路共模 2KV；串口回路共模 2KV；网口回路共模 2KV
