【注意】
无法单独使用，需要单独额外购买树莓派

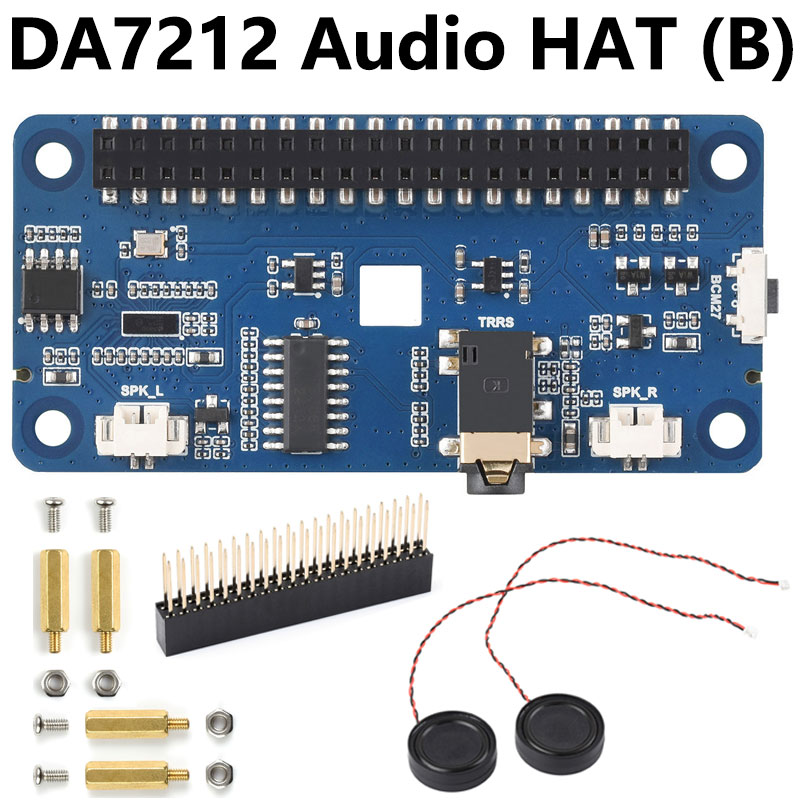

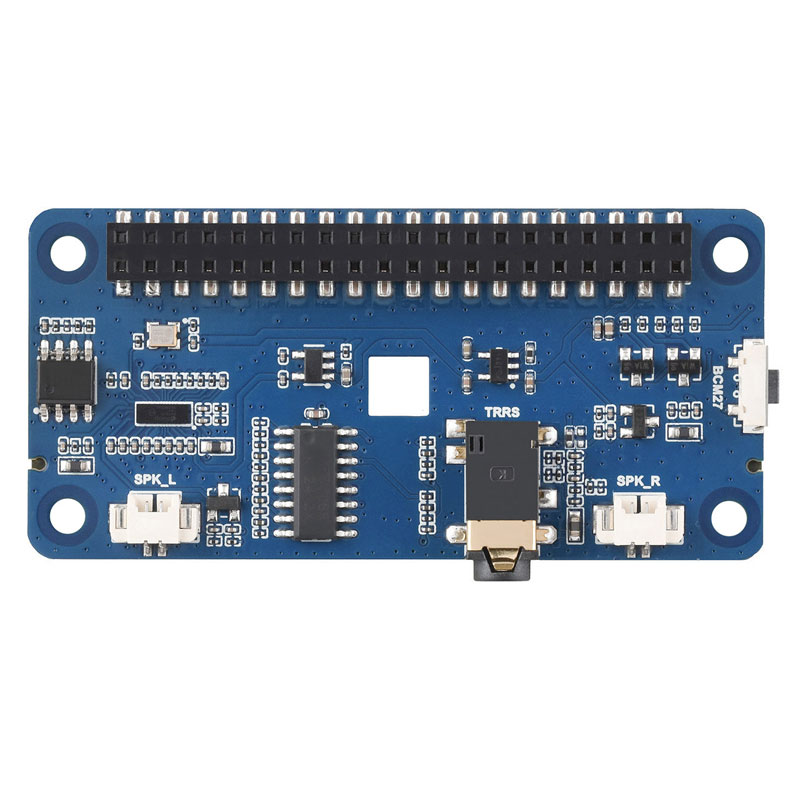

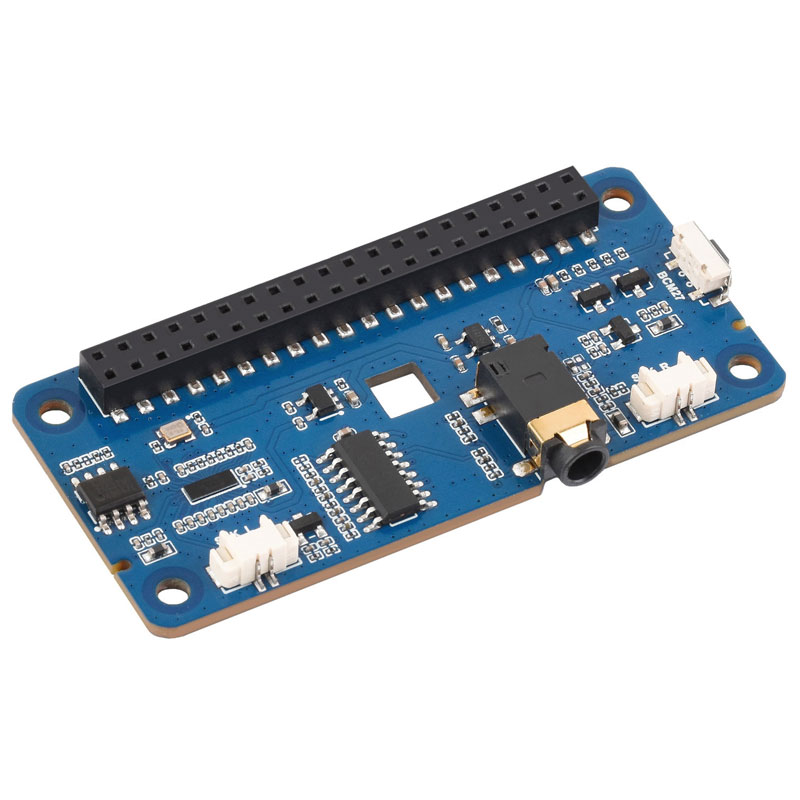

树莓派 DA7212 I2S 音频声卡
专为树莓派设计的音频声卡扩展板，立体声编解码，支持丰富音频处理功能
我的特性
- 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
- 采用 DA7212 专业立体声编解码芯片，通过 I2C 接口控制，I2S 接口传输音频
- 板载标准 3.5mm 耳机接口，可通过外接耳机播放音乐

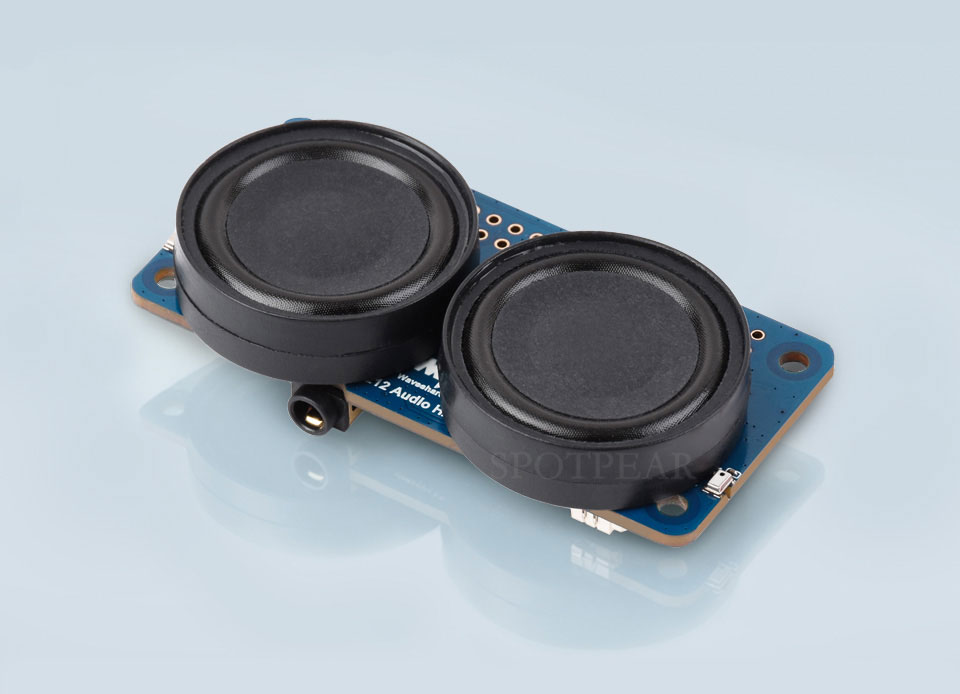

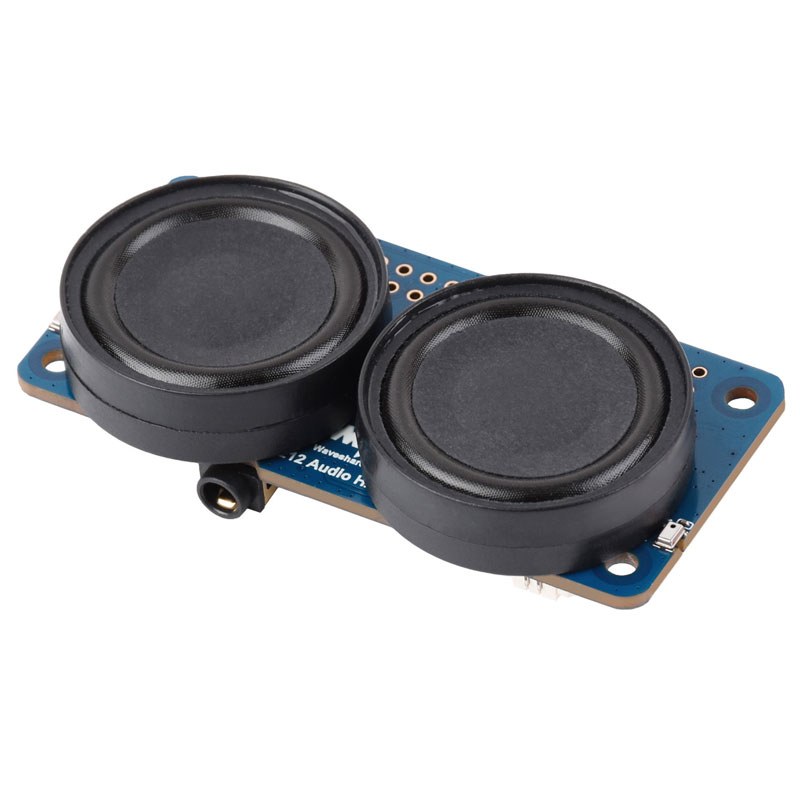

- 集成双扬声器设计，适用于多场景应用

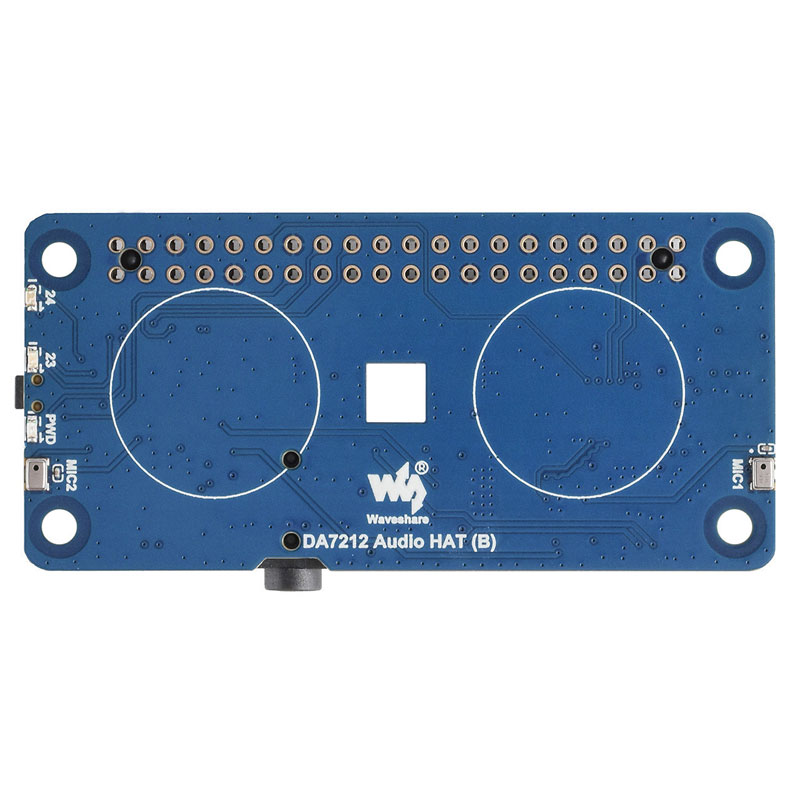

- 板载双麦克风，无需其他设备连接即可实现录音
- 板载自定义功能按键与自定义功能指示灯
- 最高支持采样频率 96KHz
- 最高支持 24-bit 分辨率
我的参数
| 音频编解码芯片 | DA7212 | DAC 信噪比 | 100dB |
|---|---|---|---|
| 供电电压 | 5V | ADC 信噪比 | 90dB |
| 逻辑电压 | 3.3V | 耳机驱动 | 160mW (16Ω@5V) |
| 控制接口 | I2C | 扬声器驱动 | 2.6W per channel (4Ω BTL) |
| 音频接口 | I2S | ||

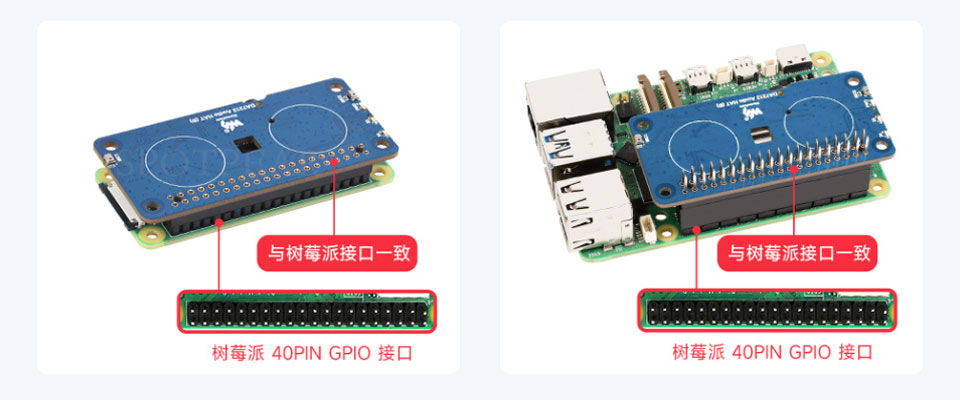

专为树莓派设计
基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
图片仅供展示，详细配置请参考配置清单
兼容 XiaoZhi AI 语音助手与 Home Assistant 本地语音助手
兼容开源 XiaoZhi 项目与 Home Assistant 本地语音服务
通过板载音频输入与输出功能实现自然语音交互

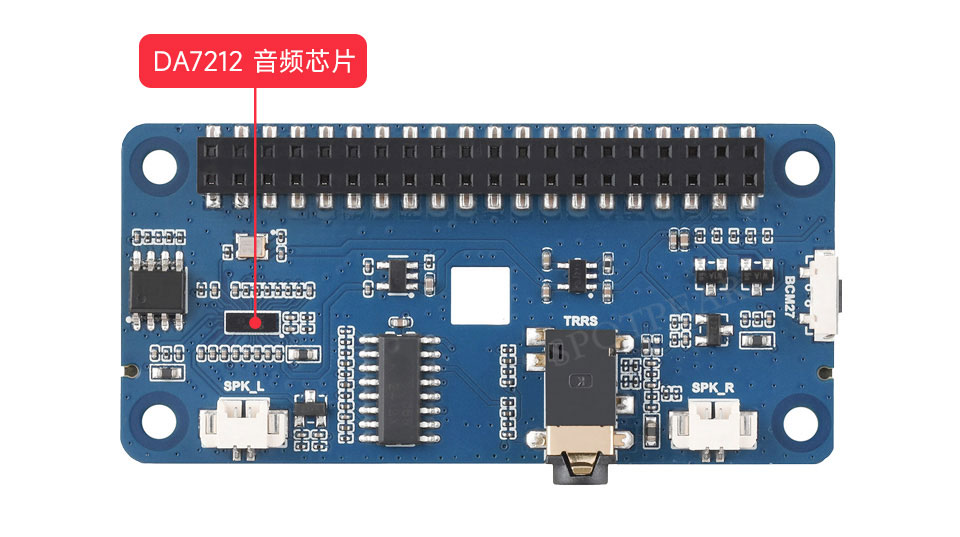

DA7212 音频芯片
立体声解码器，通过 I2C 接口控制，I2S 接口传输音频

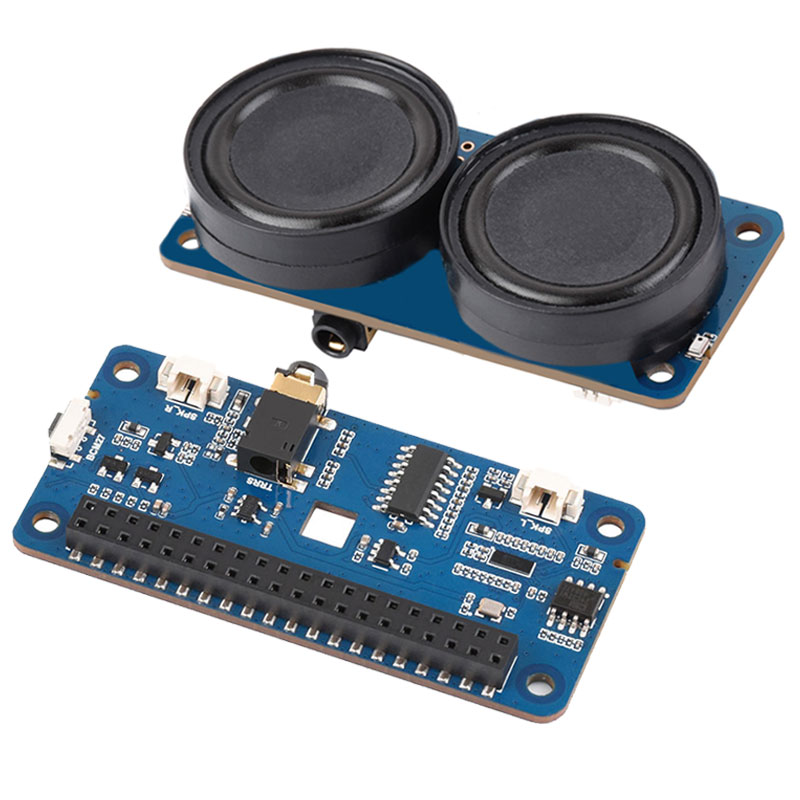

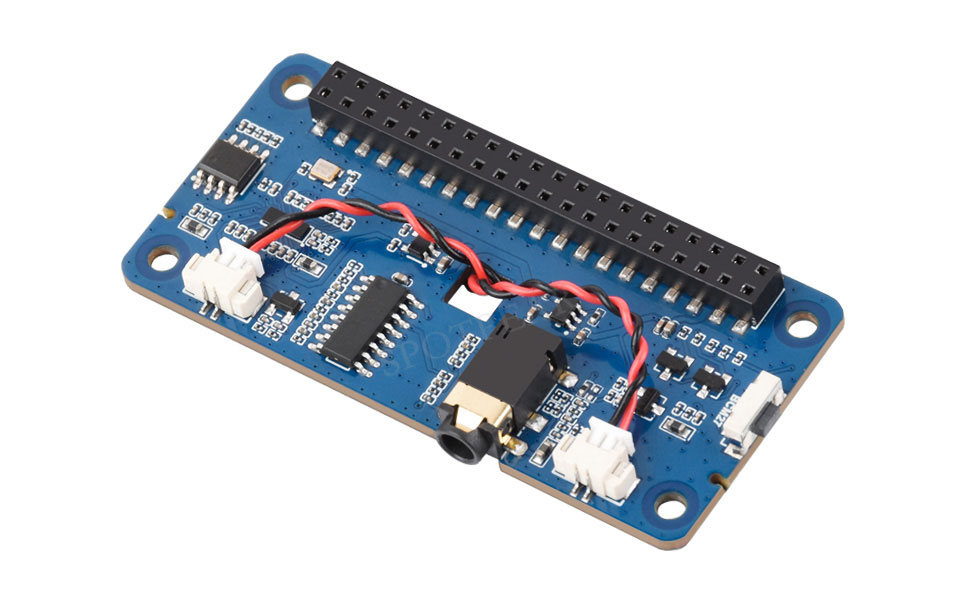

板载喇叭接口
集成式设计小巧紧凑，节省安装空间
图片仅供参考，详细配置请参考配置清单

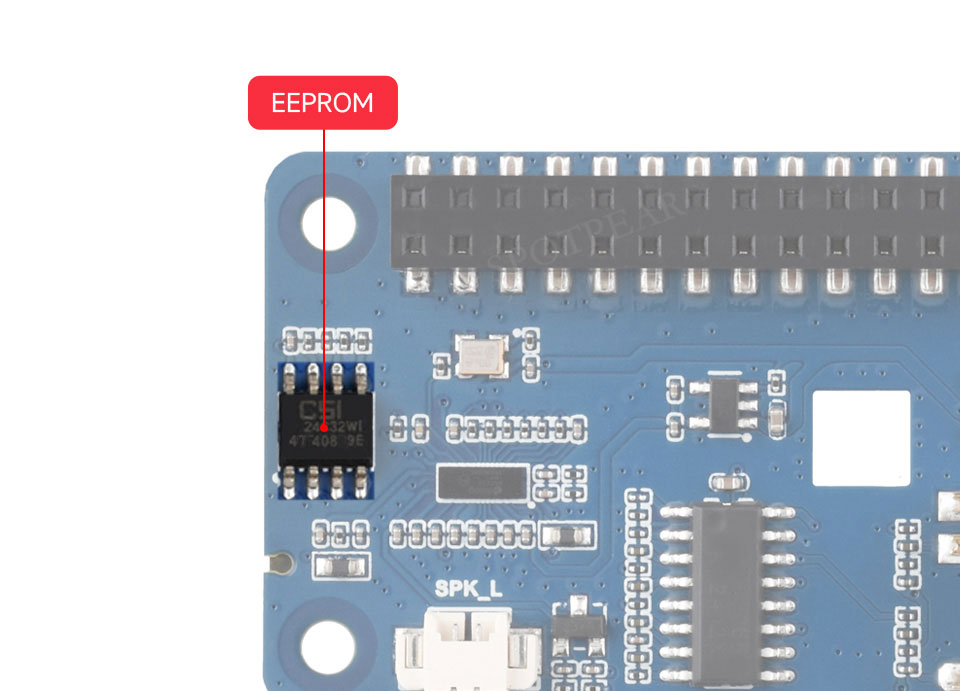

板载 EEPROM 固件
用于树莓派 OS 自动加载驱动

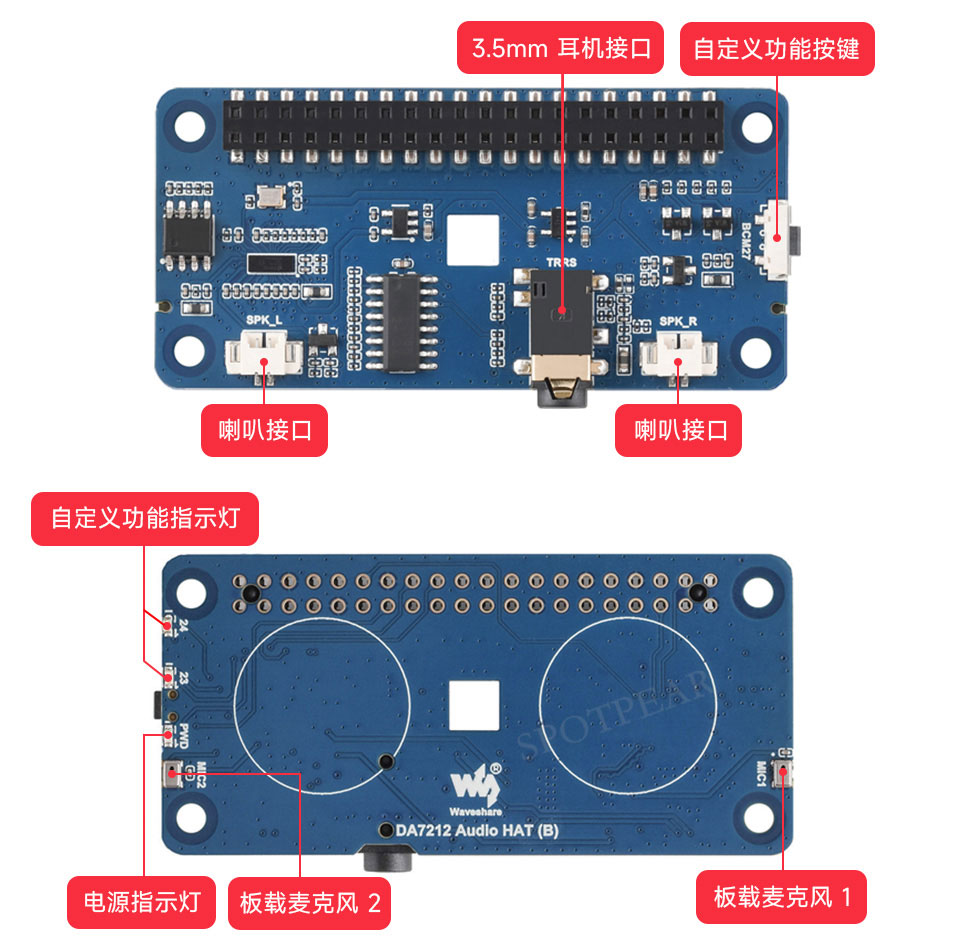

资源简介

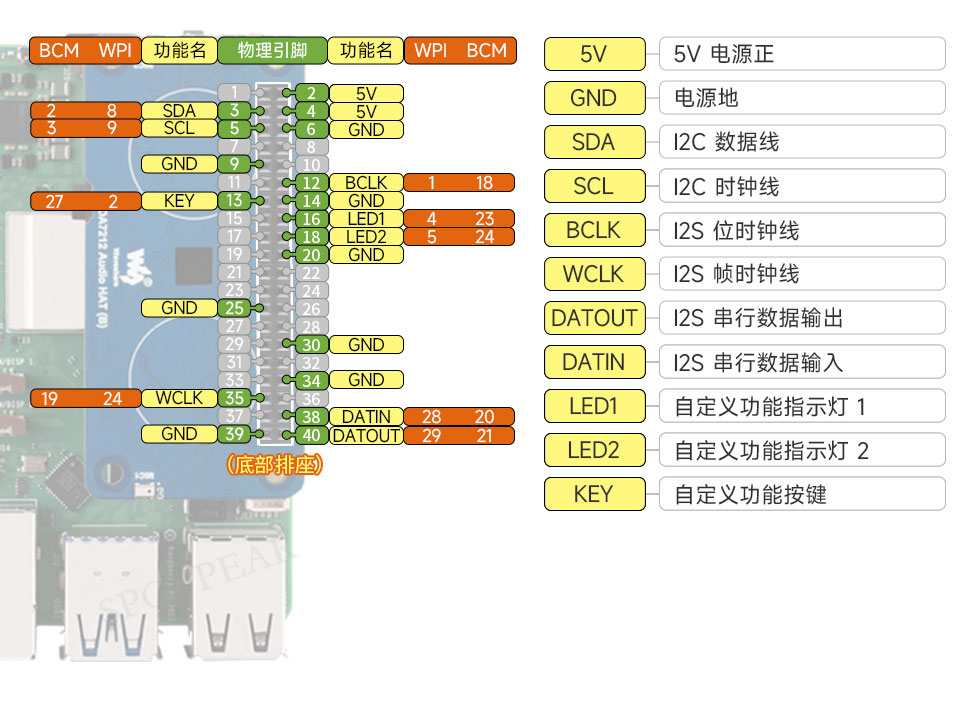

接口定义

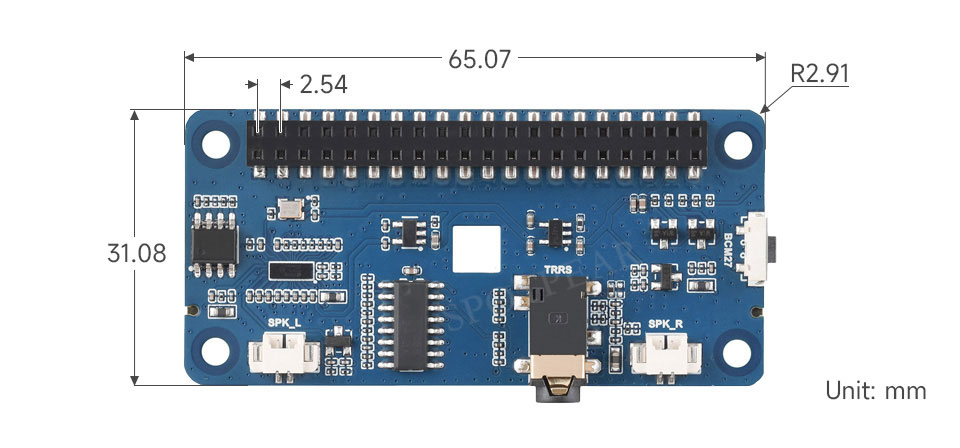

产品尺寸
