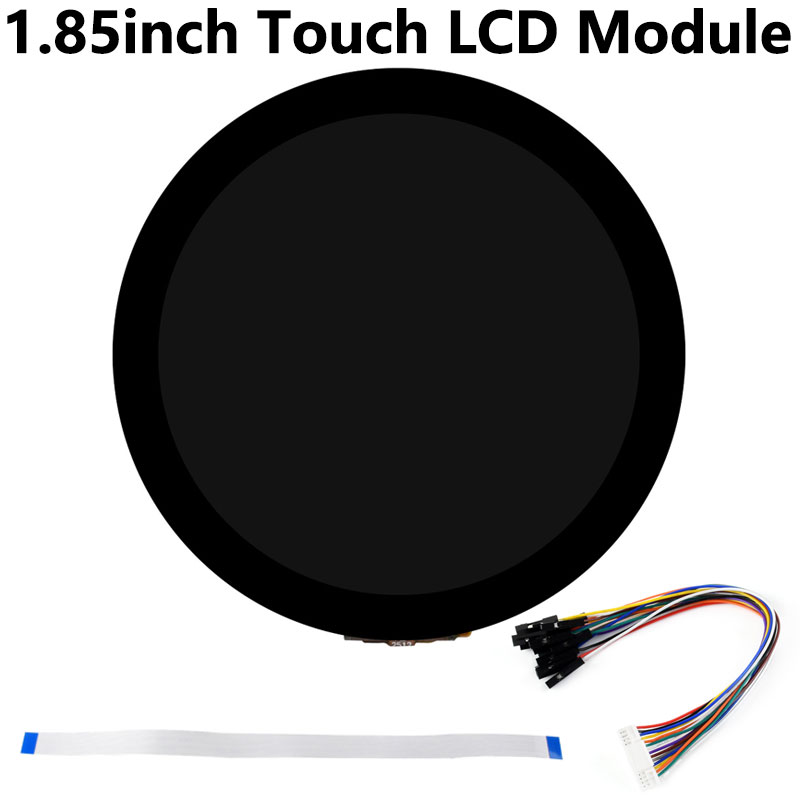

1.85 英寸 触摸 LCD 扩展板
内置 ST77916 驱动芯片和 CST816S 电容触控芯片
提供 ESP32、Pico 和 STM32 等例程资料
产品特点
- 360 × 360 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高，响应快，寿命长
- 内置 ST77916 驱动芯片和 CST816S 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 ESP32 S3 / Raspberry Pi Pico / STM32 等主控板
- 提供 ESP32、Pico 和 STM32 等例程资料
产品参数
| 工作电压 | 3.3V / 5V | 分辨率 | 360 × 360 pixels |
|---|---|---|---|
| 亮度 | 450 cd/㎡ | 对比度 | 1200:1 |
| 显示芯片 | ST77916 | 触摸芯片 | CST816S |
| 显示接口 | QSPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容感应式 |
| 显示尺寸 | 45.68 × 45.68 (mm) | 显示颜色 | 262K |
| 产品尺寸 | 55 × 55 (mm) | ||
板载电平转换芯片
兼容 3.3V / 5V 电源输入
QSPI 和 I2C 控制接口
可选择 15PIN 端子接口或 18PIN 的 FPC 插槽接入控制
| 功能引脚 | 功能说明 | 15PIN 引脚序号 | 18PIN 引脚序号 |
|---|---|---|---|
| VCC | 电源正 (3.3V / 5V 电源输入) | 1 | 1 |
| GND | 电源地 | 2 | 3 |
| LCD_IO0 | QSPI 数据信号引脚 0 | 3 | 5 |
| LCD_IO1 | QSPI 数据信号引脚 1 | 4 | 6 |
| LCD_IO2 | QSPI 数据信号引脚 2 | 5 | 7 |
| LCD_IO3 | QSPI 数据信号引脚 3 | 6 | 11 |
| LCD_SCLK | QSPI 时钟信号引脚 | 7 | 4 |
| LCD_CS | LCD 的片选引脚，低电平有效 | 8 | 9 |
| LCD_TE | LCD 防撕裂同步信号 | 9 | 10 |
| LCD_RST | LCD 的复位引脚，低电平有效 | 10 | 8 |
| LCD_BL | LCD 的背光引脚 | 11 | 2 |
| TP_SDA | TP 的数据引脚 | 12 | 14 |
| TP_SCL | TP 的时钟引脚 | 13 | 13 |
| TP_RST | TP 的复位引脚，低电平有效 | 14 | 12 |
| TP_INT | TP 的中断引脚 | 15 | 15 |
硬件连接
接入 ESP32-S3-DEV-KIT 开发板
接入 ESP32-S3-LCD-Driver-Board 驱动板
图片仅供展示，详细配置请参考配置清单
产品尺寸
