【产品展示】

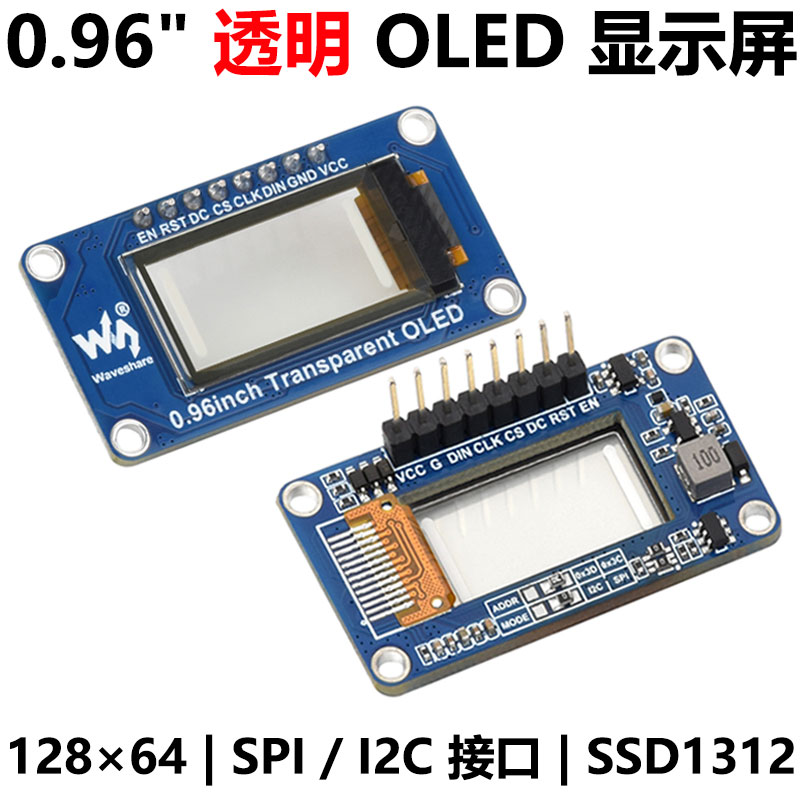

0.96 英寸 OLED 扩展板
内置 SSD1312 驱动芯片，使用 SPI / I2C 接口通信
提供树莓派、ESP32、STM32 等例程资料
产品特点
- 这是一款 0.96 英寸透明 OLED 显示屏模块，采用 SSD1312 驱动芯片

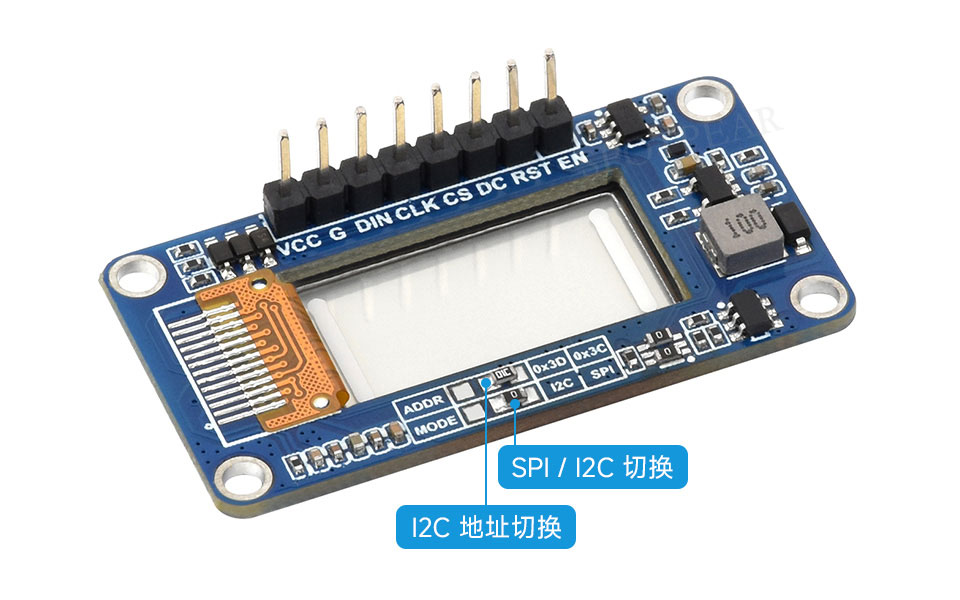

- 默认采用四线 SPI 通信，可通过焊点切换为 I2C 接口，兼容性好，传输速度快
- 产品提供树莓派、STM32 和 ESP32 示例程序，支持文字、图形及 BMP 图片显示，方便快速上手和二次开发
产品参数
| 工作电压 | 3.3V | 显示面板 | OLED |
|---|---|---|---|
| 分辨率 | 128 × 64 pixels | 像素大小 | 0.15 × 0.15mm |
| 通信接口 | 4-wire SPI (默认) / I2C (焊点切换) | 控制芯片 | SSD1312 |
| 显示尺寸 | 10.86 × 21.74mm | 产品尺寸 | 22.00 × 42.35mm |
| 显示颜色 | 白色 | ||

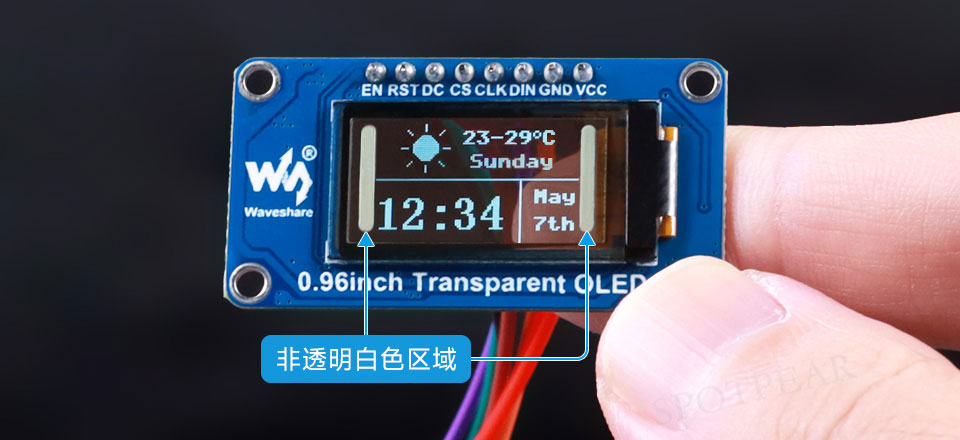

* 屏幕两侧有非透明白色区域，但不影响显示

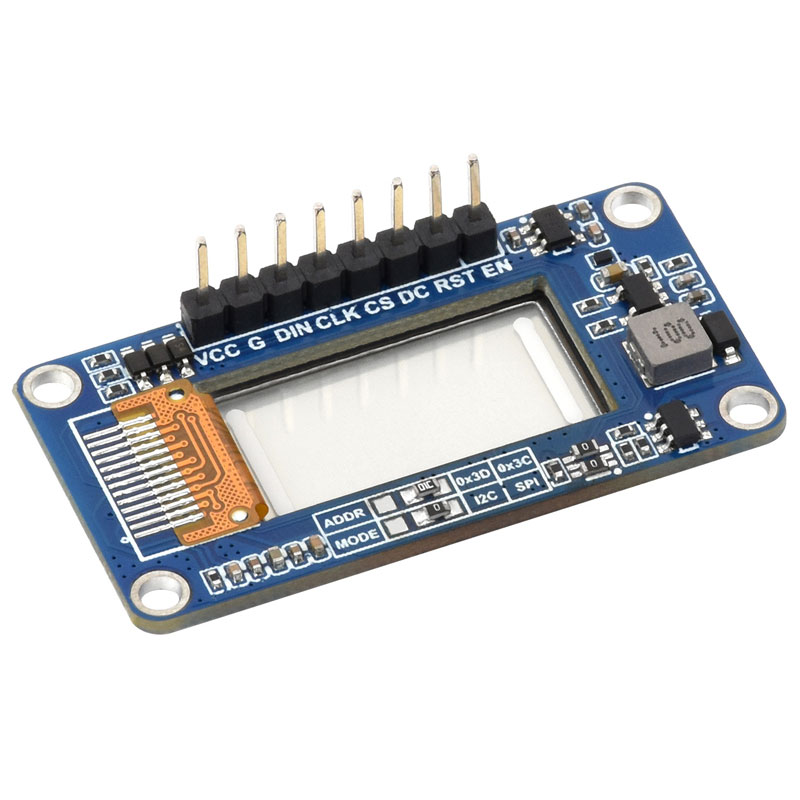

控制接口
| VCC | 电源正 (3.3V 电源输入) |
|---|---|
| GND | 电源地 |
| DIN | 数据输入 |
| CLK | 时钟信号输入 |
| CS | 片选，低电平有效 |
| DC | 数据/命令，低电平表示命令，高电平表示数据 |
| RST | 复位，低电平有效 |
| EN | 电源使能，默认开启 |
硬件连接

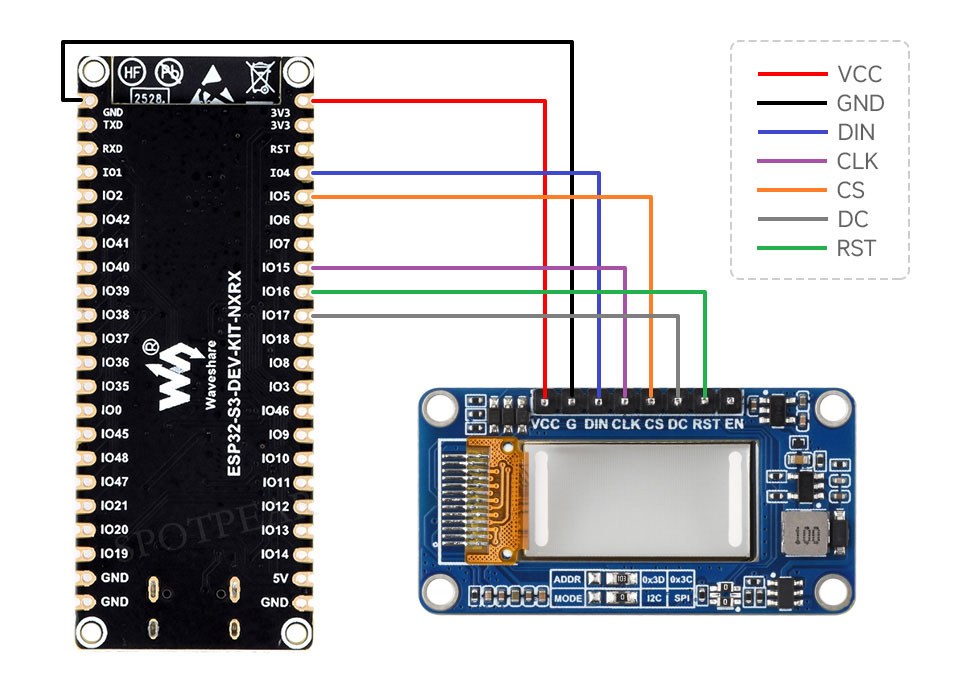

通过 SPI 接口接入 ESP32-S3 主板

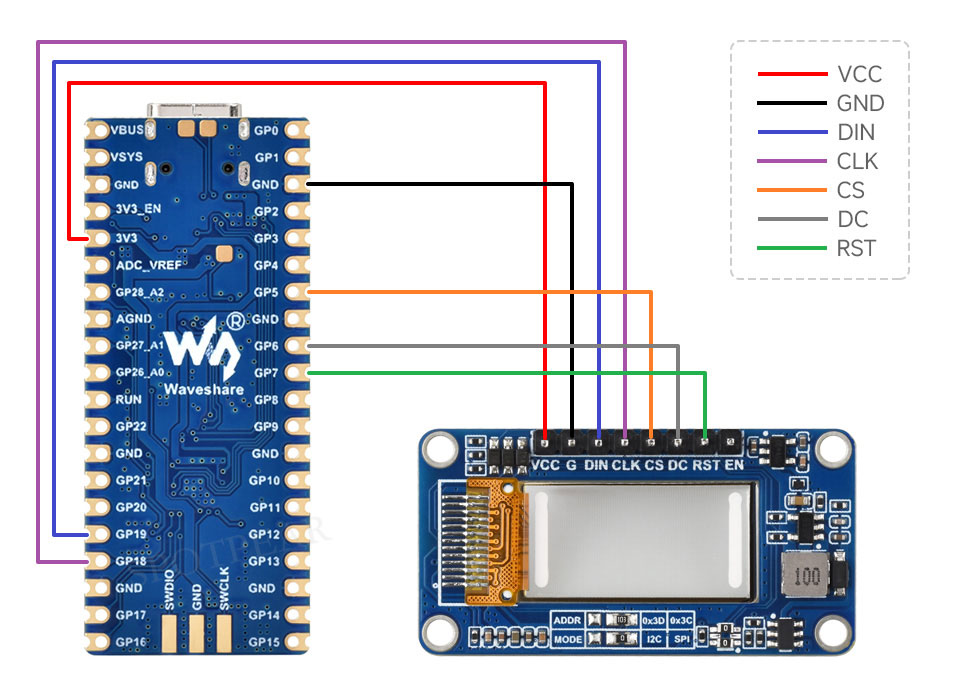

通过 SPI 接口接入 RP2350 Plus 主板

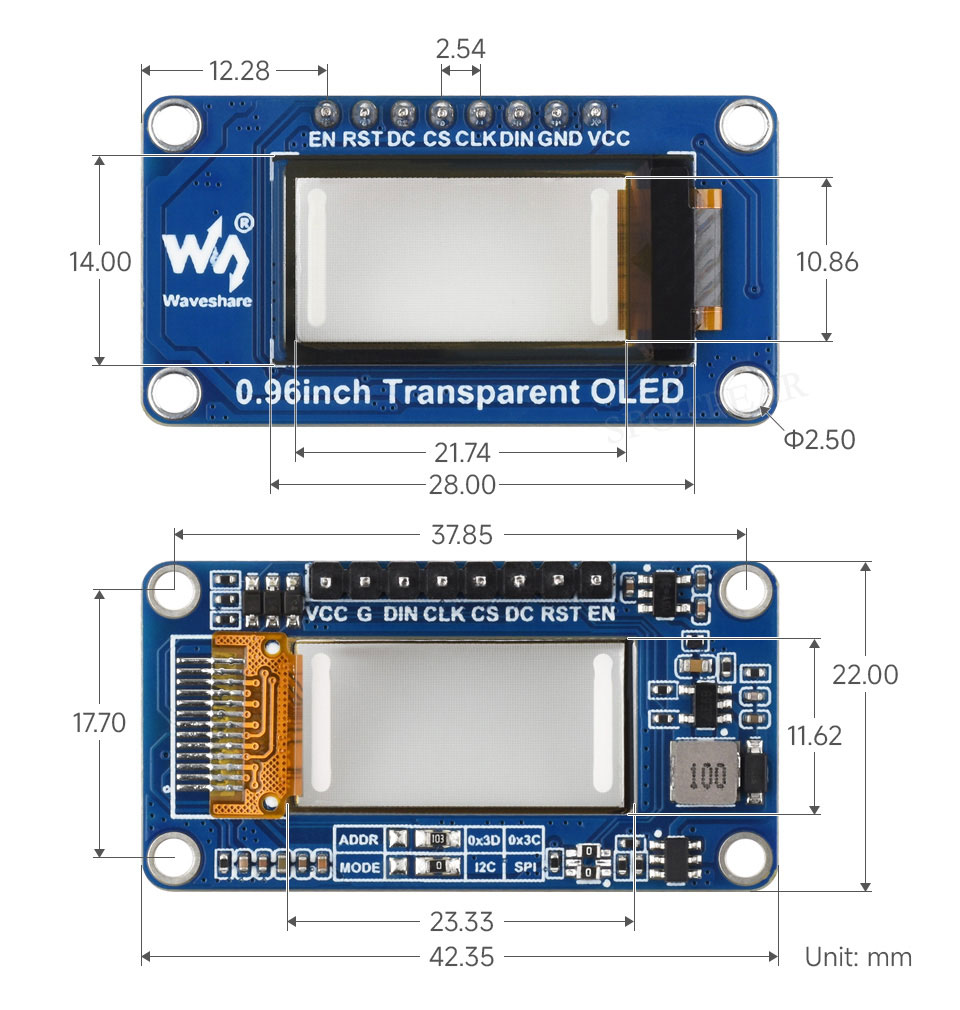

产品尺寸
