树莓派1.54寸电子墨水屏(E) E6全彩色 e-Paper 240x240适用于Arduino/STM32/ESP32/Jetson Nano
¥39.9
制造商：斑梨电子
SKU：010609800000
发布时间：2026-09-01 13:36

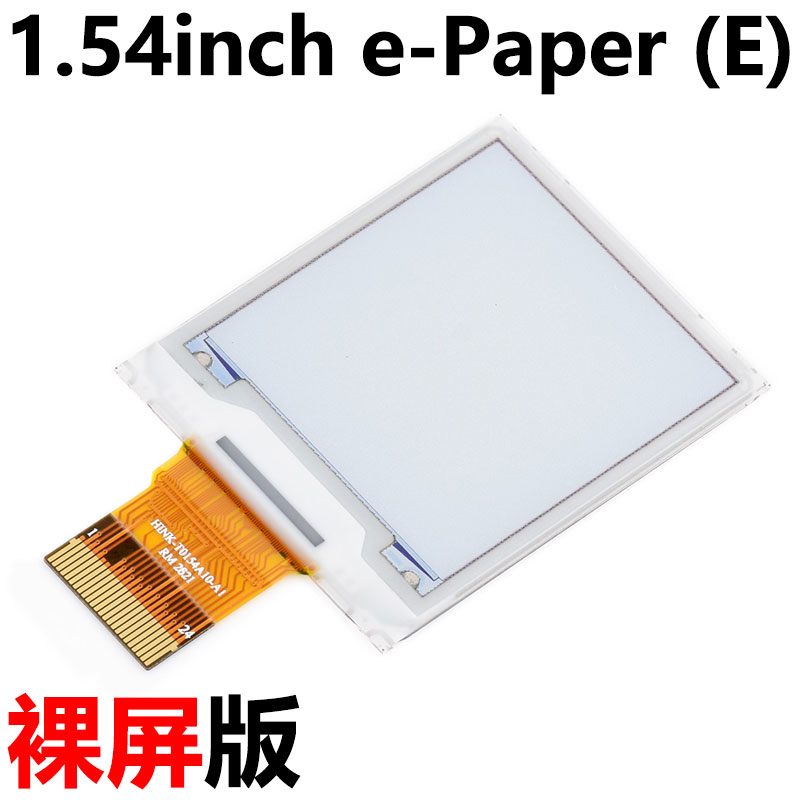

1.54寸 e-Paper E6 全彩色电子墨水屏 (裸屏版) 240×240 像素 SPI 接口
1.54 英寸 全彩色电子墨水屏模块
功耗低、视角宽、断电仍可清晰显示
用于货架标签、工业仪表、工牌等显示应用
版本选择
产品特点
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电
- 提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等示例程序)
- 以下仅适用于模块版
- SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等主控板
- 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
产品参数
| 工作电压 | 裸屏版：3.3V | 显示颜色 | E6 全彩色 (E Ink Spectra 6) |
|---|---|---|---|
| 模块版：3.3V / 5V | |||
| 通信接口 | 3-wire SPI, 4-wire SPI | 灰度等级 | 2 |
| 外形尺寸 | 裸屏版：37.32 × 31.8 × 0.85 (mm) | 全局刷新 | 27s |
| 模块版：48.00 × 33.00 (mm) | |||
| 显示尺寸 | 27.0 × 27.0 (mm) | 刷新功耗 | <40mW |
| 点距 | 0.1125 × 0.1125 (mm) | 休眠电流 | <0.01uA (接近 0) |
| 分辨率 | 240 × 240 pixels | 可视角度 | >170° |
E Ink Spectra 6 技术介绍
E Ink Spectra 6 是一款新推出的全彩电子纸技术，该技术以其卓越的色彩表现、高分辨率和出色的对比度，为电子纸领域注入了新的活力。红黄蓝三色基，为色彩显示提供了更多可能。高对比度、高饱和度使图片显示更清晰，色彩更明亮。
各项参数更先进
解析度提升至 200ppi，操作温度要求更宽松，画面更新时间更短，更省电符合 ESG 节能减碳趋势
创新微杯全彩技术平台
色彩鲜艳饱和，通过白、红、黄、蓝带电粒子组合出六种原色，
运用混色技术 (Dithering)，可产生全彩的画面
电子墨水屏的优势
电子墨水屏采用“微胶囊电泳显示”技术进行图像显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
SPI 控制接口
可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等主控板
| VCC | 3.3V / 5V |
|---|---|
| GND | GND |
| DIN | SPI 通信 MOSI 引脚 |
| SCLK | SPI 通信 SCLK 引脚 |
| CS | SPI 片选引脚 (低电平有效) |
| DC | 数据/命令控制引脚 (高电平表示数据，低电平表示命令) |
| RST | 外部复位引脚 (低电平复位) |
| BUSY | 忙状态输出引脚 |
| PWR | 电源控制脚 |
板载电平转换芯片
可兼容 3.3V 和 5V 单片机接口
应用场景
适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等
