【产品展示】

【简介】

[] NanoCluster 是矽速科技开发的超迷你集群板，板载 7 个 SOM 插槽，采用基于 RISC-V 架构的千兆交换机互联，支持 USB-C PD 供电，并可扩展 PoE 供电。同时，NanoCluster 提供独立的 UART 和电源控制，使其成为 HomeLab 用户入门分布式计算、Kubernetes 和 Docker 实践，以及边缘计算的理想选择。

[] NanoCluster 兼容矽速科技的 Longan Module 3H（4 × Cortex-A53）、M4N（4 × Cortex-A55 + NPU），以及树莓派的 Compute Module 4（4 × Cortex-A72） 和 Compute Module 5（4× Cortex-A76）。用户可以根据性能需求和预算自由选择核心板，也可以混合搭配不同架构的核心板，构建一个高度定制化的计算集群。

[]  NanoCluster 采用开放的 SOM 接口标准，不仅支持官方核心板，也允许用户自行设计转接板，以适配自定义核心板或其他第三方 SOM 方案，极大提升了平台的灵活性。

【技术规格】

2.1. 底板

硬件参数
SOM 插槽	7× 双 M.2 M-Key 立式插槽
供电	USB-C 20V PD 供电，最大 60W，可选配 60W PoE 模块供电
以太网	板载 RISC-V 千兆交换芯片 JL6108 高速互联，支持 Web 页面管理和 SDK 自定义功能开发
USB 接口	USB-A Host（上），USB-A OTG（下），与 Slot 1 连接
显示接口	HDMI 接口，与 Slot 1 连接
散热系统	配备 60mm 2Pin 风扇，高效散热
状态指示	7× SYS LED 指示灯，用于各个计算节点状态监测
串口通信	7× 独立 UART，便于调试与控制，可选配四串口 USB 模块
电源管理	Slot1 通过 IO 扩展芯片集中管理其他 Slot 及交换机电源
功耗	3.6 W
尺寸	PCBA：88x57mm，插满 SOM 并安装风扇后约 100x60x60mm

2.2. SOM

SOM	LM3H	M4N	CM4	CM5
主控芯片	H618	AX650N	BCM2711	BCM2712
内存	2GB ~ 4GB	8GB	1GB ~ 8GB	1GB ~ 16GB
eMMC	32GB	32GB	0GB ~ 64GB	0GB ~ 64GB
CPU	4 × A53 1.5 GHz	8 × A55 1.6 GHz	4 × A72 1.5 GHz	4 × A76 2.4 GHz
GPU	Mali-G31	-	VideoCore VI	VideoCore VII
NPU	-	18TOPS INT8	-	-
网络连接	百兆	千兆	千兆	千兆
其它接口	None	下载接口 + M.2 SSD + USB 3.0	下载接口 + M.2 SSD	下载接口 + M.2 SSD + USB 3.0
功耗 空载 / 满载 / 峰值	1.2W/2.6W/3.7W	3W/8.3W/9W	3W/4.5W/4.6W	4W/7.6W/8W

[] NanoCluster-Basic-Package 【无核心-只含底板】

[] NanoCluster-CM45-Package【无核心-带CM45扩展板】

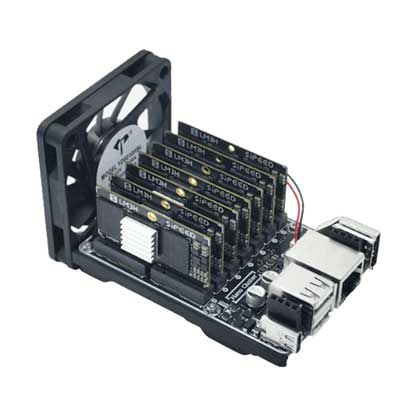

[] NanoCluster-7xLM3H-Package【含核心-带LM3H】

[] NanoCluster-4xM4N-Package【含核心-带M4N】

[] Only 65WPD Power & USB cable

[] Only 60W POE Power

[] Only Core LM3H 4+ 32

[] Only Core M4N 8+32 & Adaptor
