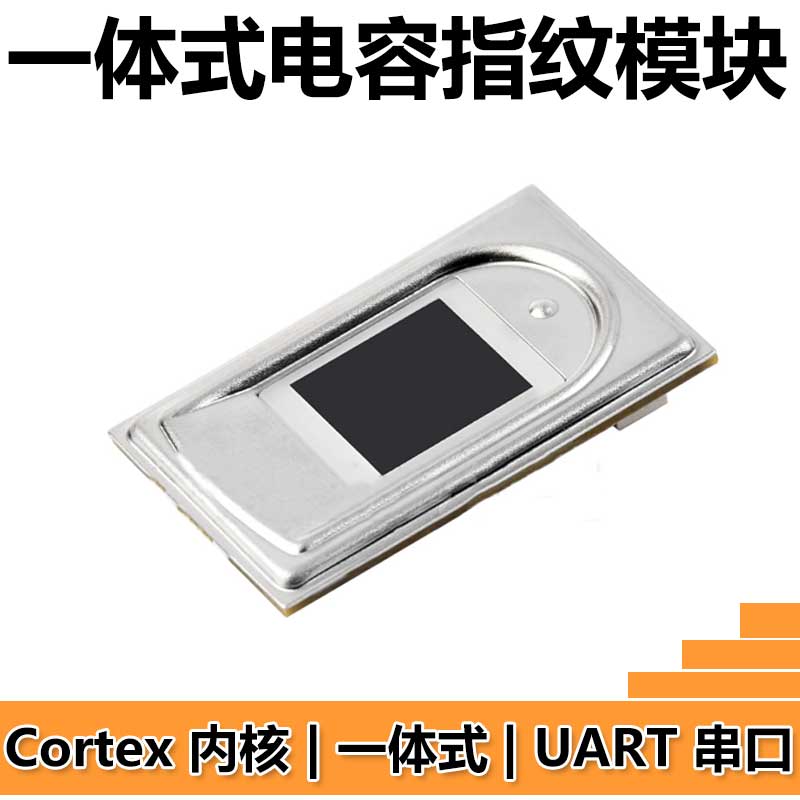

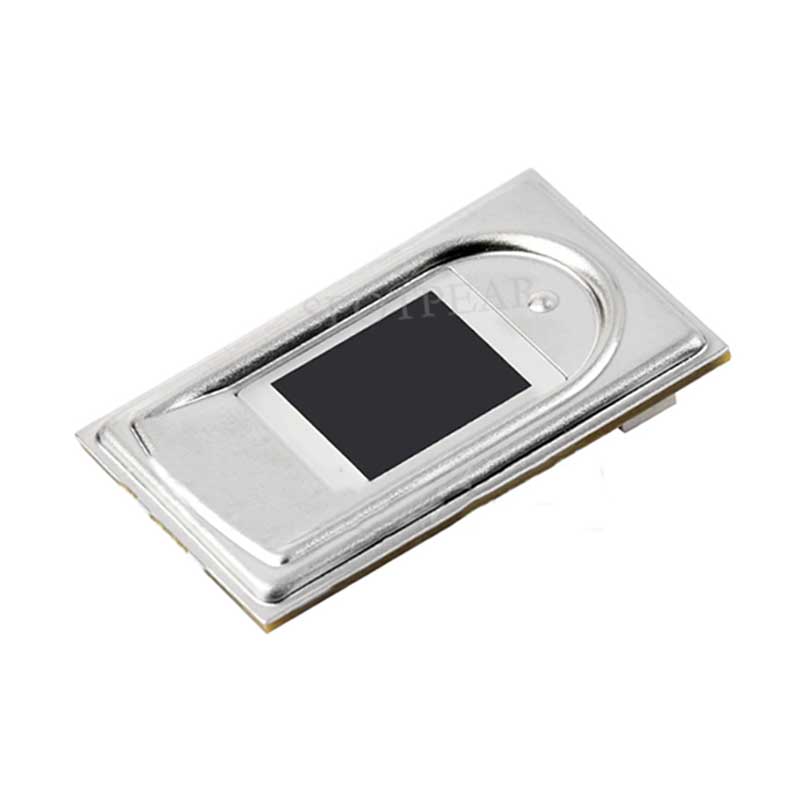

一体式电容指纹模块
高精度指纹识别 | 串口和 USB 双通信 | 采集窗指示灯 | 一体式
产品特性
本产品采用高性能 Cortex 内核的主控，集成了高安全性商用指纹算法，支持指纹录入、图像采集、特征值提取和指纹比对等功能。无需了解复杂指纹识别算法，只需通过串口发送指令即进行二次开发，可快速集成到各种对体积和精度要求较高的指纹识别应用中。
- 使用方便，无需了解指纹算法和内部结构，只需简单的指令就能完成相应操作
- 内置商用算法，支持指纹录入、指纹比对、指纹图像提取和指纹特征值上传等功能，性能稳定，识别速度快
- 电容式指纹识别，感应灵敏，手指只要轻轻地触碰采集窗就能快速识别

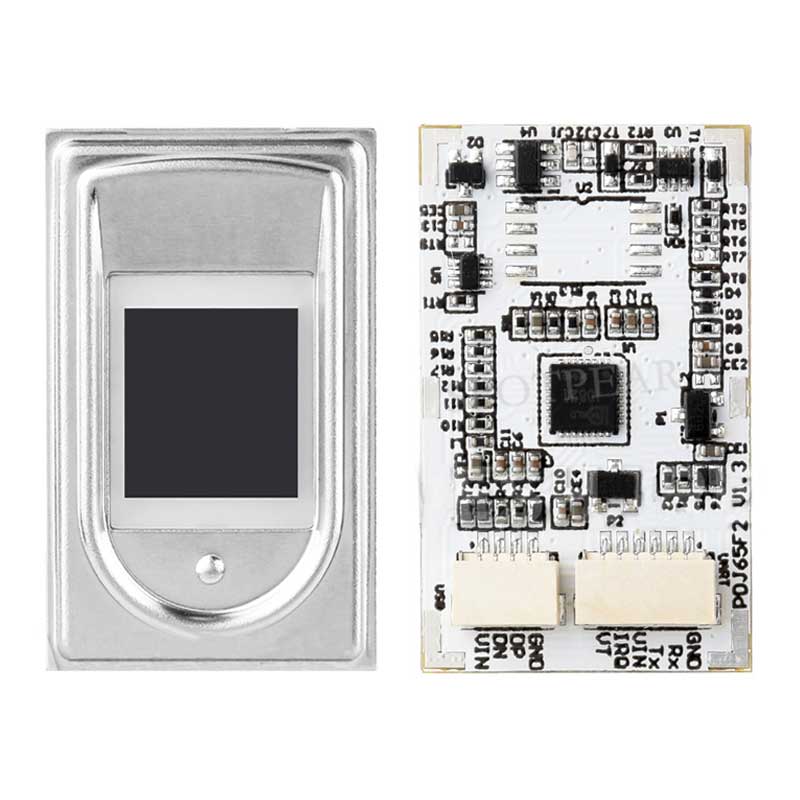

- 硬件集成度高，主控和指纹传感器集成一体，方便嵌入到小体积应用中
- 内置人体感应器件，具有掉电睡眠和触摸唤醒功能，功耗更低

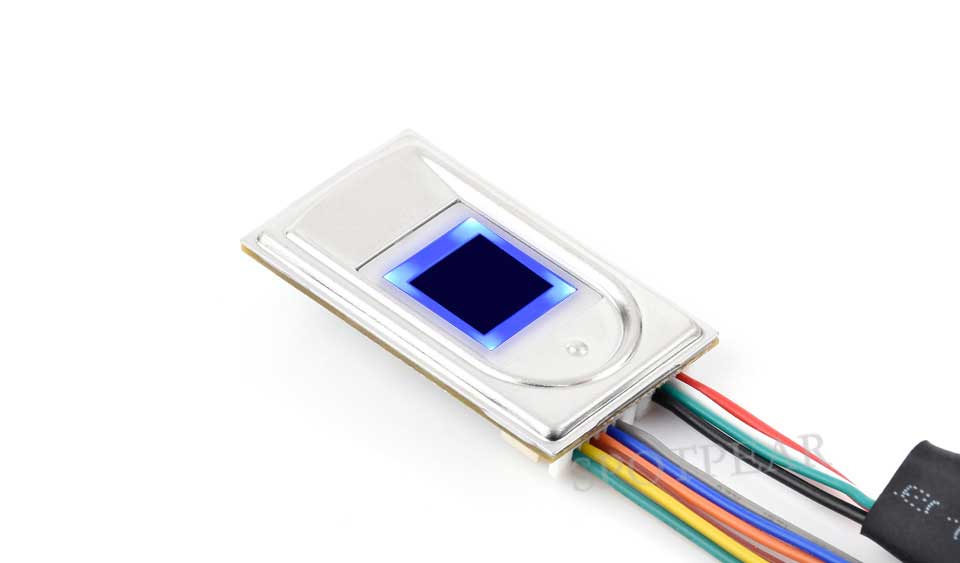

- 采集窗带 LED，提供指纹采集指示
- 板载 UART 串口和 USB 双通讯接口
- 方便接入 PC 配合上位机通讯，同时也支持 STM32 和 Raspberry Pi 等嵌入式硬件平台
产品参数
| 传感器类型 | 电容式触摸式传感器 |
|---|---|
| 分辨率 | 508DPI |
| 图像像素阵列 | 192 × 192 |
| 指纹模板大小 | 448 字节 |
| 传感器尺寸 | 9.6 × 9.6 (mm) |
| 指纹容量 | 1000 枚 |
| 比对时间 | < 0.5s (1:N，且 N≤500) |
| 认假率 | < 0.001% (安全等级为 3) |
| 拒真率 | < 2% (安全等级为 3) |
| 工作电压 | 3.3V |
| 工作电流 | < 55mA |
| 静电测试 | SD IEC 61000-4-2 LEVEL 4 ±15KV 隔空放电 |
| 通信接口 | UART、USB |
| 通信波特率 | 115200bps (支持 9600bps ~ 115200bps) |
| 工作环境 | 温度：-10°C ~ 60°C； 湿度：20%RH ~ 80%RH (无凝霜) |

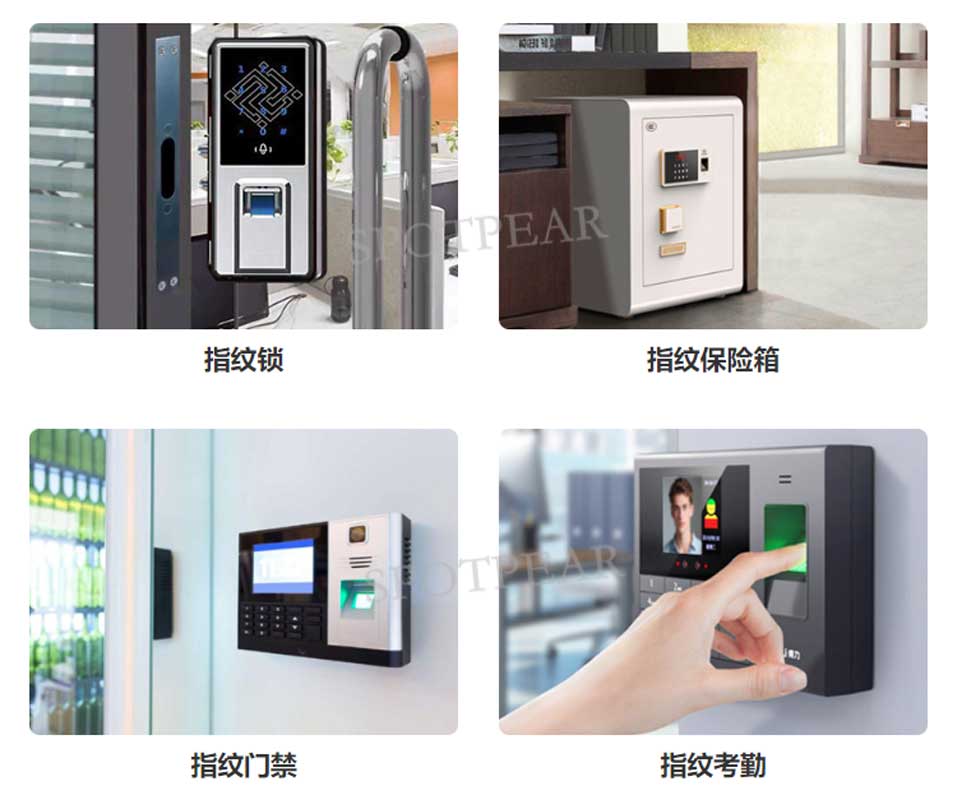

应用展示

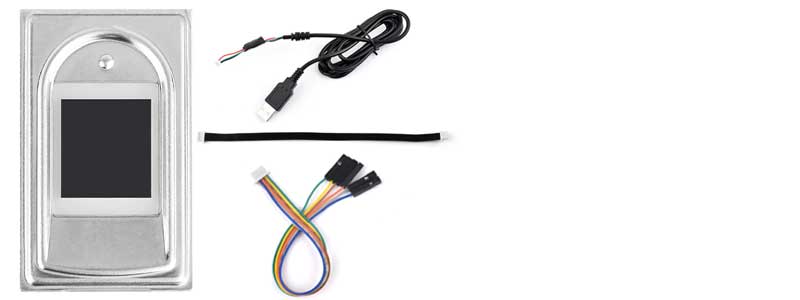

图片仅供展示，详细配置请参考配置清单

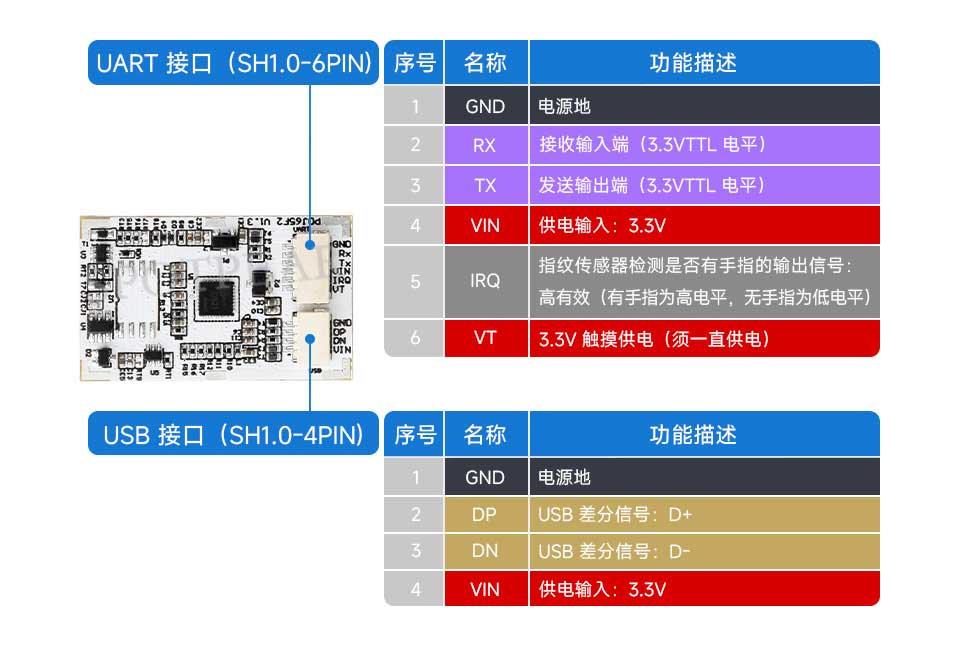

接口说明

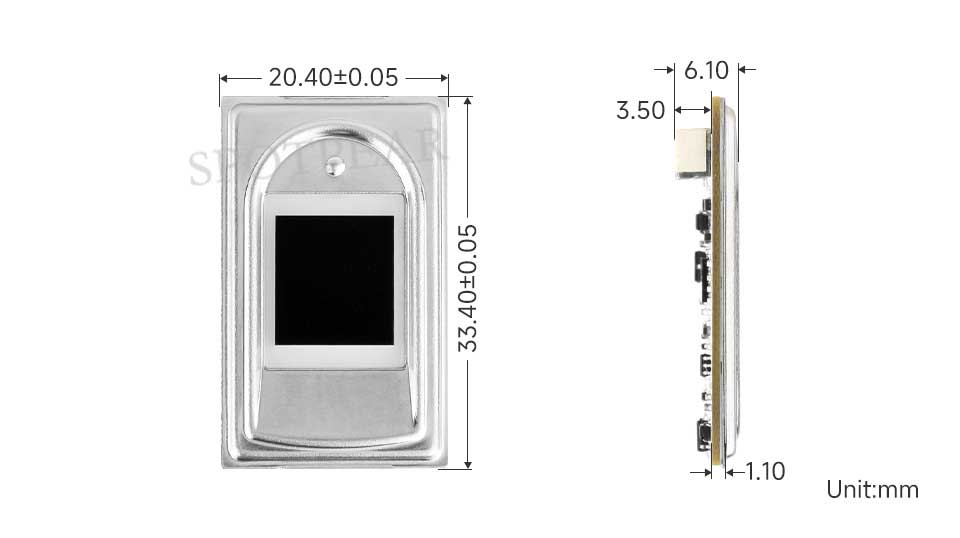

产品尺寸
